简介：Linux显示器驱动对于操作系统的硬件通信至关重要，特别在动态加载和管理硬件支持方面具有灵活性。本话题将深入探讨Linux LCD驱动的实现、基于GPMC接口的驱动编写与测试程序的开发流程。详细介绍了从配置GPMC、初始化LCD控制器到创建Framebuffer设备、映射内存，并通过测试程序验证驱动功能的步骤。这一流程不仅涉及Linux内核的硬件抽象层，还包括使用mmap高效访问设备内存的技术，对于嵌入式开发者来说是不可或缺的技能。
linux显示器驱动和测试程序

1. Linux显示器驱动的重要性和作用

1.1 Linux显示器驱动的作用

在现代的计算和嵌入式设备中，显示器作为与用户交互的直接媒介，扮演着至关重要的角色。Linux显示器驱动对于这种互动至关重要，它负责管理显示器硬件与操作系统之间的通信。没有高效的显示器驱动，显示性能可能会受到影响，影响用户体验。

1.2 Linux显示器驱动的重要性

显示器驱动不仅仅是初始化和控制显示器，它还涉及到性能优化、功耗管理和错误处理等复杂任务。在开发高质量的图形界面和应用时，一个良好的显示器驱动能够确保图像显示的准确性和流畅性，减少延迟，提高整体性能。

1.3 驱动开发的挑战和优化

随着技术的进步，显示器分辨率和刷新率不断提高，这对驱动开发提出了更高的要求。开发者必须对硬件有深入的理解，并且掌握足够的软件优化技巧，以确保驱动能够在多种使用场景下提供最佳性能。本章将进一步探讨Linux显示器驱动的内部工作原理以及如何进行有效优化。

2. GPMC接口的功能和重要性

在嵌入式系统开发中，通用内存控制器（General Purpose Memory Controller, GPMC）是一种灵活的外部内存接口，它允许处理器通过一系列控制信号与各种类型的外部存储设备进行通信。GPMC接口因其强大的功能和高效的数据传输能力，在显示器驱动开发中扮演着至关重要的角色。

2.1 GPMC接口的概述和工作原理

2.1.1 GPMC接口的定义和特性

GPMC是一种为ARM架构处理器设计的接口，它支持与各种存储器类型和外围设备的连接，比如NOR Flash、NAND Flash、SRAM、SSP、以及其他自定义的外设。GPMC通过一组信号线与外部设备进行接口，这些信号线包括地址线、数据线、控制信号线和读写使能信号等。

GPMC的主要特性包括：

  • 支持的设备类型 ：NOR Flash、NAND Flash、SRAM和SSP等。
  • 多通道配置 ：允许同时连接多个外部设备。
  • 灵活的地址映射 ：可灵活地映射到处理器的内存空间或I/O空间。
  • 访问控制和时序管理 ：提供对外部设备进行读写操作的控制和时序管理。
  • 性能优化 ：通过配置GPMC的时序参数，可以优化外部存储设备的访问速度。

2.1.2 GPMC接口的工作模式和传输效率

GPMC接口支持多种工作模式，如同步模式和异步模式，以适应不同类型的外部存储设备。同步模式下，GPMC通过提供时钟信号来同步数据传输，这种模式通常用于高速设备如SDRAM和某些类型的NAND Flash。在异步模式下，数据传输不依赖于外部时钟信号，通常用于速率较低的设备。

传输效率是GPMC接口的一个重要方面。它取决于多个因素，包括GPMC的配置参数、存储设备的特性和处理器的性能。通过精心的时序调整和传输协议优化，可以显著提高数据传输的效率。

2.2 GPMC接口在显示器驱动中的应用

2.2.1 GPMC接口与显示器驱动的连接方式

显示器驱动通常需要处理大量的图像数据，这些数据需要从存储器传输到显示器的帧缓冲区。GPMC接口可以通过其数据线和地址线连接到帧缓冲区，从而实现图像数据的快速传输。

连接方式如下：

  1. 初始化GPMC接口 ：根据显示器驱动要求配置GPMC的参数，包括地址范围、时序设置、读写周期等。
  2. 映射帧缓冲区 ：将帧缓冲区映射到GPMC的数据空间，使得可以像访问内存一样访问帧缓冲区。
  3. 数据传输 ：通过GPMC接口将图像数据从存储器传输到帧缓冲区。

2.2.2 GPMC接口在显示器驱动中的优化策略

优化GPMC接口与显示器驱动的交互可以提高系统的整体性能。优化策略包括：

  • 调整时序参数 ：通过调整读写时序参数，如Setup、Hold、Access和Cycle时间，来减少数据传输的延迟。
  • 批处理传输 ：将多个数据操作合并为一个批处理操作，可以减少对存储器的频繁访问，提高传输效率。
  • DMA支持 ：利用直接内存访问（DMA）机制，可以减少CPU的负担，并且实现高速的数据传输。
// 示例：优化GPMC传输时序的代码段（伪代码）
gpmc_config_t gpmc_cfg = {
    .reg_size     = GPMC_REG_16BIT,
    .wait_pin     = GPMC_WAITPIN_0,
    .cycle_time   = 100, // Cycle time in ns
    .wait_time    = 10,  // Wait time in ns
    .rd_access    = 10,  // Read access time in ns
    .wr_access    = 10,  // Write access time in ns
    .wr_data_msk  = 0xFF, // Write data mask
};

// 设置GPMC配置参数
gpmc_set_configuration(&gpmc_cfg);

2.3 GPMC接口的测试和故障排查

2.3.1 GPMC接口的测试工具和方法

测试GPMC接口涉及确保数据能够正确无误地传输。测试工具如逻辑分析仪可用于监视信号线，并确认信号时序是否符合预期。此外，可以使用软件工具对GPMC接口进行读写测试，检验其正确性。

2.3.2 GPMC接口的常见故障和解决方法

当GPMC接口出现故障时，可能会导致数据传输错误或者无法传输。常见的故障和解决方法包括：

  • 时序不匹配 ：通过调整GPMC的时序参数解决。
  • 接触不良 ：检查连接线和接口的物理连接。
  • 硬件损坏 ：更换损坏的组件。
  • 配置错误 ：仔细检查配置代码和参数，确保它们正确无误。

表格展示了一些常见故障及其解决方法：

故障现象 原因分析 解决方法
数据传输错误 时序设置不当 调整GPMC时序参数
无法传输数据 接口接触不良 检查物理连接，确保连接稳定
存储器访问失败 硬件损坏 更换损坏的GPMC接口或存储器
配置错误 配置参数错误 核对配置代码，修正错误参数

通过这些测试和故障排查步骤，可以确保GPMC接口在显示器驱动中稳定高效地工作。

3. LCD驱动开发的各个步骤

3.1 LCD驱动的初始化过程

3.1.1 LCD驱动的注册和注销过程

LCD驱动的注册和注销是驱动程序加载和卸载过程中的关键步骤。在Linux内核中，这通常通过使用 module_init 和 module_exit 宏来完成。 module_init 宏用于指定初始化模块时调用的函数，而 module_exit 宏用于指定清理模块时调用的函数。

#include <linux/module.h>

static int __init lcd_driver_init(void)
{
    // 初始化LCD驱动代码
    printk(KERN_INFO "LCD driver registered\n");
    return 0;
}

static void __exit lcd_driver_exit(void)
{
    // 清理LCD驱动代码
    printk(KERN_INFO "LCD driver unregistered\n");
}

module_init(lcd_driver_init);
module_exit(lcd_driver_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("A simple example Linux module.");
MODULE_VERSION("0.01");

在上述代码中， lcd_driver_init 函数是模块加载时调用的初始化函数，而 lcd_driver_exit 函数是模块卸载时调用的清理函数。这两个函数必须在内核中注册，以便内核知道如何加载和卸载模块。

3.1.2 LCD驱动的配置和启动过程

在LCD驱动被成功注册之后，下一步通常是配置LCD显示器的参数，并启动显示。这可能包括设置分辨率、颜色深度、刷新率等参数。

// 配置LCD参数
struct lcd_conf lcd_cfg = {
    .width = 1024,
    .height = 768,
    .depth = 32,
    .refresh_rate = 60
};

// 启动LCD显示
void lcd_start_display(struct lcd_conf *cfg)
{
    // 这里填写启动LCD显示的代码
    // 包括设置硬件寄存器，初始化FPGA等步骤
    printk(KERN_INFO "LCD display started with configuration: %dx%d at %d bits per pixel\n",
           cfg->width, cfg->height, cfg->depth);
}

在这个例子中，我们定义了一个 lcd_conf 结构体来保存LCD的配置参数，并创建了一个 lcd_start_display 函数来根据这些参数启动LCD显示。通常，实际的硬件初始化和参数设置会涉及到硬件寄存器的读写，以及可能的FPGA配置。

3.2 LCD驱动的显示控制

3.2.1 LCD驱动的刷新和同步机制

在LCD显示系统中，刷新机制负责更新屏幕上的像素数据。同步机制则确保更新操作和屏幕扫描不会产生冲突，从而避免显示闪烁和图像撕裂。

// 假设的LCD刷新函数
void lcd_refresh_display(struct lcd_conf *cfg)
{
    // 这里填写实际刷新显示的代码
    // 涉及到显存的写操作和可能的同步机制
    printk(KERN_INFO "LCD display refreshed\n");
}

// 同步显示更新
void lcd_sync_display(struct lcd_conf *cfg)
{
    // 这里填写同步显示更新的代码
    // 可能涉及到等待垂直同步信号等操作
    printk(KERN_INFO "LCD display sync completed\n");
}

实际的刷新机制可能需要访问帧缓冲区，而同步机制可能需要等待垂直同步信号（VSYNC）以确保刷新发生在垂直回扫期间。在复杂的系统中，显示同步可能还会涉及到更多的硬件和软件同步机制，例如双缓冲、三缓冲技术等。

3.2.2 LCD驱动的颜色和对比度调节

颜色和对比度调节是用户界面友好性的关键因素。LCD驱动需要提供接口来调整这些参数，以便用户可以根据自己的需要进行个性化设置。

// 调节颜色和对比度的函数
void lcd_adjust_color_and_contrast(struct lcd_conf *cfg, int color, int contrast)
{
    // 这里填写调整颜色和对比度的代码
    // 涉及到硬件寄存器的设置
    printk(KERN_INFO "LCD display color and contrast adjusted: color=%d, contrast=%d\n",
           color, contrast);
}

在实现颜色和对比度调节时，需要对硬件寄存器进行精确控制，从而实现对显示效果的精细调节。调节可能会涉及到DAC（数字到模拟转换器）寄存器的设置，以改变像素点的电压水平，从而调整颜色的深度和强度。

3.3 LCD驱动的性能优化

3.3.1 LCD驱动的性能指标和测试方法

性能指标是衡量LCD驱动优劣的重要标准。常见的性能指标包括显示响应时间、帧率、功耗等。测试方法包括使用专门的测试软件或自定义的测试程序，来监测和评估这些性能指标。

// LCD性能测试函数
void lcd_performance_test(struct lcd_conf *cfg)
{
    // 这里填写性能测试的代码
    // 可以通过LCD驱动提供的接口读取性能参数
    printk(KERN_INFO "LCD performance tested: latency, frames per second, power usage\n");
}

在进行性能测试时，需要考虑不同的工作负载条件，以及可能的环境因素，比如温度、湿度等，这些都可能对显示性能产生影响。

3.3.2 LCD驱动的优化策略和实施步骤

性能优化策略需要根据性能测试的结果来制定。可能的优化措施包括使用更高效的算法、调整缓冲区大小、关闭不必要的功能等。

// LCD驱动优化步骤
void lcd_optimization_steps(struct lcd_conf *cfg)
{
    // 这里填写LCD驱动优化的具体步骤
    // 比如调整帧缓冲区大小，使用DMA传输等
    printk(KERN_INFO "LCD driver optimization steps performed\n");
}

优化步骤的实施需要对LCD驱动的内部工作原理有深刻的理解，以确保所做的改动不会影响显示质量和稳定性。通常，这涉及到多个层次的优化，从软件算法优化到硬件平台的调整。

4. 创建Framebuffer设备的细节

4.1 Framebuffer设备的工作原理和特性

4.1.1 Framebuffer设备的定义和功能

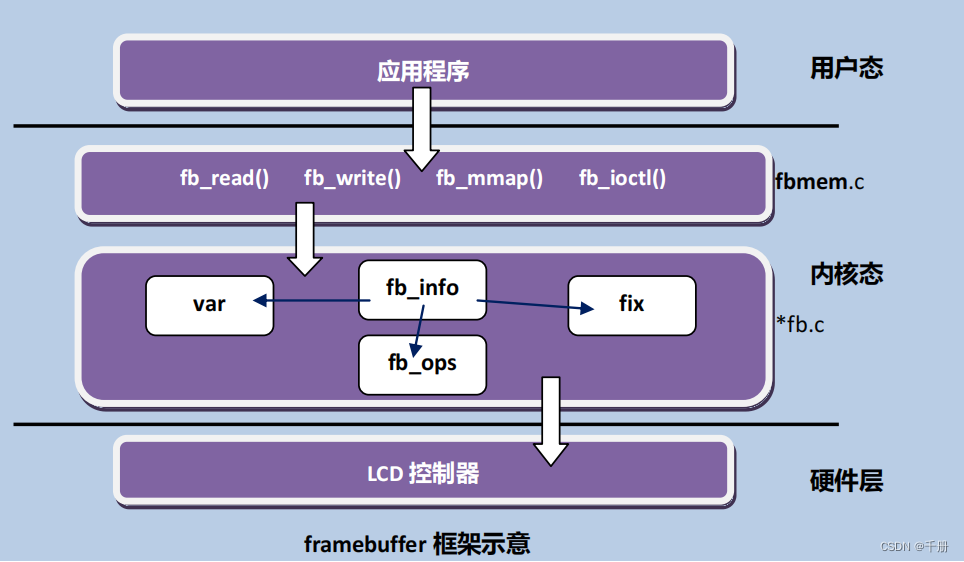

Framebuffer 设备是一种图形设备的抽象，它允许用户空间程序直接控制屏幕上的像素。通过 Framebuffer 设备，应用程序可以绕过复杂的图形库层，直接向显示硬件发送图像数据。这种方式特别适用于嵌入式系统或需要高效图形处理的场景。Framebuffer 设备在 Linux 内核中通常以字符设备的形式存在，常见的设备文件为 /dev/fb0 。

4.1.2 Framebuffer设备的结构和工作模式

Framebuffer 设备的基本结构包括以下几个部分：帧缓冲区（Frame Buffer）、控制接口和可选的硬件加速器。帧缓冲区是存储像素数据的内存区域，控制接口允许用户空间程序通过一组标准的系统调用来操作 Framebuffer 设备，而硬件加速器则提供了对图形操作的硬件加速支持。

工作模式方面，Framebuffer 设备通常工作在直接映射模式（Direct Rendering Mode，DRM）下，其中用户的图形操作请求直接映射到物理帧缓冲区内存。这种模式下，性能较高，但需要注意内存保护和同步问题。

4.2 Framebuffer设备的创建过程

4.2.1 Framebuffer设备的初始化和注册

初始化 Framebuffer 设备需要在内核模块加载时进行。通过调用 register_framebuffer 函数，Framebuffer 设备向内核注册其存在的信息。这个函数在初始化时会检查帧缓冲区的合法性，并将 Framebuffer 设备的信息（如分辨率和像素格式）添加到内核的 Framebuffer 列表中。

#include <linux/module.h>
#include <linux/fb.h>

static struct fb_info *info;

static int __init framebuffer_init(void) {
    // 分配 fb_info 结构体和帧缓冲区的内存
    info = framebuffer_alloc(sizeof(struct fb_info), NULL);
    if (!info)
        return -ENOMEM;

    // 注册 Framebuffer 设备
    if (register_framebuffer(info) < 0) {
        framebuffer_release(info);
        return -EINVAL;
    }

    return 0;
}

static void __exit framebuffer_exit(void) {
    unregister_framebuffer(info);
    framebuffer_release(info);
}

module_init(framebuffer_init);
module_exit(framebuffer_exit);
MODULE_LICENSE("GPL");

以上代码展示了如何初始化一个 Framebuffer 设备。初始化过程中， framebuffer_alloc 用于分配必要的结构体， register_framebuffer 用于注册 Framebuffer 设备。在模块退出时，通过 unregister_framebuffer 注销设备，并释放相关资源。

4.2.2 Framebuffer设备的配置和使用

配置 Framebuffer 设备通常涉及设置帧缓冲区的参数，包括屏幕分辨率、像素格式、色彩深度等。使用 Framebuffer 设备，用户空间程序可以打开 /dev/fb0 设备文件，然后通过 ioctl 系统调用与内核进行交互，例如获取屏幕的参数，或者直接向帧缓冲区中写入数据。

#include <stdio.h>
#include <fcntl.h>
#include <linux/fb.h>
#include <sys/ioctl.h>
#include <unistd.h>

int main() {
    int fb_fd = open("/dev/fb0", O_RDWR);
    if (fb_fd == -1) {
        perror("Error opening frame buffer device");
        return 1;
    }

    // 获取 Framebuffer 信息
    struct fb_var_screeninfo vinfo;
    if (ioctl(fb_fd, FBIOGET_VSCREENINFO, &vinfo)) {
        perror("Error reading variable information");
        close(fb_fd);
        return 1;
    }

    printf("Screen dimensions: %dx%d\n", vinfo.xres, vinfo.yres);

    // 设置颜色深度
    vinfo.bits_per_pixel = 32;
    if (ioctl(fb_fd, FBIOPUT_VSCREENINFO, &vinfo)) {
        perror("Error setting variable information");
        close(fb_fd);
        return 1;
    }

    // 写入数据到 Framebuffer
    unsigned int *fbp = (unsigned int*)mmap(0, vinfo.yres * vinfo.xres * sizeof(unsigned int),
                                            PROT_READ | PROT_WRITE, MAP_SHARED, fb_fd, 0);
    if ((int)fbp == -1) {
        perror("Error mapping frame buffer device to memory");
        close(fb_fd);
        return 1;
    }

    // 在这里可以通过直接操作内存来绘制图像...

    munmap(fbp, vinfo.yres * vinfo.xres * sizeof(unsigned int));
    close(fb_fd);
    return 0;
}

在上述代码中，首先通过 ioctl 调用 FBIOGET_VSCREENINFO 来获取屏幕信息，然后修改像素位深为32位，并通过 mmap 将 Framebuffer 内存映射到用户空间，这样就可以直接向其中写入数据。

4.3 Framebuffer设备的性能优化和故障排查

4.3.1 Framebuffer设备的性能测试和优化方法

性能测试 Framebuffer 设备的一个关键指标是帧速率，它衡量了设备每秒可以更新屏幕的次数。优化 Framebuffer 设备通常涉及减少内核与用户空间的上下文切换次数，以及优化内存访问模式。例如，通过双缓冲技术可以减少闪烁，并提升更新速度。

4.3.2 Framebuffer设备的常见故障和解决策略

Framebuffer 设备的常见问题包括显示不正确、性能不佳或者驱动程序兼容性问题。解决这类问题可以通过检查 Framebuffer 的配置是否与显示器硬件相匹配，确认内核版本与驱动程序的兼容性，以及查看 /var/log/kern.log 和 /var/log/syslog 日志文件来诊断问题。

# 检查 Framebuffer 配置是否正确
dmesg | grep fb

# 查看内核日志
tail -f /var/log/kern.log

# 查看系统日志
tail -f /var/log/syslog

使用 dmesg 命令可以快速查看 Framebuffer 的初始化信息，检查是否与预期的配置相符。日志文件则提供了更加详细的错误信息和调试信息，对于诊断和解决问题非常有帮助。

5. 测试程序的设计和实现

5.1 测试程序的设计原则和方法

5.1.1 测试程序的设计目标和原则

设计测试程序的首要目标是确保软件的质量和性能满足预期。为了达到这个目标，测试程序的设计需要遵循几个核心原则。首先，测试需要全面，涵盖所有可能的使用场景和边界条件。其次，测试应该是可重复的，能够多次运行而产生一致的结果。再者，测试程序应具备自动化能力，以节省测试人员的时间并减少人为错误。此外，测试程序应该具有良好的可维护性，以便于测试用例的更新和扩展。

5.1.2 测试程序的设计方法和步骤

测试程序的设计通常遵循以下步骤：
1. 需求分析 ：理解被测试系统的功能需求和非功能需求。
2. 测试策略制定 ：根据需求分析结果确定测试类型，如单元测试、集成测试、系统测试和验收测试。
3. 测试用例设计 ：为每个测试目标编写具体的测试用例，包括输入、执行步骤和预期结果。
4. 测试环境搭建 ：搭建与生产环境尽可能一致的测试环境，包括硬件、软件配置等。
5. 测试用例执行 ：运行测试用例，记录结果，并与预期结果进行比对。
6. 问题报告和调试 ：发现的问题需要记录和报告，之后进行调试和修正。
7. 回归测试 ：修正问题后进行回归测试，确保修复没有引入新的问题。
8. 性能测试 ：通过性能测试，验证软件的响应时间、吞吐量等性能指标是否达到预期。

5.2 测试程序的实现过程

5.2.1 测试程序的编码和调试

在编码阶段，测试工程师会根据设计好的测试用例编写测试代码。测试代码会调用被测系统的API或界面进行操作，然后验证操作结果是否与预期一致。例如，在测试一个显示器驱动的响应速度时，测试程序可能会执行一系列快速的显示更新操作，并用计时器记录响应时间。

在测试程序编写完成后，调试是必不可少的步骤。调试的目的是为了找到代码中可能存在的逻辑错误或运行时异常，并进行修正。调试过程中，测试人员可能会使用断点、日志记录或内存检查工具来帮助定位问题。

// 示例代码：用于测试LCD刷新速率的代码段
#include <stdio.h>
#include <time.h>

// 假设这是一个LCD刷新函数
void lcd_refresh() {
    // LCD刷新逻辑...
}

int main() {
    const int trials = 100; // 测试次数
    clock_t start, end;
    double total_time;

    start = clock();
    for (int i = 0; i < trials; ++i) {
        lcd_refresh();
    }
    end = clock();

    total_time = ((double)(end - start)) / CLOCKS_PER_SEC;
    printf("LCD刷新100次总耗时：%f 秒\n", total_time);
    printf("平均每次刷新耗时：%f 秒\n", total_time/trials);

    return 0;
}

在上述代码中，我们模拟了LCD刷新操作，并通过 clock() 函数计算了100次刷新的总耗时以及平均每次刷新的时间。这个简单的例子展示了测试代码如何执行并输出测试结果。

5.2.2 测试程序的运行和结果分析

测试程序运行后，生成的结果需要进行详细分析。首先，检查测试是否完全执行了所有用例。其次，分析哪些测试通过了，哪些失败了，并对失败的测试进行详细审查。测试失败的原因可能包括缺陷、性能问题或其他未预料到的行为。

结果分析时还需要关注测试覆盖率，确保所有关键功能都已被覆盖。另外，性能测试结果需要和预定的性能指标进行比较，以确定系统是否满足性能需求。

5.3 测试程序的优化和改进

5.3.1 测试程序的性能优化方法

测试程序的性能优化可以从多个角度进行。首先，优化测试数据的处理方式，减少不必要的数据复制和转换。其次，通过多线程或异步IO操作，提升测试的并发能力。此外，可以采用持续集成系统，缩短从代码提交到测试执行的反馈周期。

5.3.2 测试程序的改进策略和实施步骤

随着项目的发展，测试程序也需要不断地改进和更新。改进策略可以从以下几个方面进行：
1. 增强测试用例 ：根据新的功能需求和缺陷修复情况，不断增加和更新测试用例。
2. 集成自动化测试工具 ：使用自动化测试框架和工具，提升测试的自动化水平。
3. 优化测试数据 ：使用更加复杂的测试数据，模拟真实场景，提高测试的全面性。
4. 性能测试的扩展 ：增加性能测试的维度，如扩展性能测试指标，提高压力测试的强度。

改进策略的实施步骤可以包括：
1. 需求调研 ：收集开发和用户反馈，了解测试程序需要改进的地方。
2. 规划更新 ：根据调研结果制定详细的测试程序改进计划。
3. 开发和实施 ：对测试程序进行必要的代码修改和功能添加。
4. 测试和验证 ：确保改进后的测试程序能够正确执行，并且测试结果准确无误。
5. 培训和文档 ：对相关测试人员进行培训，并更新相关文档。

通过这些改进策略和实施步骤，测试程序可以更好地适应软件开发过程的变化，并提高整体的测试效率和质量。

6. mmap接口在LCD驱动测试中的应用

6.1 mmap接口的工作原理和特性

6.1.1 mmap接口的定义和功能

mmap 是内存映射（Memory-mapped I/O）的简称，是一种内存管理的技术，用于映射文件到进程的地址空间。通过这种方式，文件的部分或全部内容可以直接在内存中进行访问，而无需进行系统调用或进行实际的文件I/O操作。它允许直接从内存中读取或写入文件，从而提高了文件访问的速度和效率。

在Linux操作系统中， mmap 系统调用允许用户将一个文件或设备映射到进程的地址空间。一旦映射完成，对映射内存区域的读取和写入操作，实际上是与文件或设备数据进行交互。

6.1.2 mmap接口的工作模式和效率

mmap 的工作模式可以简化为以下步骤：

  1. 调用 mmap 函数进行文件映射。
  2. 通过指针访问映射内存区域，完成文件数据的读写操作。
  3. 完成操作后，调用 munmap 函数来解除映射关系。

这种工作模式在LCD驱动测试中非常有用，因为它可以极大地提高数据处理的速度。例如，在测试LCD驱动时，可以使用 mmap 将帧缓冲区映射到用户空间。在用户空间编写测试程序，通过直接访问内存来测试显示性能，这样做可以避免频繁的上下文切换和CPU中断，从而提升测试效率。

此外， mmap 可以减少内存复制的操作，因为它让数据直接在用户空间和内核空间之间进行交互。这不但节省了CPU资源，还减少了对缓存的依赖，因为数据不需要被复制到用户空间的缓冲区中。

6.2 mmap接口在LCD驱动测试中的应用

6.2.1 mmap接口的测试工具和方法

在LCD驱动测试中， mmap 接口的测试通常涉及以下步骤：

  1. 编写测试程序 ：该程序会创建一个指向帧缓冲区的映射，然后向其中写入图像数据。
  2. 验证映射内容 ：通过读取映射区域并验证数据的准确性来确认数据被正确写入。
  3. 性能分析 ：通过比较使用 mmap 前后LCD显示性能的差异，分析 mmap 的效率。
  4. 错误检测 ：检测映射区域中可能出现的错误，比如访问未映射区域的错误，或者在解除映射后仍然访问内存等。

6.2.2 mmap接口在LCD驱动测试中的优化策略

为了更高效地使用 mmap ，在LCD驱动测试中可以采取以下优化策略：

  • 选择合适的映射区域 ：不一定要映射整个帧缓冲区，而是只映射需要测试的部分，以减少不必要的内存开销。
  • 合理管理缓冲区大小 ：缓冲区不宜过大，避免引起内存碎片化问题；也不宜过小，保证有足够的空间进行测试。
  • 同步机制 ：使用同步机制，比如互斥锁，来控制对映射区域的并发访问，避免数据竞争和不一致的问题。

6.3 mmap接口的性能优化和故障排查

6.3.1 mmap接口的性能测试和优化方法

性能测试时，可以关注以下几个关键指标：

  • 数据传输速率 ：比较使用 mmap 前后LCD显示数据的传输速度。
  • CPU使用率 ：分析使用 mmap 对CPU负载的影响。
  • 内存使用情况 ：监控内存的使用量，确保映射操作不会导致内存溢出。

性能优化方法可能包括：

  • 优化测试程序逻辑 ：避免不必要的数据复制和I/O操作。
  • 调整系统配置 ：调整内存页大小、缓存策略等系统级别的参数。
  • 并行处理 ：在多核CPU上，设计多线程或多进程的测试方案，充分利用硬件资源。

6.3.2 mmap接口的常见故障和解决策略

常见的故障和解决策略包括：

  • 段错误(segmentation fault) ：通常是因为程序尝试访问未映射的内存区域。解决方法是仔细检查映射函数的参数，并确保程序只在映射区域内进行操作。
  • 数据不一致 ：可能是由于映射区域的并发访问引起的。需要通过适当的同步机制来解决。
  • 映射失败 ：如果 mmap 调用失败，检查是否有足够的内存、文件是否已经关闭等。
// 示例代码块
void *mapPtr = mmap(NULL, size, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);
if (mapPtr == MAP_FAILED) {
    perror("mmap failed");
    // Handle error appropriately
}

在上面的代码块中，我们尝试将文件描述符 fd 指向的文件映射到内存地址 mapPtr 。如果调用失败，我们通过 perror 输出错误信息。注意，我们需要确保文件是在打开状态下，并且进程有足够的权限去进行映射操作。

通过以上分析，可以看出 mmap 接口在LCD驱动测试中的重要作用和优化方法，以及可能遇到的问题和解决方案。它作为一种高效的内存映射技术，能够显著提高数据处理速度和系统性能，是进行深度测试时不可或缺的一个工具。

7. Linux内核中Video for Linux Two (V4L2)子系统的深入了解

7.1 V4L2子系统的架构和组件

7.1.1 V4L2子系统的定义和目标

Video for Linux Two (V4L2) 是Linux内核的一个子系统，用于处理视频设备，如摄像头、电视卡、视频捕捉卡等。V4L2扩展了早期的V4L，并提供了一个更加全面和稳定的API用于视频设备的管理。其目标是提供一个标准化的接口，使应用程序能够更容易地与视频设备交互。

7.1.2 V4L2子系统的组件和功能

V4L2子系统由多个组件组成，包括设备驱动、设备节点、用户空间库和应用程序接口。它支持视频捕获、视频输出、无线电接收和频率调谐等设备。其核心功能是提供一系列的设备文件，通过标准的Linux文件操作函数来管理视频数据的流入流出。

7.2 V4L2 API的使用方法和示例代码

7.2.1 V4L2 API的操作流程

要使用V4L2 API，通常需要遵循以下步骤：
1. 打开设备：使用 open() 系统调用打开视频设备的设备节点。
2. 查询设备能力：通过 ioctl() 调用 VIDIOC_QUERYCAP 获取设备的能力和特性。
3. 设置视频格式：通过 ioctl() 调用 VIDIOC_S_FMT 设置捕获视频的格式。
4. 请求缓冲区：使用 ioctl() 调用 VIDIOC_REQBUFS 和 VIDIOC_QUERYBUF 请求和查询缓冲区。
5. 映射缓冲区：使用 mmap() 系统调用映射缓冲区到用户空间。
6. 开始视频流：通过 ioctl() 调用 VIDIOC_STREAMON 开始视频流的捕获。
7. 捕获帧：循环读取缓冲区以获取捕获的帧数据。
8. 停止视频流：通过 ioctl() 调用 VIDIOC_STREAMOFF 停止视频流。
9. 取消映射缓冲区：使用 munmap() 取消缓冲区的映射。
10. 关闭设备：使用 close() 系统调用关闭设备节点。

7.2.2 V4L2 API的示例代码

以下是一个简单的V4L2捕获视频数据的示例代码片段：

#include <fcntl.h>              // open
#include <linux/ioctl.h>        // ioctl definitions
#include <sys/mman.h>           // mmap
#include <sys/ioctl.h>
#include <linux/videodev2.h>    // V4L2 API

int fd = open("/dev/video0", O_RDWR);
struct v4l2_capability cap;
ioctl(fd, VIDIOC_QUERYCAP, &cap);

struct v4l2_format format;
memset(&format, 0, sizeof(format));
format.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
format.fmt.pix.width = 640;
format.fmt.pix.height = 480;
format.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
format.fmt.pix.field = V4L2_FIELD_NONE;
ioctl(fd, VIDIOC_S_FMT, &format);

struct v4l2_buffer buf;
memset(&buf, 0, sizeof(buf));
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
ioctl(fd, VIDIOC_QUERYBUF, &buf);
buf.index = 0;
mmap(NULL, buf.length, PROT_READ | PROT_WRITE, MAP_SHARED, fd, buf.m.offset);

ioctl(fd, VIDIOC_STREAMON, &buf.type);
read(fd, buf.m.offset, buf.length);
ioctl(fd, VIDIOC_STREAMOFF, &buf.type);
munmap((void *)buf.m.offset, buf.length);
close(fd);

7.3 V4L2子系统的调试和性能优化

7.3.1 V4L2子系统的调试技巧

调试V4L2驱动程序通常需要深入理解内核日志和设备的行为。可以使用以下方法进行调试：
- 使用 dmesg 查看内核日志，找出可能的错误信息。
- 使用 strace 跟踪系统调用。
- 使用 v4l2-ctl 工具，这是一个用于调试和设置V4L2设备的命令行工具。
- 通过 /proc 文件系统访问设备的调试信息。

7.3.2 V4L2子系统的性能优化方法

性能优化主要包括以下方面：
- 使用合适的视频格式，减少数据转换和传输开销。
- 优化缓冲区管理策略，减少缓冲区拷贝次数。
- 使用DMA（直接内存访问）来提高数据传输效率。
- 避免使用过于复杂的视频处理算法，减少CPU负载。
- 合理分配I/O和CPU资源，避免系统瓶颈。

通过遵循这些指南和优化方法，开发者能够构建更高效的视频处理应用，确保视频数据的流畅传输，同时减少延迟和丢帧问题。

本文还有配套的精品资源，点击获取 menu-r.4af5f7ec.gif

简介：Linux显示器驱动对于操作系统的硬件通信至关重要，特别在动态加载和管理硬件支持方面具有灵活性。本话题将深入探讨Linux LCD驱动的实现、基于GPMC接口的驱动编写与测试程序的开发流程。详细介绍了从配置GPMC、初始化LCD控制器到创建Framebuffer设备、映射内存，并通过测试程序验证驱动功能的步骤。这一流程不仅涉及Linux内核的硬件抽象层，还包括使用mmap高效访问设备内存的技术，对于嵌入式开发者来说是不可或缺的技能。
