简介：本项目展示了如何利用STM32微控制器控制机械臂，并通过OLED显示屏实时展示来自超声波传感器、光敏传感器和倾角传感器的数据。STM32作为主控单元处理传感器数据并驱动OLED显示，同时涉及硬件电路设计、嵌入式编程及传感器技术，适用于物联网和自动化领域。

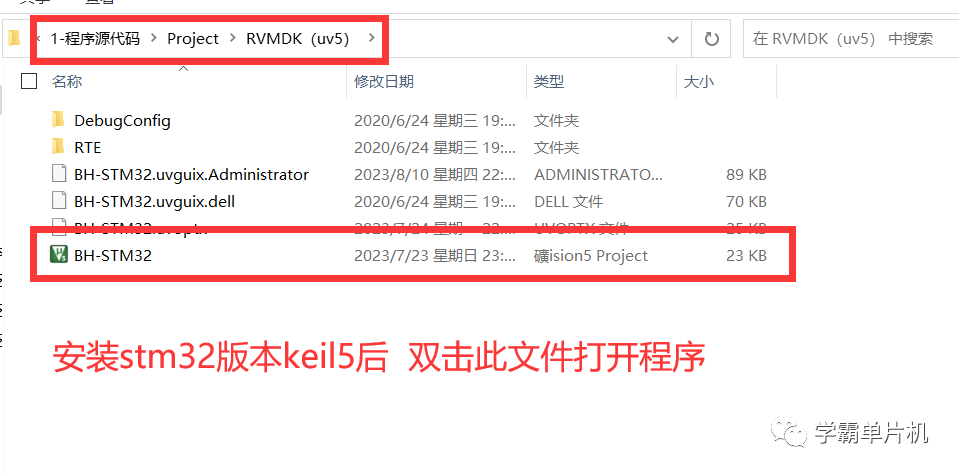

32、stm32机械臂 - 代码OLED显示模拟传感器 （超声波+光敏+倾角）.zip

1. STM32微控制器及其应用

STM32微控制器，作为一款广受青睐的ARM Cortex-M系列32位微控制器产品，由STMicroelectronics生产。它以其高性能、低功耗、丰富的外设和灵活性著称，在物联网(IoT)、工业控制、医疗设备、消费电子产品等多个领域中占据重要位置。

1.1 STM32微控制器的基础知识

STM32家族按照性能从低到高分为基础型、标准型、性能型和超性能型等多个系列，每一款都配置了不同的内存、外设和接口选择。例如，STM32F1系列是入门级产品，而STM32H7系列则拥有最高端的性能和复杂的外设。开发者可以根据具体的应用需求，选择适合的STM32微控制器型号。

1.2 STM32微控制器的硬件架构

其硬件架构基于ARM Cortex-M内核，该内核专为微控制器设计，具有出色的实时性能和低功耗特性。核心周围集成了丰富的外设模块，包括定时器、ADC、DAC、UART、SPI、I2C等，以及多通道DMA控制器和多个中断源，大大增强了数据处理能力和实时反应速度。这些硬件资源为嵌入式系统的开发提供了坚实的基础。

通过了解这些基础知识点，读者将对STM32微控制器有一个初步的认识，并为进一步学习其应用打下基础。在后续章节中，我们将探索STM32如何驱动OLED显示屏、处理超声波传感器数据、检测光敏传感器的光照强度以及获取倾角传感器的姿态信息等。

2. OLED显示屏实时数据展示

2.1 OLED显示屏的工作原理与特点

2.1.1 OLED技术简介

OLED（Organic Light Emitting Diode，有机发光二极管）是一种显示技术，它利用有机材料在电流作用下发光的特性来显示图像。与传统的LCD（Liquid Crystal Display，液晶显示）技术相比，OLED具有自发光、低功耗、高对比度、宽视角和快速响应时间等优点。OLED屏幕的每个像素点都是独立发光的，因此可以实现真正的黑色和更纯净的颜色表现。

2.1.2 OLED与LCD的对比分析

在对比分析OLED与LCD技术时，有几个关键点需要考虑：

属性 OLED LCD
自发光 是 否
响应时间 快 慢
对比度 高 中等
视角 广 窄
耗电量 低 高
成本 高 低

OLED显示屏因其自发光特性，能够实现更高的对比度和更迅速的响应时间，这对于显示快速移动的图像和深邃的黑色非常有利。此外，OLED屏幕的视角广阔，无论从哪个角度观看，都能保持色彩和亮度的一致性。然而，OLED屏幕在生产成本上高于LCD，这导致它们在大规模普及方面存在一定的挑战。

2.1.3 OLED显示屏的优缺点

  • 优点 ：自发光、低功耗、轻薄可弯曲、高对比度、宽视角、快速响应。
  • 缺点 ：成本高、寿命较短（特别是蓝色OLED材料）、易受湿气影响。

2.2 OLED显示屏在STM32系统中的集成

2.2.1 OLED驱动程序的选择与配置

要在STM32系统中集成OLED显示屏，首先需要选择合适的驱动程序。常见的OLED驱动芯片有SSD1306、SH1106等。根据屏幕的分辨率和接口类型选择合适的驱动程序后，需要进行硬件连接和软件配置。

硬件连接通常涉及到I2C或SPI通信协议。以I2C接口为例，OLED屏幕的SCL和SDA引脚需要连接到STM32的I2C总线的相应引脚上。VCC和GND引脚分别连接到电源和地线。

软件配置方面，需要初始化STM32的I2C接口，并使用相应的库函数或直接编写代码来控制OLED显示屏。以下是使用Arduino库进行OLED初始化的代码示例：

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// 定义OLED的宽度和高度，以128x64为例
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

// 创建OLED显示对象，参数为OLED的I2C地址和显示尺寸
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  // 初始化OLED显示屏
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  display.display();
  delay(2000);
  display.clearDisplay();
}

2.2.2 OLED数据展示的编程实践

OLED显示屏的数据展示编程实践通常包括文本显示、图形绘制、图像显示等。以下是显示简单文本和绘制图形的代码实例：

void loop() {
  // 显示文本
  display.setTextSize(1);      // 设置文本大小
  display.setTextColor(SSD1306_WHITE); // 设置文本颜色
  display.setCursor(0,0);     // 设置文本光标位置
  display.println(F("Hello, OLED!"));
  // 绘制线条
  display.drawLine(0, 10, SCREEN_WIDTH, 10, SSD1306_WHITE);
  // 刷新显示内容
  display.display();
  delay(1000);
}

2.3 OLED图形界面的优化与高级应用

2.3.1 图形用户界面设计原则

设计OLED显示屏的图形用户界面时，应该遵循简洁性、可用性和一致性等原则。图形元素应该直观易懂，操作流程简洁明了，同时在不同界面间保持设计元素的一致性。

2.3.2 高级图形处理技术与实现

在高级图形处理技术实现方面，可以考虑使用位图图像和复杂的动画效果来增强用户的交互体验。对于STM32而言，这可能需要使用额外的图形处理库或直接操作帧缓冲区来实现。

以下是将一个简单的位图图像显示到OLED屏幕上的代码示例：

#include "Adafruit_GFX.h"    // 必须包含GFX库
#include "Adafruit_SSD1306.h"

// 引入位图数据（假设位图数据存储在名为bitmap.h的文件中）
extern const unsigned char bitmap[] asm("bitmap");

void setup() {
  // 初始化OLED
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  // 清除显示内容
  display.clearDisplay();
  // 将位图数据写入OLED屏幕
  display.drawBitmap(0, 0, bitmap, SCREEN_WIDTH, SCREEN_HEIGHT, SSD1306_WHITE);
  // 更新显示
  display.display();
}

void loop() {
  // 循环中不需要重复绘制
}

位图数据需要预先转换为适合OLED屏幕的C数组格式，并存储在项目中。位图的存储和显示需要消耗额外的内存和处理时间，因此在资源受限的STM32平台上需要谨慎使用。

在本章节中，我们探讨了OLED显示屏的工作原理、特点以及如何在STM32系统中进行集成和编程实践。在后续章节中，我们将继续深入介绍超声波传感器、光敏传感器以及倾角传感器的使用和应用，最终实现一个完整的数据采集和显示系统。通过不断的技术探讨和应用实践，我们期望读者能够掌握将理论知识应用到实际项目中的能力。

3. 超声波传感器距离测量

在现代微控制器应用中，距离测量是一个基础且重要的功能，尤其在机器人避障、自动化仓储、测量工具等领域具有广泛的应用。超声波传感器由于其非接触性、响应快速和成本低廉等优点，成为实现距离测量的理想选择。本章节将详细探讨超声波传感器的工作机制、在STM32微控制器中的编程实现以及其扩展应用。

3.1 超声波传感器的工作机制

3.1.1 超声波原理简介

超声波是指频率高于20kHz的声波，由于其频率超出了人耳的听觉范围，故名超声波。超声波传感器工作时，通过压电陶瓷元件产生高频振动，从而发射出超声波。这些声波在遇到障碍物后会反射回来，传感器接收回波，并通过测量声波发射与接收之间的时间差来计算距离。

为了更深入理解超声波传感器的工作原理，我们需要了解以下几个关键概念：

  • 发射周期（Tr） ：传感器发射超声波并等待接收回波的整个周期。
  • 声速（c） ：在空气中，超声波的速度大约是340m/s。
  • 时间（t） ：声波从传感器发射到返回的时间，也称为飞行时间。
  • 距离（d） ：根据声速和飞行时间，可以计算出距离 (d = \frac{c \times t}{2})（因为声波往返一次）。

3.1.2 传感器的安装与调试

在安装超声波传感器之前，需要考虑以下几个因素以确保测量的准确性：

  • 垂直安装 ：传感器应该垂直于目标表面安装，以确保声波能够垂直反射回传感器。
  • 避免干扰 ：避免在传感器附近产生强烈的声波干扰源，这可能会导致错误的测量结果。
  • 供电与接地 ：合理供电并确保良好的接地，以避免电磁干扰影响测量结果。

在调试过程中，可以通过简单的测试代码来检测传感器是否正常工作，下面是一个基本的测试代码示例：

// 初始化超声波传感器的IO口
void ultrasonic_init() {
    // 初始化代码，配置IO口为输入输出模式
}

// 发送超声波脉冲
void ultrasonic_send_pulse() {
    // 发送一个10us的脉冲信号
}

// 测量回波脉冲宽度
uint32_t ultrasonic_measure_pulse() {
    uint32_t pulse_width = 0;
    // 测量从发送到接收的时间宽度
    return pulse_width;
}

int main() {
    ultrasonic_init();
    while(1) {
        ultrasonic_send_pulse();
        uint32_t pulse_width = ultrasonic_measure_pulse();
        // 根据公式计算距离并显示
        float distance = (pulse_width * 340.0) / (2 * 10000);
        printf("Distance: %.2f cm\n", distance);
        delay_ms(100); // 等待一段时间后再次测量
    }
}

在上述代码中，首先初始化了传感器的IO口，然后通过发送脉冲并测量回波脉冲宽度来计算距离。这个测试代码非常基础，但在实际应用中，还需要考虑如何提高测量的精度和稳定性。

3.2 超声波测距在STM32中的编程实现

3.2.1 测距算法的原理与编程

在STM32微控制器上实现超声波测距，关键在于精确测量超声波的飞行时间。STM32通常搭载高级定时器，我们可以利用这些定时器来精确测量时间间隔。下面是一个使用STM32定时器测量超声波飞行时间的代码示例：

// 定时器初始化函数
void TIM 初始化() {
    // 定时器初始化代码，配置捕获模式等
}

// 超声波测距函数
float Ultrasonic_GetDistance() {
    uint32_t start, stop;
    // 启动定时器
    TIM_SetCounter(TIMx, 0);
    // 开始捕获计数值
    start = TIM_GetCounter(TIMx);
    // 发送超声波脉冲
    Ultrasonic_SendPulse();
    // 等待接收回波并停止计数
    while(!isEchoReceived()); // 假设这是一个检查回波的函数
    stop = TIM_GetCounter(TIMx);
    // 计算时间差并转换为距离
    uint32_t duration = stop - start;
    return (float)duration * SOUND_SPEED / 2;
}

int main() {
    // 初始化定时器和超声波传感器
    TIM 初始化();
    while(1) {
        float distance = Ultrasonic_GetDistance();
        printf("Distance: %.2f cm\n", distance);
        delay_ms(100);
    }
}

在这段代码中，使用了STM32的定时器来精确测量超声波脉冲的飞行时间。我们假设存在一个 isEchoReceived() 函数用于检测回波是否到达传感器，并在检测到回波后停止定时器。计算得到的时间差之后，通过声速和飞行时间来计算距离。

3.2.2 数据处理与显示优化

超声波传感器虽然可以提供较为精确的距离读数，但在实际应用中，可能会遇到信号干扰、边缘效应和空气密度变化等影响因素，导致测量结果不稳定。因此，数据处理阶段需要对读数进行优化处理，以确保最终显示的数据准确可靠。数据处理通常包括去噪滤波、平均滤波和异常值处理等步骤。例如：

// 简单的滑动平均滤波器
float smoothed_distance = 0;
for (int i = 0; i < FILTER_SIZE; i++) {
    smoothed_distance += Ultrasonic_GetDistance();
}
smoothed_distance /= FILTER_SIZE;

// 异常值处理，如使用中位数滤波
float median_distance = MedianOfArray(Ultrasonic_GetDistancesArray());

在显示优化部分，我们可以使用OLED显示屏来直观地展示距离数据。显示时，可以将数据以数字或图表的形式展现出来。如果是以图表形式，可以显示一条随时间变化的距离曲线，帮助用户更好地理解和分析距离变化。

3.3 超声波传感器的扩展应用

3.3.1 多传感器数据融合技术

在一些复杂的系统中，为了提高测量的准确性和可靠性，可能会用到多个超声波传感器协同工作。数据融合技术就是将多个传感器的数据进行综合分析处理，从而得到更加准确的信息。

一个常见的方法是使用卡尔曼滤波器进行数据融合，它能够处理多个传感器数据并考虑到每个传感器的不确定性和噪声水平。这里我们仅给出一个概念性的描述：

// 使用卡尔曼滤波器融合传感器数据
float KalmanFilter融合数据更新() {
    // 卡尔曼滤波器的更新公式，需根据实际情况调整参数
    // ...
    return 融合后的距离值;
}

3.3.2 实际应用场景分析

超声波传感器在实际应用中，可以用于自动泊车系统、无人机避障、液位检测等多种场景。例如，在自动泊车系统中，超声波传感器可以帮助车辆检测到车辆后方的障碍物并计算与障碍物的距离，以实现精确泊车。

在无人机避障应用中，通过安装多个超声波传感器，可以为无人机提供全方位的距离信息。利用这些信息，结合先进的控制算法，可以实现无人机在复杂环境下的自主飞行与避障。

液位检测也是超声波传感器的一个典型应用，通过测量液体表面与传感器之间的距离，可以精确计算出液体的容量或高度。这对于化工、食品和医药等行业来说是一个非常实用的功能。

总的来说，超声波传感器由于其工作稳定、成本低廉等特点，在距离测量领域有着广泛的应用。在实际应用中，通过精准的编程实现和数据处理技术，可以充分发挥其潜力，为各类项目提供强有力的硬件支持。

在本章节中，我们重点介绍了超声波传感器的工作原理、编程实现以及扩展应用。通过分析其工作机制，我们学会了如何在STM32微控制器上进行精确的距离测量。同时，我们也探讨了数据处理和显示优化的方法，并展望了超声波传感器在多个领域的应用前景。这为后续章节中传感器数据采集与代码实现相结合的深入探讨奠定了坚实的基础。

4. 光敏传感器光照强度检测

在智能系统中，对环境变化的感知是至关重要的。光敏传感器作为一种常用的环境传感器，能够检测周围环境的光照强度变化，并将这种变化转换为可测量的电信号。本章节将深入解析光敏传感器的工作原理、数据处理以及如何将这些数据可视化并应用于自动控制系统中。

4.1 光敏传感器的工作原理与特性

光敏传感器的基本功能是对光照强度的检测。为了理解其工作原理，我们需要先了解光敏元件的工作机制。

4.1.1 光敏元件的工作机制

光敏元件是指能够将光信号转换为电信号的敏感元件。最常见的光敏元件是光敏电阻和光敏二极管。光敏电阻的电阻值会随着光照强度的增加而减小；而光敏二极管则是光生电流随着光照强度的增加而增大。

在光敏传感器的设计中，传感器输出的电信号可能需要经过一系列的放大和滤波处理才能被微控制器准确读取。这一过程往往涉及到模拟电路的知识，例如运算放大器的使用，以及如何将模拟信号转换为数字信号进行处理。

4.1.2 环境光照对传感器性能的影响

光敏传感器的性能受到环境光照的显著影响。例如，在强烈光照条件下，传感器可能会达到饱和状态，无法正确检测到微弱的光照变化；在黑暗环境下，传感器的灵敏度不足，可能无法准确分辨光照强度的细微差异。

为了改善传感器在不同环境下的表现，设计时通常会采用一些技术手段，比如在传感器前加滤光片，或者通过软件算法对数据进行补偿和校正。这些技术的应用，使得光敏传感器能够在更广泛的环境条件下稳定工作。

4.2 光敏传感器数据处理及展示

4.2.1 光照强度数据的采集与处理

传感器采集到的原始数据是模拟信号，为了在STM32微控制器中使用，需要将其转换为数字信号。这一过程通常通过模数转换器（ADC）完成。在STM32上，编程实现ADC的配置和读取是数据处理的首要任务。

以下是示例代码，展示了如何在STM32上配置ADC并读取数据：

// 初始化ADC
void ADC_Init(void) {
  // ADC初始化代码省略...
}

// 读取ADC值
uint32_t ADC_Read(void) {
  // 使能ADC通道
  HAL_ADC_Start(&hadc);
  // 等待转换完成
  HAL_ADC_PollForConversion(&hadc, HAL_MAX_DELAY);
  // 读取ADC转换结果
  return HAL_ADC_GetValue(&hadc);
}

// 在主循环中调用ADC读取函数
int main(void) {
  // 初始化代码省略...
  ADC_Init();
  while (1) {
    uint32_t adcValue = ADC_Read();
    // 处理adcValue...
  }
}

4.2.2 OLED显示屏的数据可视化

采集并处理完数据之后，下一步是在OLED显示屏上将数据可视化。这需要将数字信号转换为可以显示的图形，例如条形图或图表。OLED显示屏的编程实践通常需要安装和配置相应的库。

以下是将ADC读取的数据在OLED上以图表形式展示的代码示例：

// 初始化OLED
void OLED_Init(void) {
  // OLED初始化代码省略...
}

// 显示光照强度图表
void Display_Light_Intensity(uint32_t adcValue) {
  // 将adcValue转换为图表数据
  uint8_t chartData[128];
  for (int i = 0; i < 128; i++) {
    chartData[i] = (adcValue * i) / 4095; // 假设ADC为12位分辨率
  }
  // 使用OLED库函数显示图表
  OLED_ShowCharts(0, 0, chartData, 128);
}

// 在主循环中调用显示函数
int main(void) {
  // 初始化代码省略...
  ADC_Init();
  OLED_Init();
  while (1) {
    uint32_t adcValue = ADC_Read();
    Display_Light_Intensity(adcValue);
  }
}

通过OLED显示屏的数据可视化，用户可以直观地看到环境光照强度的变化，为光敏传感器的应用提供了更加直观的交互方式。

4.3 光敏传感器在自动控制系统中的应用

4.3.1 光照自适应系统的设计与实现

自动控制系统中，光敏传感器可以用于实现光照自适应系统。该系统可以根据环境光照的强弱自动调整室内照明设备的亮度，使得室内光线始终维持在舒适的状态。

在设计光照自适应系统时，需要考虑以下几点：

  1. 环境光线检测： 使用光敏传感器实时监测环境光照强度。
  2. 数据处理： 对采集到的光照数据进行分析，确定是否需要调整照明设备。
  3. 执行机构控制： 根据数据处理结果控制照明设备的开关或亮度调节。

4.3.2 与其他传感器的数据协同

光敏传感器在自动控制系统中，还可以与其他类型的传感器协同工作，例如温度传感器、湿度传感器等。这样的系统能够实现更为复杂的控制逻辑，如在光线不足且温度过低时自动启动取暖设备，或者在过于湿润时进行通风。

为了实现传感器间的数据协同，系统需要具备一定的数据融合技术。数据融合技术通常包括信号级融合、特征级融合以及决策级融合，通过不同的数据融合策略，可以提高系统对环境变化的响应能力和控制精度。

本章节介绍了光敏传感器的工作原理、数据处理方法以及在自动控制系统中的应用。通过对光敏传感器的深入理解和编程实践，我们可以在智能系统中实现对环境光照变化的精确感知与响应。在下一章中，我们将探讨倾角传感器以及如何将其与机械臂控制系统相结合，实现对物理空间中姿态信息的精确捕捉与应用。

5. 倾角传感器姿态信息获取

5.1 倾角传感器的技术介绍

5.1.1 倾角传感器的工作原理

倾角传感器，也称倾斜传感器或倾角计，是一种用来测量物体倾斜角度的电子设备。它通常包含一个重力敏感元件（如加速度计），通过测量重力在传感器轴向的分量来计算倾斜角度。当设备倾斜时，重力加速度在传感器轴向上的分量会发生变化，通过转换这个分量的读数，我们可以得到倾斜角度。

5.1.2 校准与误差分析

为确保倾角传感器的准确测量，校准过程是必不可少的。校准通常包括零点校准和灵敏度校准。零点校准是指在设备水平放置时设定传感器输出为零。灵敏度校准则确保传感器在已知倾斜角度下的输出准确对应于实际角度。在实际应用中，传感器的误差可能来自于安装误差、环境温度变化、传感器自身精度等因素。通过误差分析和补偿算法，可以进一步提高测量的准确性。

5.2 倾角数据在STM32中的处理

5.2.1 倾角数据的实时获取与处理

在STM32微控制器中，我们可以使用内置的ADC（模数转换器）读取倾角传感器的模拟信号，并通过编程将这些信号转换为数字值。以下是读取倾角数据的基本步骤：

  1. 初始化ADC通道用于倾角传感器。
  2. 在主循环中，周期性启动ADC转换。
  3. 等待转换完成，并读取结果。
  4. 将读取的ADC值转换为电压或角度。

下面是一个简化的代码示例：

#include "stm32f1xx_hal.h"

ADC_HandleTypeDef hadc1;

void MX_ADC1_Init(void)
{
    ADC_ChannelConfTypeDef sConfig = {0};

    hadc1.Instance = ADC1;
    hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
    hadc1.Init.ContinuousConvMode = DISABLE;
    hadc1.Init.DiscontinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.NbrOfConversion = 1;
    HAL_ADC_Init(&hadc1);

    sConfig.Channel = ADC_CHANNEL_0; // 假设倾角传感器连接到通道0
    sConfig.Rank = 1;
    sConfig.SamplingTime = ADC_SAMPLETIME_1CYCLE_5;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}

int main(void)
{
    HAL_Init();
    MX_ADC1_Init();
    while (1)
    {
        HAL_ADC_Start(&hadc1);
        if (HAL_ADC_PollForConversion(&hadc1, 1000) == HAL_OK)
        {
            uint32_t adcValue = HAL_ADC_GetValue(&hadc1);
            float voltage = (adcValue * 3.3f) / 4095.0f; // 假定ADC分辨率为12位
            // 电压转换为倾角的代码
        }
        HAL_ADC_Stop(&hadc1);
        HAL_Delay(100);
    }
}

5.2.2 OLED显示倾角信息的实现

将倾角信息显示在OLED屏幕上，需要先将角度值转换为字符格式，然后发送给OLED驱动程序以显示。这里可以使用STM32的HAL库函数 HAL_UART_Transmit() 发送数据到连接了OLED的UART接口。

void Display_Angle(float angle)
{
    char buffer[20];
    int written = sprintf(buffer, "Angle: %f\n", angle);
    HAL_UART_Transmit(&huart1, (uint8_t*)buffer, written, 100);
}

// 在读取倾角的循环中调用Display_Angle函数
while (1)
{
    // ...前面ADC读取代码...
    float angle = ConvertToDegrees(voltage); // ConvertToDegrees是自定义的转换函数
    Display_Angle(angle);
    HAL_Delay(100);
}

5.3 倾角传感器与机械臂的联动

5.3.1 传感器数据在机械臂控制中的应用

将倾角传感器数据用于控制机械臂，可以根据传感器的读数来调整机械臂的关节角度，以达到预定的姿态。例如，如果倾角传感器显示机械臂偏离目标位置，控制器可以发送指令使机械臂关节进行相应的调整。

5.3.2 姿态信息反馈与校正机制

实现姿态信息的反馈和校正机制，可以采用PID控制算法。通过设定PID控制器的目标姿态，控制器会根据当前姿态（传感器数据）和目标姿态之间的差异，计算出校正动作的大小和方向，然后输出到机械臂的驱动系统，以实现精确控制。

// 假定PID控制参数和函数已定义
float targetAngle = 0.0f; // 目标角度
float pGain = 0.1f, iGain = 0.0f, dGain = 0.0f; // PID控制器参数

void Update_MechArm(float currentAngle)
{
    float error = targetAngle - currentAngle; // 计算偏差
    static float integral = 0.0f, lastError = 0.0f;

    integral += error; // 积分项
    float derivative = error - lastError; // 微分项
    lastError = error;

    float output = pGain * error + iGain * integral + dGain * derivative; // PID计算输出

    // 发送指令至机械臂驱动器来校正姿态
    Mechanical_Arm_Control(output);
}

// 在主循环中调用Update_MechArm函数
while (1)
{
    // ...前面倾角处理代码...
    float currentAngle = angle; // 假定angle是倾角传感器读取的角度值
    Update_MechArm(currentAngle);
    HAL_Delay(100);
}

通过以上章节的详细解析，我们介绍了倾角传感器的基础知识、数据处理方法、以及如何将倾角数据应用于机械臂控制中。在实际的项目开发中，我们需要根据具体的硬件和需求进行相应的调整和优化。
