项目步骤：

  1. 安装部署6台Linux虚拟机服务器，做好网络初始化工作（配置静态ip地址和dns服务器、主机名、禁用firewalld和selinux功能）

  2. 安装Ansible服务器并配置免密通道用于自动化运维，部署Prometheus、node_exporter构建监控体系

  3. 搭建基于Bind的DNS服务器提供域名解析，安装MySQL5.7.37数据库服务后端接口项目。

  4. 部署堡垒机并设置tcpwrappers限制访问，部署防火墙服务器发布内网Web与堡垒机服务。

  5. 开展SNAT、DNAT和堡垒机发布测试，用ab进行压力测试；用脚本安装Nginx，配置虚拟主机、HTTPS及VTS流量监控模块。并使用grafana出图展示监控的效果。

  6. 在两台Web服务器上均安装Nginx的VTS模块（用于虚拟主机流量监控），以此了解Nginx的访问状况和负载情况。同时，安装了MySQL对应的exporter模块。

  7. 部署Nginx七层负载均衡并结合Keepalived，实现集群负载均衡保障服务稳定

  8. 使用自研Pythoy接口程序作为Web应用并部署对应MySQL服务器，最后进行综合压力测试。

文档简绍了，DMZ区里面Prometheus， Ansible，nfs等各种的服务的搭建配置过程

下面来具体讲解nginx的负载均衡和配置文件详解

深入剖析Nginx配置：

一、Nginx主配置文件详解

Nginx的主配置文件通常是nginx.conf，它是Nginx服务器的核心配置文件，决定了服务器的基本行为和功能。下面我们逐段分析其关键部分：

#user  nobody;  #nginx woker进程启动的时候会使用那个用户去启动
worker_processes  2;   #指定2个woker进程，一般情况下与cpu核心的个数一致  4个核心的cpu，建议4个woker进程  auto 表示 自动匹配你的cpu核心数量



worker_processes用于设置Nginx工作进程的数量。一般来说，将其设置为与CPU核心数相同，可以充分利用服务器的多核性能，提高处理效率。如果设置为auto，Nginx会自动检测并匹配CPU核心数量。

#error_log  logs/error.log;   #错误日志
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;



这部分是错误日志的配置。通过修改error_log指令，可以指定错误日志的存储路径和日志级别。日志级别从低到高分别为info、notice、warn、error、crit，不同级别记录的信息详细程度不同，可根据实际需求选择合适的级别。

#pid        logs/nginx.pid;   #master进程的pid号



pid指令用于指定Nginx主进程的PID文件路径。PID文件记录了Nginx主进程的进程ID，方便管理和监控Nginx的运行状态。

events {
    worker_connections  2048;  #定义一个worker进程可以同时并发连接多少个请求     总的请求数=woker进程数*2048
}



在events块中，worker_connections定义了每个工作进程可以同时处理的最大连接数。这个值乘以worker_processes的值，就是Nginx服务器能够同时处理的最大并发连接数。合理设置该参数可以优化服务器的并发处理能力，但过高的设置可能会导致系统资源耗尽。

http {
    include       mime.types;
    default_type  application/octet-stream;



http块是Nginx配置的核心部分，用于配置HTTP服务器的相关参数。include mime.types表示包含MIME类型定义文件，mime.types文件中定义了各种文件类型与对应的MIME类型，使得Nginx能够正确识别和处理不同类型的文件。default_type指定了默认的MIME类型，当Nginx无法识别文件类型时，会使用该默认类型。

#log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
    #                  '$status $body_bytes_sent "$http_referer" '
    #                  '"$http_user_agent" "$http_x_forwarded_for"';



log_format用于定义日志格式。上述配置定义了一个名为main的日志格式，其中包含了客户端IP地址（$remote_addr）、远程用户（$remote_user）、访问时间（$time_local）、请求URL（$request）、状态码（$status）等信息。通过自定义日志格式，可以记录对业务有价值的信息，方便进行日志分析。

#access_log  logs/access.log  main;  #访问日志  main是格式的名字



access_log用于指定访问日志的存储路径和使用的日志格式。开启访问日志记录后，Nginx会将每个请求的相关信息按照指定格式记录到日志文件中，有助于分析网站的访问情况。

sendfile        on;
    #tcp_nopush     on;



sendfile指令用于开启高效的文件传输模式。当设置为on时，Nginx可以直接将文件内容发送到网络连接，而不需要将文件内容先读取到用户空间再发送，从而提高文件传输效率。tcp_nopush指令与sendfile配合使用，在文件传输时将数据一次性发送，减少网络包的数量，提高传输性能。

#keepalive_timeout  0;
    keepalive_timeout  65;  #长连接 65秒



keepalive_timeout设置了长连接的超时时间。当客户端与服务器建立连接后，如果在指定时间内没有新的请求，连接会被关闭。合理设置长连接超时时间可以减少连接建立和关闭的开销，提高服务器性能。

gzip  on;   #开启压缩功能，响应报文的body部分进行压缩



gzip指令用于开启Gzip压缩功能。开启后，Nginx会对响应报文的body部分进行压缩，减少数据传输量，提高页面加载速度。在网络带宽有限的情况下，Gzip压缩能显著提升用户体验。

server {
        listen       80;  #监听的端口
        server_name  www.sc.com;   #网站的域名

        #charset koi8-r;

        #access_log  logs/host.access.log  main;   #访问日志

        #定义路由--》根路径
        location / {
            root   html;   #网页根目录 在html文件夹   html在nginx安装的路径下
            index  index.html index.htm;    #定义网站的首页
        }

        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }

        # proxy the PHP scripts to Apache listening on 127.0.0.1:80
        #
        #location ~ \.php$ {
        #    proxy_pass   http://127.0.0.1;
        #}

        # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
        #
        #location ~ \.php$ {
        #    root           html;
        #    fastcgi_pass   127.0.0.1:9000;
        #    fastcgi_index  index.php;
        #    fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;
        #    include        fastcgi_params;
        #}

        # deny access to .htaccess files, if Apache's document root
        # concurs with nginx's one
        #
        #location ~ /\.ht {
        #    deny  all;
        #}
    }



server块用于定义虚拟主机。每个server块可以配置一个独立的网站或服务。listen指定监听的端口，server_name指定网站的域名。location块用于定义不同URL的处理规则，例如location /定义了网站根路径的处理方式，root指定网页根目录，index指定默认首页。error_page用于配置错误页面的跳转，当出现指定的错误状态码时，会跳转到对应的页面。

二、Nginx启动和重启

Nginx的启动、重启和关闭操作是日常运维中常见的任务。在Linux系统中，可以使用以下命令进行操作：

[root@web1 logs]# nginx   #启动
[root@web1 conf]# /usr/local/wangguang/sbin/nginx  -s reload  #重启
[root@web1 ~]#su
[root@web1 ~]# nginx  -s reload  #重启
[root@web1 ~]# nginx  -s stop  #关闭
[root@web1 ~]# nginx  -t   #测试nginx.conf文件



启动Nginx时，直接执行nginx命令即可。重启Nginx有两种方式，一种是使用-s reload选项，这种方式会重新加载配置文件，使新的配置生效，并且不会中断正在处理的请求；另一种是先停止Nginx（-s stop），再重新启动，但这种方式会导致服务短暂中断。在修改配置文件后，建议先使用nginx -t命令测试配置文件的语法正确性，避免因配置错误导致Nginx无法启动。

三、Nginx性能优化相关参数设置

（一）调整工作进程与连接数



  1. worker_processes：如前文所述，该参数应根据服务器的CPU核心数进行合理设置。在单核CPU服务器上，可以设置为1；在多核CPU服务器上，设置为与CPU核心数相同或略小于核心数，以避免进程上下文切换带来的开销。例如，对于4核CPU的服务器，设置worker_processes 4;可以充分利用硬件资源。



  1. worker_connections：这个参数决定了每个工作进程的最大并发连接数。在高并发场景下，可以适当调大该参数，但需要注意系统资源的限制。如果服务器内存充足，网络带宽足够，可以将其设置为较大的值，如4096或8192。但过高的设置可能会导致文件描述符耗尽等问题，需要结合系统参数ulimit -n进行调整。

（二）优化文件描述符限制

Nginx在处理大量连接时，需要足够的文件描述符支持。可以通过修改ulimit的值来增加文件描述符的数量。临时修改可以在命令行中执行ulimit -n 100000，但这种修改在系统重启后会失效。要永久修改，需要编辑/etc/security/limits.conf文件，添加或修改以下内容：

*               soft    nofile            100000
*               hard    nofile            100000



修改完成后，重启服务器使设置生效。这样可以确保Nginx在高并发情况下能够正常处理大量连接。

（三）开启高效传输模式



  1. sendfile：开启sendfile功能可以显著提高文件传输效率。在配置文件中设置sendfile on;后，Nginx会使用高效的文件传输方式，减少数据拷贝和系统调用次数。这对于静态文件服务器或文件下载服务来说尤为重要，可以大大减轻服务器的负载。



  1. tcp_nopush和tcp_nodelay：tcp_nopush与sendfile配合使用，将数据一次性发送，减少网络包的数量，提高传输性能。而tcp_nodelay则用于禁用Nagle算法，确保数据及时发送，适用于对实时性要求较高的场景，如Websocket连接。在配置文件中，可以根据实际需求开启这两个参数：
sendfile        on;
tcp_nopush     on;
tcp_nodelay    on;



（四）设置长连接超时时间

keepalive_timeout参数用于设置长连接的超时时间。在实际应用中，需要根据业务场景合理设置该参数。如果网站的用户访问频繁，且请求间隔较短，可以适当延长长连接的超时时间，如设置为120秒；如果用户访问间隔较长，或者服务器资源有限，可以缩短超时时间，如设置为30秒。这样可以在保证用户体验的同时，合理利用服务器资源。

（五）启用Gzip压缩

Gzip压缩可以有效减少数据传输量，提高页面加载速度。在配置文件中开启Gzip压缩非常简单，只需设置gzip on;即可。此外，还可以进一步配置Gzip的相关参数，如压缩级别、压缩类型等：

gzip  on;
gzip_min_length 1000;  #设置允许压缩的最小文件大小
gzip_comp_level 6;  #设置压缩级别，1-9，级别越高压缩比越大，但压缩时间也越长
gzip_types text/plain text/css application/json application/javascript;  #设置需要压缩的文件类型








nginx+keepalived 实现web高可用和负载均衡

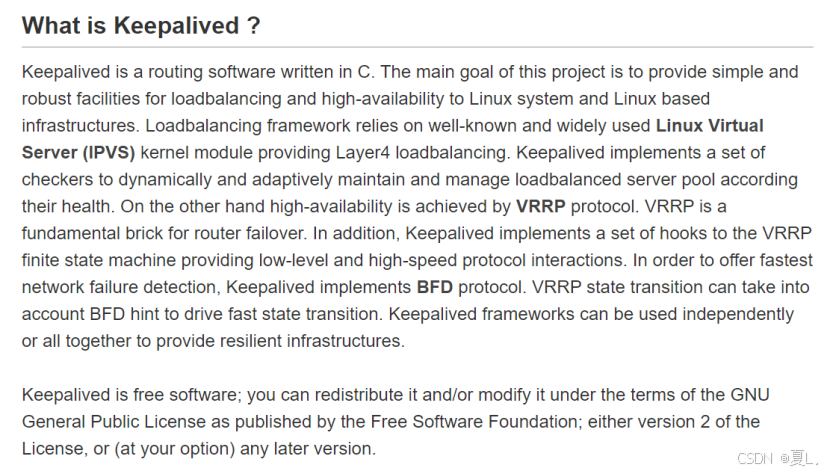

keepalived简绍

nginx实现负载均衡

  1. 编译安装nginx，并且配置好负载均衡，请借鉴前面的配置步骤

[root@lb1 conf]# cat nginx.conf



worker_processes  2;

error_log  logs/error.log  notice;

events {

    worker_connections  2048;

}

http {

    include       mime.types;

    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '

                      '$status $body_bytes_sent "$http_referer" '

                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  logs/access.log  main;

    sendfile        on;

    keepalive_timeout  65;

   #定义一个负载均衡器

    upstream scapp {

 server  192.168.203.144 weight=3;

 server  192.168.203.149 max_fails=2 fail_timeout=3;

         #health_check interval=10 fails=3 passes=2;

    }

    gzip  on;



    server {

        listen       80;

        location / {

          #将用户的访问流量转发到后端的服务器，理解调用负载均衡器scapp

           proxy_pass http://scapp;

         #让nginx负载均衡器在转发http请求报文的时候，在请求报文的头部信息里增加一个字段X-Real-IP  ,这样后端的real server在解封装http请求报文的时候，就知道前面的客户机的ip地址了



           proxy_set_header   X-Real-IP        $remote_addr;  #定义一个变量X-Real-IP 复制$remote_addr

        }

        error_page   500 502 503 504  /50x.html;

        location = /50x.html {

            root   html;

        }

    }



}

LB1和LB2的nginx.conf的配置文件，内容是一模一样的，增加了解决realip的问题。

[root@lb-2 conf]# cat nginx.conf

worker_processes  2;

events {

    worker_connections  2048;

}

http {

    include       mime.types;

    default_type  application/octet-stream;

    sendfile        on;

    keepalive_timeout  65;

#定义一个负载均衡器scapp

    upstream scapp {

        server 192.168.203.144;

        server 192.168.203.149;

    }

    server {

        listen       80;

        server_name  localhost;



        location / {

 #访问网页根目录直接转发到负载均衡器上进行处理

      proxy_pass http://scapp;

         proxy_set_header   X-Real-IP        $remote_addr;

        }



        }

}

[root@lb-2 conf]#



[root@lb-1 conf]# cat nginx.conf

worker_processes  2;

events {

    worker_connections  2048;

}

http {

    include       mime.types;

    default_type  application/octet-stream;

    sendfile        on;

    keepalive_timeout  65;

#定义一个负载均衡器scapp

    upstream scapp {

        server 192.168.203.144;

        server 192.168.203.149;

    }

    server {

        listen       80;

        server_name  localhost;



        location / {

 #访问网页根目录直接转发到负载均衡器上进行处理

      proxy_pass http://scapp;

      proxy_set_header   X-Real-IP        $remote_addr;



        }



        }

}

[root@lb-1 conf]#

测试配置文件的语法

[root@lb-1 conf]# nginx -t

nginx: the configuration file /usr/local/wangguang/conf/nginx.conf syntax is ok

nginx: configuration file /usr/local/wangguang/conf/nginx.conf test is successful

[root@lb-1 conf]#



[root@lb-2 conf]# nginx  -t

nginx: the configuration file /usr/local/wangguang/conf/nginx.conf syntax is ok

nginx: configuration file /usr/local/wangguang/conf/nginx.conf test is successful

[root@lb-2 conf]#



重启nginx服务

[root@lb1 conf]# nginx  -s reload

[root@lb2 conf]# nginx  -s reload



在后端的backend 服务器（web1和web2）上nginx.conf配置文件里日志里记录x-real-ip的地址

[root@web1 conf]# pwd

/usr/local/wangguang/conf

[root@web1 conf]# vim nginx.conf

[root@web1 conf]# cat nginx.conf|egrep -v "^#|^$| +#"

worker_processes  2;

events {

    worker_connections  2048;

}

http {

    include       mime.types;

    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $http_x_real_ip - $remote_user [$time_local] "$request" '

                      '$status $body_bytes_sent "$http_referer" '

                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  logs/access.log  main;

    sendfile        on;

    keepalive_timeout  65;

    vhost_traffic_status_zone;

    vhost_traffic_status_filter_by_host on;

    server_tokens off;

    gzip  on;

    server {

        listen       80;

        server_name  www.sc.com;

        access_log  logs/www.access.log  main;

 error_log  logs/www.error.log;

        location / {

            root   html/www;

            index  index.html index.htm;

        }

        error_page   404              /404.html;

        error_page   500 502 503 504  /50x.html;

        location = /50x.html {

            root   html;

        }

 #添加统计功能的路由

 location  /status {

         vhost_traffic_status_display;

                vhost_traffic_status_display_format html;

        }

    }

    server {

        listen       80;

        server_name  software.sc.com;

        access_log  logs/software.access.log  main;

        location / {

            root   html/software;

            index  index.html index.htm;

        }

        error_page   500 502 503 504  /50x.html;

        location = /50x.html {

            root   html;

        }

 location  /status {

         vhost_traffic_status_display;

                vhost_traffic_status_display_format html;

        }

     }

}

[root@web1 conf]#



Web2上的配置，目前web1和web2的配置还不一样，最后应该要一样。

[root@web2 conf]# cat nginx.conf|egrep -v "^#|^$| +#"

worker_processes  1;

events {

    worker_connections  1024;

}

http {

    include       mime.types;

    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $http_x_real_ip - $remote_user [$time_local] "$request" '

                      '$status $body_bytes_sent "$http_referer" '

                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  logs/access.log  main;

    sendfile        on;

    keepalive_timeout  65;

    vhost_traffic_status_zone;

    vhost_traffic_status_filter_by_host on;

    server {

        listen       80;

        server_name  vts.sc.com;

        location / {

            root   html;

            index  index.html index.htm;

        }

 #添加vts功能的配置

 location /status {

  vhost_traffic_status_display;

  vhost_traffic_status_display_format html;

 }

        error_page   500 502 503 504  /50x.html;

        location = /50x.html {

            root   html;

        }

    }

}

[root@web2 conf]#



重启nginx服务

[root@web1 conf]# nginx -s reload

[root@web2 conf]# nginx -s reload



关键是增加下面的配置

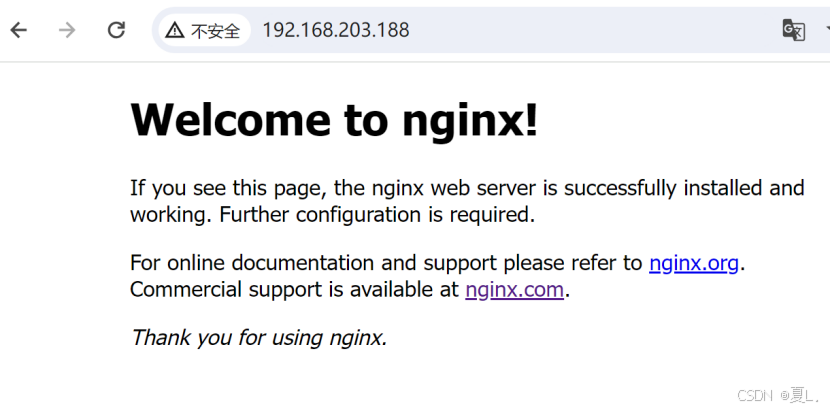

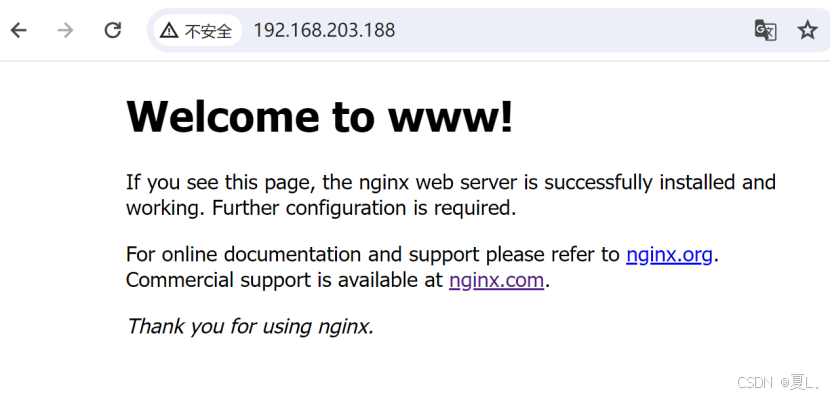

最后验证效果



HTTPS功能实现

1. 在Web服务器上部署SSL证书

步骤1：上传证书文件
将SSL证书（.pem和.key文件）上传至Web服务器的Nginx配置目录（如/usr/local/wangguang/conf/），并解压：

unzip 11158224_www.sanchuangedu.cn_nginx.zip

步骤2：修改Nginx配置
编辑Nginx配置文件nginx.conf，添加HTTPS服务配置：

server {
    listen 443 ssl;
    server_name www.sanchuangedu.cn;

    ssl_certificate www.sanchuangedu.cn.pem;
    ssl_certificate_key www.sanchuangedu.cn.key;

    ssl_session_cache shared:SSL:1m;
    ssl_session_timeout 5m;
    ssl_ciphers HIGH:!aNULL:!MD5;
    ssl_prefer_server_ciphers on;

    location / {
        root html;
        index index.html index.htm;
    }
}

步骤3：重启Nginx服务
验证配置并重启服务：

nginx -t && nginx -s reload

步骤4：验证HTTPS访问
在本地主机修改hosts文件，添加域名解析记录：

192.168.203.144 www.sanchuangedu.cn

通过浏览器访问 https://www.sanchuangedu.cn，确认证书生效。

2. 防火墙发布HTTPS服务

在防火墙服务器上添加DNAT规则，将外网请求转发至内网负载均衡器的VIP：

# 添加HTTPS转发规则
iptables -t nat -A PREROUTING -d 192.168.1.125 -i ens33 -p tcp --dport 443 -j DNAT --to-destination 192.168.203.188
iptables -t nat -A PREROUTING -d 192.168.1.183 -i ens33 -p tcp --dport 443 -j DNAT --to-destination 192.168.203.199

二、基于端口和URL的负载均衡

1. 不同端口的负载均衡

场景：将HTTP（80端口）和HTTPS（443端口）请求分别转发至不同后端服务。

配置示例（以LB1为例）：

upstream http_servers {
    server 192.168.203.144:80;
    server 192.168.203.149:80;
}

upstream https_servers {
    server 192.168.203.144:443;
    server 192.168.203.149:443;
}

server {
    listen 80;
    location / {
        proxy_pass http://http_servers;
        proxy_set_header X-Real-IP $remote_addr;
    }
}

server {
    listen 443 ssl;
    ssl_certificate /path/to/cert.pem;
    ssl_certificate_key /path/to/cert.key;

    location / {
        proxy_pass https://https_servers;
        proxy_set_header X-Real-IP $remote_addr;
    }
}

2. 基于URL路径的负载均衡

场景：根据URL路径将请求转发至不同后端服务。

配置示例（以LB1为例）：

upstream app_servers {
    server 192.168.203.144;
    server 192.168.203.149;
}

upstream api_servers {
    server 192.168.203.144:5000;
    server 192.168.203.149:5000;
}

server {
    listen 80;
    server_name www.sc.com;

    location / {
        proxy_pass http://app_servers;
        proxy_set_header X-Real-IP $remote_addr;
    }

    location ~ /api {
        proxy_pass http://api_servers;
        proxy_set_header X-Real-IP $remote_addr;
    }
}

3. 高级URL转发案例

场景：将特定路径（如/chensiyu）转发至外部网站（如京东）。

server {
    listen 443 ssl;
    server_name www.sanchuangedu.cn;

    ssl_certificate www.sanchuangedu.cn.pem;
    ssl_certificate_key www.sanchuangedu.cn.key;

    location / {
        proxy_pass https://backend_servers;
    }

    location /chensiyu {
        proxy_pass https://www.jd.com;
    }
}

三、验证与测试

1. 验证HTTPS服务

  • 内部测试：通过curl -k https://www.sanchuangedu.cn检查响应。
  • 外网测试：修改本地hosts文件指向防火墙外网IP，通过浏览器访问验证。

2.日志排查：若转发失败，可通过Nginx日志（logs/error.log）排查问题。





# lvs # nginx # 服务器
Logo
乐奇 Rokid 开放社区

更多推荐

cover

影目Air3被召回，智能眼镜迎来散热大考

avatar 乐奇 Rokid 开放社区
cover

AR巡检哪家好

avatar 乐奇 Rokid 开放社区
cover

工业AR巡检系统哪家做的比较专业

avatar 乐奇 Rokid 开放社区
