首先是关于 ATF的理解。

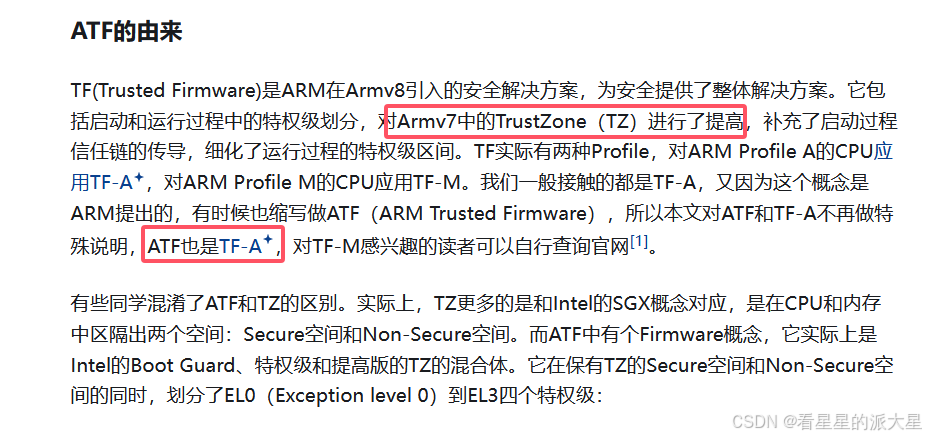

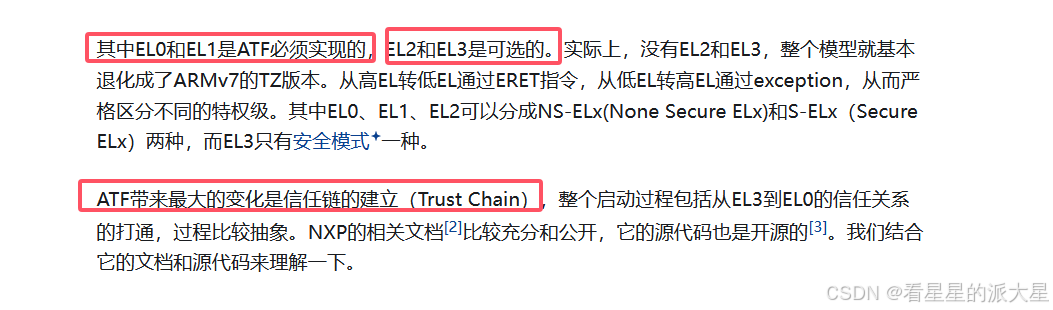

网上截图如下：

看来 ATF是 TZ的增强版

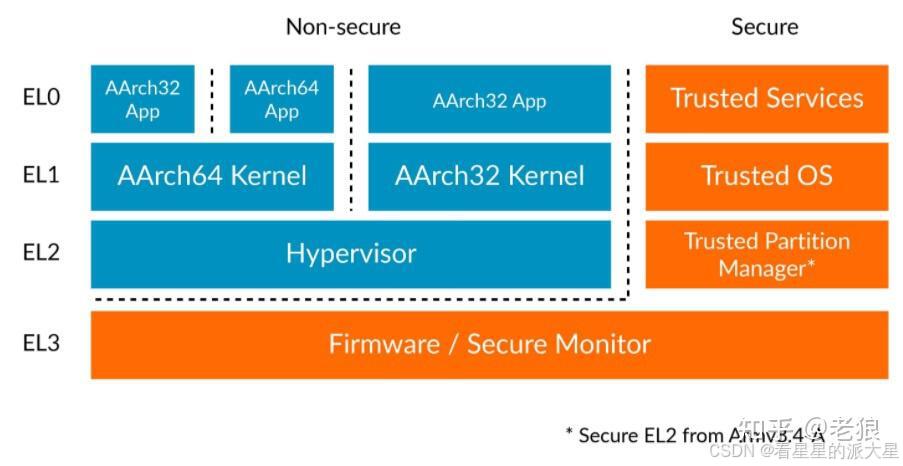

这是架构图：



是不是说 ，其实，secure wold 的 trustos + trusted service 擦拭 TFA的最重要的部分。

应为 bl1 , 以及 bl2 一般是由 CPU厂商做的。

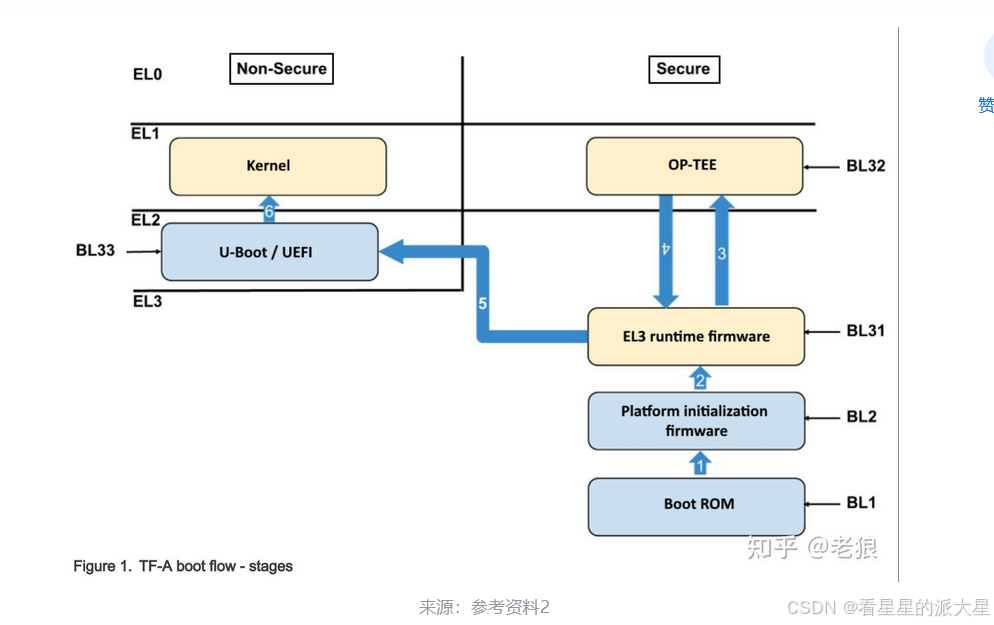

这是启动的流程

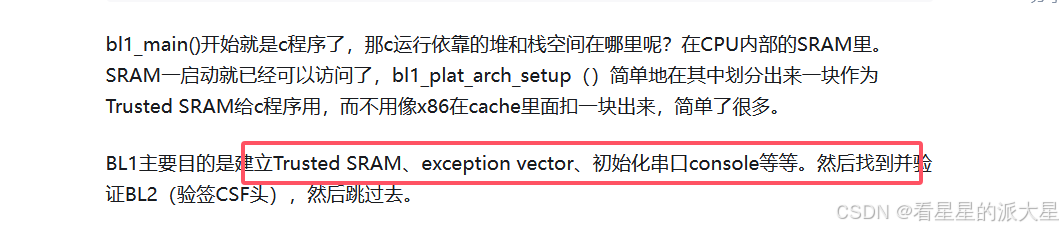

然后是bl1 的解释：

然后是 关于 bl2 的解释：

可以看出是 bl2 初始化 了 ddr

然后是关于 bl3

bl31 是一个 运行时 库。

bl32 就是 OPTEE了。

bl33 就是uboot 了。

然后是整个启动的流程。

然后是关于 uboot-spi 的理解。

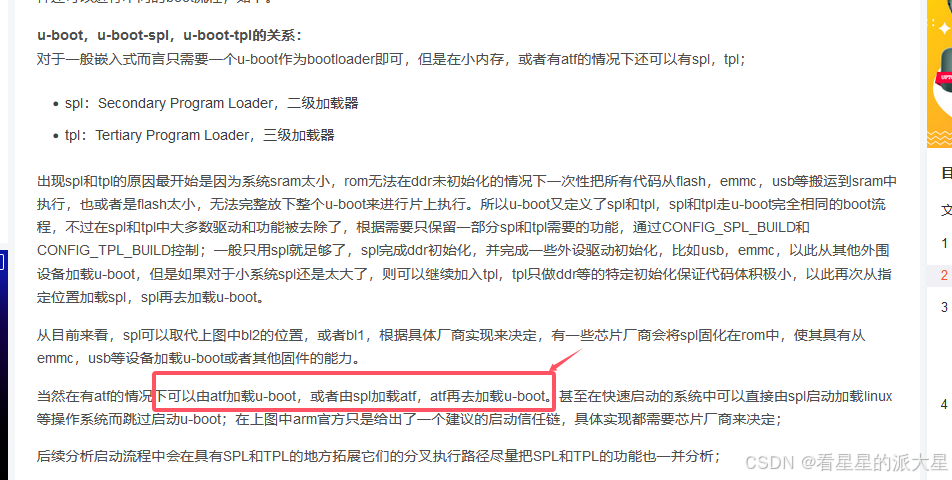

网上的截图如下：

1 spi, tpl 都是uboot 的一部分 ，为了完成 ddr 等硬件的初始化，当初 sram 没法放下整个uboot.

2 到底什么是 ATF呢？ 我到现在也没明白，它到底 由哪些镜像组成呢？

3 由atf加载u-boot，或者由spl加载atf，atf再去加载u-boot， 这句话，我不是很理解。

然后是瑞芯微 rk3399 跟 ATF 对应上。

这是官方手册上的截图：

这里的 pre-loader 应该就是 烧写时候的 miniloader ,瑞芯微是不开源的。

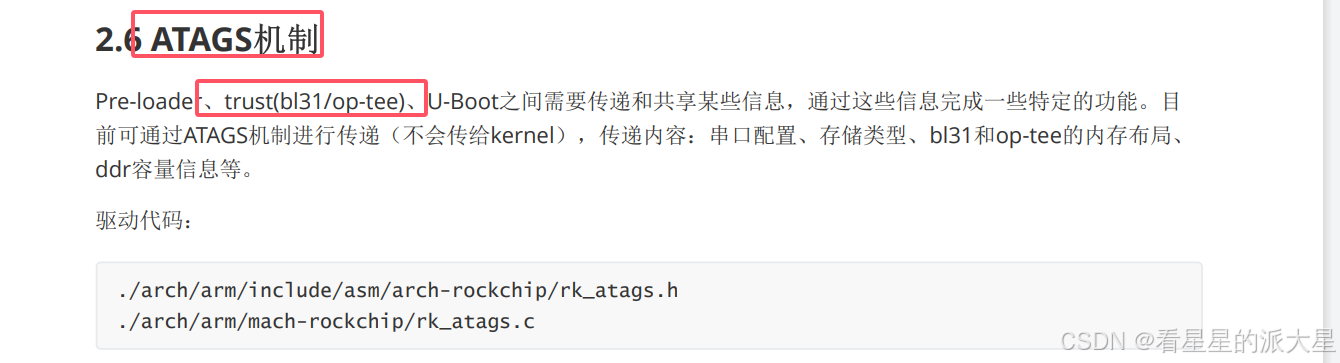

这里的trust 是什么呢？ trust.img 吗？  按理说这里不应该对应 OPTEE 吗？

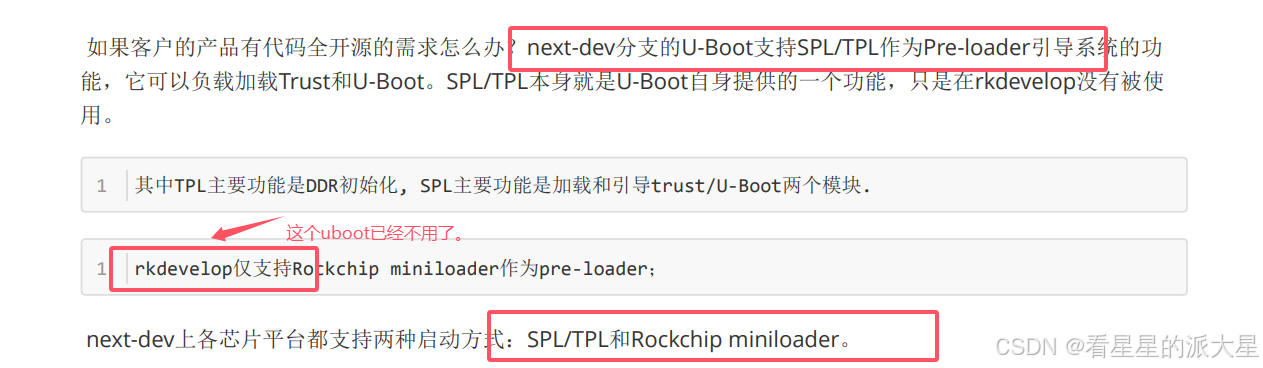

可以看到， uboot的spl 是可以替换 miniloarder 的， 它主要完成的是 内存的初始化。

官方的截图：

这里的　　ｔｒｕｓｔ．ｉｍｇ　应该就是　ＯＰＴＥＥ

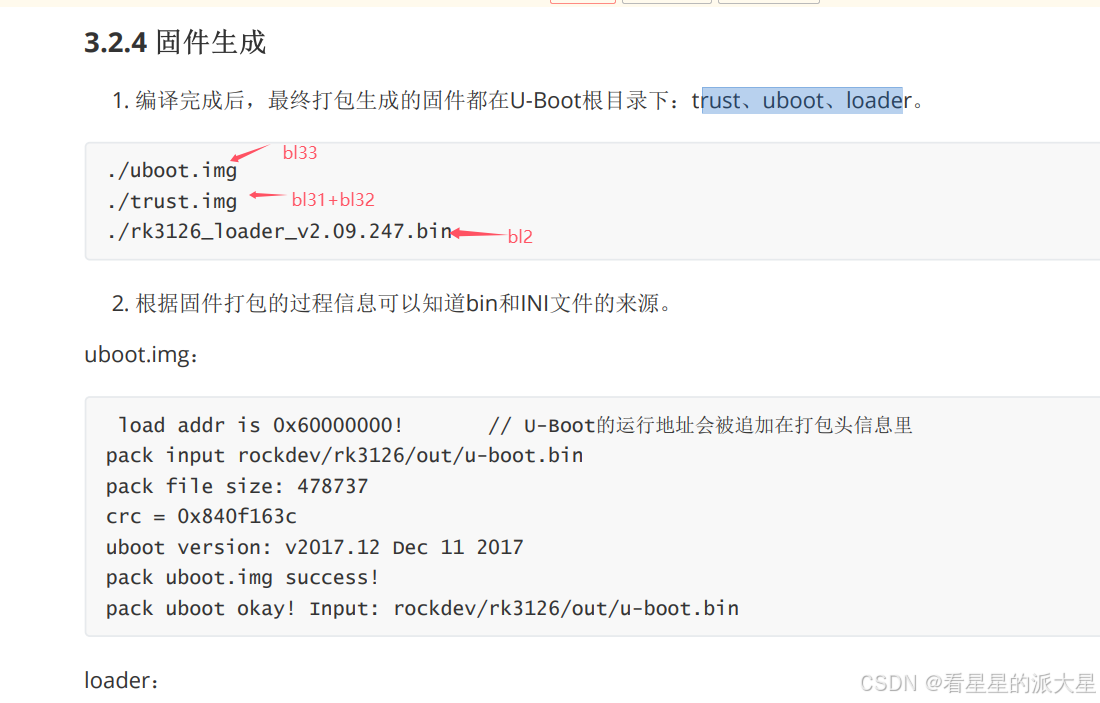

原来 trust.img 包含了 bl31,bl32.

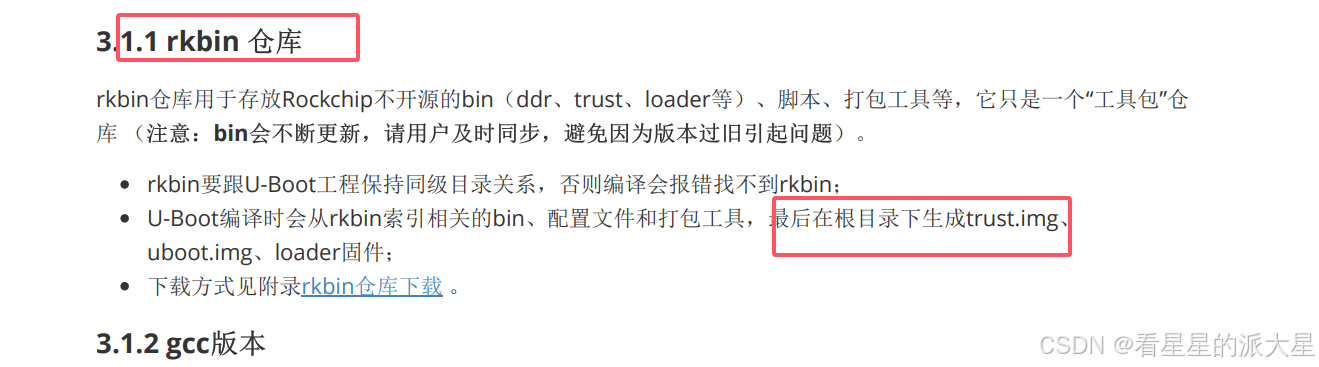

难道说 rkbin 是用来生成  bl2, 以及 bl31+optee的吗？

可不可以这么理解呢？

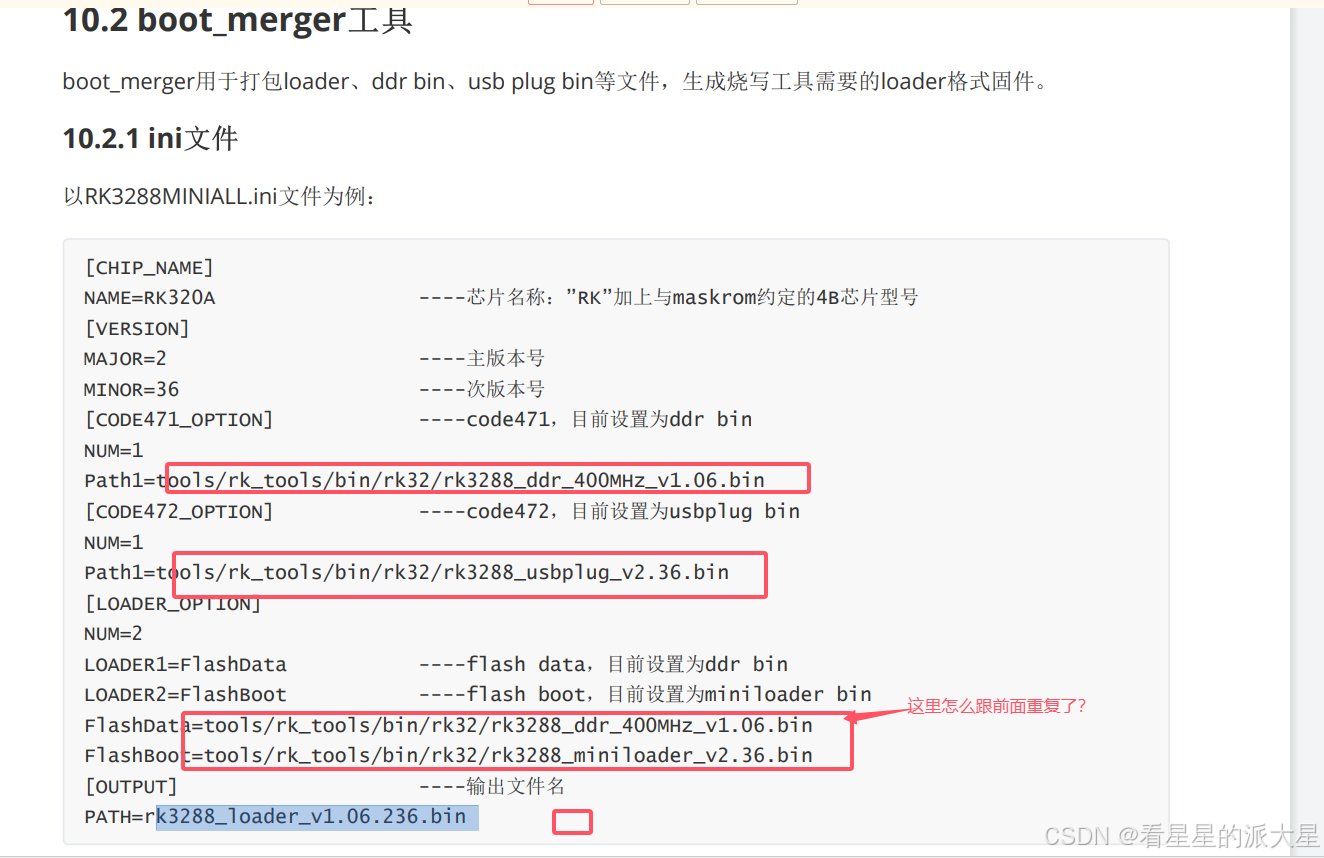

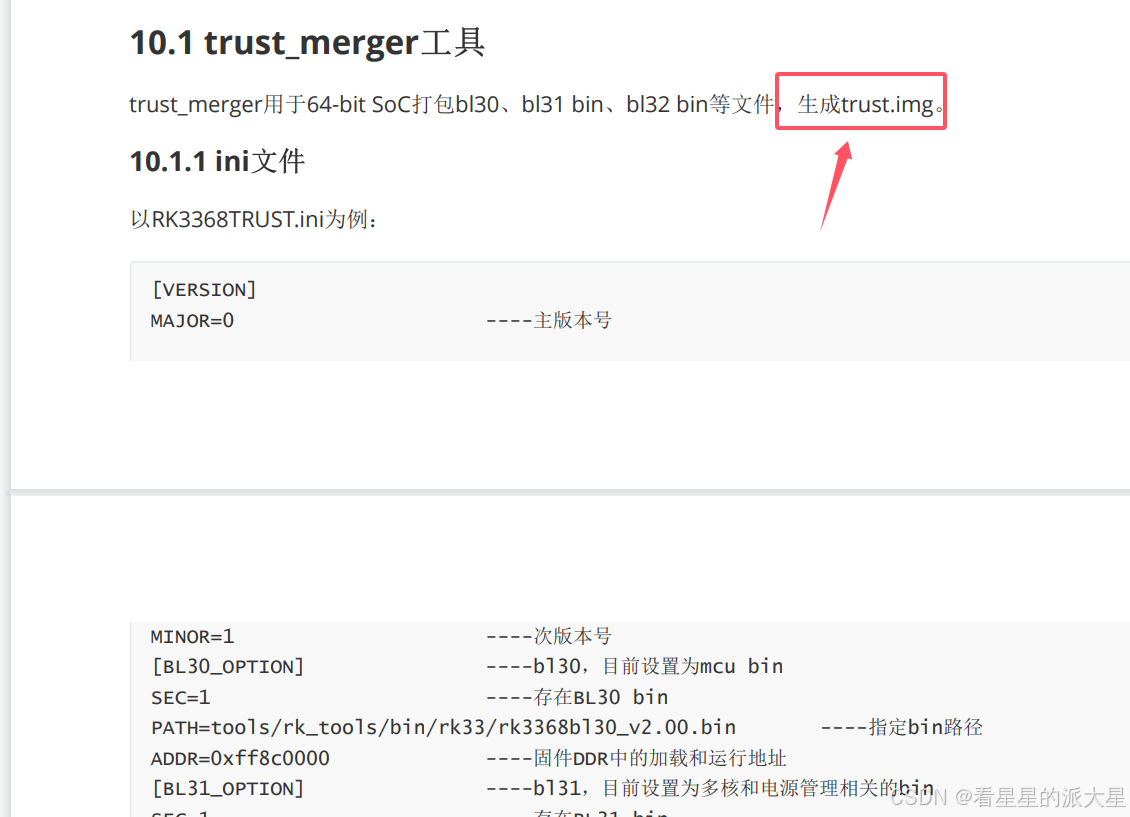

这里的ini 文件指的是什么呢？

应该是 bl2 支持的 不同存储的加载。

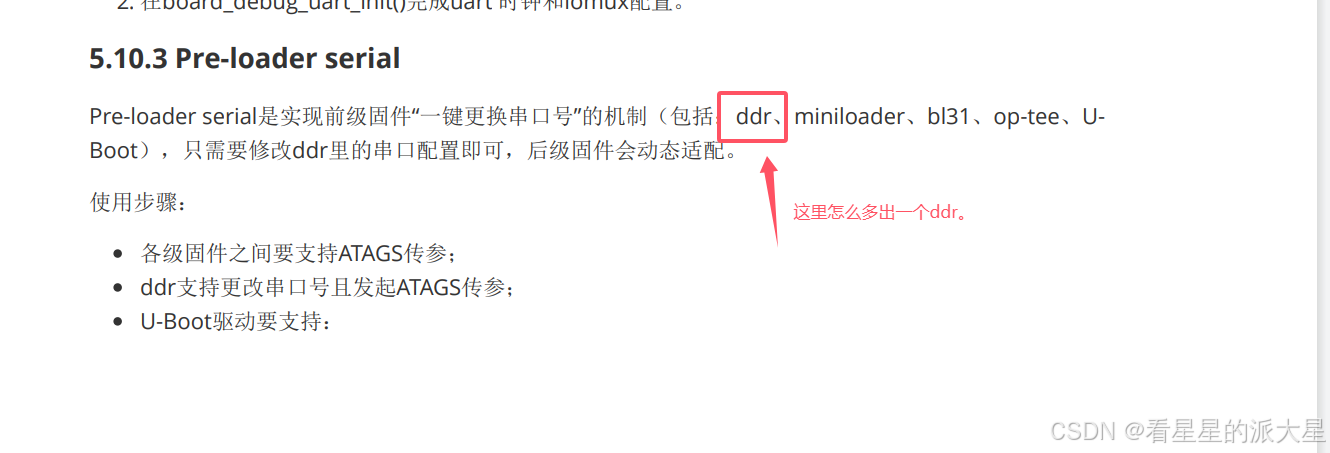

这里 ， 难道ddr 也是一个镜像吗？

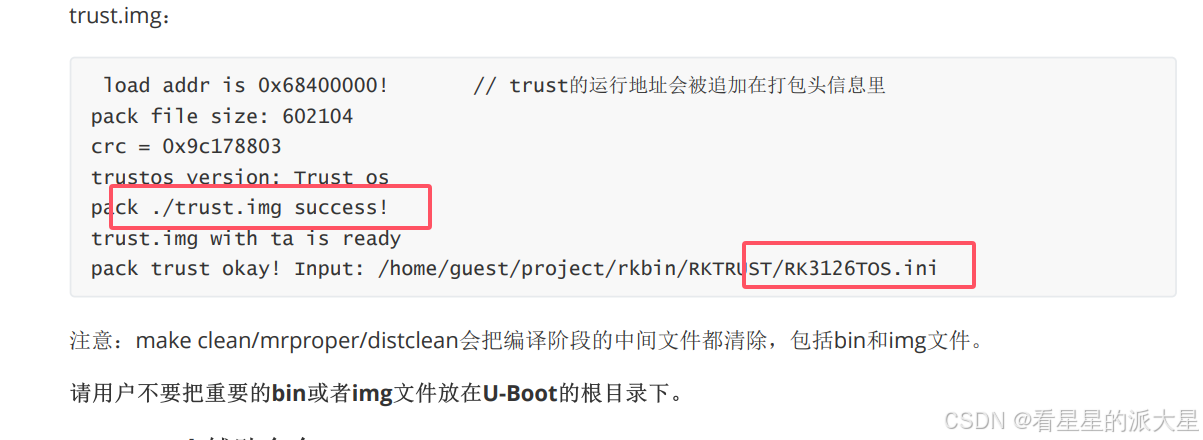

看来trust.img 就是 bl3 相关的。

并且init 文件相当于一个配置文件。

并且这里还出现了一个bl30

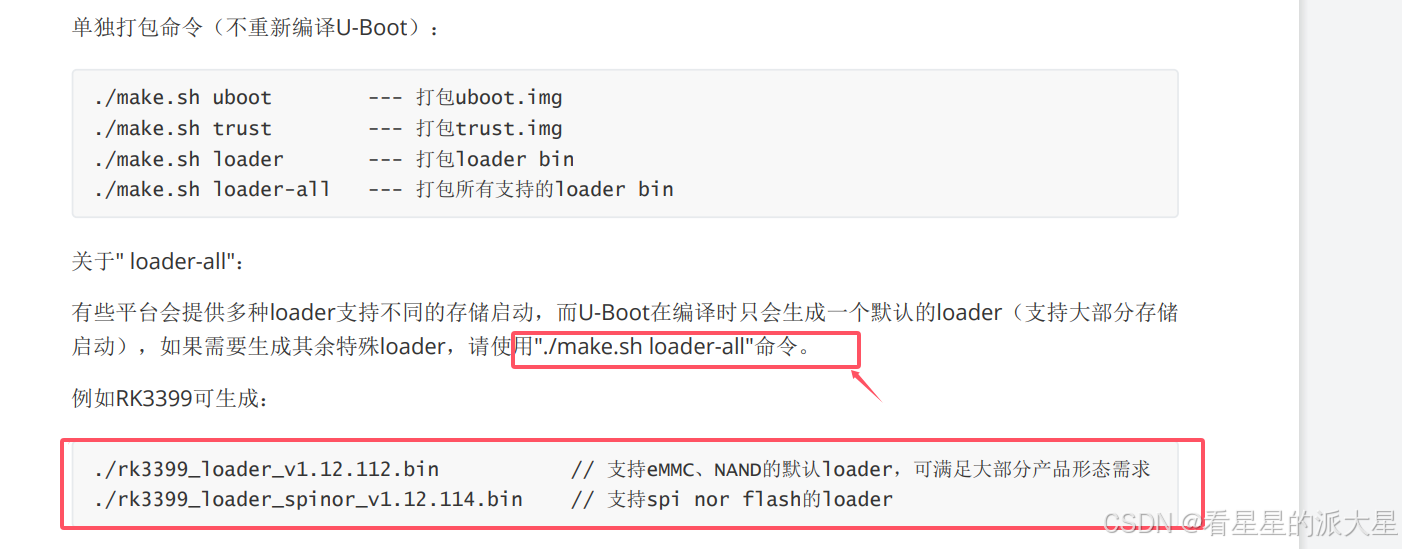

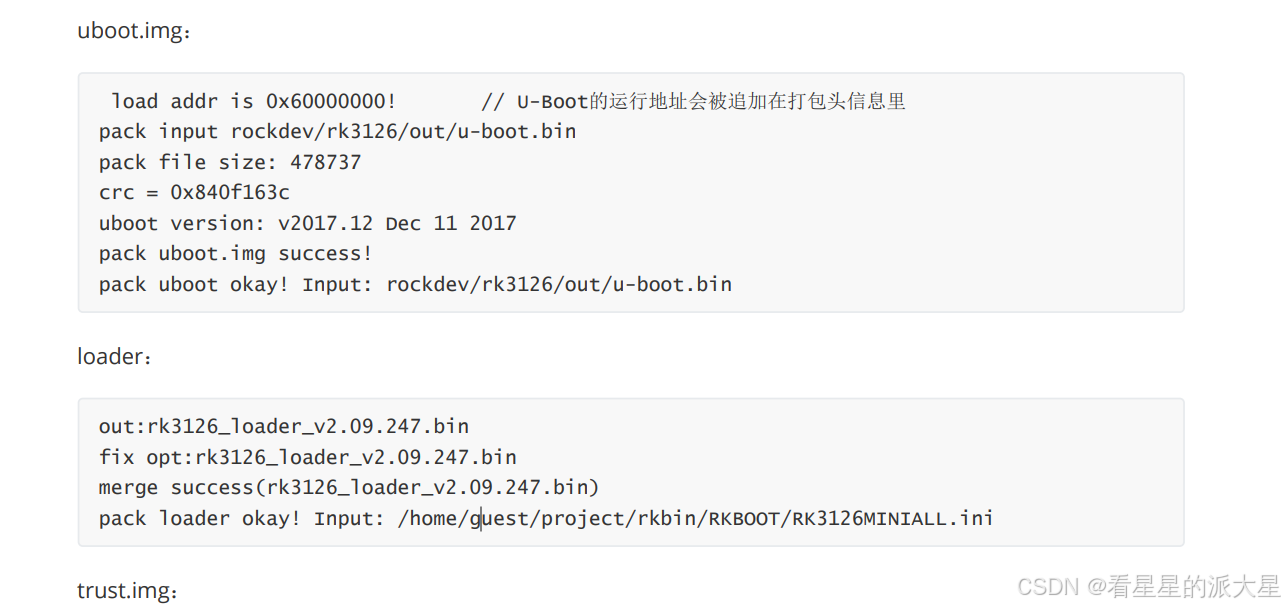

这里应该就是bl2 了，但是 这里有重复文件，不是很理解。

这应该就是我烧写的哪个minloader.bin
