Spring Cloud Alibaba Nacos_配置中心与服务发现（六）–综合架构实战（1）

一、Nacos 服务发现-Spring Cloud Alibaba 综合架构实战-总体架构介绍

1、spring cloud 是一个较为全面的微服务框架集。

spring cloud 集成了如服务注册发现、配置中心、消息总线、负载均衡、断路器、API 网关等功能实现。

2、阿里巴巴的 Dubbo 只是服务治理与 RPC 实现方案。

3、传统的 spring cloud 应用，使用 Ribbon 或 Feign 在微服务之间协作。

Feign 是基于 Http Restful 的调用，在高并发下的性能不够理想。

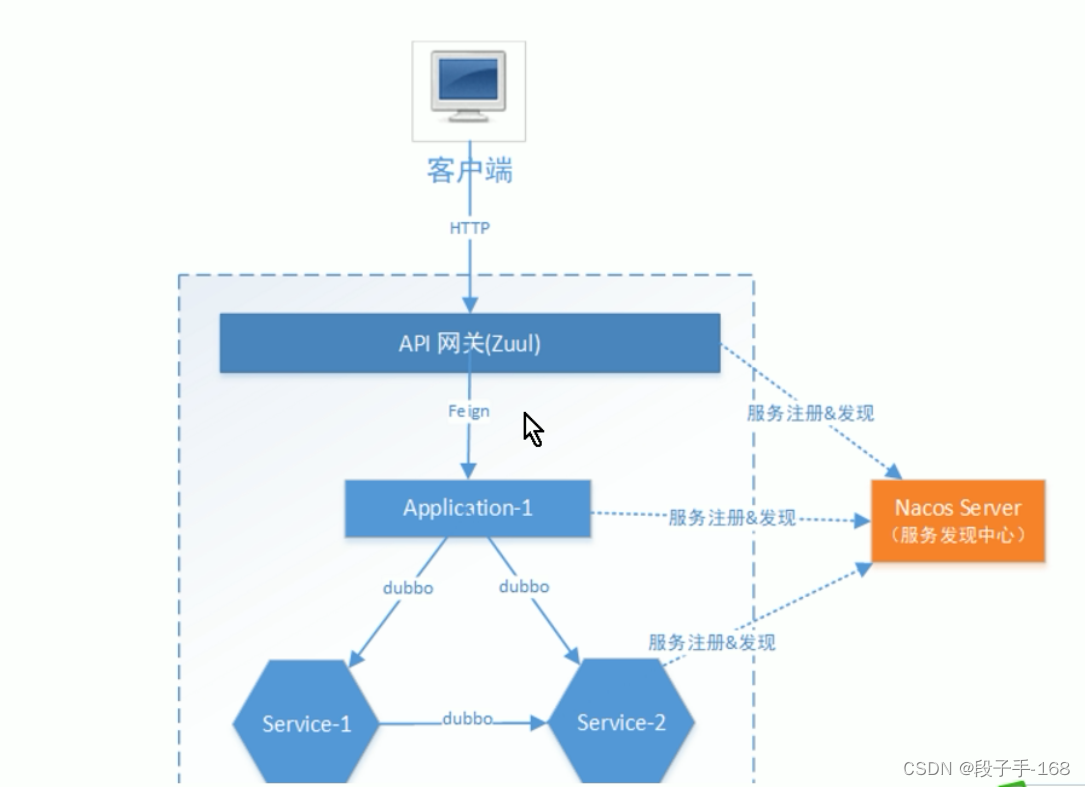

4、spring cloud alibaba 集成 Nacos 与 spring cloud 应用，它的组件说明：

1）API 网关：系统统一入口，屏蔽架构内部结构，统一安全拦截，采用 Zuul 实现。
2）application-1 ：应用1，模拟应用，提供 http 接口服务。
3）service-1 ：微服务1，模拟微服务，提供 dubbo 接口服务。
4）service-2 ：微服务2，模拟微服务，提供 dubbo 接口服务。

5、spring cloud alibaba 调用流程：

所有访问系统的请求，都要经过网关，网关转发 Http 请求至 application-1
application-1 使用 dubbo 调用 service-1 完成自身业务，而后 service-1 调用 service-2 完成自身业务。至此，完成所有组件贯穿。

---

二、Nacos 服务发现-Spring Cloud Alibaba 综合架构实战-创建工程结构

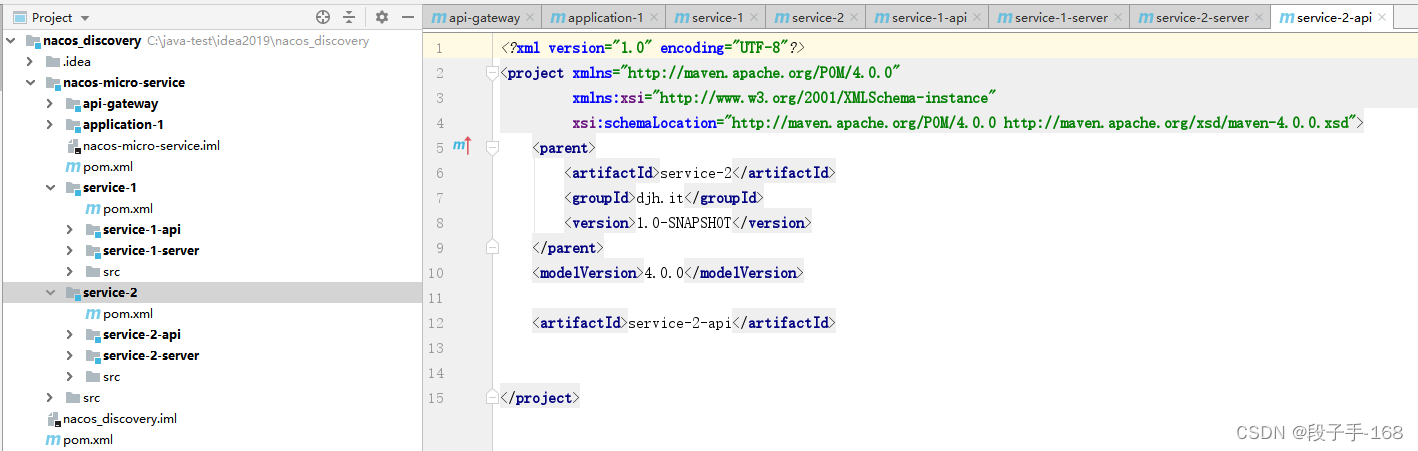

1、工程结构：采用 maven 工程

1）nacos-micro-service 整体父工程
2）api-gateway API 网关，端口：56010
3）application-1 应用1，端口：56020
4）service-1 服务1父工程
5）service-1-api 服务1 API
6）service-1-server 服务1 实现，端口：56030
7）service-2 服务2父工程
8）service-2-api 服务2 API
9）service-2-server 服务2 实现，端口：56040

2、创建父工程

创建 artifactId 名为 nacos-micro-service 的 maven 工程，此父工程继承 nacos-discovery 父工程，间接指定了 spring boot, spring cloud 以及 spring-cloud-alibaba 的依赖版本。

--> 右键 nacos_discovery 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( nacos-micro-service )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( nacos-micro-service )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service )
--> Finish

3、在父工程 nacos-micro-service 下，创建各个子工程（子模块）

1）创建 api-gateway 子工程（子模块）API 网关，端口：56010

--> 右键 nacos-micro-service 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( api-gateway )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( api-gateway )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\ api-gateway)
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\api-gateway )
--> Finish

2）创建 application-1 子工程（子模块）应用1，端口：56020

--> 右键 nacos-micro-service 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( application-1 )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( application-1 )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\application-1 )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\application-1 )
--> Finish

3）创建 service-1 子工程（子模块）服务1父工程

--> 右键 nacos-micro-service 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( service-1 )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( service-1 )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-1 )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-1 )
--> Finish

4）创建 service-2 子工程（子模块）服务2父工程

--> 右键 nacos-micro-service 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( service-2 )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( service-2 )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-2 )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-2 )
--> Finish

4、在服务1父工程 service-1 子工程（子模块）再创建二级子工程（子模块）

1）创建 service-1-api 子工程（子模块） 服务1 API

--> 右键 service-1 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( service-1-api )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( service-1-api )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-1\service-1-api )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-1\service-1-api )
--> Finish

2）创建 service-1-server 子工程（子模块） 服务1 实现，端口：56030

--> 右键 service-1 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( service-1-server )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( service-1-server )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-1\service-1-server )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-1\service-1-server )
--> Finish

5、在服务2父工程 service-2 子工程（子模块）再创建二级子工程（子模块）

1）创建 service-2-api 子工程（子模块） 服务2 API

--> 右键 service-2 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( service-2-api )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( service-2-api )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-2\service-2-api )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-2\service-2-api )
--> Finish

2）创建 service-2-server 子工程（子模块） 服务2 实现，端口：56040

--> 右键 service-2 父工程
--> Modules
--> Maven
--> Groupld : ( djh.it )
	Artifactld : ( service-2-server )
	Version : 1.0-SNAPSHOT
--> Next
--> Module name: ( service-2-server )
	Content root : ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-2\service-2-server )
	Module file location: ( C:\java-test\idea2019\nacos_discovery\nacos-micro-service\service-2\service-2-server )
--> Finish

---

三、Nacos 服务发现-Spring Cloud Alibaba 综合架构实战-实现 application1 子模块。

1、在 application-1 子工程（子模块）应用1 中的 pom.xml 文件中，导入依赖项。

application1 属于 应用层，提供 http 接口服务。所以需要导入以下包。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>nacos-micro-service</artifactId>
        <groupId>djh.it</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>application-1</artifactId>

    <dependencies>

        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

    </dependencies>

</project>

<!-- C:\java-test\idea2019\nacos_discovery\nacos-micro-service\application-1\pom.xml -->

**2、在 application-1 子工程（子模块）中，实现 application-1 功能，

创建 Controller 类 Application1Controller.java**

/**
 *   C:\java-test\idea2019\nacos_discovery\nacos-micro-service\application-1\src\main\java\djh\it\microservice\application1\controller\Application1Controller.java
 *
 *   2024-4-12 application-1 子工程（子模块）创建 Controller 类 Application1Controller.java
 *   application1 属于 应用层，提供 http 接口服务。
 */

package djh.it.microservice.application1.controller;

import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
public class Application1Controller {

    // 需要注入 service（基于 dubbo 协议）


    @GetMapping("/service")
    public String service(){
        return "test";
    }
}

**3、在 application-1 子工程（子模块）中，实现 application-1 配置功能，

创建 bootstrap.yml 配置文件，（纯粹的 dubbo 服务消费者，配置起来更简单）**

##C:\java-test\idea2019\nacos_discovery\nacos-micro-service\application-1\src\main\resources\bootstrap.yml

server:
  port: 56020  # 启动端口 命令行注入
  servlet:
    context-path: /application1

spring:
  application:
    name: application1  #spring应用名, # 注意 FeignClient 不支持名字带下划线
  main:
    allow-bean-definition-overriding: true # SpringBoot2.1 需要设定。
  cloud:
    nacos:
      config:  # 表示配置管理
        server-addr: 127.0.0.1:8848  # 配置中心地址
        file-extension: yaml  # 配置文件后缀名。
        namespace: b75c342f-8aeb-4f5a-a1d3-21f0738d7960  # dev开发环境(nacos-1.1.3)。
        group: NACOS_MICROSERVICE_GROUP  # xx业务组。
      discovery:  # 表示服务发现
        server-addr: 127.0.0.1:8848  # nacos服务器地址
        namespace: b75c342f-8aeb-4f5a-a1d3-21f0738d7960  # dev开发环境(nacos-1.1.3)
        cluster-name: DEFAULT

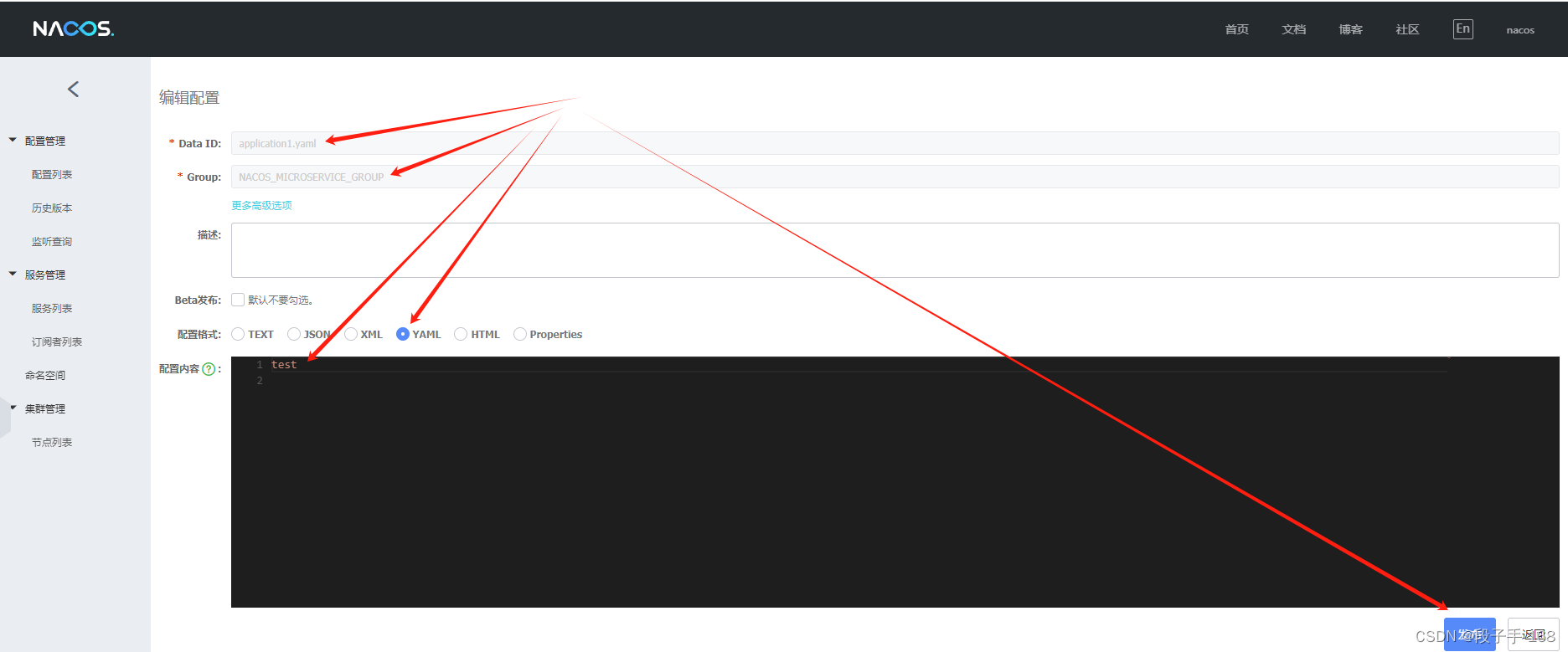

**4、浏览器地址栏输入：http://127.0.0.1:8848/nacos

登录 nacos 服务，在配置列表的，dev 开发环境，创建新配置**

Data ID : application1.yaml
Group : NACOS_MICROSERVICE_GROUP
配置格式 ：YAML
配置内容 ：test

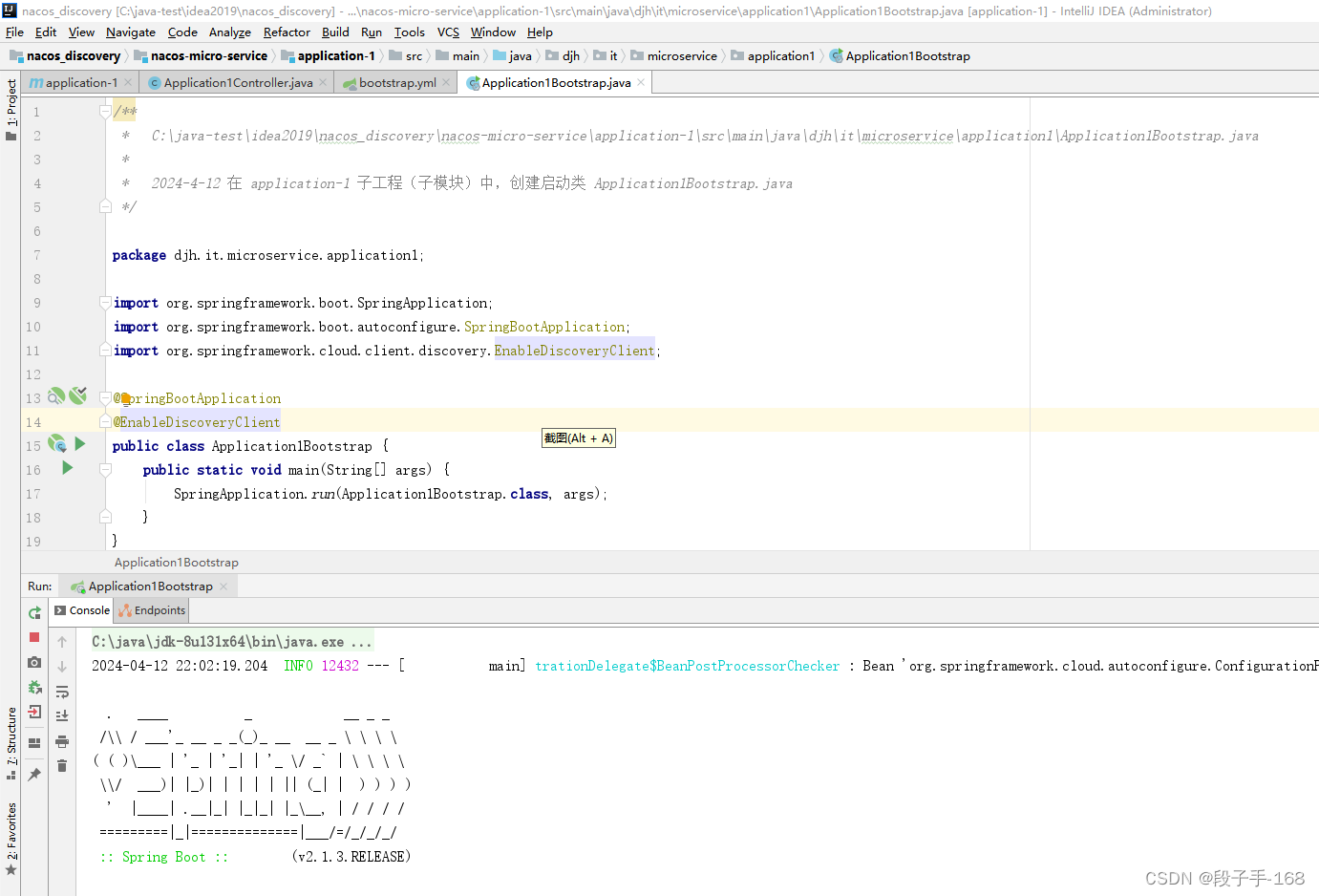

5、在 application-1 子工程（子模块）中，创建启动类 Application1Bootstrap.java

/**
 *   C:\java-test\idea2019\nacos_discovery\nacos-micro-service\application-1\src\main\java\djh\it\microservice\application1\Application1Bootstrap.java
 *
 *   2024-4-12 在 application-1 子工程（子模块）中，创建启动类 Application1Bootstrap.java
 */

package djh.it.microservice.application1;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;

@SpringBootApplication
@EnableDiscoveryClient
public class Application1Bootstrap {
    public static void main(String[] args) {
        SpringApplication.run(Application1Bootstrap.class, args);
    }
}

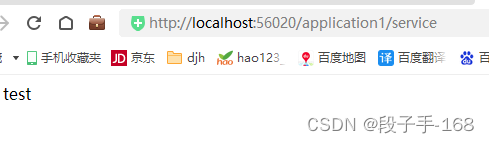

6、浏览器地址栏输入：http://localhost:56020/application1/service

输出结果：test
