SLB628 High Efficiency 1.2MHz 2A Step Up Converter

SLB628是一款高性能的开关电源模块，其最大输出电压为28V，最大输出电流为2A，频率高达1.2MHZ。该模块采用了内部4A限流、自动调频和内置80mΩ功率管等先进技术，具有出色的稳定性和可靠性，广泛应用于各种电子设备中。

首先，让我们来了解一下SLB628的内部结构。该模块采用了高效的PWM控制技术，通过内部4A限流和自动调频功能，实现了对输出电压和电流的精确控制。同时，内置80mΩ功率管也保证了模块的转换效率和散热性能。这种结构使得SLB628具有出色的电气性能和稳定性，能够在高温、高湿等恶劣环境下长时间稳定工作。

除了内部结构的优势外，SLB628还具有广泛的应用范围。它可以被用于各种需要高效、稳定电源的电子设备中，如通信设备、工业自动化、医疗设备、安防设备等。同时，其小巧的体积和方便的安装方式也使得它成为了众多工程师的首选。

在实际应用中，SLB628的表现也非常出色。由于其内部4A限流和自动调频功能，它能够有效地防止过流和过热等问题的发生，保证了设备的稳定运行。同时，其内置80mΩ功率管也提供了出色的散热性能，使得模块能够在高温环境下长时间工作而不易损坏。

此外，SLB628还具有其他一些优点。例如，它的输入电压范围广泛，可以适应不同的电源电压；其高效率和低功耗也符合现代电子设备对于节能减排的要求；同时，它还具有良好的电磁兼容性，能够减少对其他设备的干扰。

综上所述，SLB628是一款非常优秀的开关电源模块，具有出色的电气性能、稳定性和广泛的应用范围。它的出现为现代电子设备的发展提供了强有力的支持，也为工程师们带来了更加便捷和可靠的电源解决方案。在未来，随着科技的不断进步和应用领域的不断拓展，相信SLB628将会在更多领域得到广泛的应用和推广。


GENERAL DESCRIPTION

The SLB628 is a constant frequency, 6-pin SOT23

current mode step-up converter intended for small,

low power applications. The SLB628 switches at

1.2MHz and allows the use of tiny, low cost

capacitors and inductors 2mm or less in height.

Internal soft-start results in small inrush current and

extends battery life.

The SLB628 features automatic shifting to pulse

frequency modulation mode at light loads. The

SLB628 includes under-voltage lockout, current

limiting, and thermal overload protection to prevent

damage in the event of an output overload. The

SLB628 is available in a small 6-pin SOT-23

package.

FEATURES

Integrated 80mΩ Power MOSFET

2V to 24V Input Voltage

1.2MHz Fixed Switching Frequency

Internal 4A Switch Current Limit

Adjustable Output Voltage

Internal Compensation

Up to 28V Output Voltage

Automatic Pulse Frequency Modulation Mode at Light Loads

up to 96% Efficiency

Available in a 6-Pin SOT23-6 Package

APPLICATIONS

Battery-Powered Equipment

Set-Top Boxed

LCD Bais Supply

DSL and Cable Modems and Routers

Networking cards powered from PCI or PCI express slots

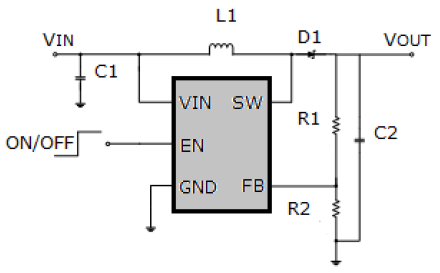

TYPICAL APPLICATION
