01 心肺复苏

---

一、前言

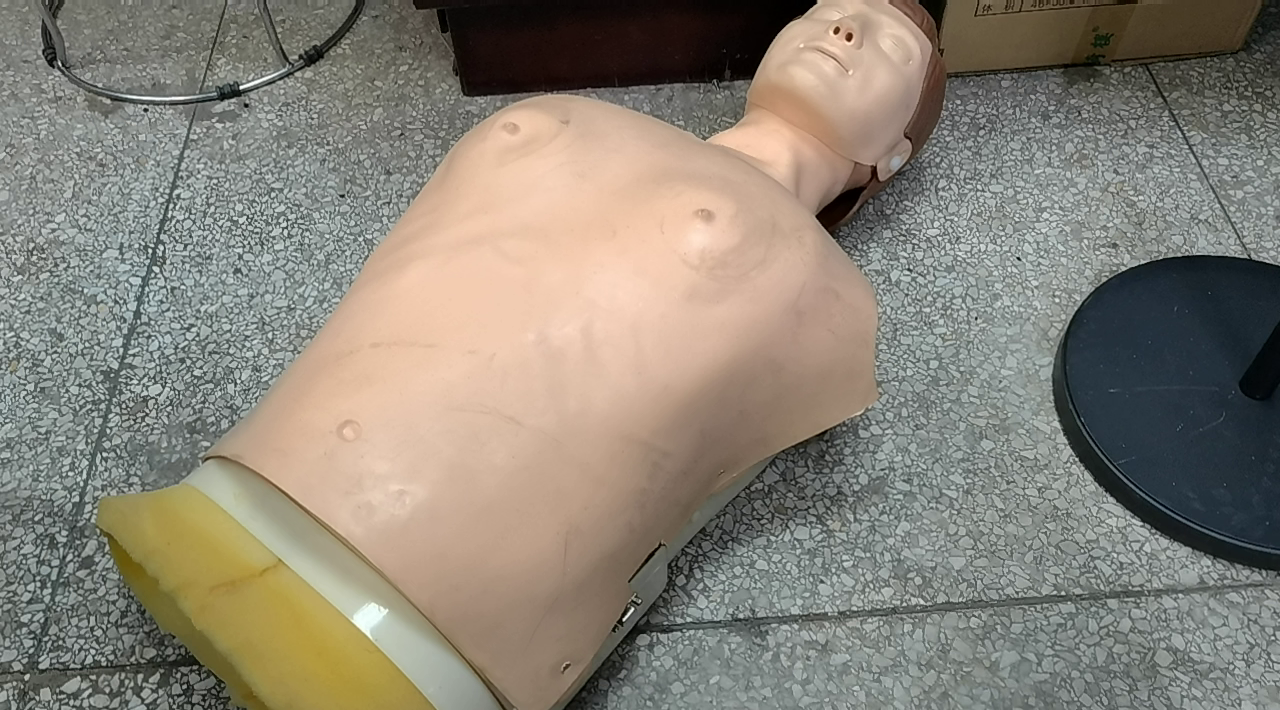

  这是一个之前在项目中所使用到的心肺复苏人体模型。  它用于训练医护专业学生进行心肺复苏急救技能。  它带有计算机输出接口。  这个模型已经撂荒很长时间，  在抛弃他之前， 查看一下它内部的一些传感器。

二、内部传感器

1、压力传感器

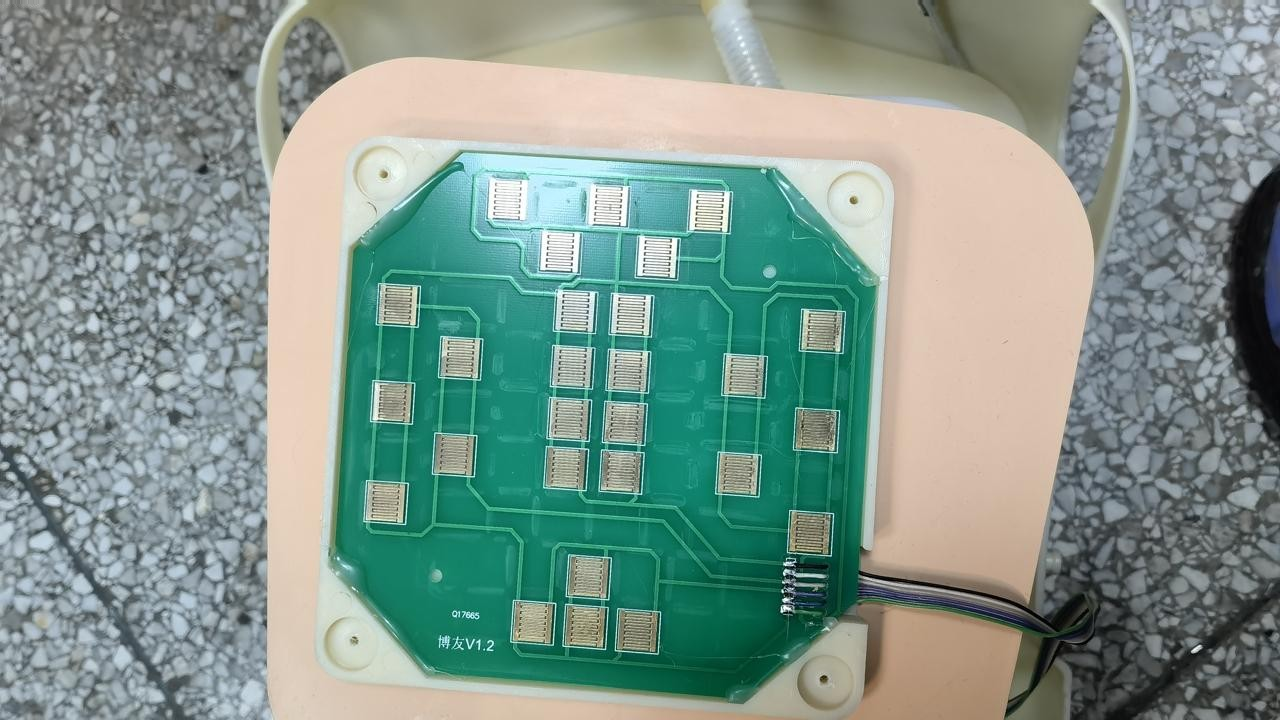

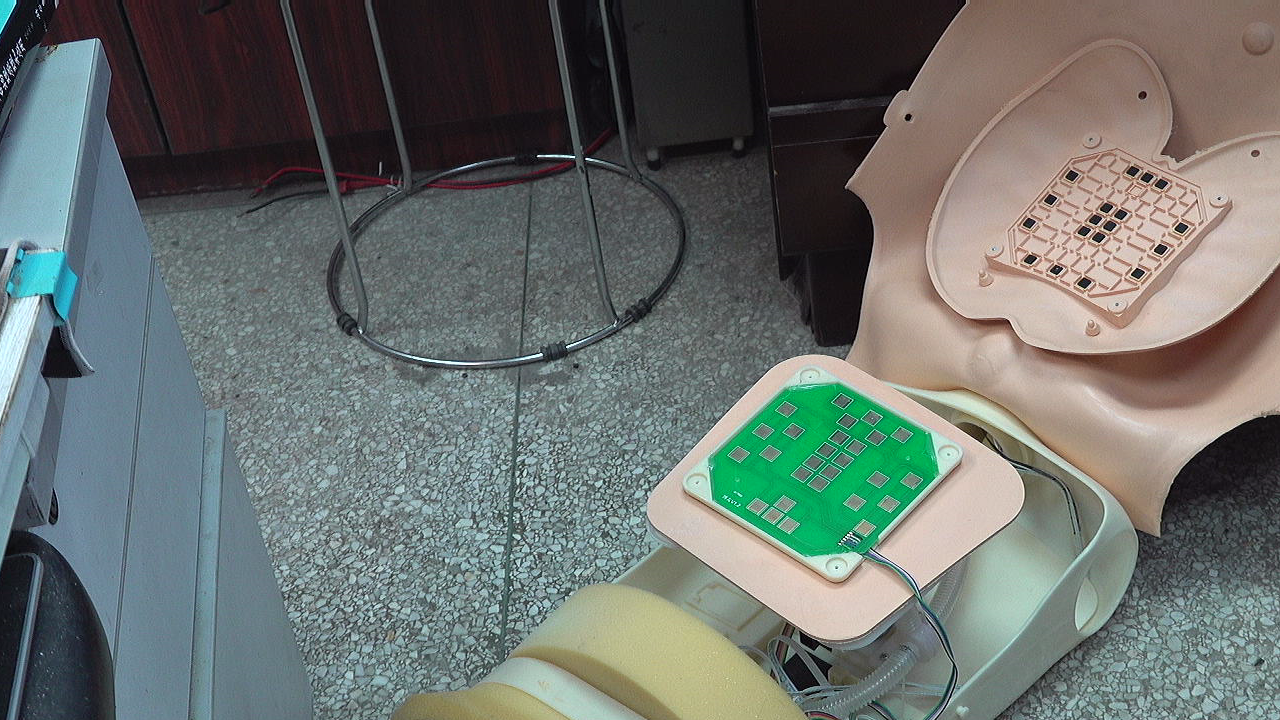

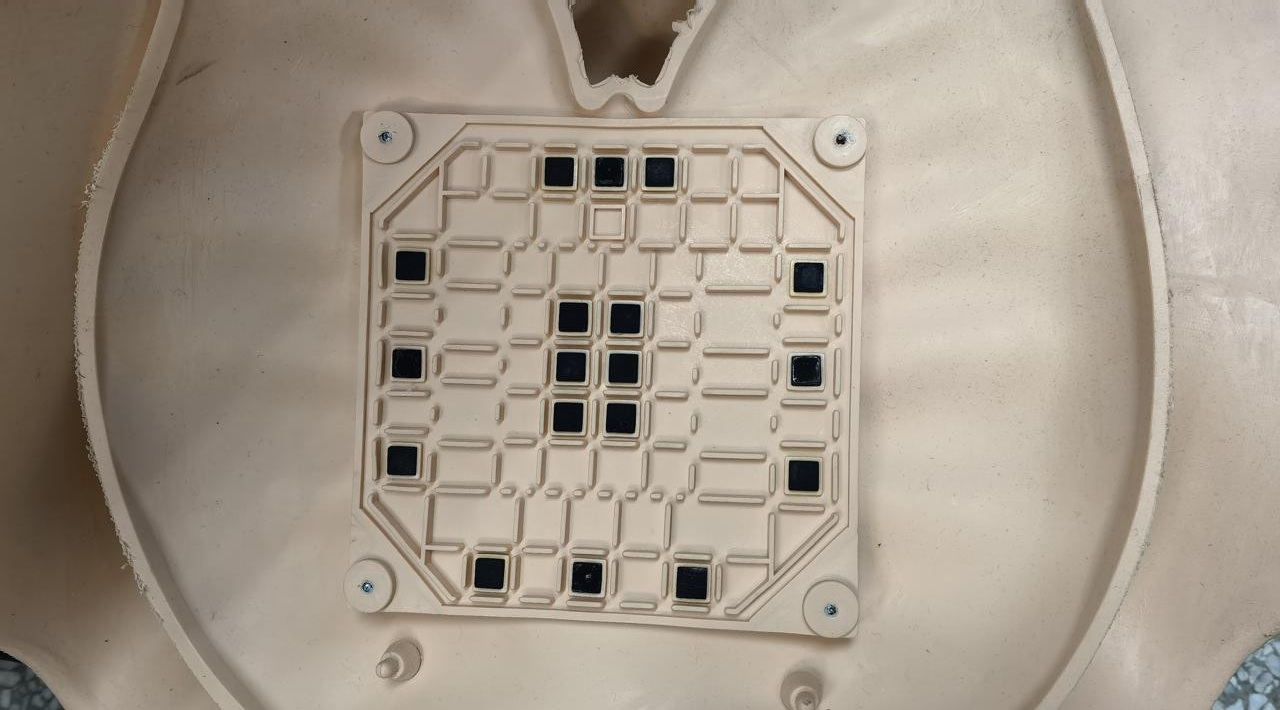

  最上面， 人体模型胸部有一个按键盘。  这与普通电路导电橡胶开关的结构很相似。 它具有镀金的插指电极， 上面有黑色的导电橡胶块。  可以知道， 当导电橡胶块压在电极上， 可以使得电极导通， 从而可以感知救护过程中按压位置是否正确。

2、呼吸气囊

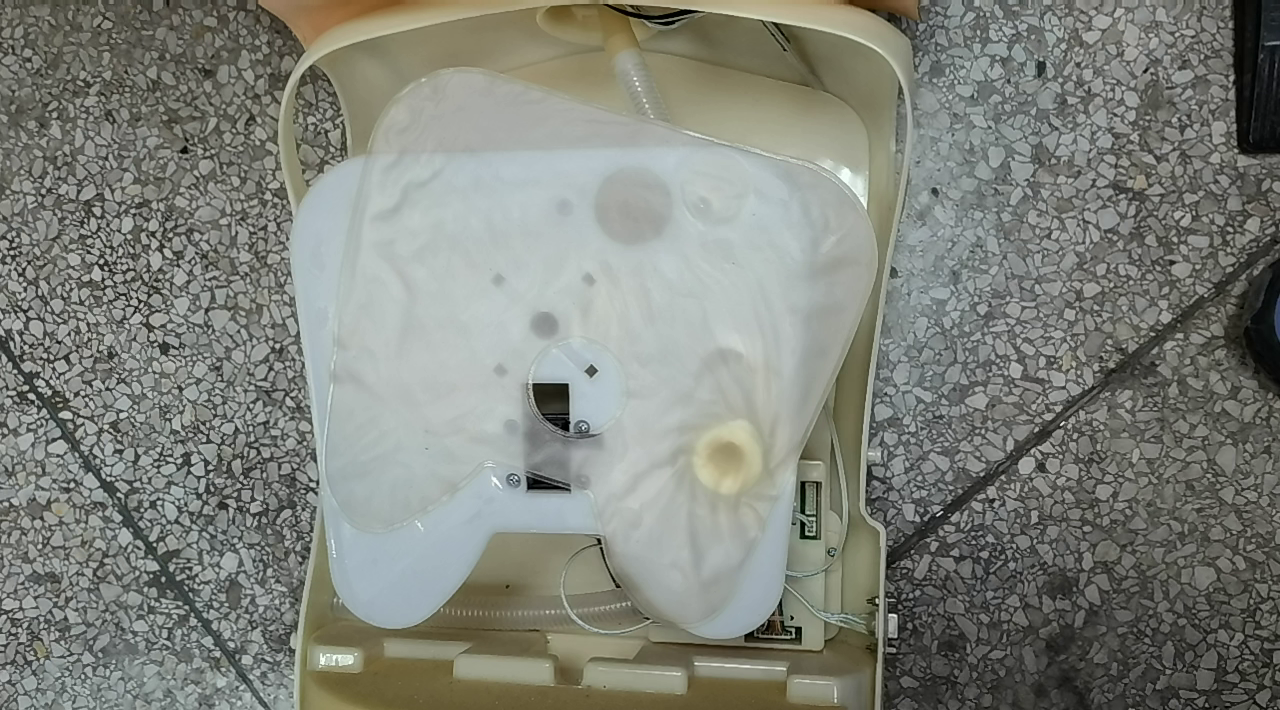

  在胸部压力板下面， 有一个塑料气囊。 这应该是用于测量人工呼吸过程的。  气囊的输气管连接到模拟人生的嘴部。  救护人员在进行人工呼吸的时候， 会使得气囊鼓起， 从而可以被上面的压力传感器测量到。

3、胸部位移

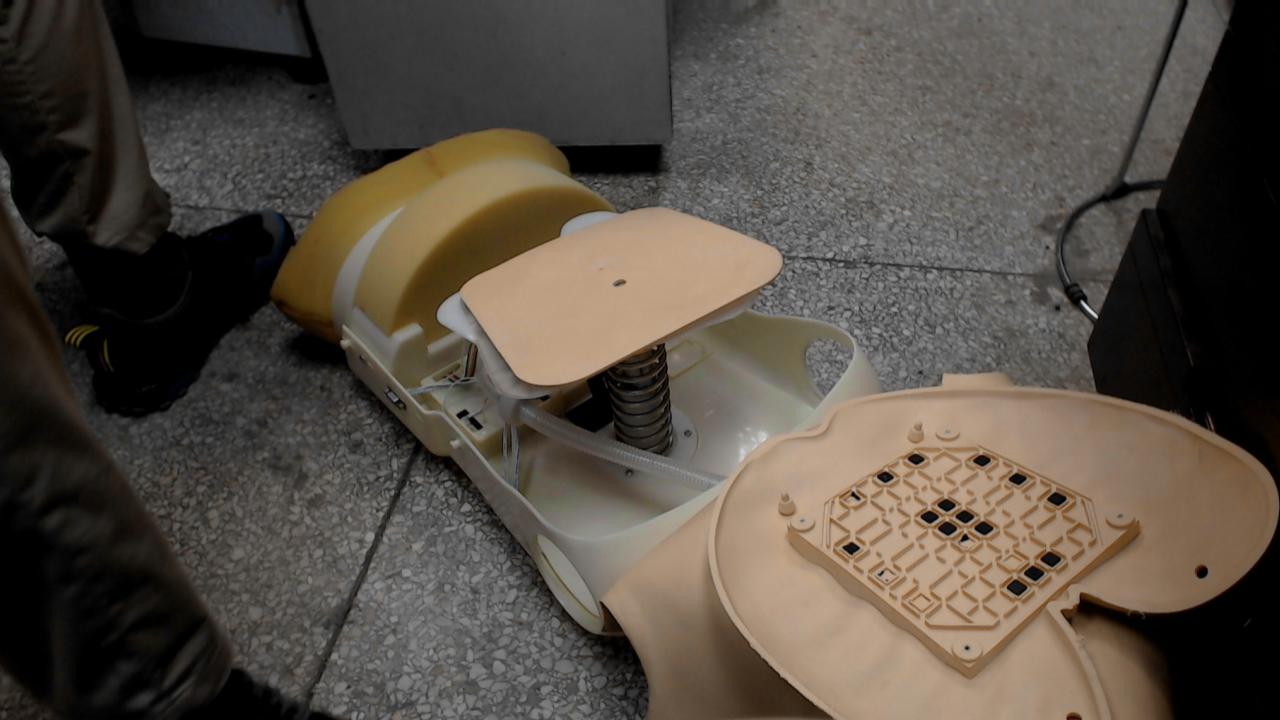

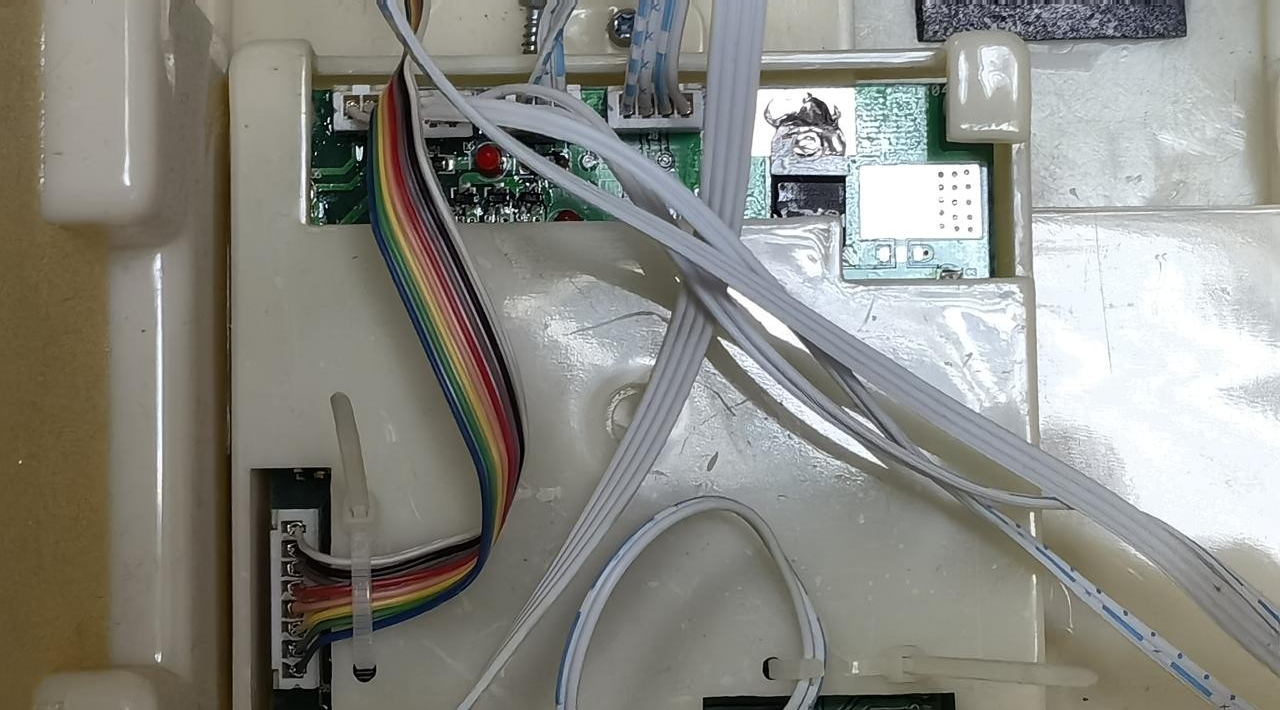

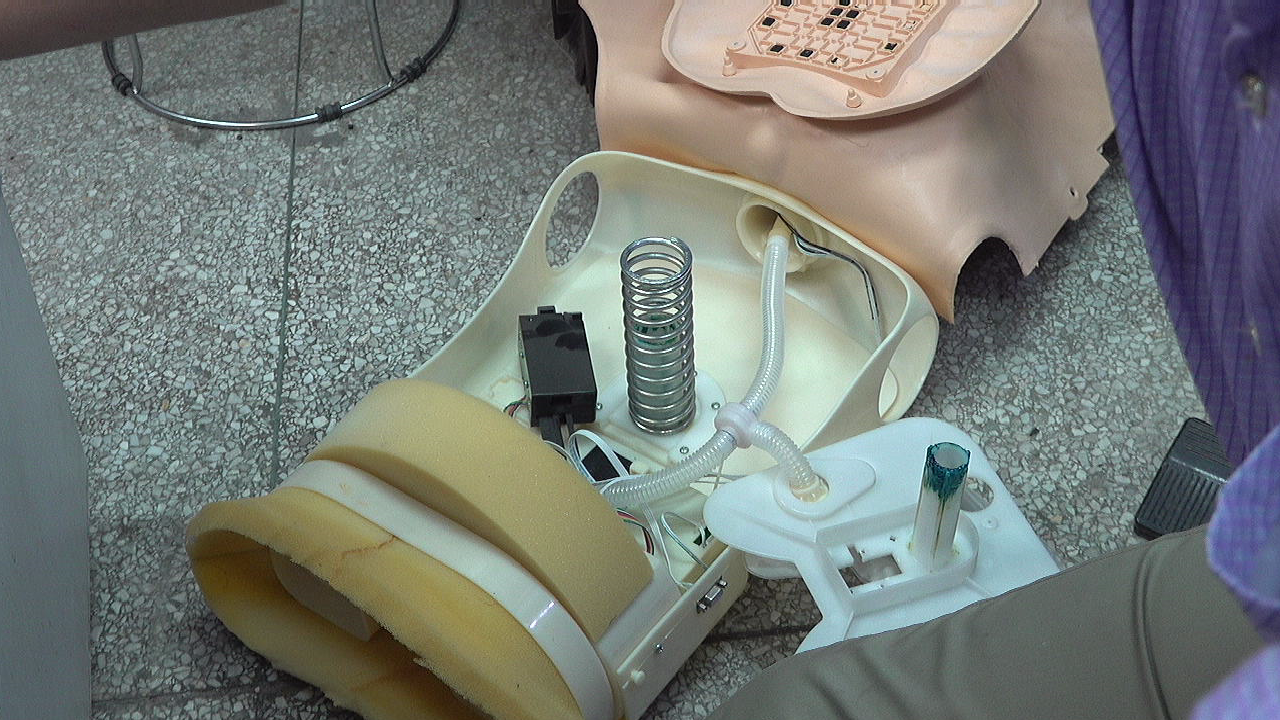

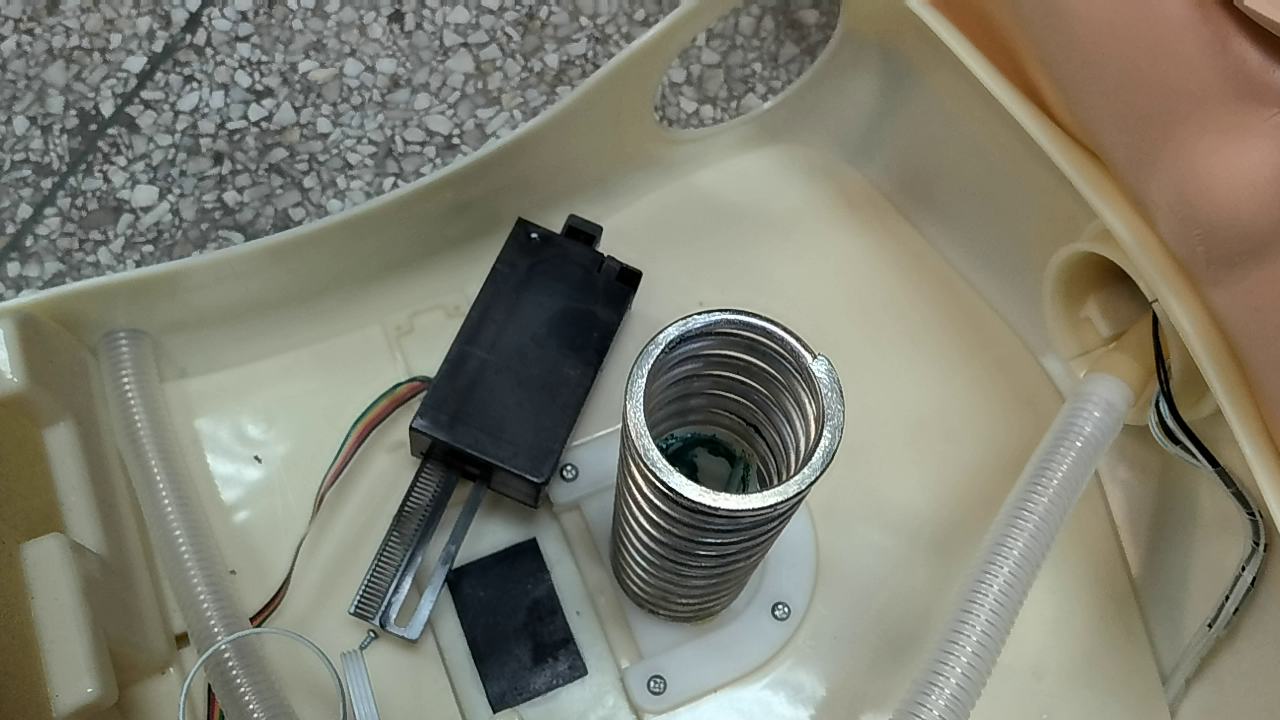

  可以看到胸部有一个很大的钢筋弹簧，  它应该是用于模拟手臂按压胸部过程。  上下有一定的行程。  这个黑色盒子上使用光栅测量向下移动距离。  最终数据由这里面的电路完成测量。

4、头部传感器

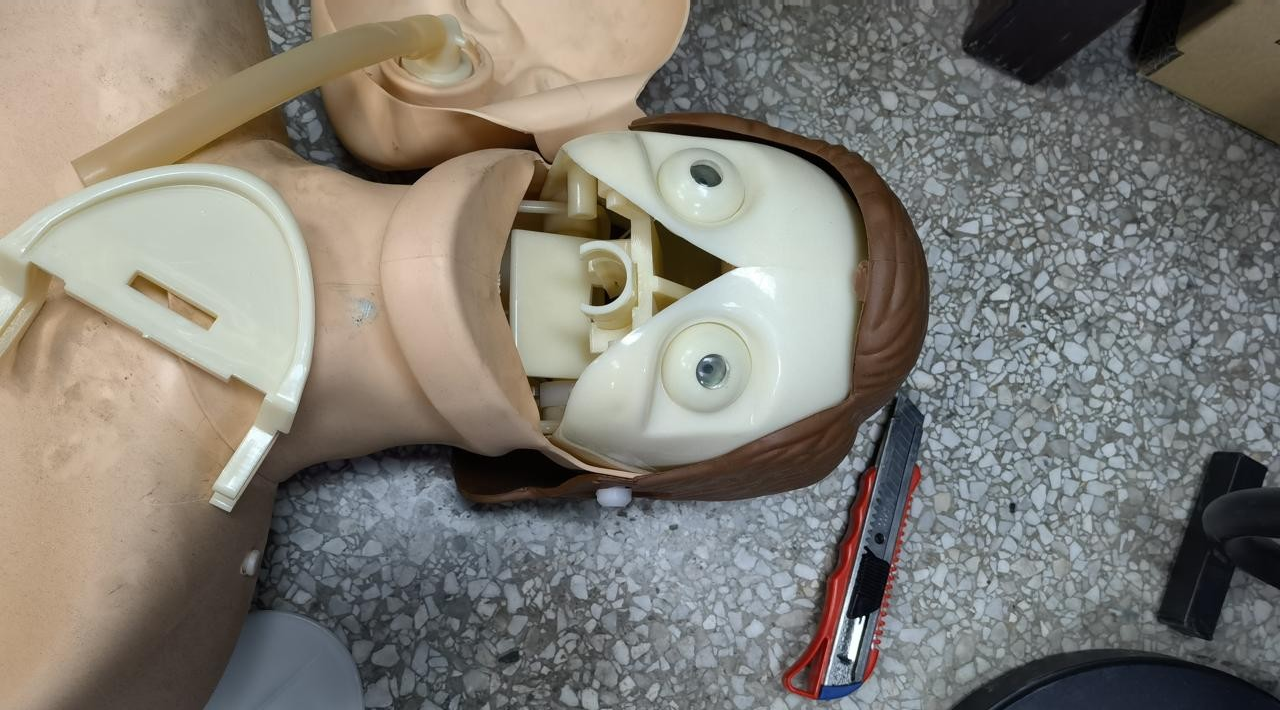

  模型人的头部中还有一些传感器。  下颚部分有一个微动开关。  眼球部分有光电传感器。  应该是记录急救过程中是否对口腔和眼部进行检查的过程。

三、电子部件

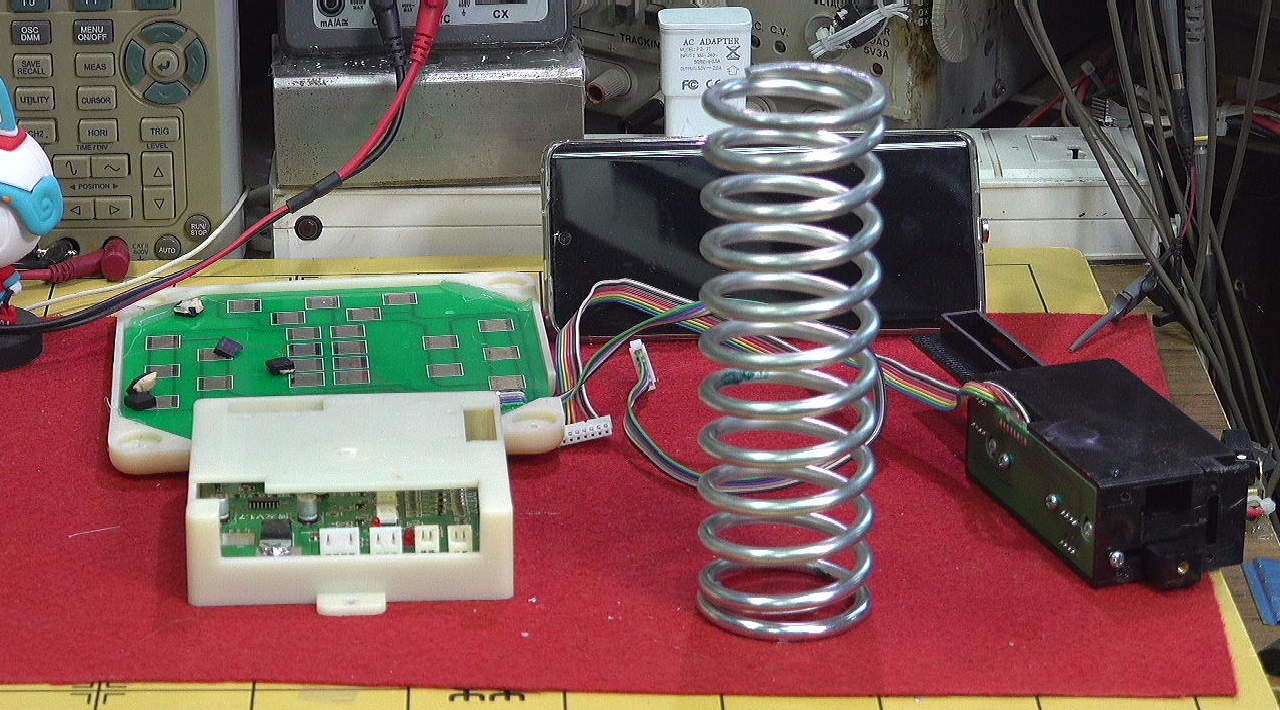

  现在盘点一下拆卸下来的传感器。  这是利用导电橡胶测量按压部位传感器， 。  这个行程开关再加上强力弹簧用来测量按压距离。  这是控制电路板。 这个弹簧还是蛮给力的。  到此为止， 我们对于这个心肺复苏模拟人内部传感器进行了拆卸和梳理。

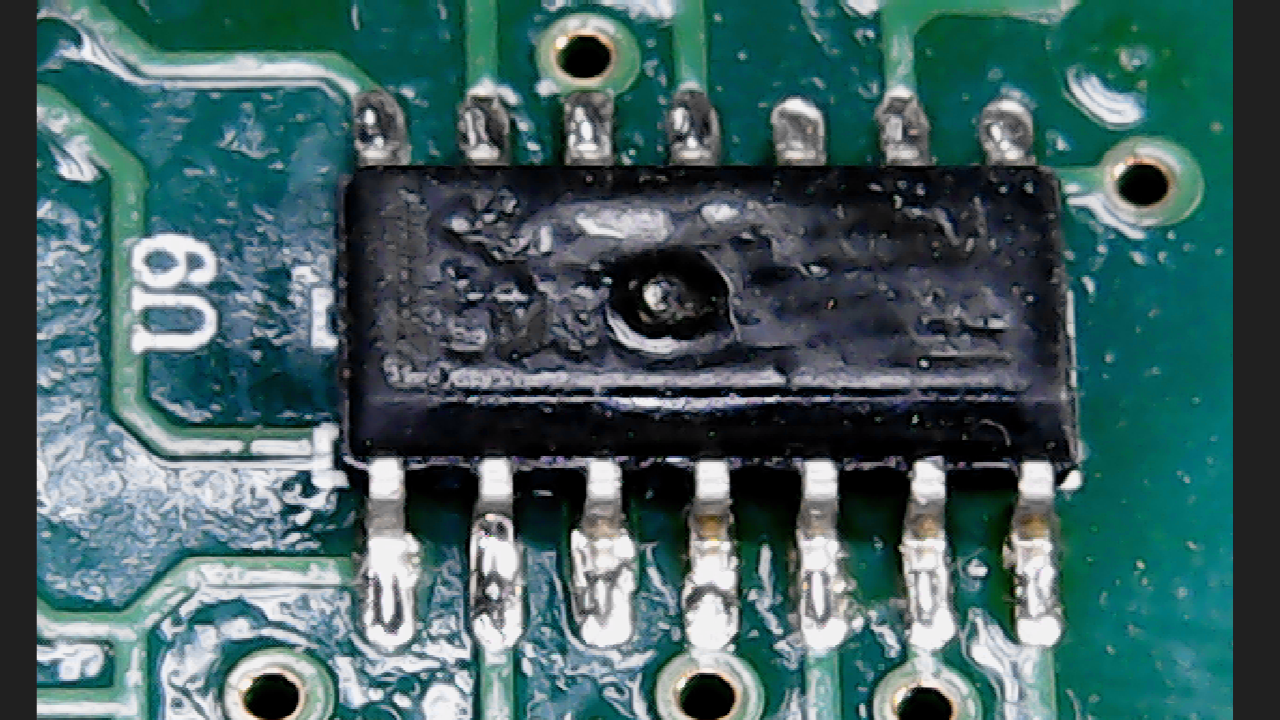

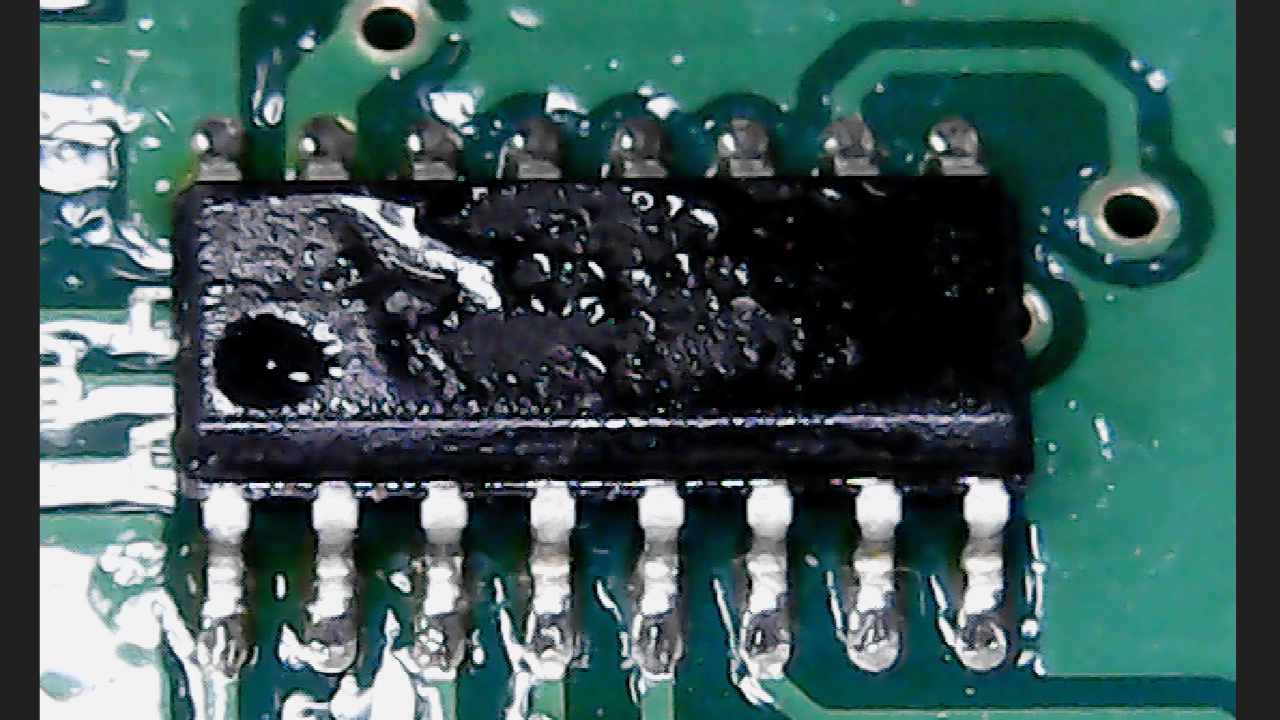

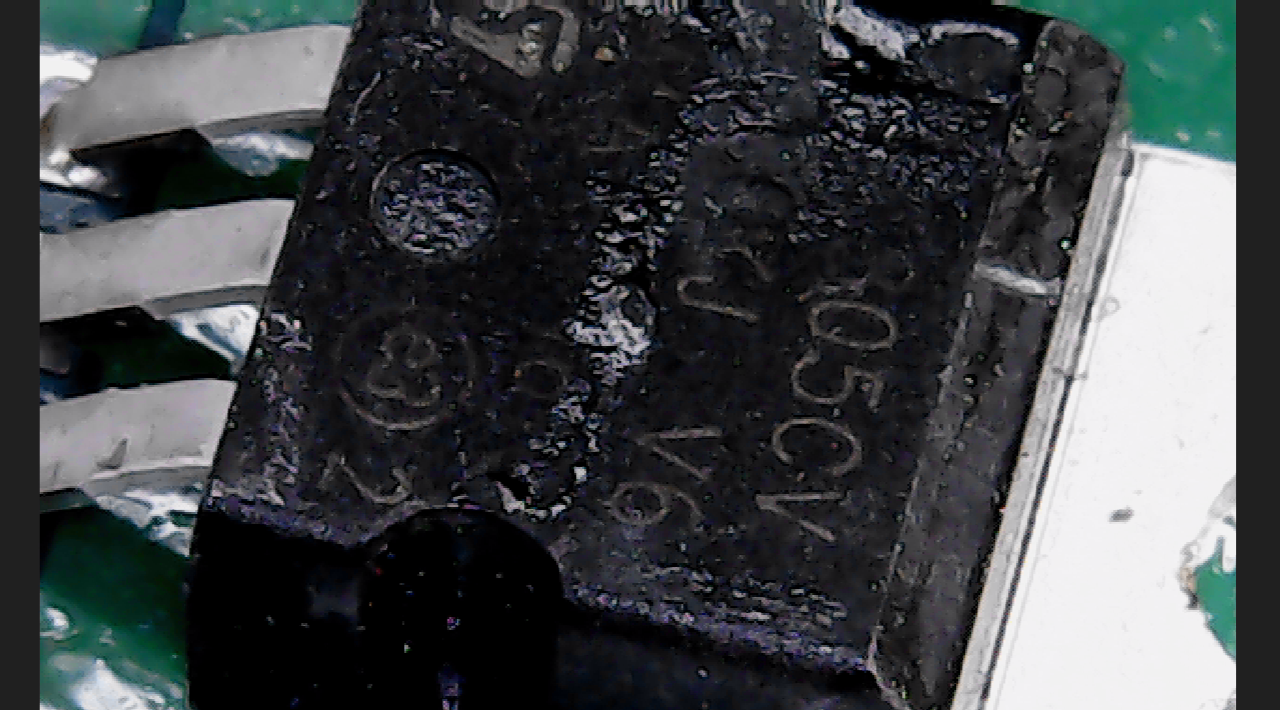

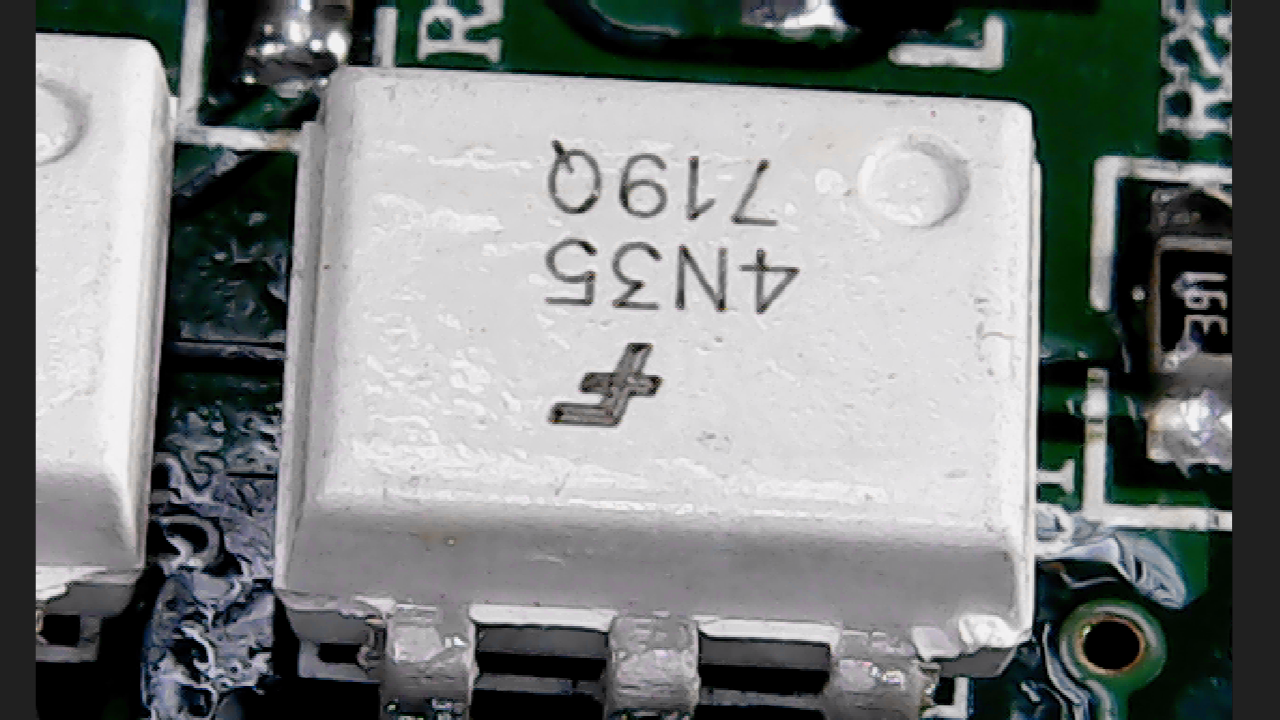

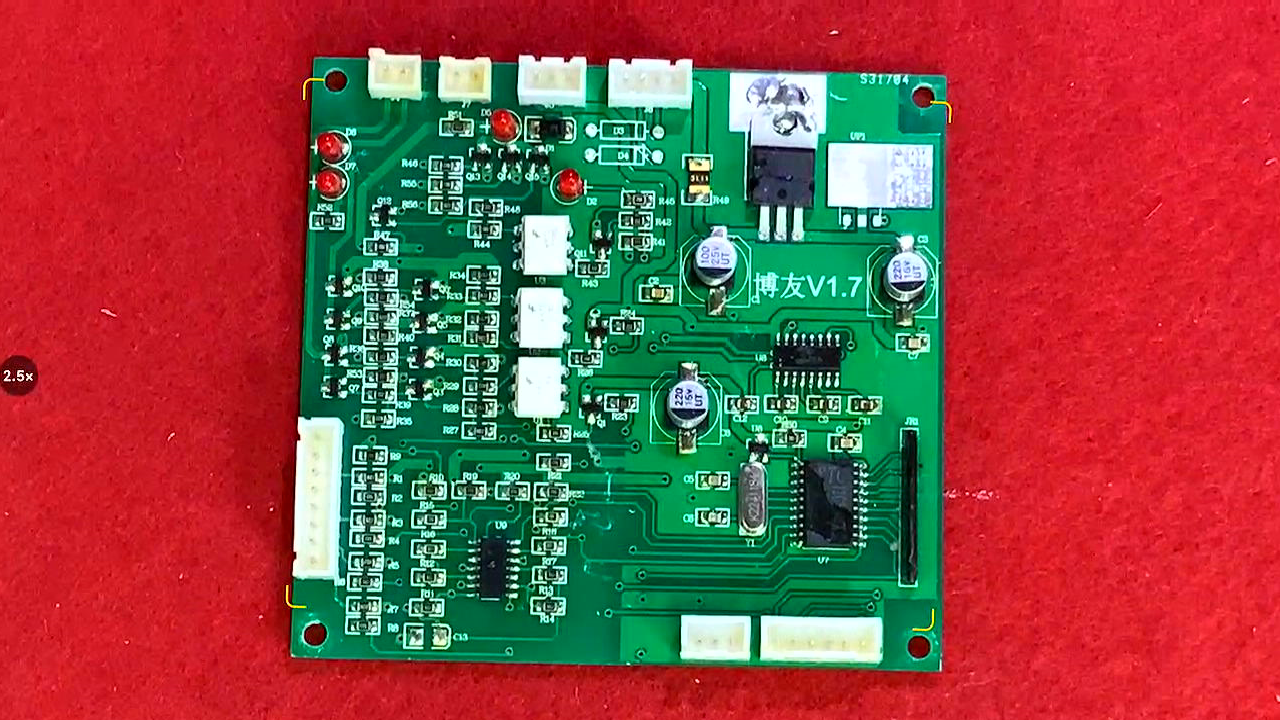

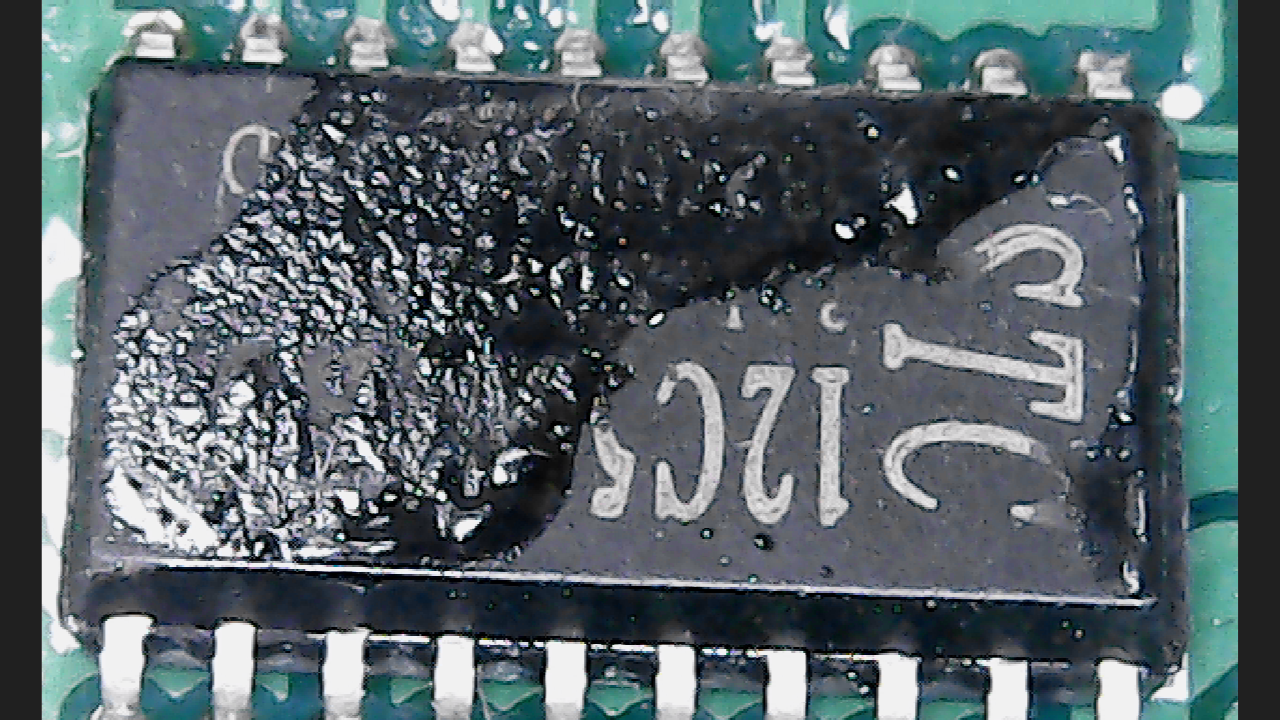

  电路板上的元器件都在正面，  包括有三个SOP封装的芯片，  还有光电隔离， 稳压芯片等。  这个单片机看起来应该是 STC 型号的单片机。  型号大体为STC12C5 。 这个 SOP16封装的芯片应该是 TTL 转RS232接口芯片。   这颗SOP14封装的芯片应猜测应该是 运放。  光耦的型号比较清楚， 4N35。  这是一个三极管输出的隔离光耦。 不太清楚为何使用光耦。  这是一个非常常用的 7805 稳压芯片。  给单片机提供 5V 电源。

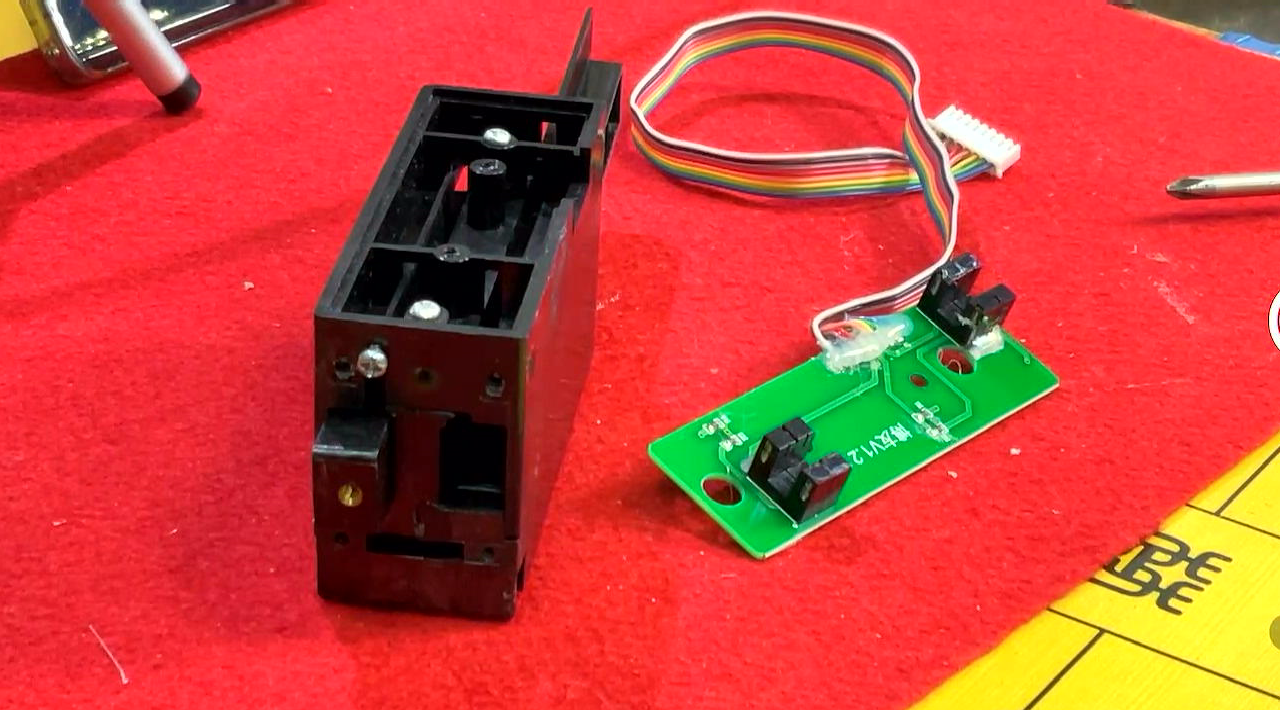

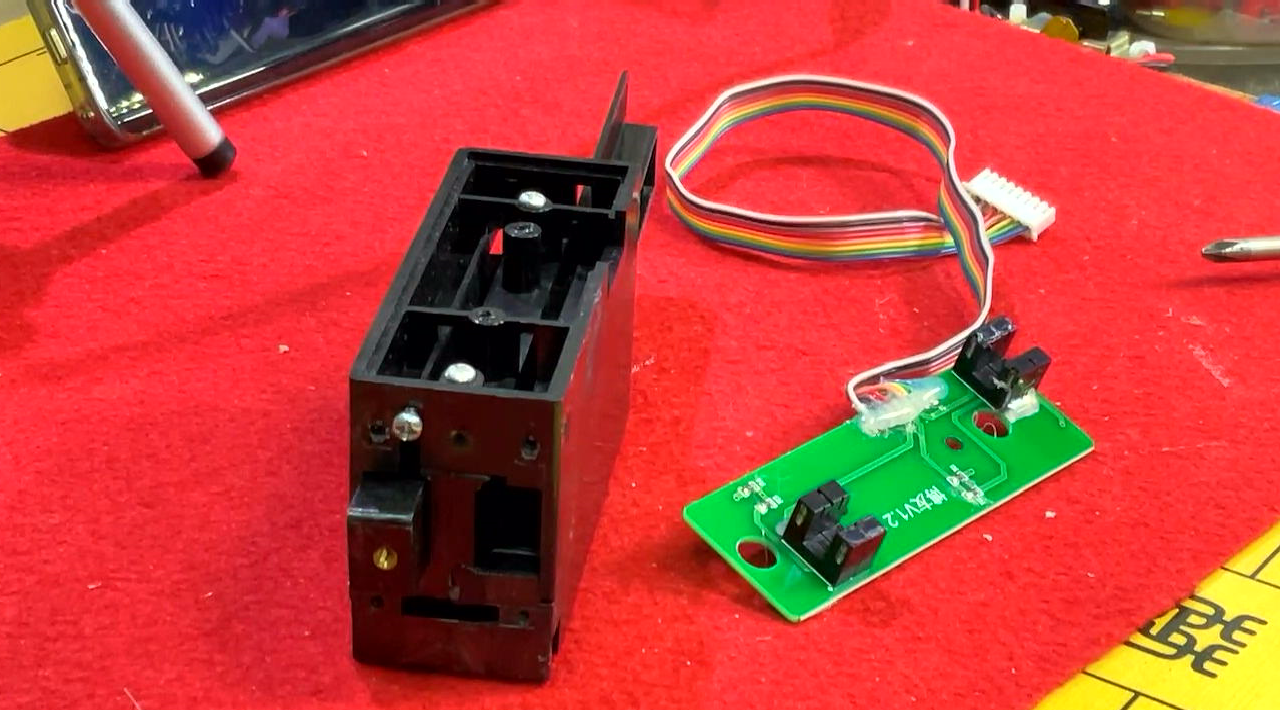

  这是用于测量形成的光栅传感器， 它包括机械光栅和光电管。  光栅可以伸缩移动。  光电管用于测量移动的距离。



※ 总  结 ※

---

  本文记录了一个心肺复苏人体模型内部的传感器，   这些传感器测量心肺复苏过程中的一些操作。 也许将来这些测量过程，  都可以使用计算机视觉和人工智能来完成。 ·不再需要这些测量传感器了。

---
