1、项目简介

1.1 系统构成

本设计由STM32F103C8T6单片机核心板电路+蓝牙模块+RGB彩灯电路+舵机+红外检测电路组成。

1.2 系统功能

• 1、基于stm32舞台彩灯控制器设计app控制系统有两种模式，自动模式与手动模式。
• 2、手动模式下可以通过手机APP对RGB彩灯进行控制。
• 3、可以通过APP控制RGB彩灯的颜色，旋转角度，亮度。
• 4、自动模式下根据RGB彩灯会根据人体位置自动旋转。

1.3 演示视频

• https://www.bilibili.com/video/BV1fg4y127kW
• 视频简介中包含资料

2、部分电路设计

2.1 STM32F103C8T6核心系统电路设计

STM32F103C8T6单片机最小系统电路由复位电路、时钟电路和电源电路。拥有这三部分电路后，单片机即可正常工作。

单片机最小系统原理图如下图所示：

实物图：

2.2 WS2812RGB彩灯电路设计

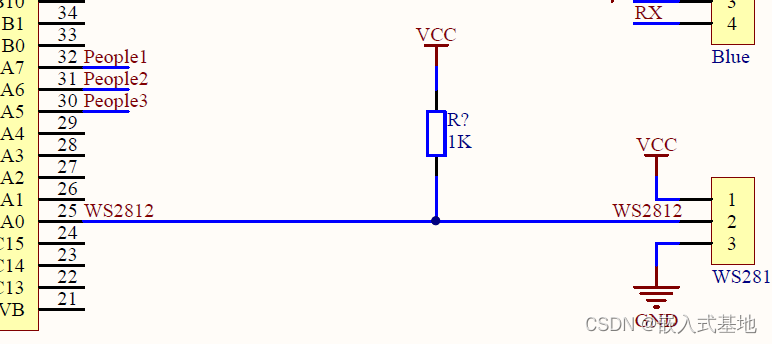

其具体电路原理图如下图所示：

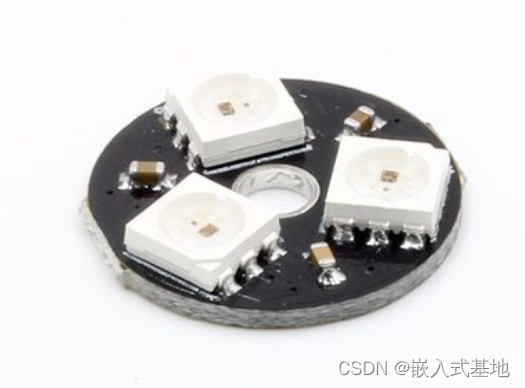

实物图如下图所示：

3、部分代码展示

3.1 控制WS2812显示颜色

void WS2812_send(uint8_t (*color)[3], uint16_t len)
{
	uint8_t i;
	uint16_t memaddr;
	uint16_t buffersize;
	buffersize = (len*24)+43;	// number of bytes needed is #LEDs * 24 bytes + 42 trailing bytes
	memaddr = 0;				// reset buffer memory index

	while (len)
	{
		for(i=0; i<8; i++) // GREEN data
		{
			LED_BYTE_Buffer[memaddr] = ((color[0][1]<<i) & 0x0080) ? TIMING_ONE:TIMING_ZERO;
			memaddr++;
		}
		for(i=0; i<8; i++) // RED
		{
				LED_BYTE_Buffer[memaddr] = ((color[0][0]<<i) & 0x0080) ? TIMING_ONE:TIMING_ZERO;
				memaddr++;
		}
		for(i=0; i<8; i++) // BLUE
		{
				LED_BYTE_Buffer[memaddr] = ((color[0][2]<<i) & 0x0080) ? TIMING_ONE:TIMING_ZERO;
				memaddr++;
		}
		len--;
 }

3.2 设置RGB灯的颜色，角度，亮度

void Set_Light_Color_Angle()
{

	//亮度量
	switch(USART_RX_BUF[4])
	{
		case Light_one: Light_Number = 5; break;
		case Light_two: Light_Number = 10; break;
		case Light_three: Light_Number = 15; break;
		case Light_fore: Light_Number = 20; break;
		case Light_five: Light_Number = 26; break;

	}

//	//颜色量
	switch(USART_RX_BUF[5])
	{
		case Color_black: Color_Number = 0; break;
		case Color_Red: Color_Number = 1; break;
		case Color_Orange: Color_Number = 2; break;
		case Color_Yellow: Color_Number = 3; break;
		case Color_Green: Color_Number = 4; break;
		case Color_Ching: Color_Number = 5; break;
		case Color_Blue: Color_Number = 6; break;
		case Color_Purple: Color_Number = 7; break;
	}

	//角度量
	if(Angle_Add == USART_RX_BUF[6])
	{
		Angle_Number += 10;

		if(Angle_Number >= 1900)
		{
			Angle_Number = 1900;
		}

	}
	else if(Angle_Down == USART_RX_BUF[6])
	{
		Angle_Number -= 10;

		if(Angle_Number <= 1750)
		{
			Angle_Number = 1750;
		}

	}

	/*
		发送设置好的亮度与颜色数据
	*/
	switch(Color_Number)
	{
		case 0: WS2812_send(rgb0,7); break;
		case 1: WS2812_send(&rgb_Red[Light_Number],7); break;
		case 2: WS2812_send(&rgb_Orange[Light_Number],7); break;
		case 3: WS2812_send(&rgb_Yellow[Light_Number],7); break;
		case 4: WS2812_send(&rgb_Green[Light_Number],7); break;
		case 5: WS2812_send(&rgb_Ching[Light_Number],7); break;
		case 6: WS2812_send(&rgb_Blue[Light_Number],7); break;
		case 7: WS2812_send(&rgb_Purple[Light_Number],7); break;
	}
}

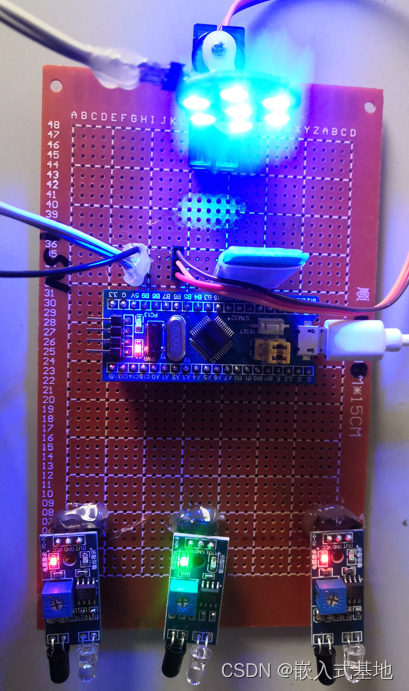

实物图
