一、什么是PWM脉冲宽度调制：

对PWM简单理解（佛科院——深夜学习）_佛科院深夜学习的博客-CSDN博客

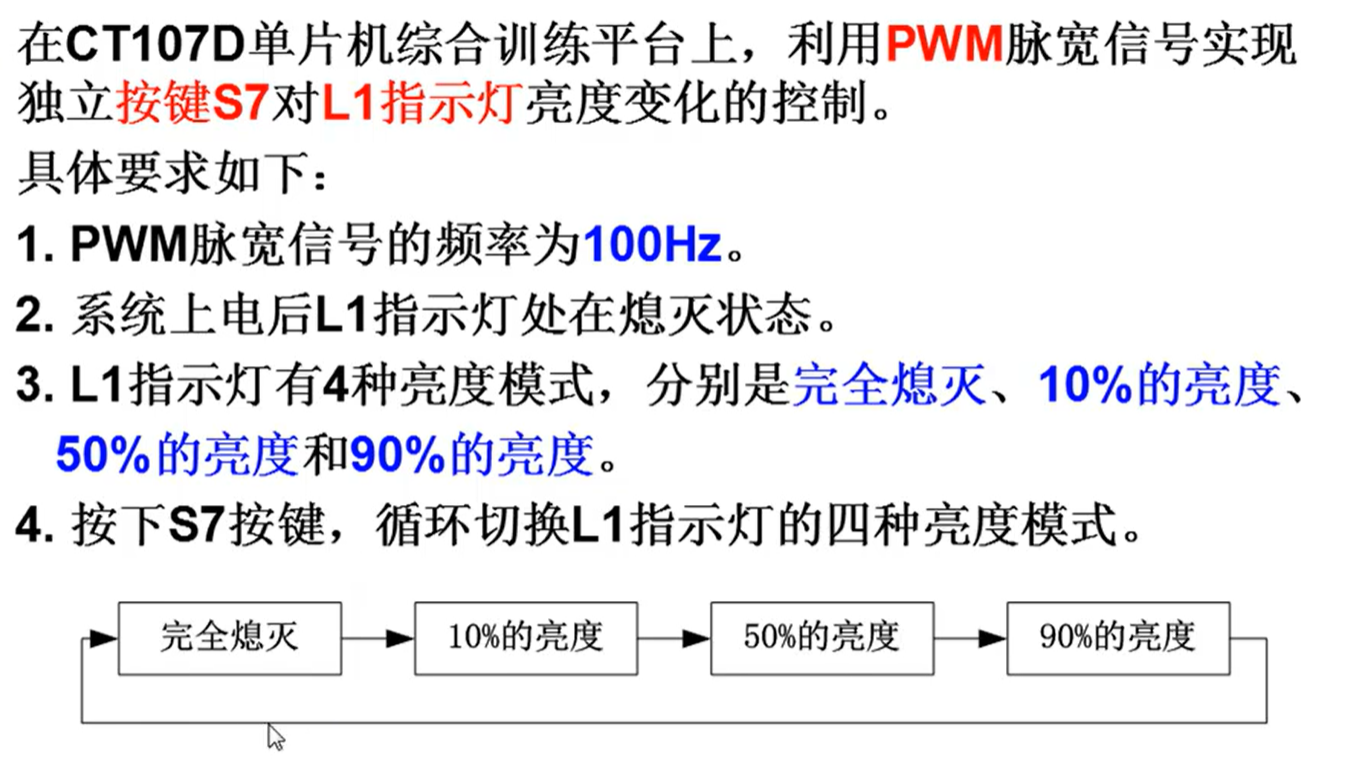

二、脉冲宽度调制实验：

1、代码思路：

（1）我们可以利用定时器规定周期为10ms（100HZ），通过调节高电平时间来产生想要的PWM波，不同的亮度对应着不同占空比。

（2）首先我们先通过定时器产生四种不同的亮度，然后编写可以转换四种不同状态的按键，走后把他们整合起来

2、公共函数：

#ifndef _PUBLIC_H
#define _PUBLIC_H

#include "STC15F2K60S2.H"

#define u8 unsigned char
#define u16 unsigned int

void Delay_1ms(u16 num);
void Close_All(void);
void Delay_10us(u16 num);
#endif

#include "Public.h"
// 延时函数（最小约1ms@12MHz）
void Delay_1ms(u16 num)
{
  unsigned int i;
  while(num--)
    for(i=0; i<628; i++);
}


/*
    输入变量：无
    输出变量：无
    功能：关闭蜂鸣器和继电器
*/
void Close_All(void)
{
    //关闭蜂鸣器和继电器
    P0 = 0x00;
    P2 = (P2 & 0x1f) | 0xA0;
    P2 &= 0x1f;
    //关闭LED灯
    P0 = 0xff;
    P2 = (P2 & 0x1F) | 0x80;
    P2 &= 0x1f;
}

void Delay_10us(u16 num)
{
  u16 i;
  while(num--)
    for(i=0; i<3; i++);
}

1. • 主函数：

// 使用程序前，将J13调整为IO模式（2-3脚短接）
#include "Public.h"

u8 ms_count,h_time;
u8 key_old,key_delay;
void LED_ON(u8 L_X);
void Timer_0_Init(u16 time);
void Key_Proc();
// 主函数
void main(void)
{
    Close_All();
    Timer_0_Init(1000);//1ms
  while(1)
  {
        Key_Proc();
  }
}

/*****************定时器**********************/
/*
    输入变量：定时时长___us
    输出变量：无
    功能：配置并开启定时器0
*/
void Timer_0_Init(u16 time)
{
    //12T模式
    AUXR &= 0x7f;
    //定时器0 模式0
    TMOD &= 0xf0;
    //设置初值
    TH0 = (65536-time)/256;
    TL0 = (65536-time)%256;
    //打开中断
    ET0 = 1;
    EA = 1;
    //开始计数
    TR0 = 1;
}

void Timer_0_IT(void) interrupt 1
{
    if(++key_delay == 10) key_delay = 0;

    ms_count++;
    if(ms_count <= h_time)
        LED_ON(~(0x01<<0));
    else
        LED_ON(0xff);
    if(ms_count == 10)
        ms_count = 0;
}
/***************LED*******************/
/*
    输入变量：P0口的对应的16进制数
    输出变量：无
    功能：选择相应的锁存器后，通过P0口控制LED灯亮
*/
void LED_ON(u8 L_X)
{
    P0 = L_X;
    P2 = (P2 & 0x1f) | 0x80;
    P2 &= 0x1f;
}

/*****************按键*******************/

/*
    输入变量：无
    输出变量：7-4代表第几个按键被按下；0代表没有按键按下
    功能：检测哪个独立按键被按下
    注意：只有消抖，没有松手检测
*/
u8 Key_read()
{
    u8 i;
    for(i=0;i<4;i++)
    {
            if(!(P3 & (0x01<<i)))
            {
                return 7-i;
            }
    }
    return 0;
}

void Key_Proc()
{
    u8 key_now=0,key_down=0;
    static u8 state=1;
    //消抖，同时节省CPU资源
    if(key_delay) return;
    key_delay = 1;
   //读取按键按下的编号
    key_now = Key_read();
    //按键按下:通过判断按键状态是否发生变化，并且变化后状态是否为按下
    key_down = key_now & (key_old ^ key_now);
    //记录当前状态为下一次检测做准备
    key_old = key_now;
    if(key_down == 7)//按键按下
        state++;
    switch(state)
    {
        case 1:h_time = 0;break;
        case 2:h_time = 1;break;
        case 3:h_time = 5;break;
        case 4:h_time = 9;break;
    }
    if(state == 5)state = 1;
}
