Author:Once Day
Date:北部市保留地,2022年5月13日
文章目录
1.概述
MPXY8020A是摩托罗拉公司于2003年推出的汽车轮胎气压监测传感器。其内部集成了气压传感器、温度传感器和数字接口电路,8引脚SSOP封装;能承受的最大气压为1400kPa。MPXY8020A的功耗比较低,特别适用于轮胎气压和温度监测系统。

压力传感器是使用表面微加工制造的电容式传感器,接口电路与传感器使用标准硅CMOS工艺集成在同一个模具上。压力信号的调理始于电容到电压转换(C到V),随后是开关电容放大器。这个放大器有可调的偏移量和增益微调。偏移量和增益被工厂校准,校准值存储在EEPROM微调寄存器中。该放大器还具有灵敏度和偏置的温度补偿电路,也使用EEPROM微调寄存器进行工厂调整。压力由电压比较器监控,它将测量值与由串行输入调整的8位阈值进行比较。通过调整阈值和监控OUT引脚的状态,外部设备可以检查是否已越过低压阈值,或执行多达8位的A /D转换。
温度由由电流源驱动的具有正温度系数的扩散电阻测量,从而产生电压。该电压的室温值是使用EEPROM微调寄存器进行工厂校准的。双通道多路复用器可以将压力或温度信号路由到采样电容,采样电容由具有可变阈值调整的电压比较器监控,提供温度的数字输出。
一个内部低频,低功率5.4 kHz振荡器,带有一个14级分频器,为OUT引脚提供一个周期脉冲(除以16384 3秒)。该脉冲可用于唤醒外部MCU,以开始与设备的接口。额外的10级分频器将每52分钟提供一个脉冲,可用于复位外部MCU。功耗可以通过外部引脚选择的几种操作模式来控制。
以上文字机翻自数据手册,下面简要说明一下:
- 可以测量温度,范围-40~125摄氏度,误差较大,误差在4-5摄氏度之间。
- 可以测量压力,合适的范围为250kPa~450kPa,但最大支持到1400kPa,此时可能损坏器件。
- 自带时钟,可以输出两种信号,用于控制外部MCU。
- 串行口是用来输入数据的,输出的信号只有高低电平,需要和单片机配合工作才能采集8位adc数据,然后再转化为实际温度或者压力。

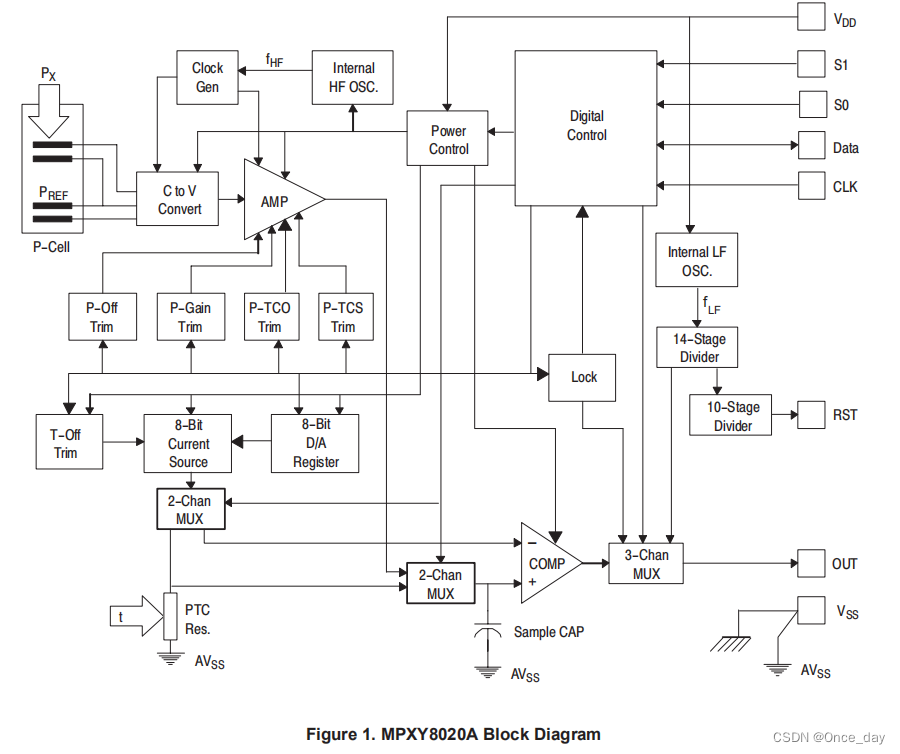

内部原理图构造如下:

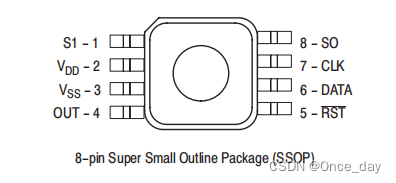

封装如下:

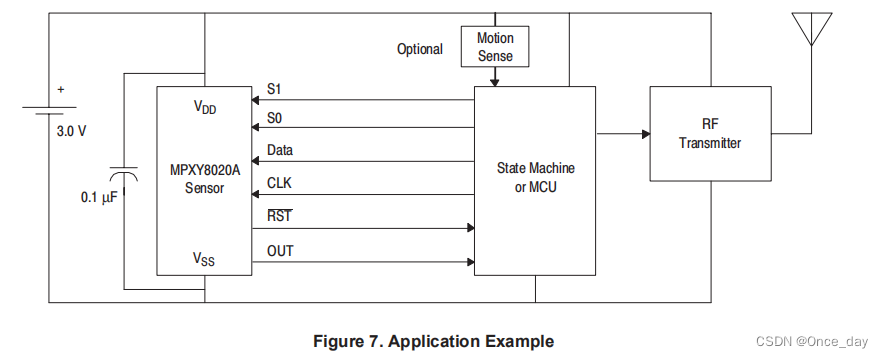

2.MPXY8020A和Mcu的硬件连接

VCC供电范围可在2.1v-3.6v,推荐在3.0-3.3v附近,比较合适。
注意供电的电压是会影响测量结果的!,所以具体的计算公式和误差校准需要根据实际供电的电压来计算。
如果VCC供电为0v,但管脚有高电平的,那么也会通过管脚上的二极管进行供电!因此,要把所有管脚拉低才能做到断电。

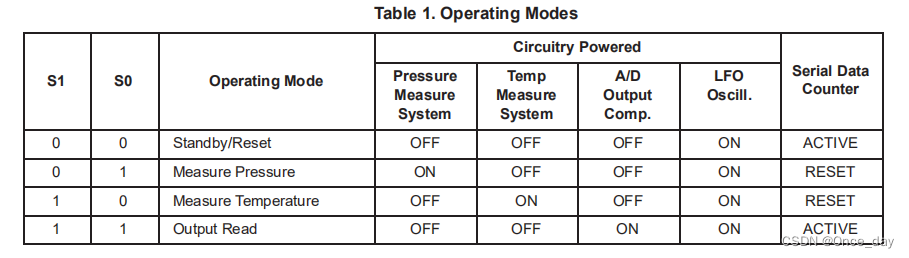

S1和S0是用来选择运行的模式的,都具有下拉电阻和施密特触发器以避免干扰:

无论处于何种模式下,多路通道复用器,D/A寄存器,LFO,输出分频器都是开启的。
当S1的管脚电压高于Vdd2.5倍时,将会进入EEPROM修改模式,此属于内置的调试端口。

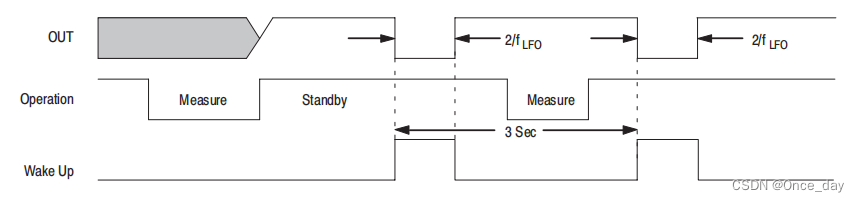

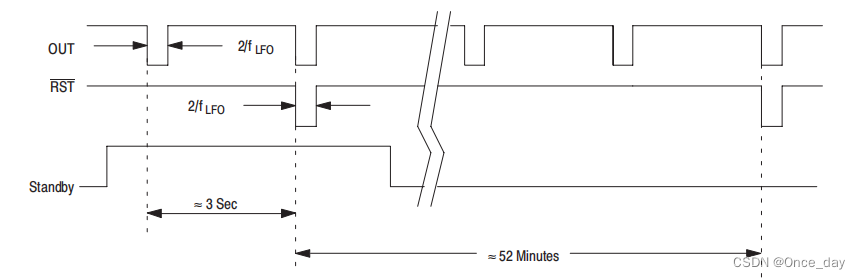

OUT管脚在待机模式下,会每个3s输出一个脉冲:

请注意,在adc比较信号输出模式时,它不会输出这个3s一次的脉冲信号。
RST管脚可输出一个低脉冲信号,间隔是52mins,可作为外部单片机的定时复位信号。

==DATA和CLK组成单路串行通信,都具有下拉电阻和施密特触发器以避免干扰。==这两个直接连到单片机的IO管脚就好,然后使用模拟SPI协议传输数据。
3.MPXY8020A的性能参数

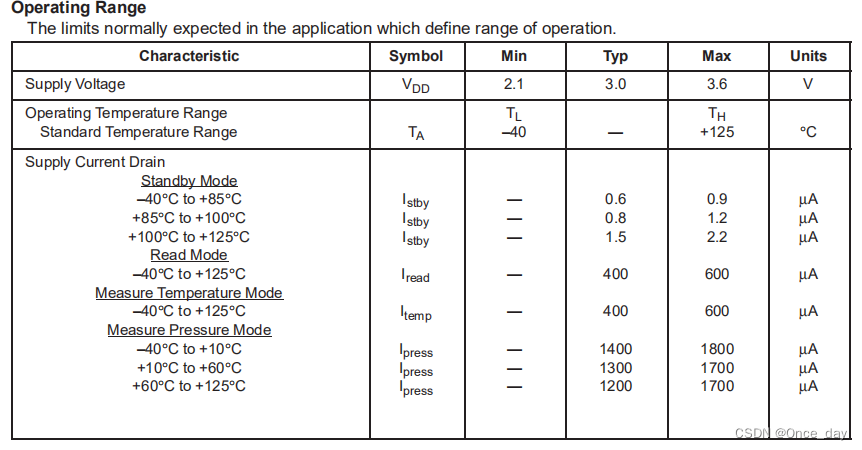

3.1 待机电流在1uA级别及以下,温度测量电流在400uA,压力测量电流在1300uA左右。

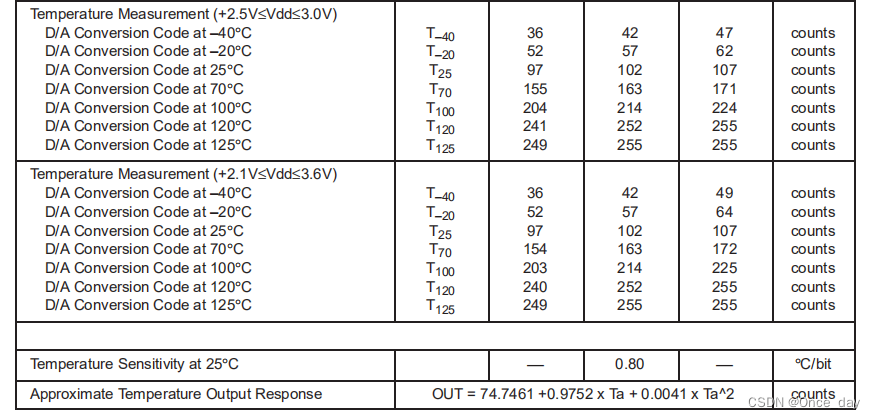

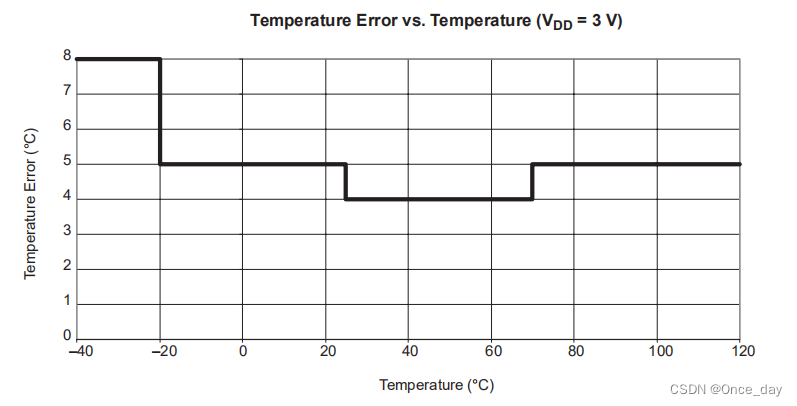

3.2 温度测量公式和误差如下图所示:

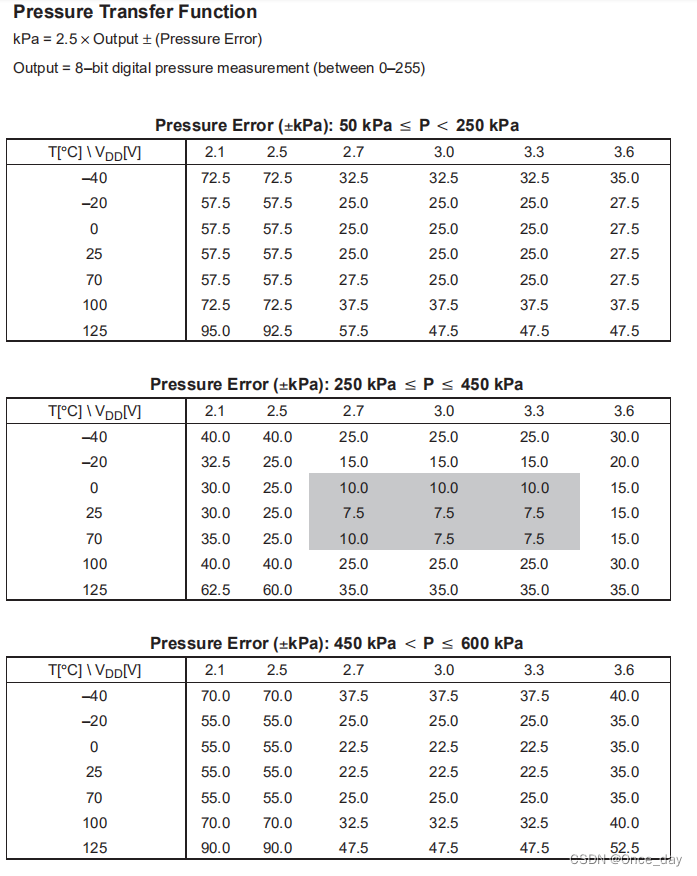

3.3 压力测量公式及误差如下所示:

4. 数据通信及程序编写
4.1 时序约束

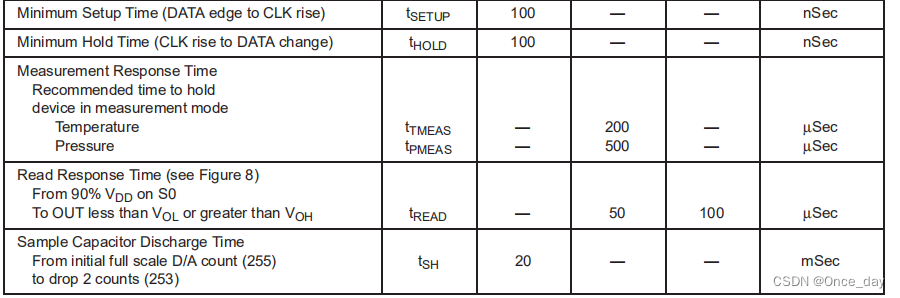

根据表上要求,data边沿到clk的上升沿,其(data)电平建立时间最小需要100ns,然后此后data数据还要保持100ns才能更改,所以MCU的IO电平翻转速率要小于5Mhz,即通信速率要小于5Mhz。

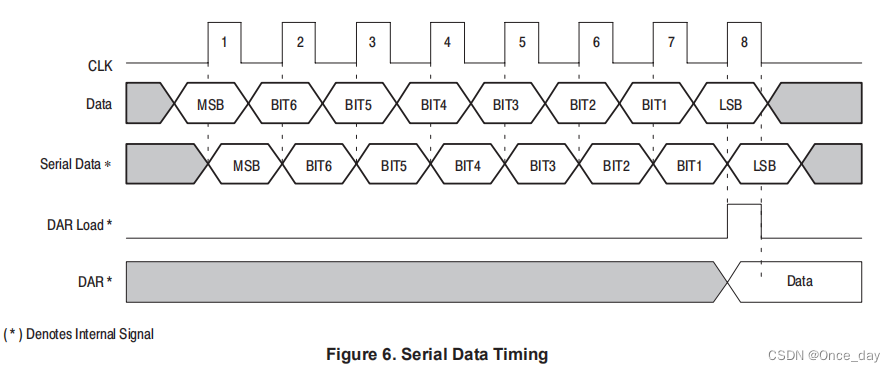

可以看到,每一次数据输入的大小是一个字节,即8位。在每一个时钟的上升沿读取数据,在第8个下降沿把数据移向D/A数据寄存器中。
根据上表的要求,测量时,测量模式需要维持一段时间,温度为200us,压力为500us。
在读取MPXY8020A输出结果时(高低电平),需要一段响应时间,为50~100us.
采样电容的保持时间在20ms左右,超过这个时间需要手动刷新数据。
4.2 数据采样过程
信号的采样分两步完成:首先是把采样电容上的信号转换为电压信号,然后用开关式电容放大器对信号进行放大,以提高采样的准确度。
信号值的大小通过电压比较器确定。在信号转换前,外部微控制器通过MPXY8020A的数字接口输入8位极限值。片内8位DAC(数模转换器)把该值转换成相应的模拟电压,电压比较器把采样的电压值与该值进行比较,在OUT引脚输出比较后的结果。当采样值高于输入值时,OUT引脚为高电平;反之,为低电平。
也就是说,MPXY8020并不能输出任何数字信号,只能接收数字信号输入,然后通过一个D/A模块转变成模拟信号和采集到的数据对比,输入大或小两种状态。
因此如果只是阈值判断,编程非常简单,那就是把要判断的阈值输入进去就行了,然后判断输出管脚的高低就行。
如果想要得到准确的测量值,可以使用二次逼近法进行测量。即采用二分法进行多次比较。8位ADC,需要使用8次二分法,然后就可以把值确定在一个最小的区间里面。
因此,每次读温度数据需要 ( 1 u s ∗ 8 + 200 u s + 50 u s ) ∗ 8 = 2 m s (1us*8+200us+50us)*8=2ms (1us∗8+200us+50us)∗8=2ms或者最大2.4ms,每次读压力数据需要4.4ms至4.8ms。
需要注意,DAR(也就是存储8位极限值,对比值)的寄存器只能在待机模式或输出比较结果模式中可以写入。
4.3 代码设计

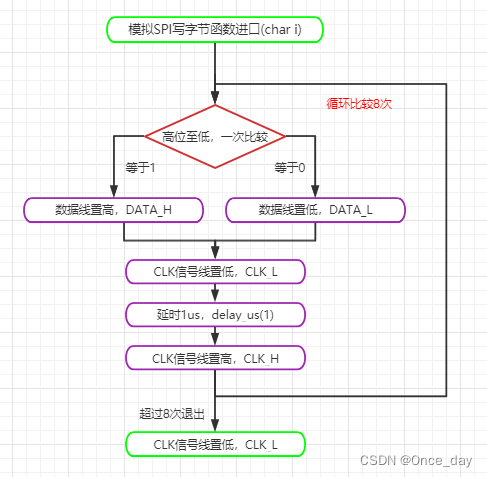

模拟SPI设计,根据时序图,CLK低电平为空闲模式,并在第一个上升沿采样,因此数据线信号先行,数据线低电平为0,高电平为1。
请注意,数据是高位先行。

这里延时1us是用于数据建立时间,数据保持时间应在CLK_H后再延迟一段时间,但这里没有这么做。原理很简要,目标单片机速率并不快,而且电路状态改变并不快,因此在下次data信号改变达到时,原来的数据已成功写入了。如果数据写入存在问题,则可以额外增加上延时函数,或者增长延时时间。

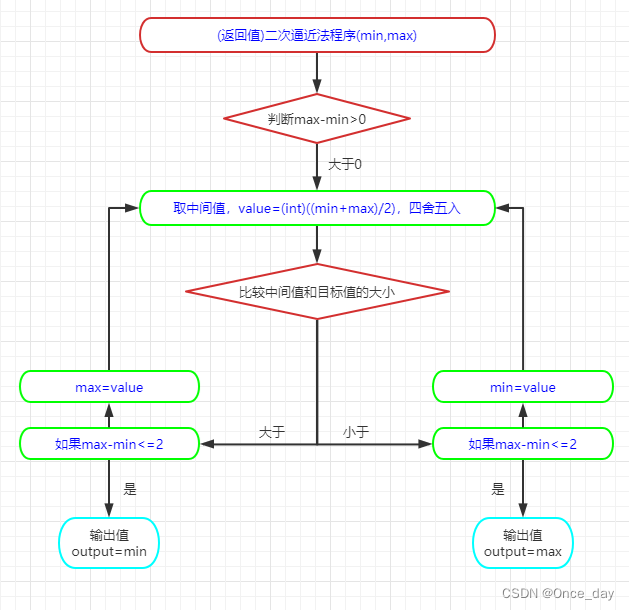

由于这里是整型数据,所以二次逼近法可设计成如下程序:

很明显,取值区间在0~255.
4.4 实际代码编写,基于msp430系列单片机
初始化管脚。
S1,S0,CLk,data,初始化为输出。
OUT和 RST,初始化为输入。
//mpxy8020a io口初始化
void mpxy8020a_io_init(void)
{
//S1,S0,CLk,data,输出
P2DIR |= BIT0+BIT2+BIT3+BIT4;
P2OUT &=~(BIT0+BIT2+BIT3+BIT4);//输出置低
(P2OUT|=(BIT2));
(P2OUT&=~(BIT2));
delay_ms(1);
//OUT和 RST,输入
P2DIR &=~(BIT1+BIT5);
P2REN |=(BIT5);
P2OUT |=(BIT5);//RST上拉
}
管脚宏定义,屏蔽底层硬件接口:
//管脚宏定义
#define MPXY8020A_S0_H (P2OUT|=(BIT2))
#define MPXY8020A_S0_L (P2OUT&=~(BIT2))
#define MPXY8020A_S1_H (P2OUT|=(BIT0))
#define MPXY8020A_S1_L (P2OUT&=~(BIT0))
#define MPXY8020A_CLK_H (P2OUT|=(BIT3))
#define MPXY8020A_CLK_L (P2OUT&=~(BIT3))
#define MPXY8020A_DATA_H (P2OUT|=(BIT4))
#define MPXY8020A_DATA_L (P2OUT&=~(BIT4))
#define MPXY8020A_OUT_IN (P2IN&(BIT1))
//延时函数宏定义
#define delayus(x) delay_us(x)
四种模式切换代码,插入必要的延时。
//测量温度
void mpxy8020a_measure_temperature(void)
{
MPXY8020A_S0_L;
MPXY8020A_S1_H;
delayus(200);//等待测量结束
}
//测量压力
void mpxy8020a_measure_pressure(void)
{
MPXY8020A_S0_H;
MPXY8020A_S1_L;
delayus(500);//等待测量结束
}
//待机模式
void mpxy8020a_standby(void)
{
MPXY8020A_S0_L;
MPXY8020A_S1_L;
delayus(50);//等待一会
}
//读输出比较结果模式
void mpxy8020a_read(void)
{
MPXY8020A_S0_H;
MPXY8020A_S1_H;
delayus(50);//等待读响应到来
}
发送一个字节数据给MPXY8020A:
//向MPXY8020a发送一个数据
void mpxy8020a_send_byte(char c)
{
int i;
for(i=7;i>=0;i--)
{
if(c&(1<<i))//高位在前
MPXY8020A_DATA_H;
else
MPXY8020A_DATA_L;
MPXY8020A_CLK_L;
//cpu主频低于 1Mhz就不需要延时
delay_us(10);
MPXY8020A_CLK_H;
delay_us(10);
}
MPXY8020A_CLK_L;
}
获取温度的代码:
//计算结果数据,放大100倍
int mpxy8020a_get_temperature(void)
{
int min=0,max=255;
int value=0,output=0;
double temp=0.0;
while(1)
{
value=(int)((min+max)/2);//取一半的值
//待机模式下发送数据
mpxy8020a_standby();
//发送数据
mpxy8020a_send_byte((char)(value&0xff));
//开启测量
mpxy8020a_measure_temperature();
//输出结果
mpxy8020a_read();
if(MPXY8020A_OUT_IN)//判断是否为真
{
//真表示实际值大于给出的阈值
if(max-min<=2)
{
output=max;
break;//可以结束了
}
else
{
min=value;//重新选取范围
}
}
else
{
//此时给出的阈值大于真实值
if(max-min<=2)
{
output=min;
break;//可以结束了
}
else
{
max=value;//重新选取范围
}
}
}
//待机模式下发送数据
mpxy8020a_standby();
//根据公式计算实际温度值 output=74.7461 + 0.9752*Temperature+0.0041*(Temperature)^2
//解此方程可得
//注意精准计算需要根据数据手册制表查找,并且根据实际情况进行校准。
temp=sqrt(-4087.1654+(double)output/0.0041)-118.926829;
return (int)(temp*100);
}
获取压力的代码:
//计算结果数据
int mpxy8020a_get_pressure(void)
{
float pressure_error=7.5;//3.0v 25摄氏度误差,具体根据手册的表格确定
int min=0,max=255;
int value=0,output=0;
double temp=0.0;
while(1)
{
value=(int)((min+max)/2);//取一半的值
//待机模式下发送数据
mpxy8020a_standby();
//发送数据
mpxy8020a_send_byte((char)(value&0xff));
//开启测量
mpxy8020a_measure_pressure();
//输出结果
mpxy8020a_read();
if(MPXY8020A_OUT_IN)//判断是否为真
{
//真表示实际值大于给出的阈值
if(max-min<=2)
{
output=max;
break;//可以结束了
}
else
{
min=value;//重新选取范围
}
}
else
{
//此时给出的阈值大于真实值
if(max-min<=2)
{
output=min;
break;//可以结束了
}
else
{
max=value;//重新选取范围
}
}
}
//待机模式下发送数据
mpxy8020a_standby();
//根据公式计算实际气压值temp=output*2.5+-(pressure-error)
//注意精准计算需要根据数据手册制表查找,并且根据实际情况进行校准。
//不减去误差
temp=(double)output*2.5;
return (int)(temp);
}
使用时,依次调用,后面两个函数即可。
5. 封装信息
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4lMzCpdF-1652605567344)(数字式气压和温度传感器MPXY8020A介绍及驱动代码.assets/image-20220515163452562.png)]
注:本内容收集整理于互联网,仅供学习交流之用。
