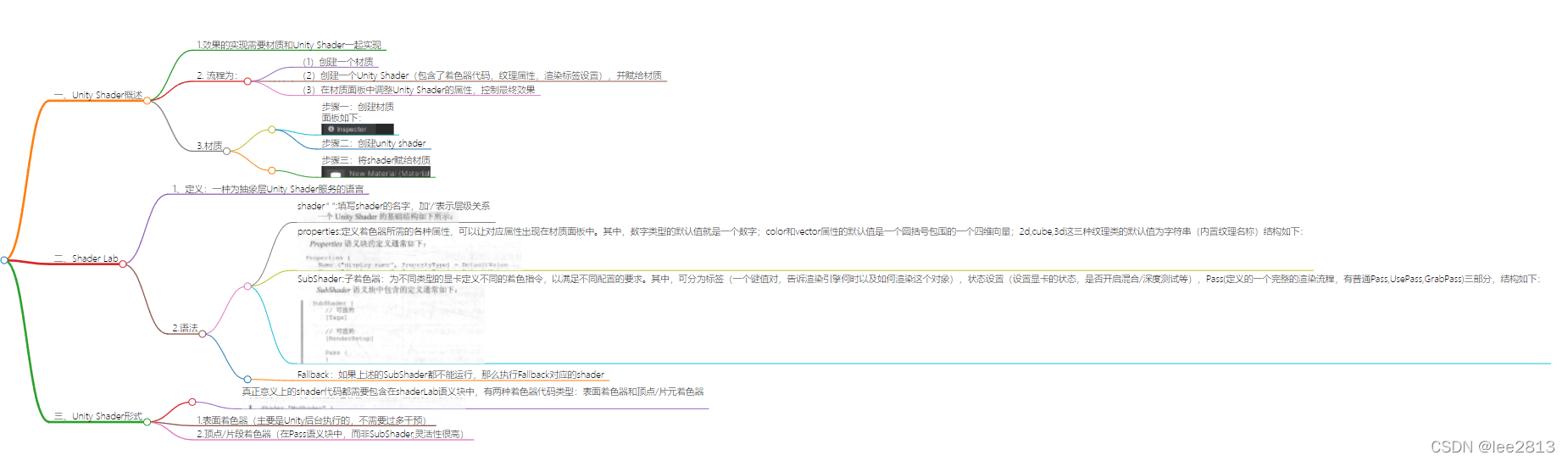

本章导图

一、Unity Shader概述

1.效果的实现需要材质和Unity Shader一起实现

2. 流程为：

• （1）创建一个材质
• （2）创建一个Unity Shader（包含了着色器代码，纹理属性，渲染标签设置），并赋给材质
• （3）在材质面板中调整Unity Shader的属性，控制最终效果

3.材质

• 步骤一：创建材质

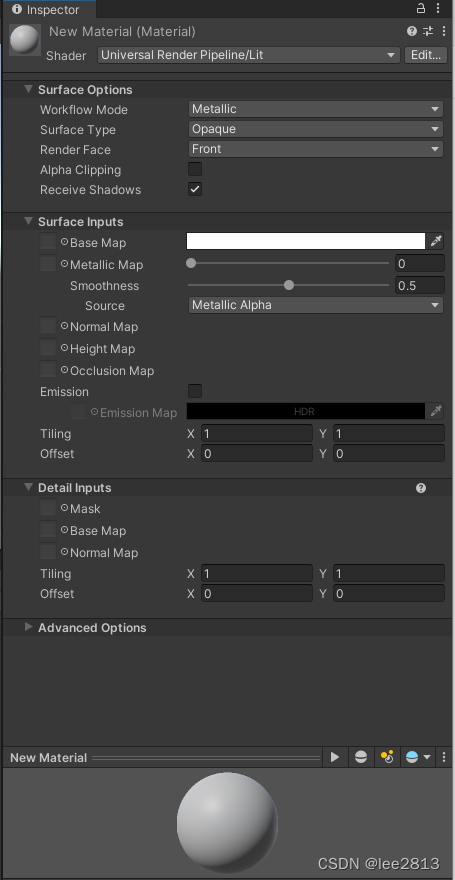

  面板如下：


• 步骤二：创建unity shader

默认纹理设置：

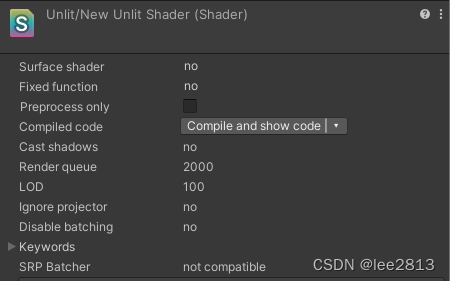

unity shader详细信息栏

针对不同图形api编译的shader代码

• 步骤三：将shader赋给材质


二、Shader Lab

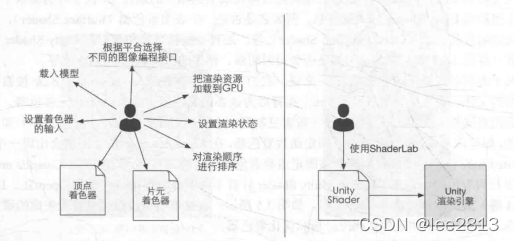

1、定义：一种为抽象层Unity Shader服务的语言

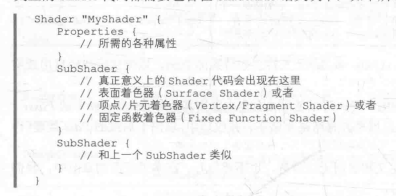

2.语法

• shader“ ”:填写shader的名字，加‘/’表示层级关系

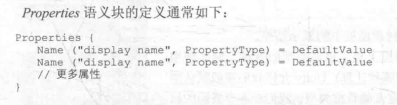

• properties:定义着色器所需的各种属性，可以让对应属性出现在材质面板中。其中，数字类型的默认值就是一个数字；color和vector属性的默认值是一个圆括号包围的一个四维向量；2d,cube,3d这三种纹理类的默认值为字符串（内置纹理名称）结构如下：

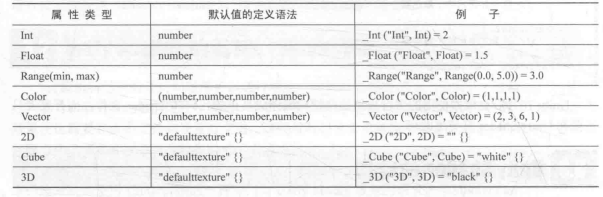

  实例：

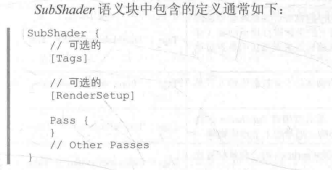

• SubShader:子着色器：为不同类型的显卡定义不同的着色指令，以满足不同配置的要求。其中，可分为标签（一个键值对，告诉渲染引擎何时以及如何渲染这个对象），状态设置（设置显卡的状态，是否开启混合/深度测试等），Pass(定义的一个完整的渲染流程，有普通Pass,UsePass,GrabPass)三部分，结构如下：

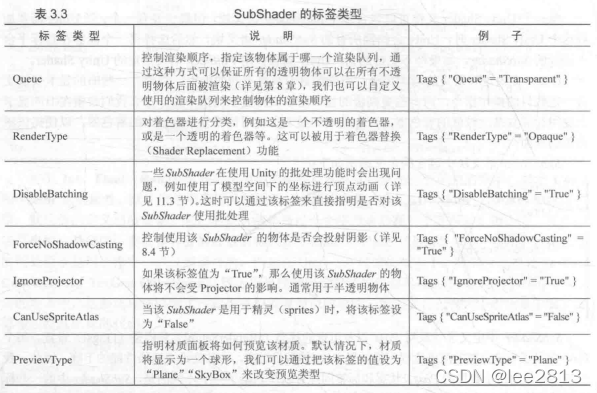

  标签：

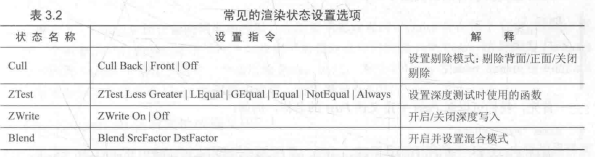

  状态设置：

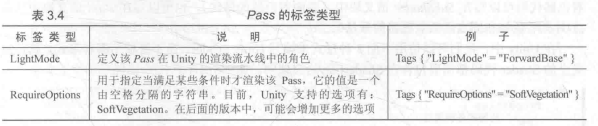

  Pass:


PASS可用于提高代码的复用性。其中,Name部分必须全部大写，Pass的Tag和SubShader的相比只能表示渲染方式。

• Fallback：如果上述的SubShader都不能运行，那么执行Fallback对应的shader

三、Unity Shader形式

• 真正意义上的shader代码都需要包含在shaderLab语义块中，有两种着色器代码类型：表面着色器和顶点/片元着色器

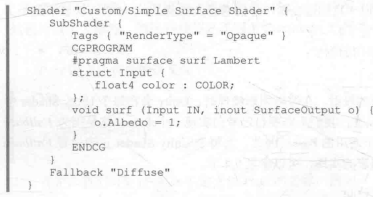

1.表面着色器（主要是Unity后台执行的，不需要过多干预）

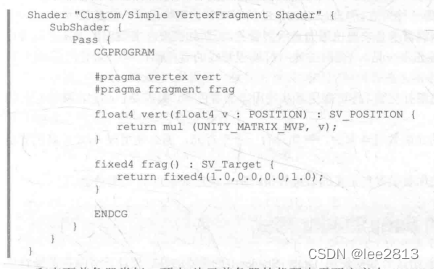

2.顶点/片段着色器（在Pass语义块中，而非SubShader,灵活性很高）
