一、UML类图

1.什么是UML

UML（Unified Modeling Language）：是一个通用的可视化建模语言，它通过一些标准的图形符号和文字来对系统进行建模

1.1UML的关系

UML把事物之间的联系分为六种：

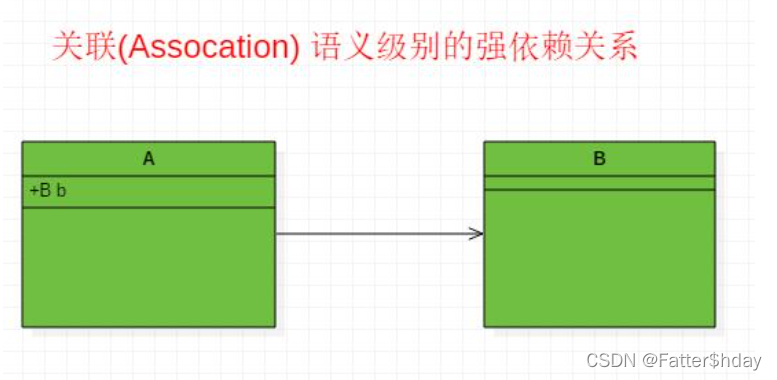

关联：表示一种拥有关系

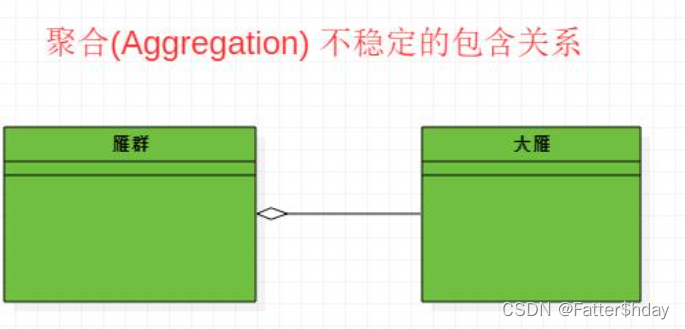

聚合：表示整体与部分的关系(车辆与车队)

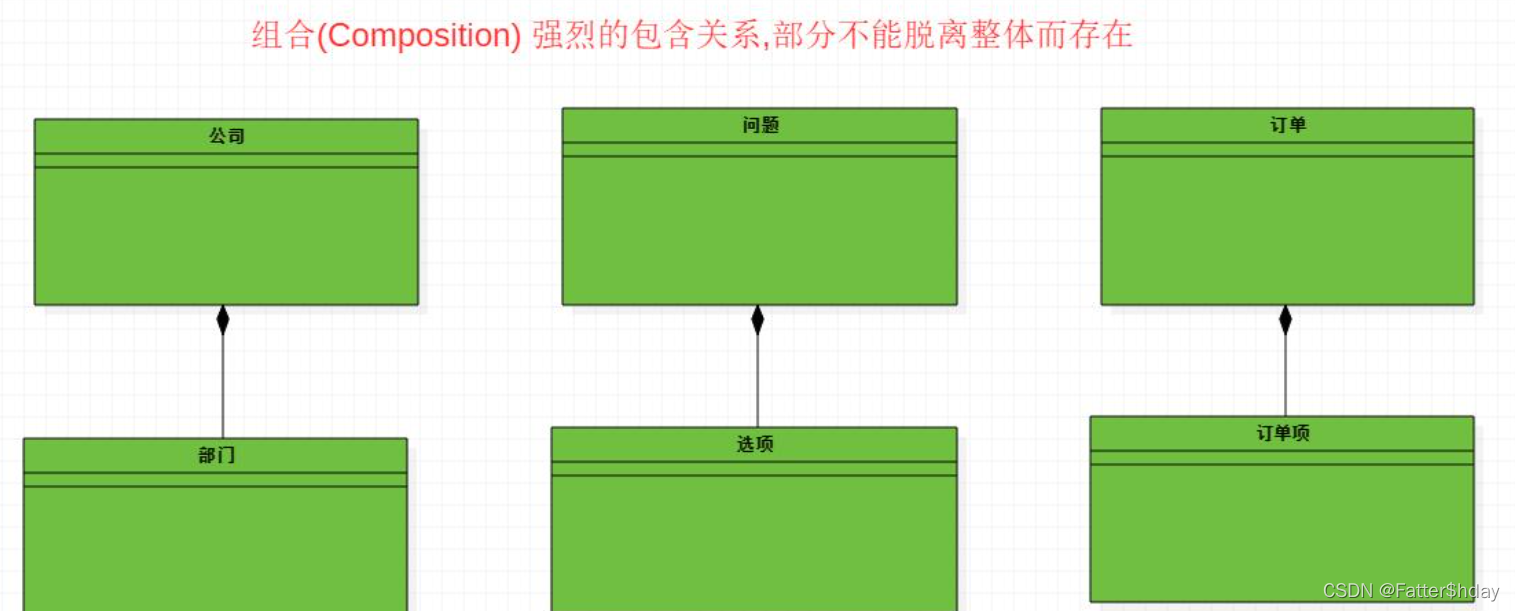

组合：表示整体与部分的关系，但是比聚合更加严格（树干和树叶）

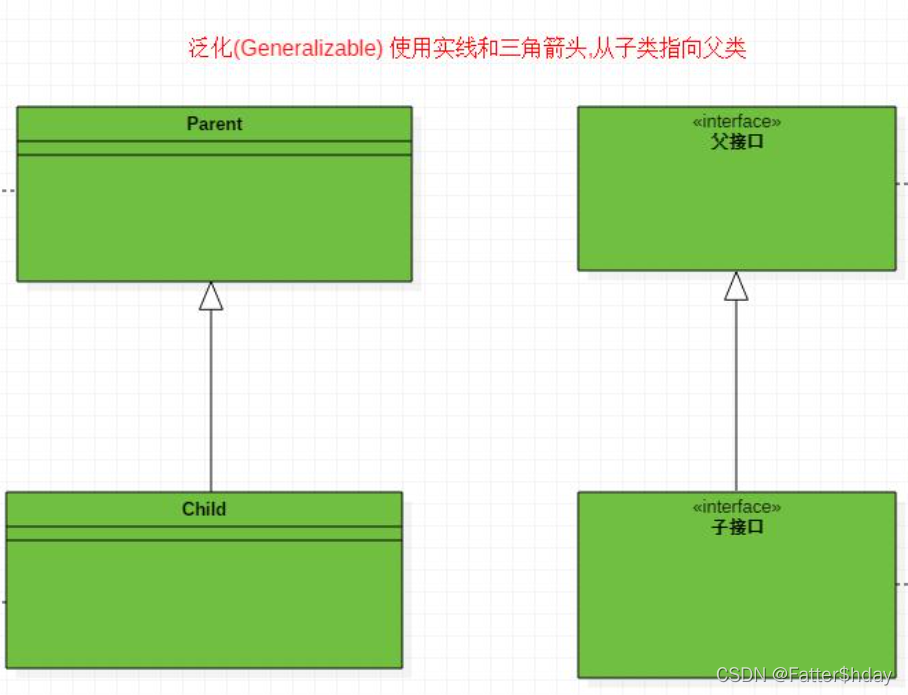

泛化：表示一个更抽象的元素与一个更具体的元素之间的关系，与继承是同一个概念

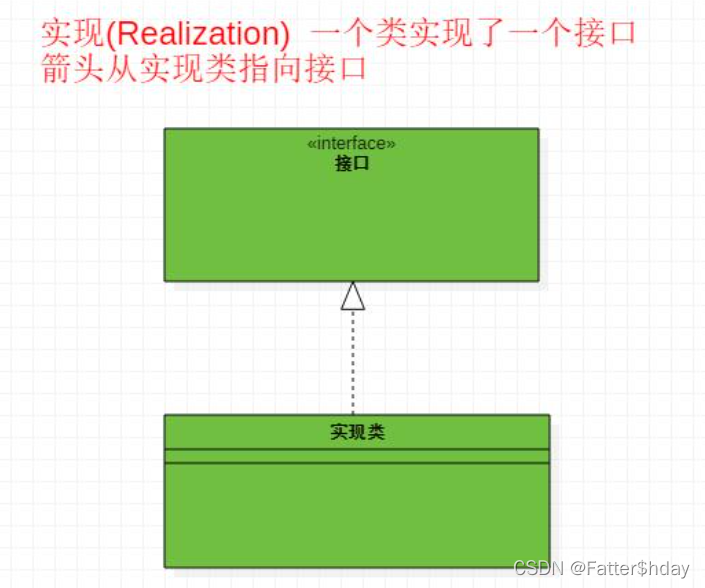

实现：表示类与接口的关系

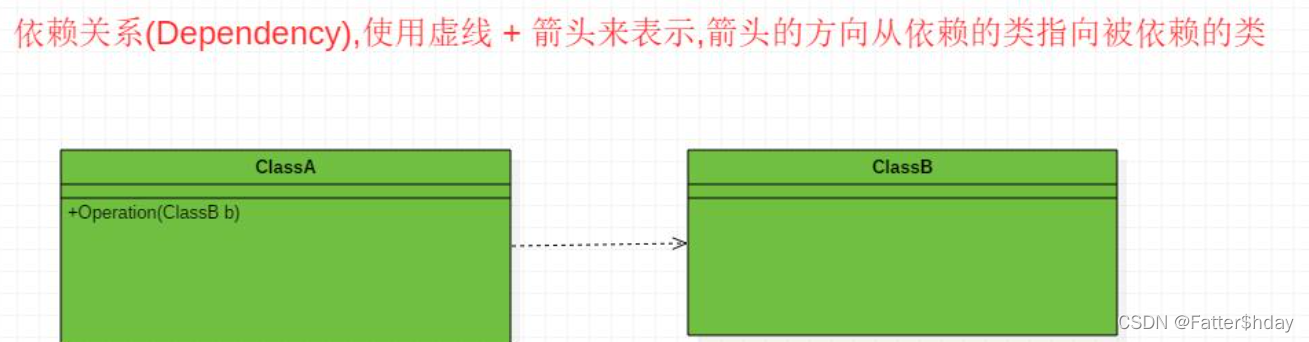

依赖：一个类的改动会影响另外一个类，则两个类存在依赖关系，一般而言依赖是单向的

注意：在这6种类关系中，各类关系从强到弱的依次是：继承>实现>组合>聚合>关联>依赖

2.类图

在UML2.0中有13种图，在这次设计模式学习中主要讨论类图。

类图是一种静态模型类型，表示类、接口和它们之间的协作关系

画法：

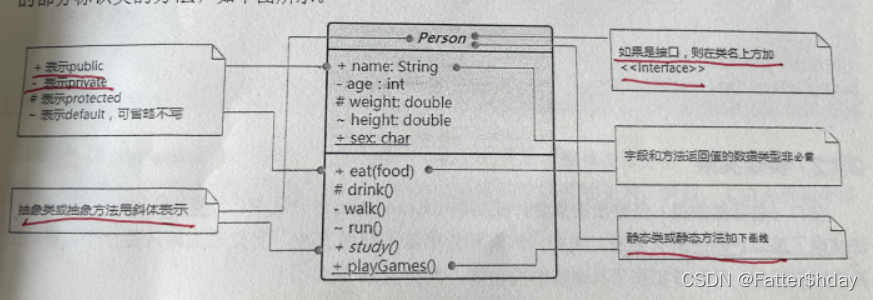

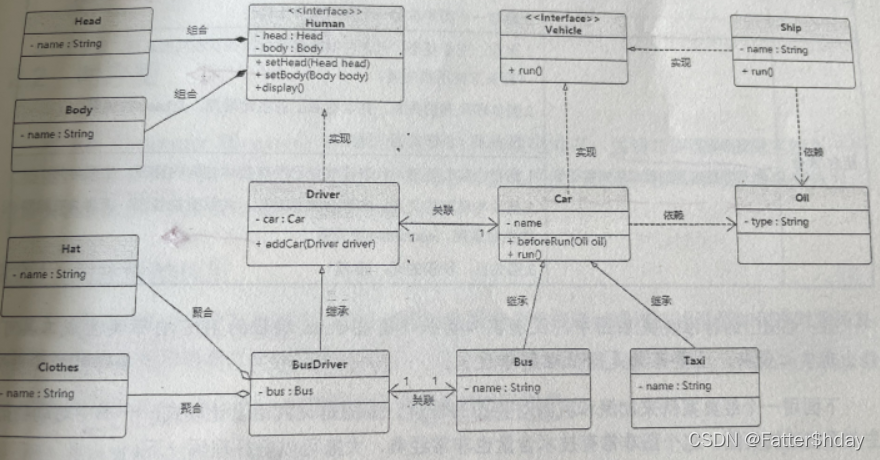

下面我们用一张完整的类图把这6种类关联起来：
