UML类图

一、UML基本介绍

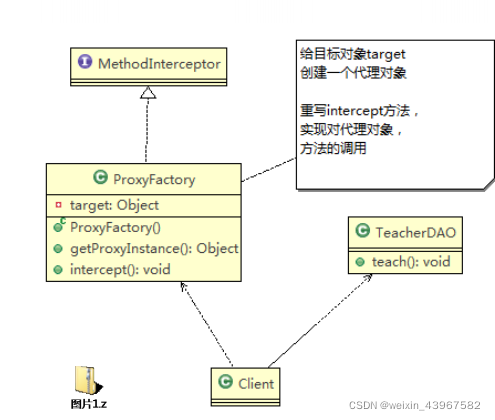

1. UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果

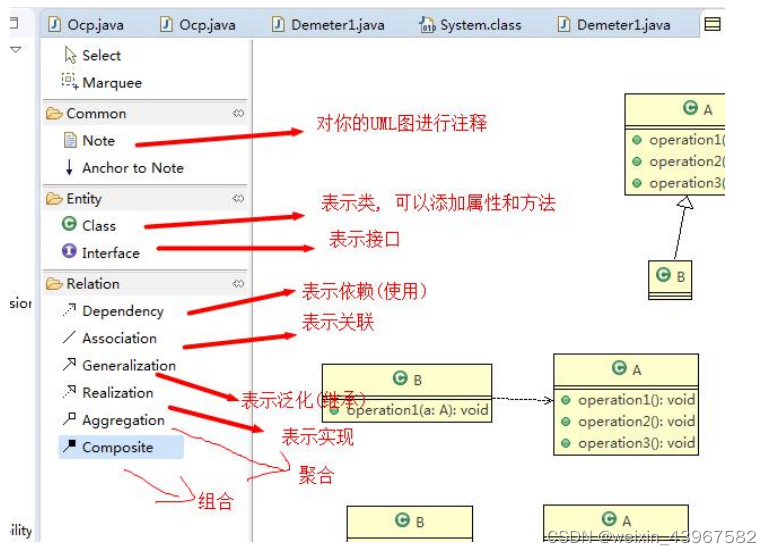

2. UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如下图:



3. 使用UML来建模，常用的工具有 Rational Rose , 也可以使用一些插件来建模

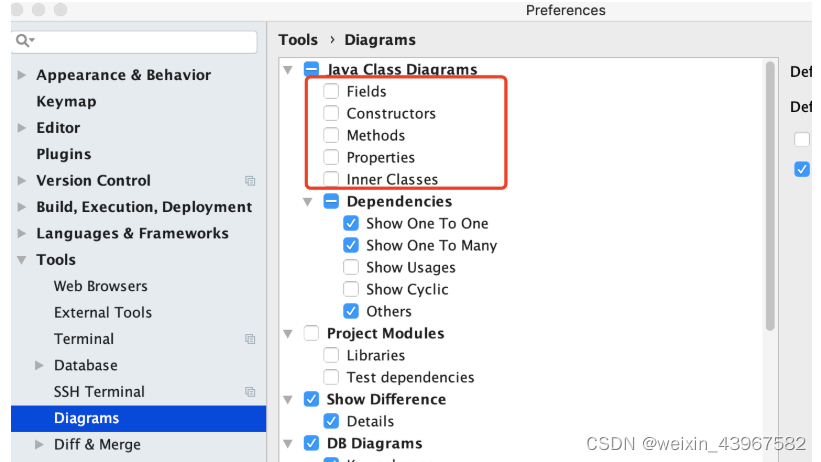

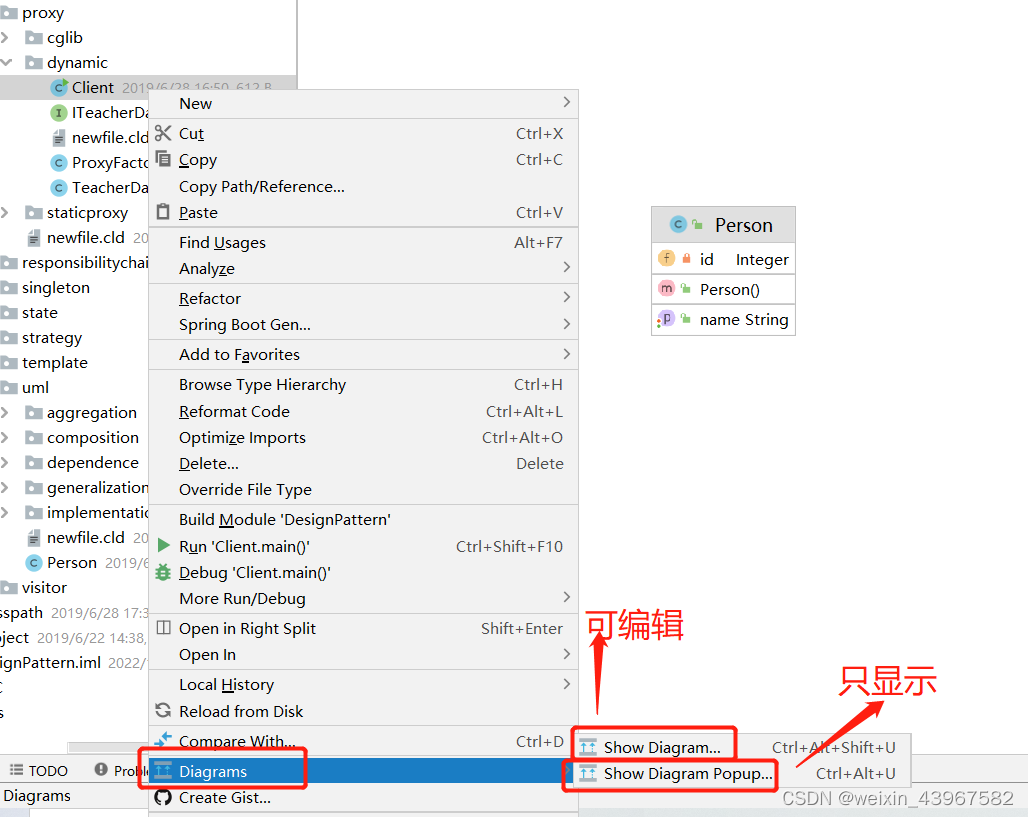

eclipse装AmaterasUML，IDEA本身就具备，不需要另外安装插件

二、UML图

画UML图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，UML图分类：

1. 用例图(use case)

2. 静态结构图：类图、对象图、包图、组件图、部署图

3. 动态行为图：交互图（时序图与协作图）、状态图、活动图

   说明：

4. 类图是描述类与类之间的关系的，是UML图中最核心的

三、UML类图

1. 用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
2. 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合
3. 类图简单举例

public class Person{ //代码形式->类图
	private Integer id;
	private String name;
	public void setName(String name){
		this.name=name;
	}
	public String getName(){
		return  name;
	}
}

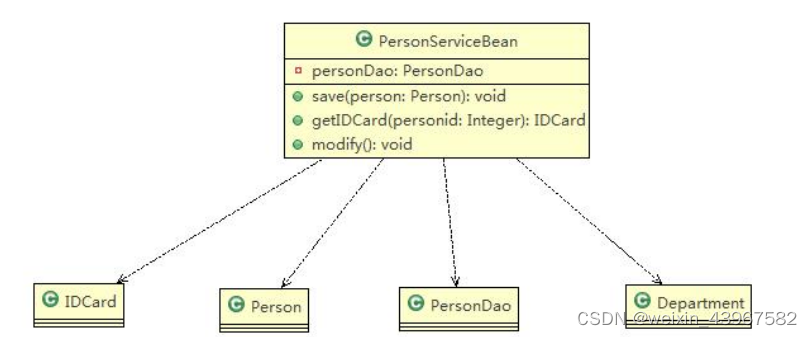

3.1 类图—依赖关系（Dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

public class PersonServiceBean {
	private PersonDao personDao;// 类

	public void save(Person person) {
	}

	public IDCard getIDCard(Integer personid) {
		return null;
	}

	public void modify() {
		Department department = new Department();
	}

}

public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

小结

1. 类中用到了对方
2. 是类的成员属性
3. 是方法的返回类型
4. 是方法接收的参数类型
5. 方法中使用到

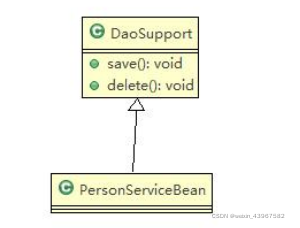

3.2 类图—泛化关系(generalization）

泛化关系实际上就是继承关系，他是依赖关系的特例

public abstract class DaoSupport{
    public void save(Object entity){
    }
    public void delete(Object id){
    }
}

public class PersonServiceBean extends Daosupport{
}

小结:

1. 泛化关系实际上就是继承关系
2. 如果A类继承了B类，我们就说A和B存在泛化关系

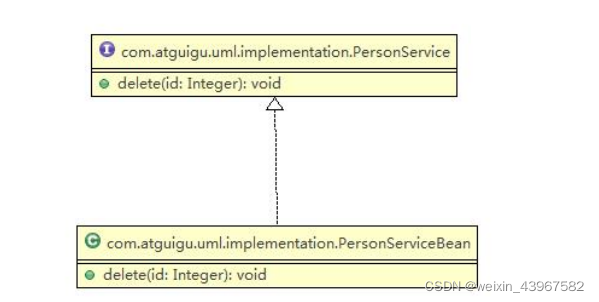

3.3 类图—实现关系（Implementation）

实现关系实际上就是 A 类实现 B 接口，他是依赖关系的特例

public interface PersonService {
	public void delete(Integer id);

}

public class PersonServiceBean implements PersonService{

	@Override
	public void delete(Integer id) {
		// TODO Auto-generated method stub
		System.out.println("delete..");
	}

}

3.4 类图—关联关系（Association）

关联关系实际上就是类与类之间的联系，他是依赖关系的特例
关联具有导航性：即双向关系或单向关系
关系具有多重性：如“1”（表示有且仅有一个），“0…”（表示0个或者多个），“0，1”（表示0个或者一个），“n…m”(表示n到 m个都可以),“m…*”（表示至少m个）。

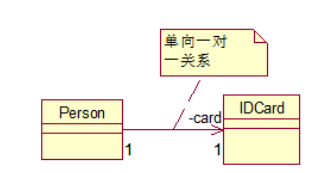

单向一对一关系

public class Person {
	private IDCard card;
}
public class IDCard{}

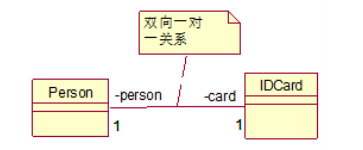

双向一对一关系

public class Person {
	private IDCard card;
}
public class IDCard{
	private Person person
}

3.5 类图—聚合关系（Aggregation）

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

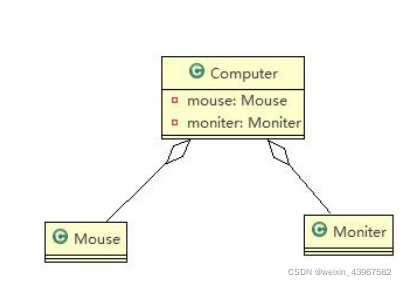

如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

public class Computer {
	private Mouse mouse; //鼠标可以和computer分离
	private Moniter moniter;//显示器可以和Computer分离

    public void setMouse(Mouse mouse) {
		this.mouse = mouse;
	}
	public void setMoniter(Moniter moniter) {
		this.moniter = moniter;
	}
}

public class Mouse {}
public class Moniter {}

3.6 类图—组合关系（Composition）

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。

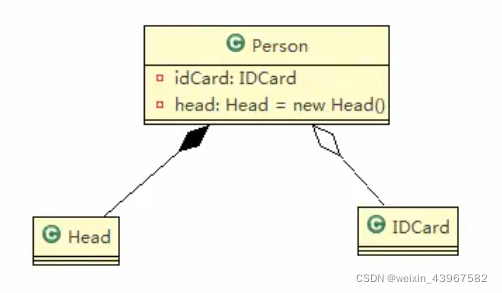

再看一个案例：在程序中我们定义实体：Person 与 IDCard、Head, 那么 Head 和 Person 就是组合，IDCard 和Person 就是聚合。
但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，那么 IDCard 和 Person 就是组合了

public class Person{
	private IDCard card;
	private Head head = new Head();
}
public class IDCard{}
public class Head{}

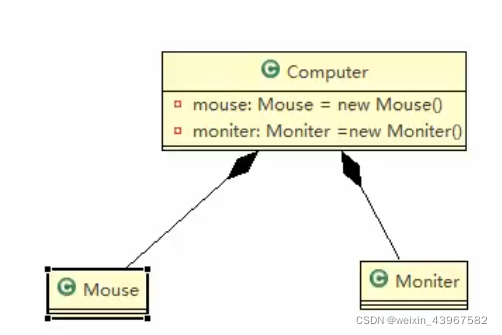

public class Computer {	private Mouse mouse = new Mouse(); //鼠标可以和computer不能分离	private Moniter moniter = new Moniter();//显示器可以和Computer不能分离	public void setMouse(Mouse mouse) {		this.mouse = mouse;	}	public void setMoniter(Moniter moniter) {		this.moniter = moniter;	}	}public class Mouse {}public class Moniter {}
