前言

最近在研究STM32的IAP升级功能，发现大多数的IAP升级时的文件格式都是BIN文件，可以直接烧录进FLASH中，但是BIN文件中不含FLASH的地址，这就造成了烧写程序存在一定的不严谨性，可能烧写出错后，不知道在哪块烧写的地址出错，只能全部重新烧写，为此研究了一下IAP升级时使用hex格式文件，hex格式文件每行数据都包含烧写的地址信息，可确保出错后可以方便定位到哪一段地址烧写错误。

hex文件的格式

hex文件部分

hex格式文件每行都必须以‘：’开头，以‘’换行。

如图，其中第一行:020000040800F2中，可以看做是0x02 0x00 0x00 0x04 0x08 0x00 0xf2，其前四个字节和最后一个字节有特殊含义。中间为数据

第一个0x02表示该行数据中有两个数据

第二个，第三个0x00 0x00表示本行数据的起始地址位，即起始地址为0x0000

第四个字节有0x00 0x01 0x02 0x03 0x04 0x05，分别有以下含义：

'00'Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录

'01'文件结束记录：用来标识文件结束，放在文件的最后，标识HEX文件的结尾

'02'扩展段地址记录：用来标识扩展段地址的记录

'03'开始段地址记录：开始段地址记录

'04'扩展线性地址记录：用来标识扩展线性地址的记录

'05'开始线性地址记录：开始线性地址记录

本行数据的第四个字节为04，即表示该行中的数据是记录扩展线性地址的，地址为0x0800，所以数据的起始地址为扩展线性地址+起始地址，即本例的起始地址为0x08000000

最后一个字节0xf2为校验和。校验和= 0x100 - 累加和

第二行数据：

:10F80000D83D002025A7010879A401087BA40108A0

该行数据0x10，表示该行有16个数据，F8 00 表示改行数据的起始地址为0xF800，00表示该行数据的类型是数据记录，D8 3D 00 20 25 A7 01 08 79 A4 01 08 7B A4 01 08表示记录的16个数据，A0为校验和。

代码实现

了解了hex文件的构成后，就需要用代码去解析该文件，在STM32中对接收到上层发下来的文件进行解析，具体代码实现过程如下：

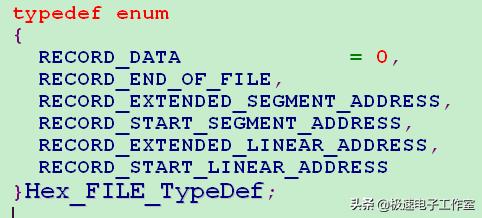

hex文件数据的类型定义

hex格式文件的类型定义

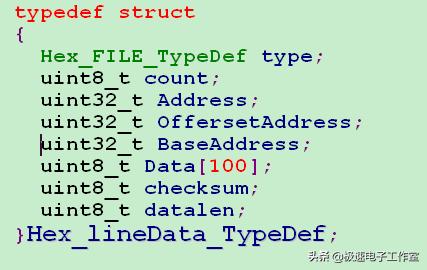

hex文件解析数据结构

hex格式文件结构体

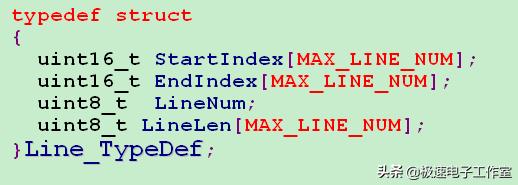

hex文件数据行结构体，最大行需根据硬件的RAM缓存来设置，一般不超过30行。

数据行结构体

头文件定义好后，就可以着手编程了。

具体的代码如下：

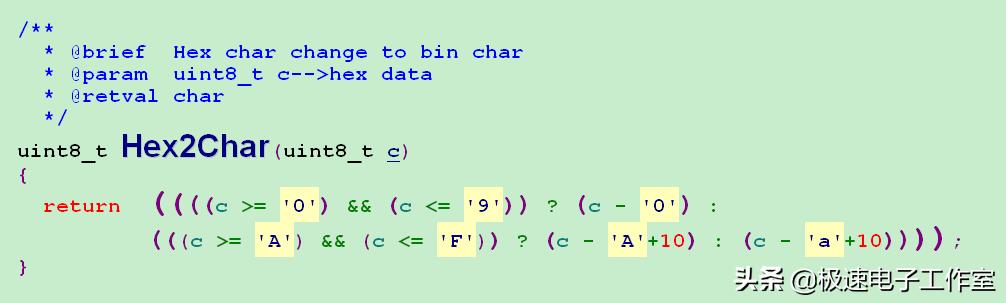

hex数据转字符串

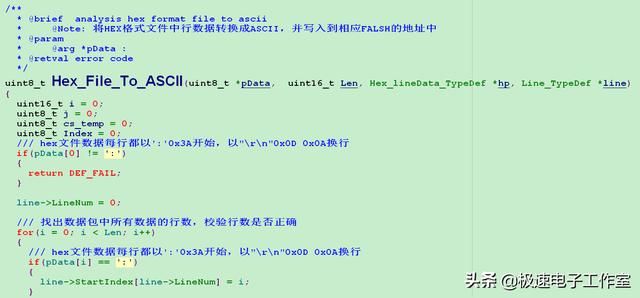

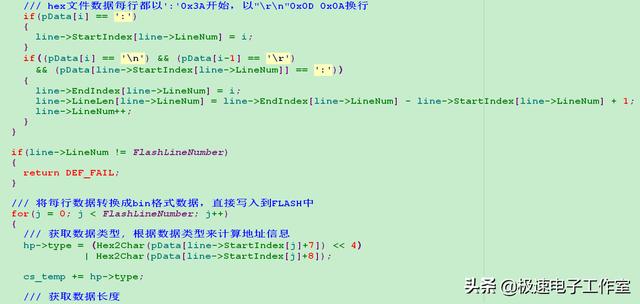

hex文件解析代码1

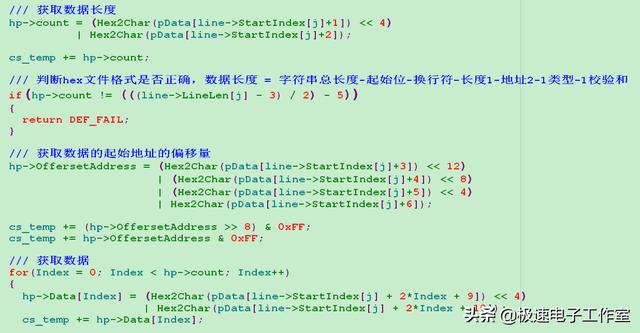

hex文件解析代码2

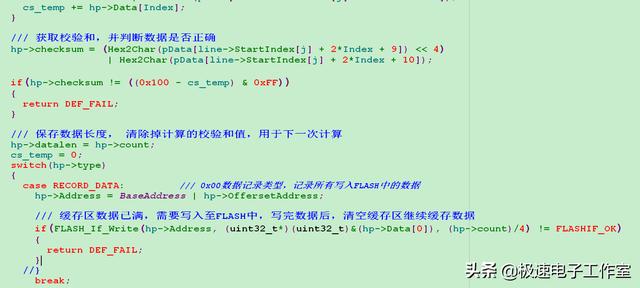

hex文件解析代码3

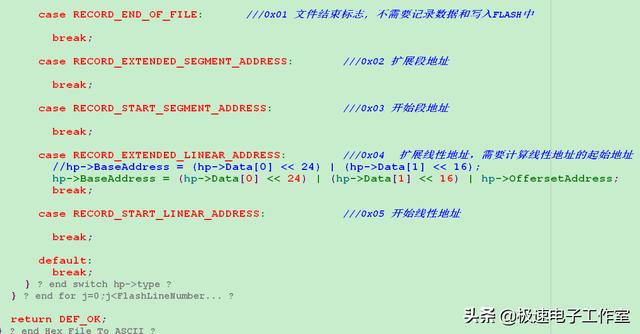

hex文件解析代码4

hex文件解析代码5

按此代码运行后就可以解析hex文件，实现IAP升级了。

话说头条编辑代码真的low，不像CSDN一样好用，就这样吧，凑合着看下截图的代码吧，若有源码需求的可以私信我。
