缘由请教如何分析该过流保护电路的电流方向？ - 电路设计论坛 - 电子技术论坛 - 广受欢迎的专业电子论坛!

这种实时性限流电路要求控制管功率较大还要加散热器,可计算7.5V*限制电流,假如长时间短路限流的话,发热很严重,全部消耗在控制管的发热上,不算很好；
贴主不知道在担心虾米，如果真的担心检流三极管瞬间冲击的话可在射极串联一个小电阻。

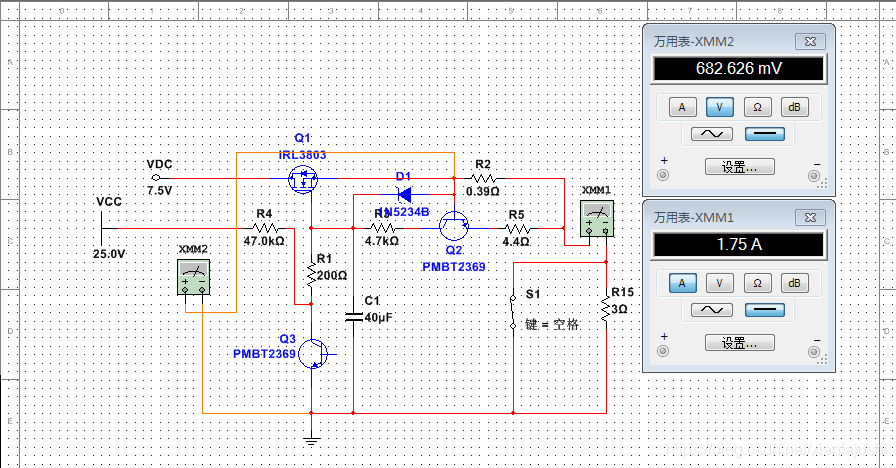

假如控制得好,可以把限流控制到很小,那就安全了,稍加修改添加RC可实现延时限流和自恢复,通过调整检测电阻到0.36,则可大大限流到较小的值,这样开关管功率和发热可大幅降低，检流电阻功率亦减小，电路基本无错只是IO到V20的电阻可考虑调整,可省一个BE间分流并联电阻基本可不用,100k的值可调整。

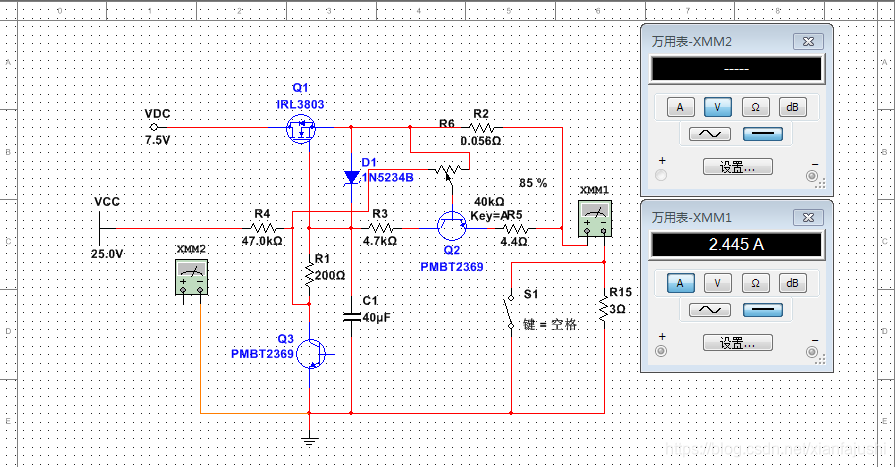

另外一种调节限流方式
