一、了解PID算法

PID 算法是自动控制算法中的经典之作，被广泛应用于温度控制、电机控制、飞行姿态控制等领域。简单来说就是用PID算法可以可以保持自动控制系统的稳定性（对关键参数进行自动控制，受到外界干扰而偏离正常状态时，能够被自动地调节回到目标范围内）。比如我们常用的烙铁，当烙铁头在焊接比较大的焊点时，设置的加热温度（350）会被拉低（280），这个时候有PID算法的介入，就可以让加热温度迅速回升到350。

二、算法入门

PID 分别是 Proportion（比例）、Integral（积分）、 Differential（微分）的首字母缩写。它是一种结合比例、积分和微分三个环节于一体的闭环控制算法。

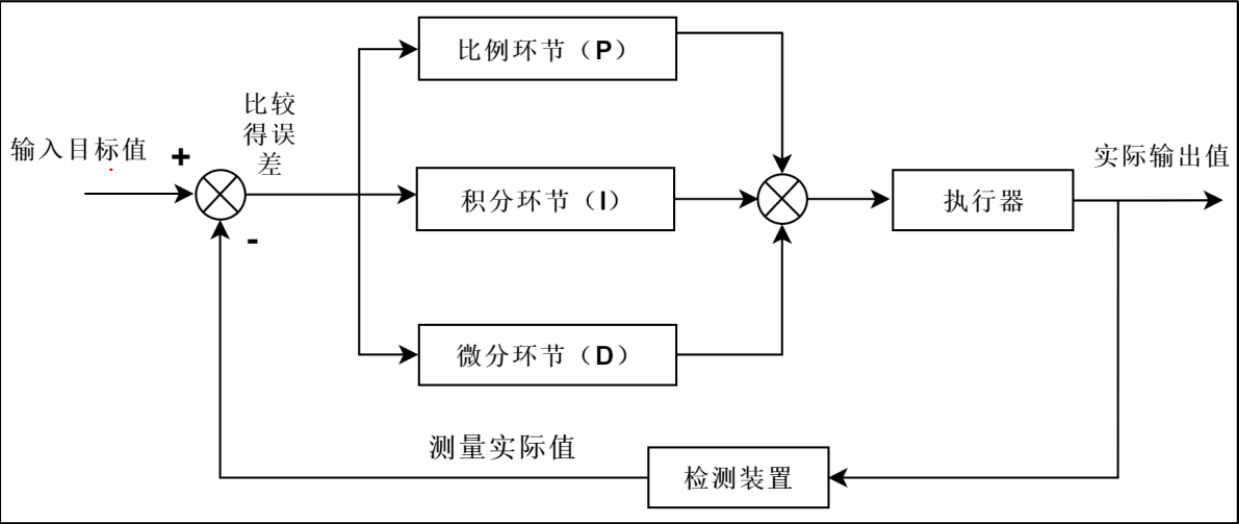

控制流程：

核心就是不断的计算实际输出值与设置的值之间的误差，对这个误差进行比例、积分和微分三个环节的运算，将计算结果作用于执行机构，让实际输出值不算接近设置的值。

Proportion（比例）：

比例环节可以成比例地反应控制系统的偏差信号，即输出与输入偏差成正比，可以用来减小系统的偏差。公式如下：

u = Kp * e

u：输出；Kp：比例系数；e：误差

假设设置温度为 350℃，而实际温度为 280℃，此时的偏差 e=70，由比例环节的公式可知，当 e 确定时，Kp 越大则输出u 越大，也就是温控系统的调节力度越大，这样就可以更快地达到目标温度；而当 Kp 确定时，偏差 e 越大则输出 u 越大，比例系数 Kp 和偏差 e 越大则系统消除偏差的时间越短。

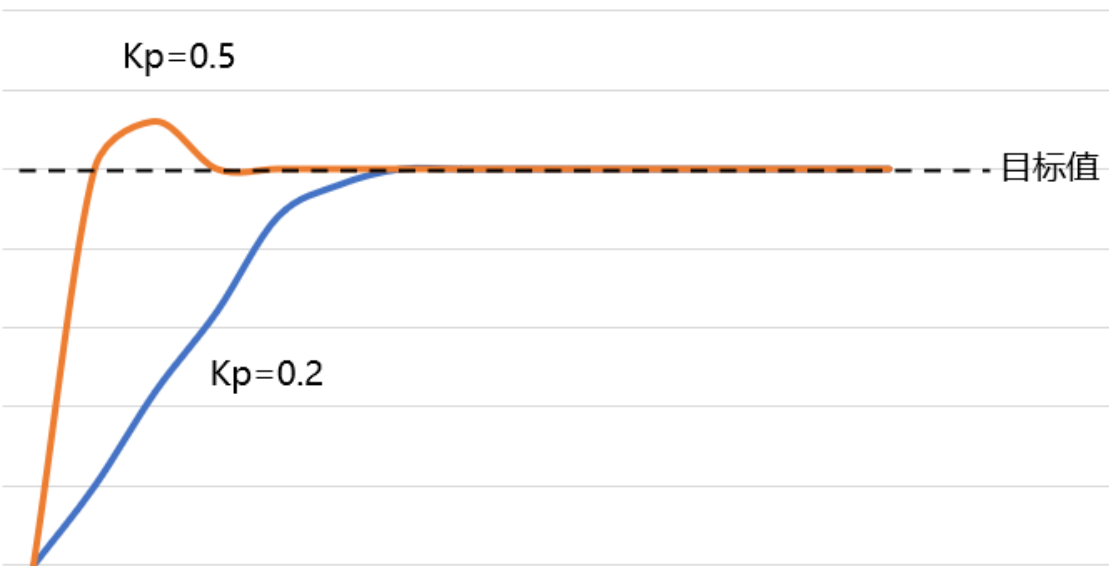

效果图：

Integral（积分）：

积分环节可以对偏差 e 进行积分，只要存在偏差，积分环节就会不断起作用，主要用于消除静态误差，提高系统的无差度。引入积分环节后，比例+积分环节的公式如下：

Ki：积分系数； $\sum$ e：累计偏差（偏差的和）

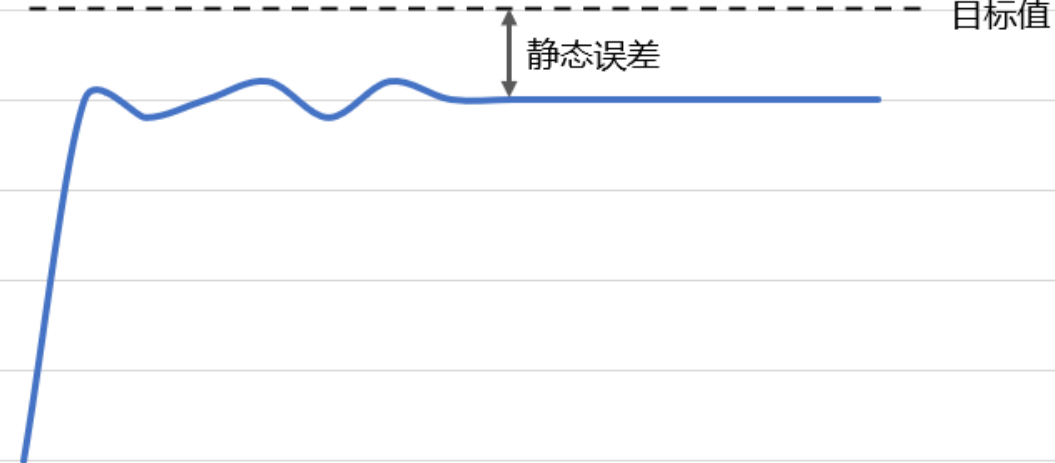

静态误差是什么：

假设我们现在需要设置温度350℃，而实际温度为340℃，此时偏差 e=10，Kp 为固定值，如果此时的输出可以让烙铁头1s升温 10℃，而外部的温差的影响可以让烙铁1s内降温 10℃，也就是说，输出 u 的作用刚好被外部影响抵消了，这就使得偏差会一直存在。

只要系统还存在偏差，积分环节就会不断地累计偏差。当系统偏差为 0 的时候，说明已经达到目标值，此时的累计偏差不再变化，但是积分环节依旧在发挥作用（此时往往作用最大），这就很容易产生超调的现象了。因此，我们需要引入微分环节，提前减弱输出，抑制超调的发生。

Differential（微分）：

微分环节可以反应偏差量的变化趋势，根据偏差的变化量提前作出相应控制，减小超调，克服振荡。比例+积分+微分环节的公式如下：

uk：第k次输出；

kp：比例系数；

ki：积分系数；

kd：微分系数；

ek：第 k 次偏差；

ek-1：第 k -1次偏差；

：累计 k 次偏差

这就是最终得到的 PID 算法的一个公式，这个公式是位置式PID计算公式，借此可以推出增量式PID的公式（当然，这肯定不是我推的。到这里是不是已经懵完了？没关系，只要知道它是三条公式就行了）：

位置式PID计算需要全部控制量参与，它的每一次输出都和过去的状态有关，需要对偏差进行累加，运算量大，而增量式 PID 的计算并不需要一直累计偏差，它的输出与近三次的偏差有很大关系，运算量少，实时性相对较好。

三、通过代码实现PID算法

在代码中，我们可以通过一个结构体来管理公式这些控制量；

/*PID结构体*/
typedef struct
{
    volatile float  SetPoint;            /* 设置目标值 */
    volatile float  ActualValue;         /* 期望输出值/计算输出值 */
    volatile float  SumError;            /* 误差累计 */
    volatile float  Proportion;          /* 比例常数 P */
    volatile float  Integral;            /* 积分常数 I */
    volatile float  Derivative;          /* 微分常数 D */
    volatile float  Error;               /* 当前误差 */
    volatile float  LastError;           /* 上一次误差 */
    volatile float  PrevError;           /* 上上次误差 */
} PID_TypeDef;

增量式PID:

/**
 * @brief       pid闭环控制
 * @param       *PID：PID结构体变量地址
 * @param       Feedback_value：当前实际值
 * @retval      期望输出值/计算值
 */
int32_t increment_pid_ctrl(PID_TypeDef *PID,float Feedback_value)
{
    PID->Error = (float)(PID->SetPoint - Feedback_value);                   /* 计算偏差 */

    PID->ActualValue += (PID->Proportion * (PID->Error - PID->LastError))                          /* 比例环节 */
                        + (PID->Integral * PID->Error)                                             /* 积分环节 */
                        + (PID->Derivative * (PID->Error - 2 * PID->LastError + PID->PrevError));  /* 微分环节 */

    PID->PrevError = PID->LastError;                                        /* 存储偏差，用于下次计算 */
    PID->LastError = PID->Error;

    return ((int32_t)(PID->ActualValue));                                   /* 返回计算后输出的数值 */
}

看代码是不是非常简单，信心一下子回来。接下来举一个电机控制电流环的例子（电流不需要其他传感器，只需采样电阻，但是采样的误差很影响算法结果）。

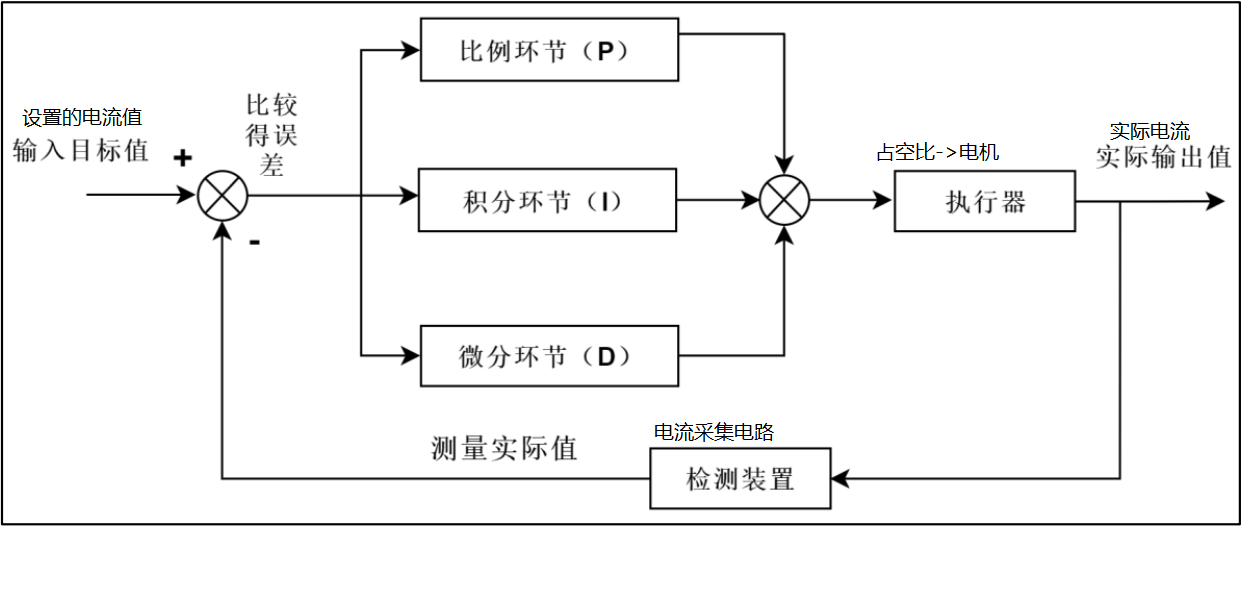

控制流程：

1.ADC采集电流


/* 多通道ADC采集 DMA读取 */
ADC_HandleTypeDef ADC1_CUR_HANDLER;                 /* ADC句柄 */
DMA_HandleTypeDef DMA1_ADC1_HANDLER;                 /* 与ADC关联的DMA句柄 */

uint16_t g_adc_value[ADC_CH_NUM * ADC_COLL] = {0};      /* 存储ADC原始值 */


void adc_init(void)
{
    ADC_ChannelConfTypeDef sConfig = {0};

    ADC1_CUR_HANDLER.Instance = ADC_ADCX;                                       /* ADCx */
    ADC1_CUR_HANDLER.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;            /* 4分频，ADCCLK = PCLK2/4 = 84/4 = 21Mhz */
    ADC1_CUR_HANDLER.Init.Resolution = ADC_RESOLUTION_12B;                      /* 12位模式 */
    ADC1_CUR_HANDLER.Init.ScanConvMode = ENABLE;                                /* 扫描模式 多通道使用 */
    ADC1_CUR_HANDLER.Init.ContinuousConvMode = ENABLE;                          /* 连续转换模式，转换完成之后接着继续转换 */
    ADC1_CUR_HANDLER.Init.DiscontinuousConvMode = DISABLE;                      /* 禁止不连续采样模式 */
    ADC1_CUR_HANDLER.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE; /* 使用软件触发 */
    ADC1_CUR_HANDLER.Init.ExternalTrigConv = ADC_SOFTWARE_START;                /* 软件触发 */
    ADC1_CUR_HANDLER.Init.DataAlign = ADC_DATAALIGN_RIGHT;                      /* 右对齐 */
    ADC1_CUR_HANDLER.Init.NbrOfConversion = ADC_CH_NUM;                         /* 使用转换通道数，需根据实际转换通道去设置 */
    ADC1_CUR_HANDLER.Init.DMAContinuousRequests = ENABLE;                       /* 开启DMA连续转换请求 */
    ADC1_CUR_HANDLER.Init.EOCSelection = ADC_EOC_SEQ_CONV;
    HAL_ADC_Init(&ADC1_CUR_HANDLER);

    /* 配置使用的ADC通道，采样序列里的第几个转换，增加或者减少通道需要修改这部分 */
    sConfig.Channel = ADC_ADCX_CH0;
    sConfig.Rank = 1;
    sConfig.SamplingTime = ADC_SAMPLETIME_15CYCLES;
    HAL_ADC_ConfigChannel(&ADC1_CUR_HANDLER, &sConfig);

    sConfig.Channel = ADC_ADCX_CH1;
    sConfig.Rank = 2;
    HAL_ADC_ConfigChannel(&ADC1_CUR_HANDLER, &sConfig);

    sConfig.Channel = ADC_ADCX_CH2;
    sConfig.Rank = 3;
    HAL_ADC_ConfigChannel(&ADC1_CUR_HANDLER, &sConfig);

}

/*ADC DMA读取 初始化函数*/
void adc_nch_dma_init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    ADC_ADCX_CHY_CLK_ENABLE();                                  /* 使能ADCx时钟 */
    ADC_ADCX_CH0_GPIO_CLK_ENABLE();                             /* 开启GPIO时钟 */
    ADC_ADCX_CH1_GPIO_CLK_ENABLE();
    ADC_ADCX_CH2_GPIO_CLK_ENABLE();

    /* AD采集引脚模式设置,模拟输入 */
    GPIO_InitStruct.Pin = ADC_ADCX_CH0_GPIO_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(ADC_ADCX_CH0_GPIO_PORT, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_ADCX_CH1_GPIO_PIN;
    HAL_GPIO_Init(ADC_ADCX_CH1_GPIO_PORT, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_ADCX_CH2_GPIO_PIN;
    HAL_GPIO_Init(ADC_ADCX_CH2_GPIO_PORT, &GPIO_InitStruct);

    adc_init();                                                 /* 先初始化ADC */

    if ((uint32_t)ADC_ADCX_DMASx > (uint32_t)DMA2)              /* 大于DMA1_Channel7, 则为DMA2的通道了 */
    {
        __HAL_RCC_DMA2_CLK_ENABLE();                            /* DMA2时钟使能 */
    }
    else
    {
        __HAL_RCC_DMA1_CLK_ENABLE();                            /* DMA1时钟使能 */
    }

    /* DMA配置 */
    DMA1_ADC1_HANDLER.Instance = ADC_ADCX_DMASx;                             /* 数据流x */
    DMA1_ADC1_HANDLER.Init.Channel = ADC_ADCX_DMASx_Chanel;                  /* DMA通道x */
    DMA1_ADC1_HANDLER.Init.Direction = DMA_PERIPH_TO_MEMORY;                 /* DIR = 1 ,外设到存储器模式 */
    DMA1_ADC1_HANDLER.Init.PeriphInc = DMA_PINC_DISABLE;                     /* 外设非增量模式 */
    DMA1_ADC1_HANDLER.Init.MemInc = DMA_MINC_ENABLE;                         /* 存储器增量模式 */
    DMA1_ADC1_HANDLER.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;    /* 外设数据长度:16位 */
    DMA1_ADC1_HANDLER.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;       /* 存储器数据长度:16位 */
    DMA1_ADC1_HANDLER.Init.Mode = DMA_CIRCULAR;                              /* 外设流控模式 */
    DMA1_ADC1_HANDLER.Init.Priority = DMA_PRIORITY_MEDIUM;                   /* 中等优先级 */
    HAL_DMA_Init(&DMA1_ADC1_HANDLER);

    __HAL_LINKDMA(&ADC1_CUR_HANDLER,DMA_Handle,DMA1_ADC1_HANDLER);       /* 把ADC和DMA关联，用DMA传输ADC数据 */

    /* ADC DMA中断配置 */
    HAL_NVIC_SetPriority(ADC_ADCX_DMASx_IRQn, 2, 1);
    HAL_NVIC_EnableIRQ(ADC_ADCX_DMASx_IRQn);

    HAL_ADC_Start_DMA(&ADC1_CUR_HANDLER,(uint32_t *)g_adc_value,ADC_SUM);    /* 开启ADC的DMA传输 */
}

/*DMA2 数据流4中断服务函数*/
void ADC_ADCX_DMASx_IRQHandler(void)
{
    HAL_DMA_IRQHandler(&DMA1_ADC1_HANDLER);
}

uint16_t g_adc_val[ADC_CH_NUM];                     /*ADC平均值存放数组*/

/*ADC采集中断回调函数*/
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{

    float temp_c = 0.0;
    static float add_adc = 0;
    static float init_adc_value = 0;
    static uint8_t adc_count1 = 0;

    if ( hadc->Instance == ADC_ADCX )                               /* 判断是不是ADC1_CUR_HANDLER */
    {
        adc_count1++;
        HAL_ADC_Stop_DMA(&ADC1_CUR_HANDLER);                    /* 关闭DMA转换 */

        calc_adc_val(g_adc_val);                                    /* 计算ADC的平均值 */
        add_adc += g_adc_val[2];                                    /* 取出电流通道对应的ADC值进行累计 */

        if (adc_count1 >= 15)                                       /* 累计15次 */
        {
            add_adc = (float)(add_adc / adc_count1);                /* 取平均值 */
                temp_c = (add_adc - init_adc_value) * ADC2CURT;                                                 /* 计算电流 */

                g_motor_data.current = (float)((g_motor_data.current * (float)0.60) + ((float)0.40 * temp_c));  /* 一阶低通滤波 */

                if (g_motor_data.current <= 20)                                                                 /* 过滤掉微弱浮动电流 */
                {
                    g_motor_data.current = 0.0;
                }

            add_adc = 0;
            adc_count1 = 0;
        }
        HAL_ADC_Start_DMA(&ADC1_CUR_HANDLER, (uint32_t *)&g_adc_value, (uint32_t)(ADC_SUM));                /* 启动DMA转换 */
    }
}

2.PID初始化

PID_TypeDef  g_current_pid;             /* 电流环PID参数结构体 */

/*pid初始化*/
void pid_init(void)
{
    g_current_pid.SetPoint = 10;
    g_current_pid.ActualValue = 0.0;
    g_current_pid.SumError = 0.0;
    g_current_pid.Error = 0.0;
    g_current_pid.LastError = 0.0;
    g_current_pid.PrevError = 0.0;
    g_current_pid.Proportion = KP;
    g_current_pid.Integral = KI;
    g_current_pid.Derivative = KD;
}



int32_t increment_pid_ctrl(PID_TypeDef *PID,float Feedback_value)
{
    PID->Error = (float)(PID->SetPoint - Feedback_value);                   /* 计算偏差 */

    PID->ActualValue += (PID->Proportion * (PID->Error - PID->LastError))                          /* 比例环节 */
                        + (PID->Integral * PID->Error)                                             /* 积分环节 */
                        + (PID->Derivative * (PID->Error - 2 * PID->LastError + PID->PrevError));  /* 微分环节 */

    PID->PrevError = PID->LastError;                                        /* 存储偏差，用于下次计算 */
    PID->LastError = PID->Error;

    return ((int32_t)(PID->ActualValue));                                   /* 返回计算后输出的数值 */
}

3.PWM初始化

/* 定时器配置句柄 定义 */
TIM_HandleTypeDef TIM_PWM_HANDLER;                              /* 定时器x句柄 */

/**
 * @brief       高级定时器TIMX 互补输出 初始化函数（使用PWM模式1）
 * @note
 *              配置高级定时器TIMX 互补输出, 一路OCy 一路OCyN, 并且可以设置死区时间
 *
 *              高级定时器的时钟来自APB2, 而PCLK2 = 168Mhz, 我们设置PPRE2不分频, 因此
 *              高级定时器时钟 = 168Mhz
 *              定时器溢出时间计算方法: Tout = ((arr + 1) * (psc + 1)) / Ft us.
 *              Ft=定时器工作频率, 单位 : Mhz
 *
 * @param       arr: 自动重装值。
 * @param       psc: 时钟预分频数
 */

void atim_timx_cplm_pwm_init(uint16_t arr, uint16_t psc)
{
    TIM_OC_InitTypeDef sConfigOC ;

    TIM_PWM_HANDLER.Instance = ATIM_TIMX_CPLM;                      /* 定时器x */
    TIM_PWM_HANDLER.Init.Prescaler = psc;                           /* 定时器预分频系数 */
    TIM_PWM_HANDLER.Init.CounterMode = TIM_COUNTERMODE_UP;          /* 向上计数模式 */
    TIM_PWM_HANDLER.Init.Period = arr;                              /* 自动重装载值 */
    TIM_PWM_HANDLER.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;    /* 时钟分频因子 */
    TIM_PWM_HANDLER.Init.RepetitionCounter = 0;                     /* 重复计数器寄存器为0 */
    TIM_PWM_HANDLER.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;        /* 使能影子寄存器TIMx_ARR */
    HAL_TIM_PWM_Init(&TIM_PWM_HANDLER) ;

    /* 设置PWM输出 */
    sConfigOC.OCMode = TIM_OCMODE_PWM1;                                     /* PWM模式1 */
    sConfigOC.Pulse = 0;                                                    /* 比较值为0 */
    sConfigOC.OCPolarity = TIM_OCPOLARITY_LOW;                              /* OCy 低电平有效 */
    sConfigOC.OCNPolarity = TIM_OCNPOLARITY_LOW;                            /* OCyN 低电平有效 */
    sConfigOC.OCFastMode = TIM_OCFAST_ENABLE;                               /* 不使用快速模式 */
    sConfigOC.OCIdleState = TIM_OCIDLESTATE_RESET;                          /* 主通道的空闲状态 */
    sConfigOC.OCNIdleState = TIM_OCNIDLESTATE_RESET;                        /* 互补通道的空闲状态 */
    HAL_TIM_PWM_ConfigChannel(&TIM_PWM_HANDLER, &sConfigOC, ATIM_TIMX_CPLM_CHY);    /* 配置后默认清CCER的互补输出位 */
}

4.配置一个定时器中断定时计算PID并将结果输出到pwm

/**
 * @brief       定时器更新中断回调函数
 * @param        htim:定时器句柄指针
 * @note        此函数会被定时器中断函数共同调用的
 * @retval      无
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
     int32_t motor_pwm_temp = 0;

     if (htim->Instance == TIM6)
     {
                /* PID计算，输出比较值（占空比），再进行一阶低通滤波 */
                motor_pwm_temp = increment_pid_ctrl(&g_current_pid, g_motor_data.current);
                g_motor_data.motor_pwm = (int32_t)((g_motor_data.motor_pwm * 0.5) + (motor_pwm_temp * 0.5));

                if (g_motor_data.motor_pwm >= 8200)                     /* 限制占空比 */
                {
                    g_motor_data.motor_pwm = 8200;
                }
                else if (g_motor_data.motor_pwm <= 0)
                {
                    g_motor_data.motor_pwm = 0;
                }


                motor_pwm_set(g_motor_data.motor_pwm);                                                  /* 设置占空比（电机转速） */
     }
}

如果用stm32，外设驱动都可以在cubmax中生成。

四、参数（kp、ki、kd）整定

采样周期：

根据控制对象突变能力选择。假设电机当前转速为 20RPM，我们需要提高它的转速到 30RPM，此电机的转速在 1s 之内最大可以突变 10RPM（即电机速度的突变能力）。

kp、ki、kd：

结合系统的具体情况以及经验，先试凑几组合理的 PID 系数，同时需要观察系统的曲线变化，确定每一个系数对于整个系统曲线的大致影响，然后再根据具体的曲线进行调整。

1.先是比例（P），再积分（I），最后是微分（D）；

2.按纯比例系统整定比例系数，使其得到比较理想的调节过程曲线，然后再把比例系数缩小 1.2 倍左右，将积分系数从小到大改变，使其得到较好的调节过程曲线；

3.在这个积分系数下重新改变比例系数，再看调节过程曲线有无改善；

4.如有改善，可将原整定的比例系数减少，改变积分系数，这样多次的反复，就可得到合适的比例系数和积分系数；

5. 如果存在外界的干扰，系统的稳定性不好，可把比例、积分系数适当减小，使系统足够稳定；

6. 如果系统存在小幅度超调，可以将整定好的比例系数和积分系数适当减小，增大微分系数，以得到超调量最小、调节作用时间最短的系统曲线；

也可以简单点，以调节速度为例（初始参数Kp、Ki、Kd为0）：

调节比例增益Kp：逐渐增加Kp的值，直到系统开始出现持续的振荡（速度在设定值附近上下波动）。此时记录下Kp的值。
调节积分增益Ki：将Kp设置为刚刚Kp值的一半，然后逐渐增加Ki的值，直到系统的静态误差（速度与设定值的差距）变得很小。过大的Ki值可能导致系统响应过慢或振荡，此时需要适当减小Ki值。
调节微分增益Kd：保持当前的Kp和Ki值不变，逐渐增加Kd的值，直到系统的动态性能满足要求（例如，要求速度在设定值附近的波动范围和响应时间）。过大的Kd值可能导致系统响应过于敏感或噪声敏感，此时需要适当减小Kd值。
微调参数：以上步骤得到的Kp，Ki，Kd值可能仍然不是最优解，因此还需要根据实际系统的性能要求进行微调。通常情况下，可以先调整Kp和Ki，然后再调整Kd。在调整过程中，需要关注系统的稳定性、阻尼、响应速度、过冲等性能指标。
