简述

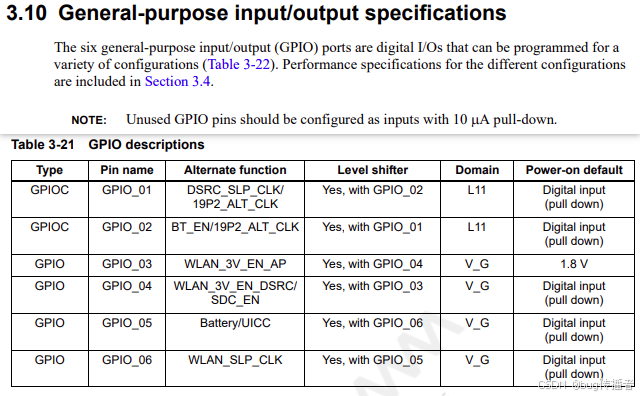

MDM9x07&MDM9628的PMU电源管理单元有6个通用的输出输入数字IO，见datesheet中的相关描述如下：

这个几个IO具有几个特点：

<1> 默认为数字输入，具有10uA下拉电流；

<2> 设计为以 4 MHz 速率运行，以支持高速应用；

<3> 支持的速率取决于负载电容和 IR 压降要求

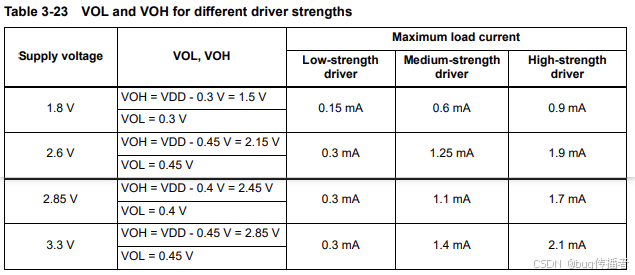

从这几个信息中我们可以知道，在负载电容确定的情况下，最大的速率由IR压降决定，如果需要特定的IR压降，可以通过增加电源来提高最大速率电压，并根据实际的负载电容调整驱动强度，下表为针对不同驱动器强度的输出电压

PMU-GPIO的控制

关于这6个GPIO如何控制下面进行具体的说明：

根据相关文档的说明，PMU-GPIO&Linux GPIO的具体映射关系如下所示

PMU Pin Name	PMU-GPIO	Linux GPIO Number
GPIO_01	PMU_GPIO_1	GPIO 1018
GPIO_02	PMU_GPIO_2	GPIO 1019
GPIO_03	PMU_GPIO_3	GPIO 1020
GPIO_04	PMU_GPIO_4	GPIO 1021
GPIO_05	PMU_GPIO_5	GPIO 1022
GPIO_06	PMU_GPIO_6	GPIO 1023

根据PMU-GPIO在Linux Kernel的GPIO映射关系，我们可以控制对具体的IO进行相关的控制，下面使用两种方式进行控制测试

① 通过sysfs导出gpio进行控制

# echo 1018 > /sys/class/gpio/export
# cat /sys/class/gpio/gpio1018/direction
in
# echo out > /sys/class/gpio/gpio1018/direction
# cat /sys/class/gpio/gpio1018/value
0
# echo 1 > /sys/class/gpio/gpio1018/value
# cat /sys/class/gpio/gpio1018/value
1

② 通过设备树控制

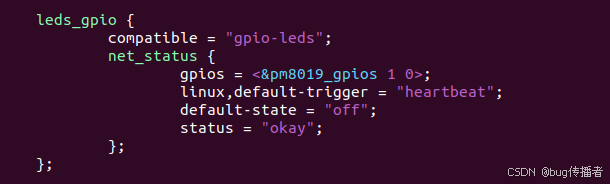

通过heartbeat的示例进行说明，内核的相关配置，在此不在进行过多的赘述，可自行百度，下面为具体的设备树描述

注：

a、如过需要将PMU-GPIO设置功能为GPIO，上述设备树中qcom,src-sel需要设置为0，及

qcom,src-sel = <0>

b、如果其他地方对改GPIO有占用的话，需要释放其他功能的占用，否则会出现报错
