一、图检索算法概述



图中点表示原始数据集的一个向量，边连接的顶点称为邻点，表示和该向量距离相近的点。

图检索过程通常从一个入口点开始，遍历其邻点，计算其和query的距离。如果邻点中点r距离query距离更近，则从点r开始重复上述过程，直到出现所有邻点到query距离大于该点到query的距离。

二、Greedy_search(NSW、HNSW、NSG、SSG)

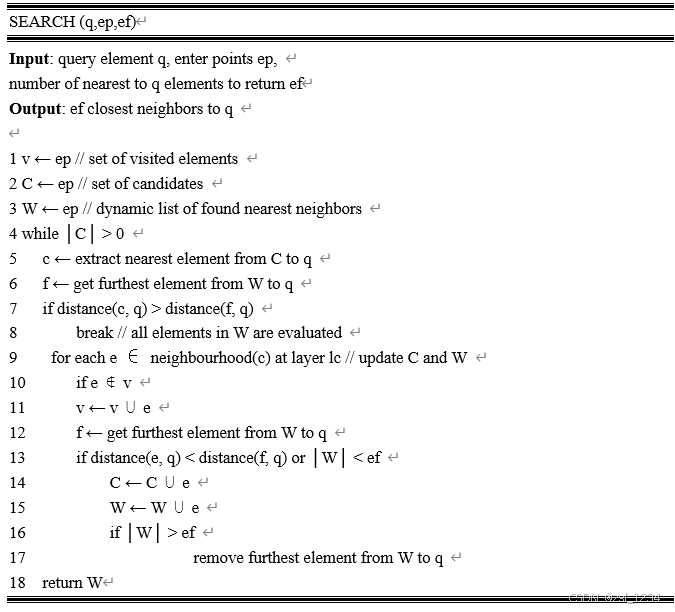

算法解释：

输入是query，entry_point,以及ef,输出是ef个相似向量。

V用来标记已经计算过的点,C是Candidant用来存储候选点,W存储results。

C不为空，获取C中距离Q最近点和W中距离Q最远的点，计算距离，如果大于，算法终止。否则，遍历邻居节点，如果访问过，continue，否则，标记为访问。如果W.size()小于Ef或者对于其中一个友点e,距离小于W中到q最远点f的距离，则更新W，C，重复上面的过程。

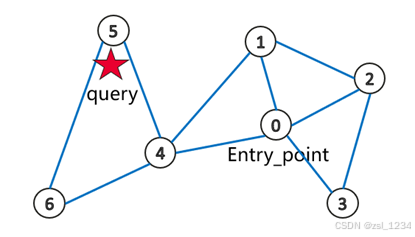

下面举一个简单的搜索的例子，Ef为2。

Action	C	W
从entry_point点0开始，加入到C、W。	0	0
从C中取出点0，比较dis(0,q)等于W中furthest点dis(0,q)，遍历邻点		0
首先是邻点1.此时W.size()小于Ef，更新C、W、V	1	0、1
接着是邻点2，此时W.size()等于Ef,并且dis(2)>dis(1)不更新C、W,标记V	1	0、1
接着是邻点3，此时W.size()等于Ef,并且dis(3)>dis(1)不更新C、W,标记V	1	0、1
接着是邻点4，此时W.size()等于Ef,但是dis(4)<dis(0),更新C、W,标记V	1、4	1、4
接着从C中取出点1，但是其邻居节点在已经访问过，不更新。	4	1、4
从C中取出点0，比较dis(4,q)小于W中furthest点dis(1,q)，遍历邻点		1、4
首先是邻点6，此时W.size()等于Ef,但是dis(6)<dis(1),不更新		1、4
接着是邻点5，此时W.size()等于Ef,但是dis(5)<dis(1),更新	5	5、4
从C中取出点5，但是其邻居节点在已经访问过，不更新		5、4
返回W		5、4

三、HNSW算法

1. 图构建

HNSW的构建是一个向量一个向量构建的。在构建Index之前会先初始化一个概率数组prob，数组长度为Layer层数，数组元素对应于该点插入到该层的概率。

一个向量被插入时，会由uniform(0,1)产生一个随机数，依次和上面的概率数组比较，大于则插入。

设置M=32，level=6时，概率数组设置如下:

([0.96875, 0.030273437499999986, 0.0009460449218749991, 2.956390380859371e-05, 9.23871994018553e-07, 2.887099981307982e-08],）

层级0的插入概率远高于其他层级，意味着更高层级更为稀疏，这有助于减少搜索过程中陷入局部最小值的风险，并确保搜索从长距离遍历开始。引入了高速公路机制。

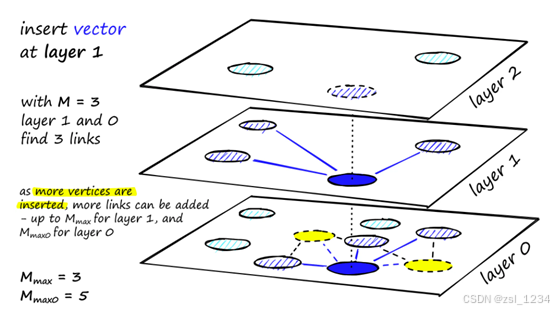

构建第一阶段：

图构建从顶部层开始，进入图后，算法贪心地遍历边，找到插入向量q的最近邻居。
找到局部最小值后，它移动到下一层，这个过程重复直到达到选择的插入层。

构建第二阶段:

 ef值增加到efConstruction（设置的一个参数），执行SEARCH算法，返回更多的最近邻居（W）。这些最近邻居是候选链接到新插入元素q以及下一层的入口点。从这些候选者中选择M个邻居作为链接——最直接的选取标准是选择最接近的向量。

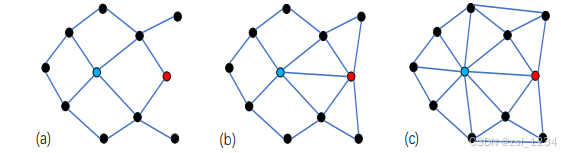

构建图时不仅要考虑点的距离，还要考虑邻点的周围分布，尽可能均匀分布。

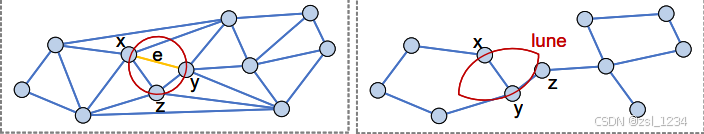

HNSW采用RNG的选边策略，定义如下

In Euclidean space 𝐸 𝑑 , the RNG 𝐺(𝑉 , 𝐸) built on dataset 𝑆 has the following property:

For 𝑥, 𝑦 ∈ 𝑉 , if 𝑥 and 𝑦 are connected by edge 𝑒 ∈ 𝐸, then ∀𝑧 ∈ 𝑉 , with 𝛿 (𝑥, 𝑦) < 𝛿 (𝑥, 𝑧), or 𝛿 (𝑥, 𝑦) < 𝛿 (𝑧, 𝑦)

2. 图搜索

搜索过程：

图构建从顶部层开始，进入图后，算法贪心地遍历边，找到查询向量q的最近邻居。
找到局部最小值后，它移动到下一层。

到达最后一层后Layer0后执行SEARCH算法。

四、NSG

KNNG：有向图，每个点有K个邻点

NSG构图基于构建好的KNNG图，在此基础上中重构图，选用了和HNSW类似RNG的monotonic RNG (called MRNG)的选边策略。

NSG论文中有大量数学定义，下面是我对其一些总结：

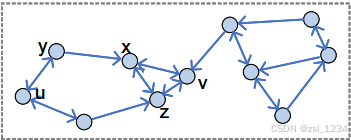

1. 单调路径(Monotonic Path). ：贪心搜索可以保证不回溯，每一步都会更近
2. 单调网络(Monotonic Search Network) (MSNET)：图内任意两点之间存在单调路径
3. MRNG:任意p，q两点之间的区域中不包括集合S中任何点，或者r在该区域中，但是pr不属于MRNG
4. MRNG和RNG选边的差异性体现在，对于MRNG来说条件任意p，q两点之间的区域中不包括集合S中任何点不是必须的。
   并且MRNG∈MSNET

NSG搜索算法采用上文Greedy_Search

五、SSG

NSG存在的问题：

MSNET过于稀疏，导致搜索性能差

如图所示，合适的出度可能是最佳的。（过大或者过小都会导致搜索性能变差）

为此，作者提出了新的选边策略：

简单来说，在高维空间中，p点为圆心，pq为半径形成的球体，和p点为圆心2α为直径角形成的相交的空间内部没有属于SSG的边。

图构建算法流程如下：

1. 首先建立KNN，选择该点邻居节点以及邻居的邻居。
2. 应用SSG的选边策略，同时设置最大度
3. 确保图的连通性。随机选择m个导航点，进行DFS，连接没有连接的顶点

六、参考论文列表

• A Comprehensive Survey and Experimental Comparison of Graph-Based Approximate Nearest Neighbor Search
• NSW：Yury Malkov, Alexander Ponomarenko, Andrey Logvinov, and Vladimir Krylov. 2014. Approximate nearest neighbor algorithm based on navigable small world graphs.
• HNSW：Yury A Malkov and Dmitry A Yashunin. 2018. Efficient and robust approximate nearest neighbor search using hierarchical navigable small world graphs
• NSG：Cong Fu, Chao Xiang, Changxu Wang, and Deng Cai. 2019. Fast Approximate Nearest Neighbor Search With The Navigating Spreading-out Graph
• SSG： Cong Fu, Changxu Wang, and Deng Cai. 2021. High Dimensional Similarity Search with Satellite System Graph: Efficiency, Scalability, and Unindexed Query Compatibility
