一.手写数字分类问题的引入

1.和上节课的关联

上一节学习了给出一堆点，看他们附着在那条线上

这次的手写数字分类问题，是给出一张二维的图片，看看它属于哪一类

二维的图片可以看成一个矩阵，把这个矩阵当成x输入，我们能否找出一个函数y=wx+b，把x带入之后得到y，这个y能对应上它的标签（0~9），再训练一下这个模型，使得每次输出的y与他实际的标签的差值最小，这样我们就可以认为输出的y就是它的标签。

上次的回归问题输出的x是个一维的点，可以用一层线性函数把他表示出来，这次输出的二维矩阵显然不能仅仅用一层线性函数接收。

可以把二维矩阵[28*28]压缩成一维[1*784],这样更好计算。

2.这个问题的函数是什么

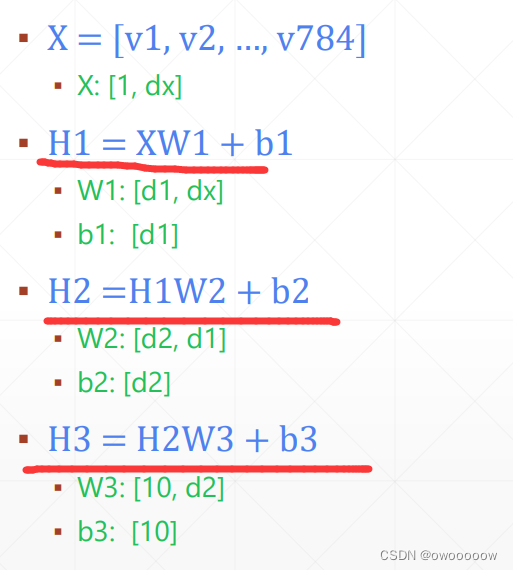

这里直接给出了手写数字分类的函数：实际上它是由三层线性函数嵌套而成的

把这三个函数写成一个，就是如下的形式：

得到了这个函数，那么就像上一个问题一样，写出他的损失函数，利用梯度下降算法迭代求出loss值最小的时候的权值为多少

当得到一个较为准确的权值时，这个模型便训练完成，可以用于手写字体的分类了。

3.这个问题的输出的是什么

只不过，这里的w1,w2,w3和b1,b2,b3为了配合矩阵X的运算，都不再是一个单纯的数字，而是一个矩阵。

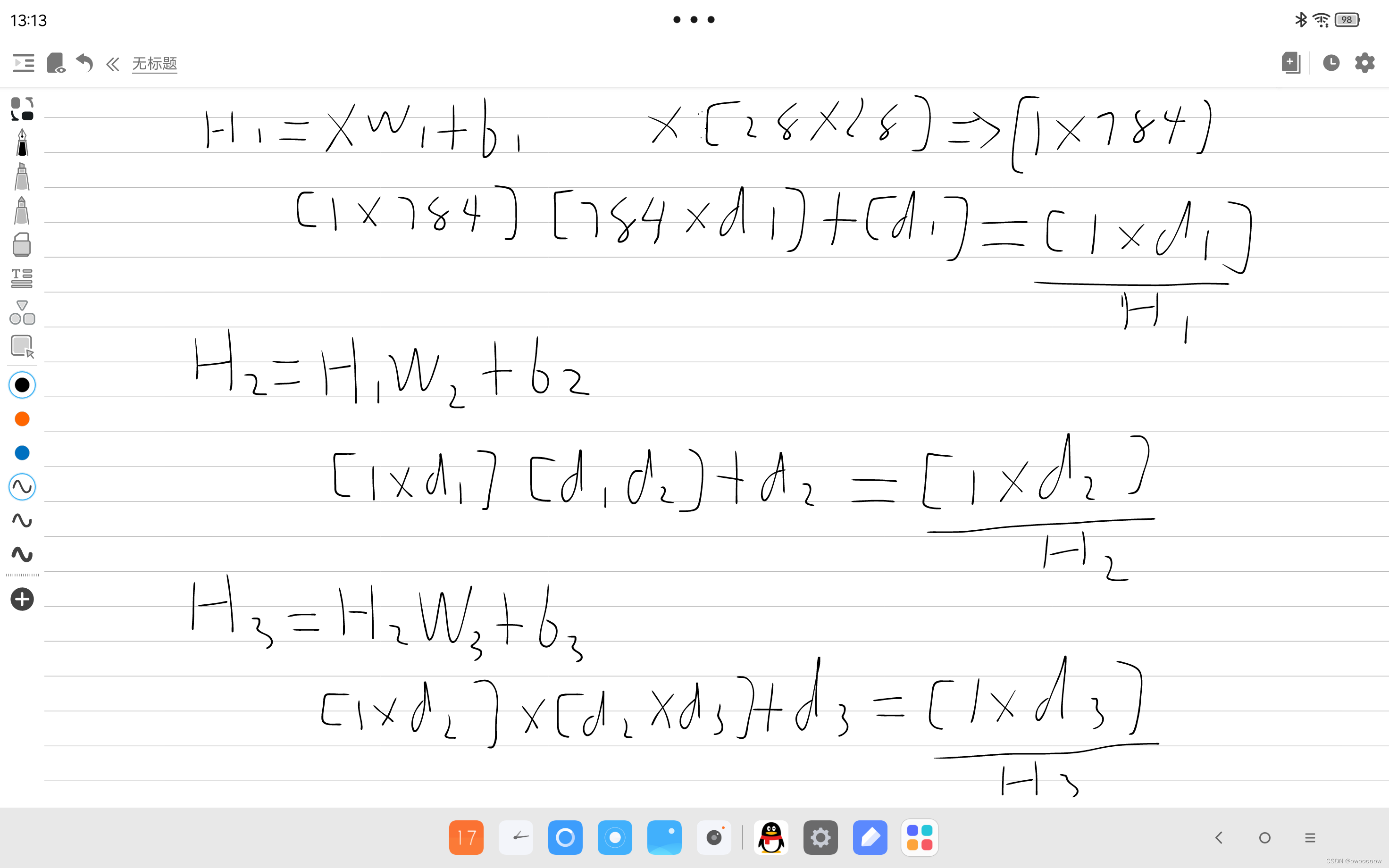

最终，输出的H3(pred)也是一个矩阵,H3的维度计算过程如下图所示:

可以看到，经过这个函数，输入一个[1x784]的矩阵X，得到一个[1Xd3]的矩阵H3，这里的d3是由我们的权值w3和b3的维度决定的。

由于函数的权值的维度是灵活的，不妨让d3=10，这样输出的就是一个[1X10]的矩阵，这10位数刚好能代表0~9这十个数字，如下图所示

上图输出的H3代表这个图片是0的概率为0.1，是1的概率为0.8...以此类推。

我们对这个矩阵进行argmax操作，也就是取这个矩阵中最大值的下标，取出来的是1，作为输出，代表这个输入图片经过神经网络的计算，判断出这个数字大概率为1。

4.激活函数

由于实际问题是非线性的，而我们用的都是线性方程，所以需要用激活函数把线程方程变成非线性方程，这里使用较为简单的Relu方程

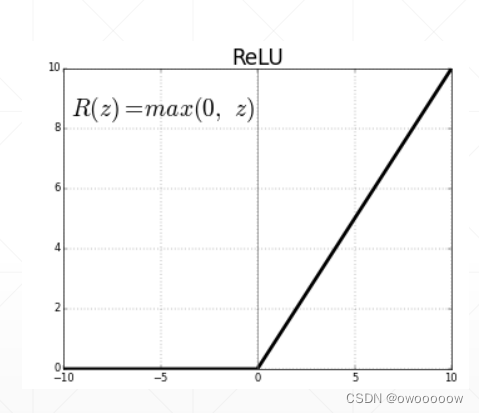

如图，他的操作是大于0的部分原封不动，小于0的部分都变成0

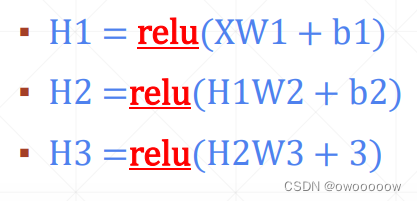

把函数的每一步都加上relu激活函数，这样函数就变成非线性的了。

二.手写字识别问题实战

写在utils.py里面的代码，里面是一些图片输入输出的辅助函数:

这一部分可以先不用掌握

import  torch
from    matplotlib import pyplot as plt


def plot_curve(data):
    fig = plt.figure()
    plt.plot(range(len(data)), data, color='blue')
    plt.legend(['value'], loc='upper right')
    plt.xlabel('step')
    plt.ylabel('value')
    plt.show()



def plot_image(img, label, name):#把图片和对应的标签显示出来

    fig = plt.figure()
    for i in range(6):
        plt.subplot(2, 3, i + 1)
        plt.tight_layout()
        plt.imshow(img[i][0]*0.3081+0.1307, cmap='gray', interpolation='none')
        plt.title("{}: {}".format(name, label[i].item()))
        plt.xticks([])
        plt.yticks([])
    plt.show()


def one_hot(label, depth=10):
    out = torch.zeros(label.size(0), depth)
    idx = torch.LongTensor(label).view(-1, 1)
    out.scatter_(dim=1, index=idx, value=1)
    return out



第一步：下载数据集并且取数据集

import  torch
from    torch import nn
from    torch.nn import functional as F
from    torch import optim

import  torchvision
from    matplotlib import pyplot as plt

from    utils import plot_image, plot_curve, one_hot #另一个包里的文件
batch_size = 512 #一次取512张图片
#第一步，取数据
train_loader = torch.utils.data.DataLoader(#获取训练集的数据
    torchvision.datasets.MNIST('mnist_data',train=True,download=True,#三个参数分别为 路径，是否为训练集，是否从网上下载
                                transform=torchvision.transforms.Compose([
                                    torchvision.transforms.ToTensor(),#下载完为numpy格式，把他转化成tensor格式
                                    torchvision.transforms.Normalize(
                                        #为了提高效率，一般要把数据限制在0的左右两侧，但是灰度值图片的数据不是0就是1，
                                        #都在图片的右侧，所以进行normalize操作，让数据均匀分布在0的左右两侧
                                        #这一步也可以不写，但是效率会下降百分之七十
                                        (0.1307,),(0.3081,))
                                ])),
    batch_size=batch_size,shuffle=True)#一次取多少张图片，是否要打乱顺序
test_loader = torch.utils.data.DataLoader(
    torchvision.datasets.MNIST('mnist_data/',train=False,download=True,
                               transform=torchvision.transforms.Compose([
                                   torchvision.transforms.ToTensor(),
                                   torchvision.transforms.Normalize(
                                       (0.1307,),(0.3081,))
                               ])),
    batch_size=batch_size,shuffle=False)
#取出来数据看看是什么样的
x,y = next(iter(train_loader))#把train_loader里面的数据提取出来
print(x.shape,y.shape,x.min(),x.max())#x.shape为[512,1,28,28]，表示有512张单通道28*28的图片，y为512个标签
#x的最大值和最小值分别大于小于0，这是取数据时normalize的结果
plot_image(x,y,'image and lable')#把这些图片和标签利用plot打印出来，直观的观察

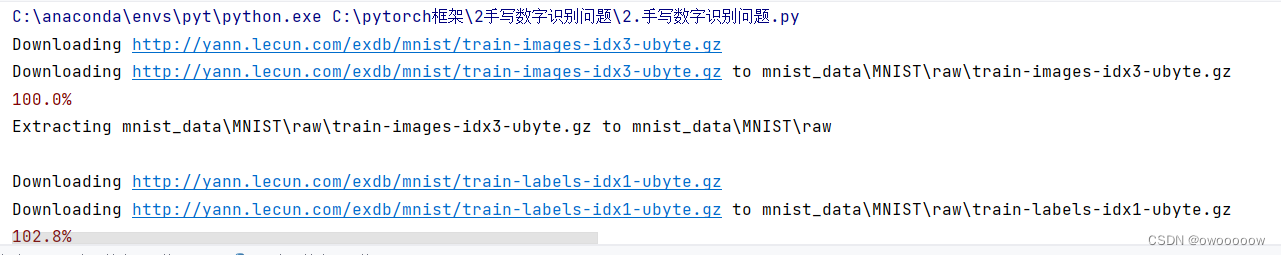

这一部分写完运行后，如果是第一次运行，会自动从网络上下载MNIST数据集，如下图所示

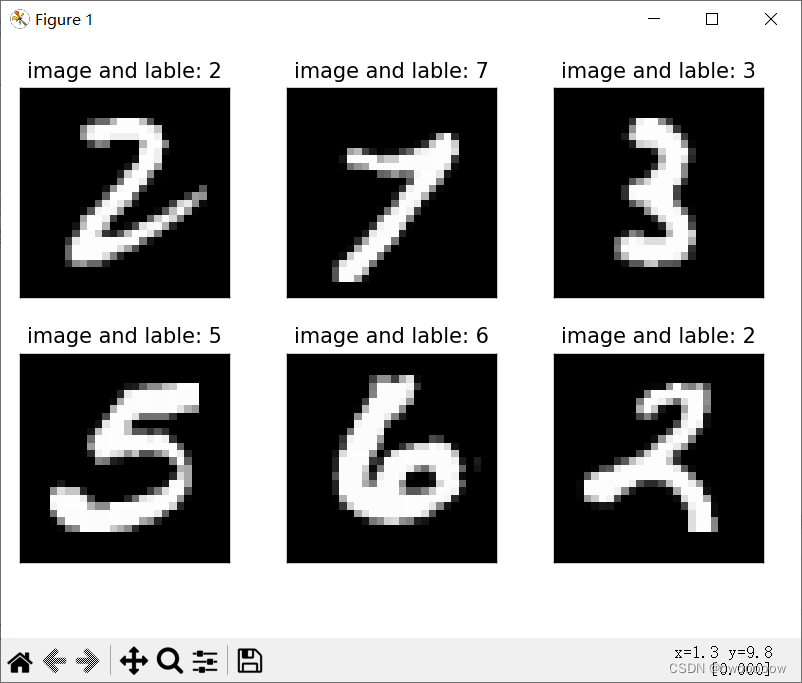

利用plot画出来的图片和标签如下图所示

在实践中发现我这个环境下plot不能输出中文，中文会变成“□”

第二步，搭建神经网络

class Net(nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        #神经网络的结构为三层线性网络，第一个参数代表输入的格式，第二个参数代表输出的格式，比如fc1就是输出28*28的矩阵，输出1*256矩阵
        self.fc1 = nn.Linear(28*28,256)#一般除了输入的28*28和最终输出的10，其他的参数都是按照经验自己来设置的
        self.fc2 = nn.Linear(256,64)#一般都是每一层从大到小递减
        self.fc3 = nn.Linear(64,10)
    def forward(self,x):#输入一张图片x，并进行三层运算
        # x: [b, 1, 28, 28]
        # h1 = relu(xw1+b1)
        x = F.relu(self.fc1(x))
        # h2 = relu(h1w2+b2)
        x = F.relu(self.fc2(x))
        # h3 = h2w3+b3
        x = self.fc3(x)
        return x



第三步，训练神经网络

代码如下

net = Net()
optimizer = optim.SGD(net.parameters(),lr=0.01,momentum=0.9)#梯度下降优化器
train_loss = []#保存每次训练的loss值，便于以后可视化把它画出来
for epoch in range(3):#总共迭代三次
    for batch_idx,(x,y) in enumerate(train_loader):#每次迭代把训练集中的图片跑一遍
        x = x.view(x.size(0),28*28)#把x铺平，便于net接收
        out = net(x)
        y_onehot = one_hot(y)#one_hot操作，把标签y转换成和out格式相同的【b,10】
        loss = F.mse_loss(out,y_onehot)#计算输出和y之间的平方差，也就是loss值
        optimizer.zero_grad()#梯度清零
        loss.backward()#计算梯度
        optimizer.step()#更新梯度
        train_loss.append(loss.item())
        if batch_idx%10==0:#每隔10次训练，打印一下loss，看看是否会下降
            print(epoch,batch_idx,loss.item())
plot_curve(train_loss)#把loss变化的曲线打印出来

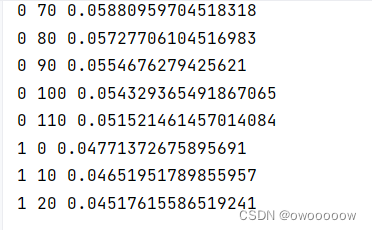

每隔10次训练，都会打印出当前的loss值，发现每一次都在稳定下降

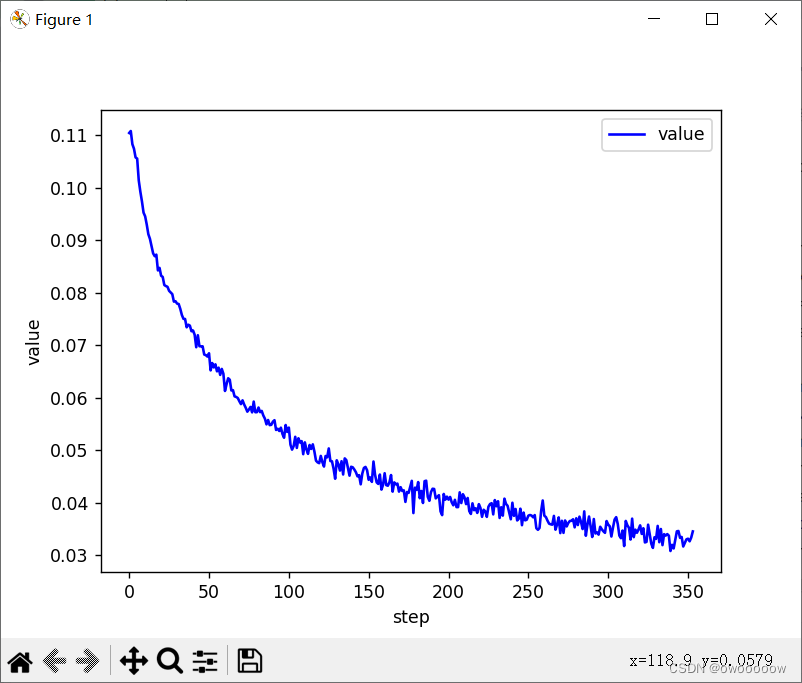

把图片打印出来更加直观

第四步，测试神经网络

total_correct = 0
for x,y in test_loader:
    x  = x.view(x.size(0), 28*28)
    out = net(x)
    # out: [b, 10] => pred: [b]
    pred = out.argmax(dim=1)
    correct = pred.eq(y).sum().float().item()#.item是把tensor转换成数据类型
    total_correct += correct#计算正确的数据的数量

total_num = len(test_loader.dataset)
acc = total_correct / total_num
print('test acc:', acc)#打印正确率

x, y = next(iter(test_loader))
out = net(x.view(x.size(0), 28*28))
pred = out.argmax(dim=1)
plot_image(x, pred, 'test')



在控制台输出的正确率

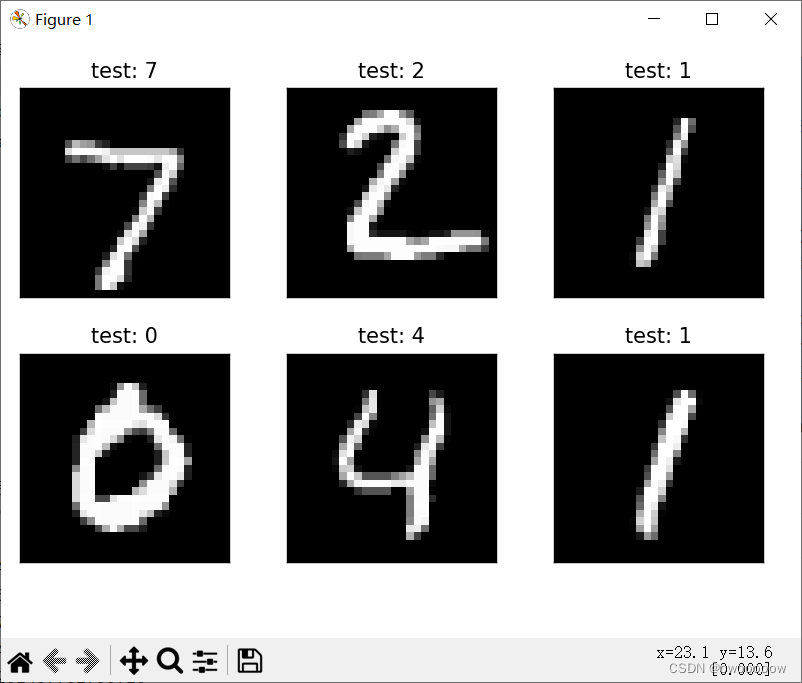

这是图片以及神经网络给出的对应的结果

五，拓展

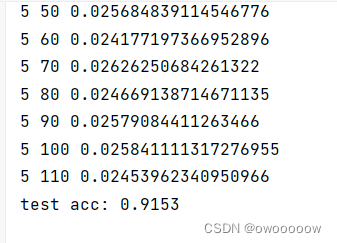

把迭代次数变为6次，训练过后发现正确率达到了90以上

六，完整的代码

utils.py在上面有，就不再写了

下面是主文件的代码

import  torch
from    torch import nn
from    torch.nn import functional as F
from    torch import optim

import  torchvision
from    matplotlib import pyplot as plt

from    utils import plot_image, plot_curve, one_hot #另一个包里的文件
batch_size = 512 #一次取512张图片
#第一步，取数据
train_loader = torch.utils.data.DataLoader(#获取训练集的数据
    torchvision.datasets.MNIST('mnist_data',train=True,download=True,#三个参数分别为 路径，是否为训练集，是否从网上下载
                                transform=torchvision.transforms.Compose([
                                    torchvision.transforms.ToTensor(),#下载完为numpy格式，把他转化成tensor格式
                                    torchvision.transforms.Normalize(
                                        #为了提高效率，一般要把数据限制在0的左右两侧，但是灰度值图片的数据不是0就是1，
                                        #都在图片的右侧，所以进行normalize操作，让数据均匀分布在0的左右两侧
                                        #这一步也可以不写，但是效率会下降百分之七十
                                        (0.1307,),(0.3081,))
                                ])),
    batch_size=batch_size,shuffle=True)#一次取多少张图片，是否要打乱顺序
test_loader = torch.utils.data.DataLoader(
    torchvision.datasets.MNIST('mnist_data/',train=False,download=True,
                               transform=torchvision.transforms.Compose([
                                   torchvision.transforms.ToTensor(),
                                   torchvision.transforms.Normalize(
                                       (0.1307,),(0.3081,))
                               ])),
    batch_size=batch_size,shuffle=False)
#取出来数据看看是什么样的
x,y = next(iter(train_loader))#把train_loader里面的数据提取出来
print(x.shape,y.shape,x.min(),x.max())#x.shape为[512,1,28,28]，表示有512张单通道28*28的图片，y为512个标签
#x的最大值和最小值分别大于小于0，这是取数据时normalize的结果
plot_image(x,y,'image and lable')#把这些图片和标签利用plot打印出来，直观的观察

#第二部，搭建神经网络
class Net(nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        #神经网络的结构为三层线性网络，第一个参数代表输入的格式，第二个参数代表输出的格式，比如fc1就是输出28*28的矩阵，输出1*256矩阵
        self.fc1 = nn.Linear(28*28,256)#一般除了输入的28*28和最终输出的10，其他的参数都是按照经验自己来设置的
        self.fc2 = nn.Linear(256,64)#一般都是每一层从大到小递减
        self.fc3 = nn.Linear(64,10)
    def forward(self,x):#输入一张图片x，并进行三层运算
        # x: [b, 1, 28, 28]
        # h1 = relu(xw1+b1)
        x = F.relu(self.fc1(x))
        # h2 = relu(h1w2+b2)
        x = F.relu(self.fc2(x))
        # h3 = h2w3+b3
        x = self.fc3(x)
        return x

#第三步，训练神经网络
net = Net()
optimizer = optim.SGD(net.parameters(),lr=0.01,momentum=0.9)#梯度下降优化器
train_loss = []#保存每次训练的loss值，便于以后可视化把它画出来
for epoch in range(6):#总共迭代三次
    for batch_idx,(x,y) in enumerate(train_loader):#每次迭代把训练集中的图片跑一遍
        x = x.view(x.size(0),28*28)#把x铺平，便于net接收
        out = net(x)
        y_onehot = one_hot(y)#one_hot操作，把标签y转换成和out格式相同的【b,10】
        loss = F.mse_loss(out,y_onehot)#计算输出和y之间的平方差，也就是loss值
        optimizer.zero_grad()#梯度清零
        loss.backward()#计算梯度
        optimizer.step()#更新梯度
        train_loss.append(loss.item())
        if batch_idx%10==0:#每隔10次训练，打印一下loss，看看是否会下降
            print(epoch,batch_idx,loss.item())
plot_curve(train_loss)#把loss变化的曲线打印出来

#第四步，测试神经网络
total_correct = 0
for x,y in test_loader:
    x  = x.view(x.size(0), 28*28)
    out = net(x)
    # out: [b, 10] => pred: [b]
    pred = out.argmax(dim=1)
    correct = pred.eq(y).sum().float().item()#.item是把tensor转换成数据类型
    total_correct += correct#计算正确的数据的数量

total_num = len(test_loader.dataset)
acc = total_correct / total_num
print('test acc:', acc)#打印正确率

x, y = next(iter(test_loader))
out = net(x.view(x.size(0), 28*28))
pred = out.argmax(dim=1)
plot_image(x, pred, 'test')
