作者的话

本章开始，讲一讲每个算法模块，挑有特点的讲，其他的以此类推。

硬件准备

ADAU1466EVB开发板：一块

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.60aa7495koHttZ&id=568517158252

USBi仿真器：一个

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.75f52dbdSUHRe6&id=38242936768

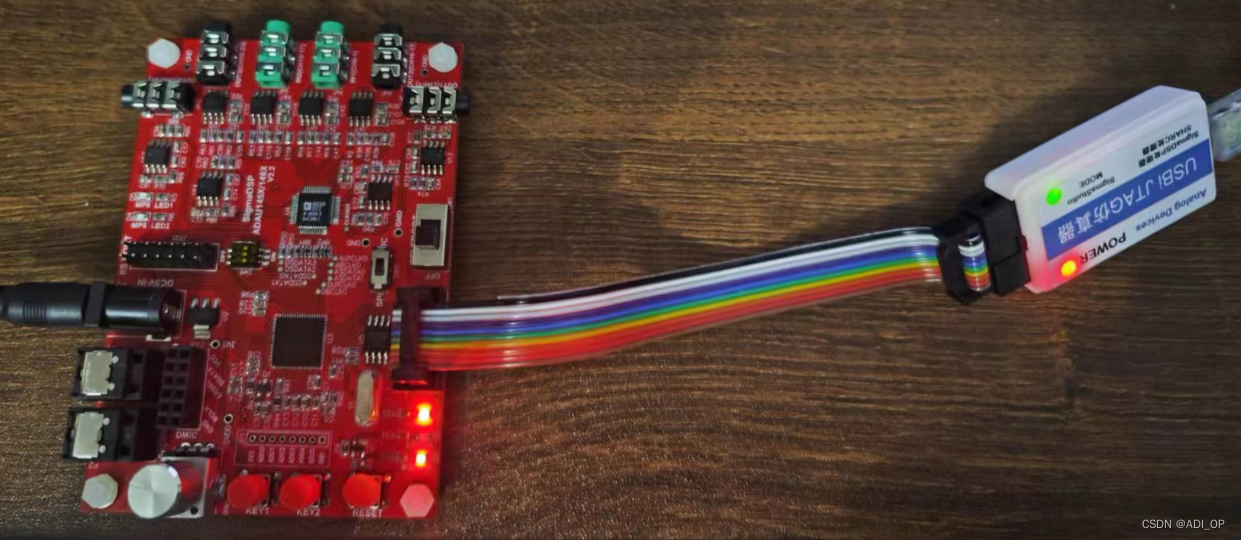

硬件链接示意图

1. USBi仿真器和ADAU1466板插上；
2. 开发板通过5V2A的电源上电；
3. USBi仿真器通过USB线接PC；

ADAU1466的算法都在哪里？

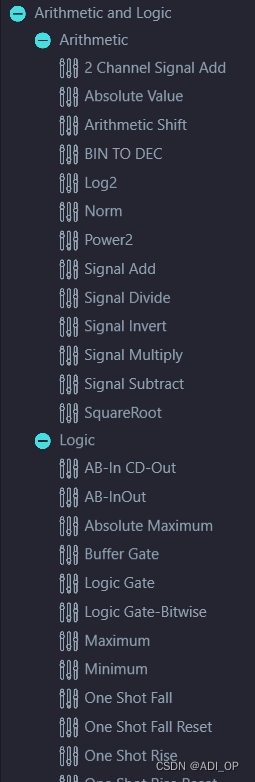

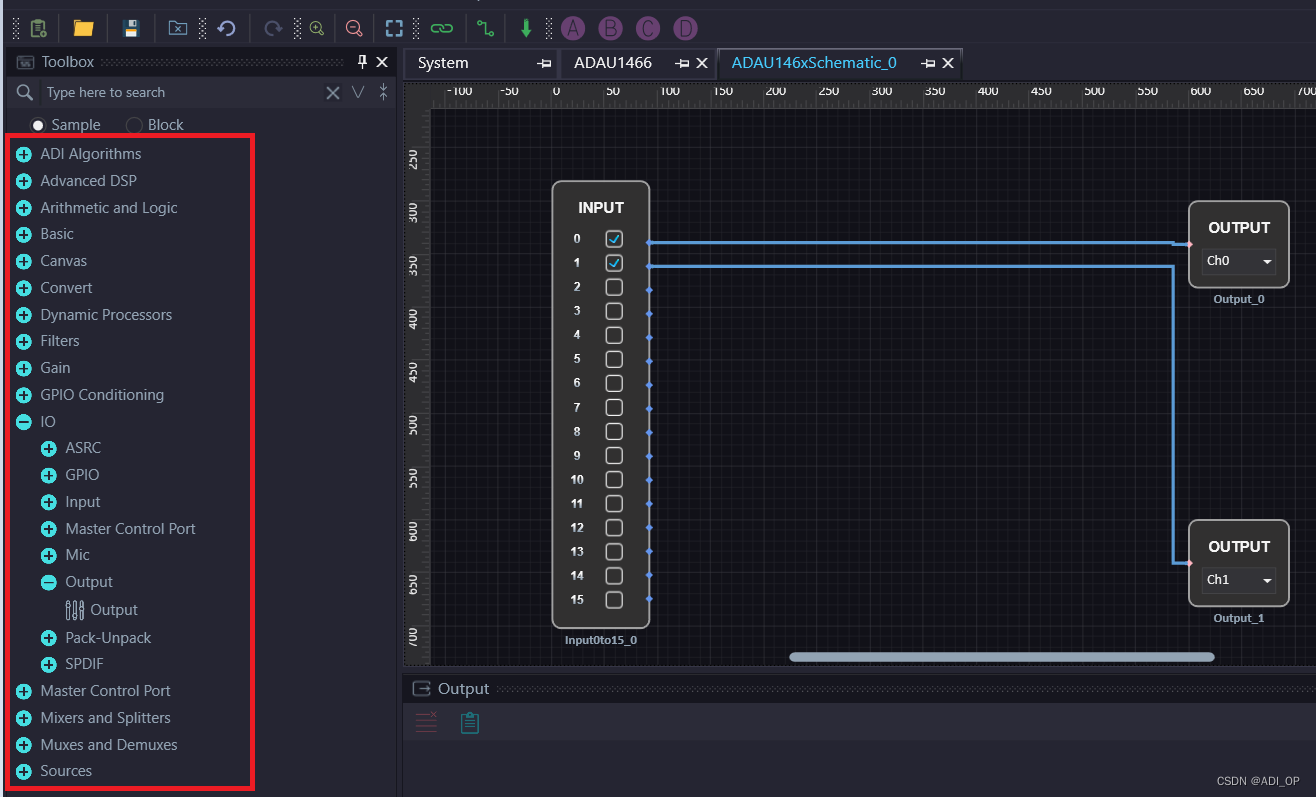

红框内的就全部都是支持ADAU1466的算法了。有兄弟可能会问，那如果这里头没有我想要的算法怎么办？有两种方式，一种是用他现有的算法模块来搭组合算法，逻辑运算模块都在这里：

有兄弟用逻辑算法，在ADAU1701不支持混响的情况下，自己用逻辑算法加现有的滤波器算法，搭了一个自己的混响，效果还不错。

那如果这种方式还是得不到我想要的呢？比如ANC之类的，效果就是不好，我需要用C写我自己的算法，那就抱歉了，ADAU系列，SigmaDSP是不允许你用C自己写算法的，你可以考虑一下更高端的ADI音频DSP，SHARC系列，代表型号：ADSP-21489、ADSP-21569。

言归正传，我们回到ADU1466的开发中来。

输入输出的模块

IO就是这个DSP的输出输出，全部都在这个版块里，你会看到ASRC的输入输出，GPIO输入输出，常规的模拟输入输出（Input和Output）、MIC输入（数字麦克风）、SPDIF等。（其他的我不知道干啥的，不懂，没用过）

我这块ADAU1466的开发板上设计了模拟的输入输出、Dmic的输入、SPDIF的输入输出，所以我后面会用这几个来讲。

模拟的输入输出：

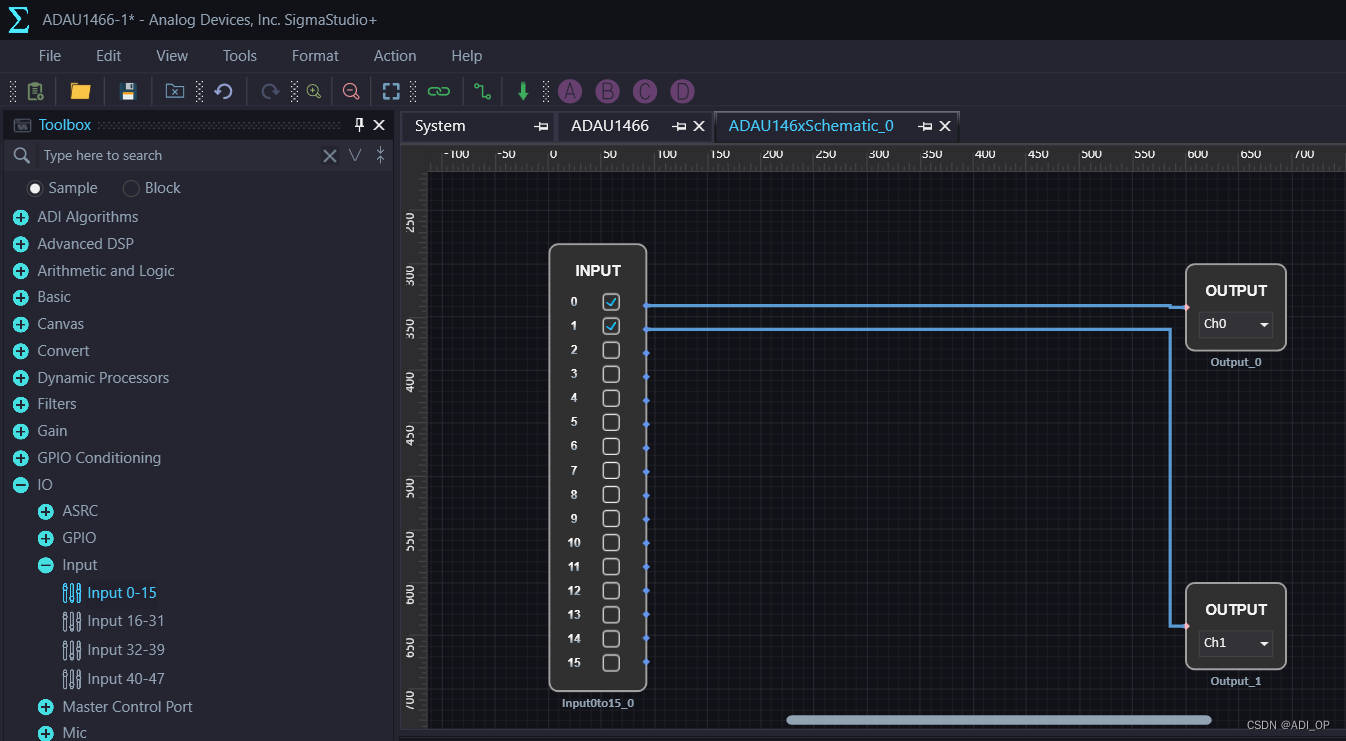

程序非常简单，把Input拖出来，再把output拖出来两个，0/1输入，0/1输出，玩连连看把他们连起来，这个从0/1模拟输入，经过AD后，进DSP，再由DSP送到DA，做数模转换后，过一个运放输出到耳机或者音响，这么一个逻辑就达成了。

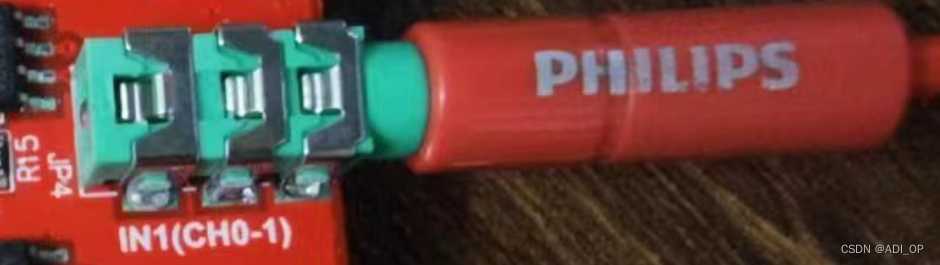

软件里是0/1输入，对应的硬件看丝印：

IN1（0/1）,这是不是就匹配上了。

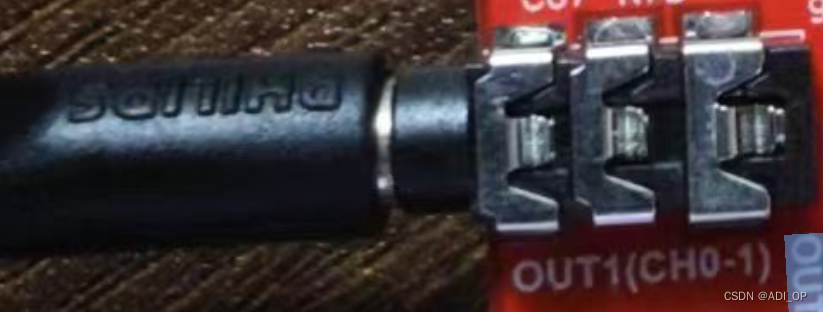

软件里是0/1输出，对应的硬件看丝印：

OUT1（0/1）,这是不是又匹配上了。

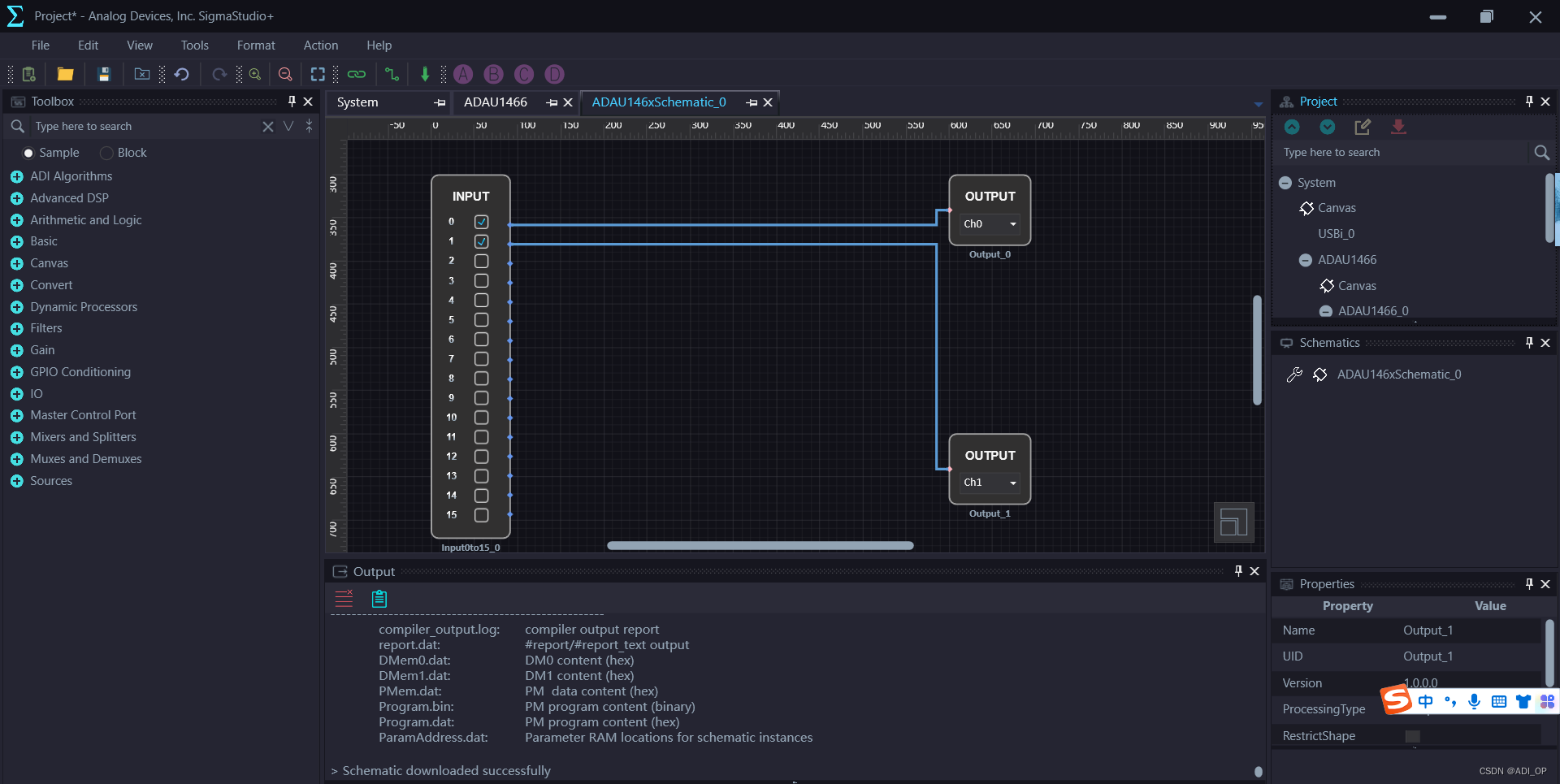

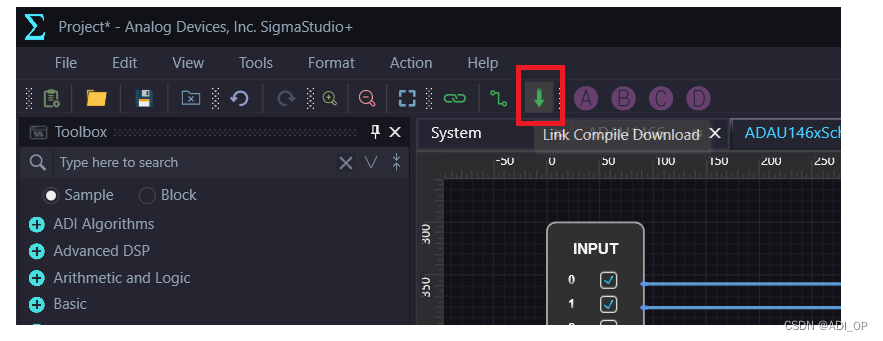

用USBi在线下载程序：

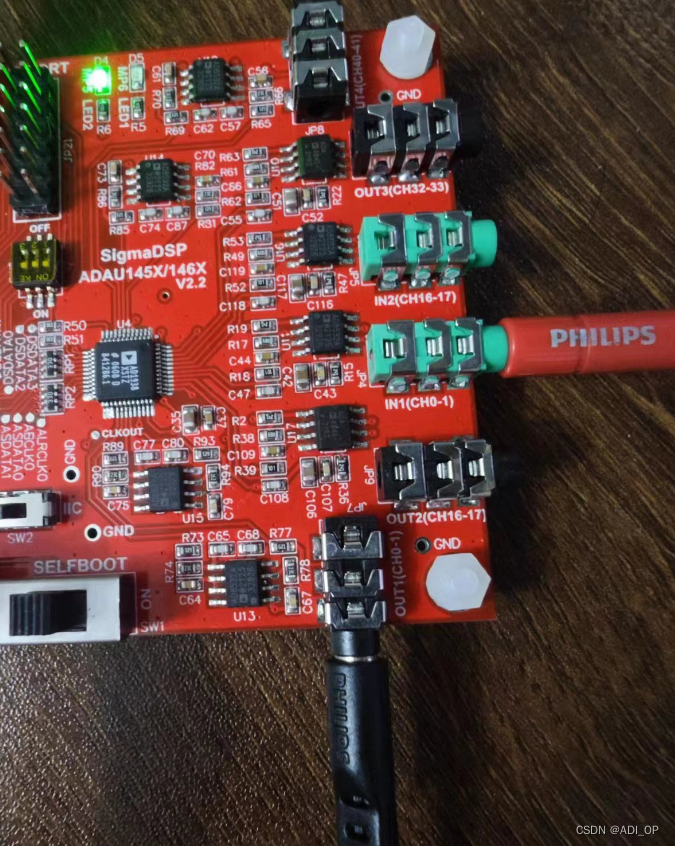

注意，下载完成后，软件是不会报任何错的，然后我们从绿色的模拟输入口输入模拟音乐（电脑声卡），黑色的模拟输出接口接耳机，通过耳机听到音乐。

就实现了模拟的输入到输出。
