1,SampleRate,Frame,Bits经常描述音频时使用

SampleRate：就是模拟信号转为数字信号时的采样频率，根据奈奎斯特采样定理可知，通常采样频率需要为采集信号最高频率的两倍，否则会发生混叠。

混叠其实就是我们看电风扇倒装的情况，因为眼睛的采样频率低于风扇转频的两倍。

经常遇到的是48kHz，44.1kHz，24kHz，16kHz，8kHz等。

人耳能听到的频率是20Hz到20kHz，音乐一般是44.1/48等以上采样，保证声音的高度还原。

人声一般是16kHz，8kHz等采样，因为人声的频率比较低，男：低音82～392Hz，基准音区64～523Hz，男中音123～493Hz，男高音164～698Hz 女：低音82～392Hz，基准音区160～1200Hz，女中音123～493Hz，女高音220～1100HZ

Frame：采样的单位，一次采样一个Frame，声音按照ch(通道）数分为mono（单通道），stereo(立体声）,多通道等。

Frame=ch*bits，单位字节。

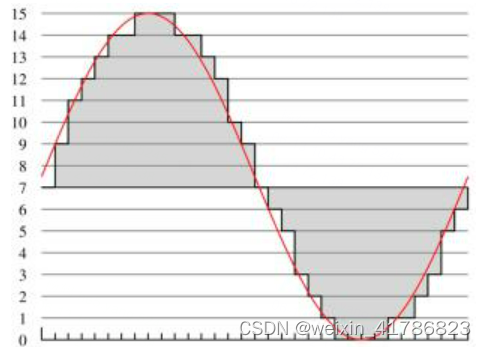

Bits：位深，用多少字节表示一个音频点。如下图，位深是16bit，两个字节。如果是立体声，那么一次Frame=2*16/6=4Byte



2,Period Fragment start threshold经常在读写音频数据时使用

Period：多少个Frame，读写音频数据的最小单位，读写时每次搬运一个Period数据。

Fragment：通常也按照Period处理

Start Threshold：alsa里的概念，什么时间开始搬运音频数据，Period的整数倍。

Ringbuffer：通常是Period或者Fragment的整数倍，无论是中间的ringbuffer还是DMA的ringbuffer。

3,LRCLK BCLk 经常在I2S/PCM/TDM中使用

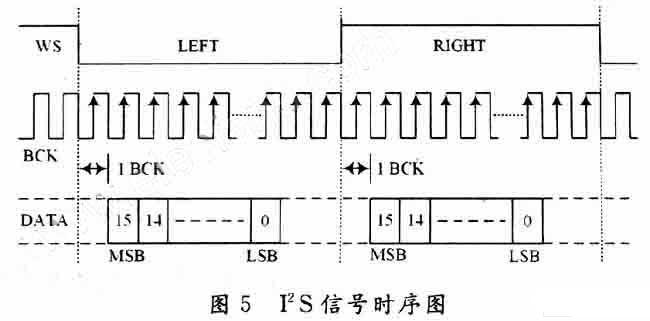

I2S

LRCLK(WS)：用于切换左右声道的数据。

WS=0，表示正在传递的是左声道的数据；

WS=1，表示正在传递的是右声道的数据

BCLK：位时钟

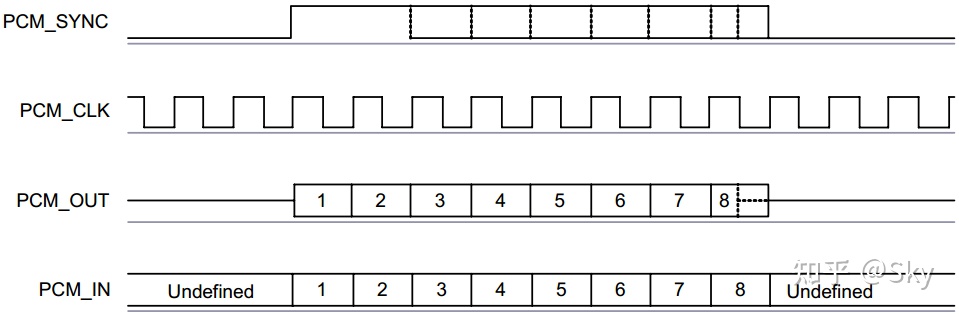

PCM



PCM_SYNC：采样频率FS，和I2S的WS一个概念

CLK：位时钟

TDM

上图是某款芯片datasheet的TDM256。

它其实就是TDM8，用TDM256是为了描述一个Frame有256个bit。

和256fs描述一个概念

4,MCLK 256fs经常在描述处理音频能力时使用

系统时钟的MCLK通常为基础 samplerate 44.1/48KHz的256/512/1024/2048倍，一般写为256fs/512fs/1024fs/2048fs

256fs：一个frame有256个bit，如果48kHz，1ms传输48*256bit的能力
