硬件准备

ADSP-21489EVB：ADI 21489 DSP的开发板

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.13.3cd16938GrbRa1&id=539694123232

AD-HP530ICE：ADI DSP通用仿真器

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.27e0bfa3NS4TTS&id=38007242820

软件准备

Visual DSP++

算法功能

实现 Schroeder 提出的人工混响算法。

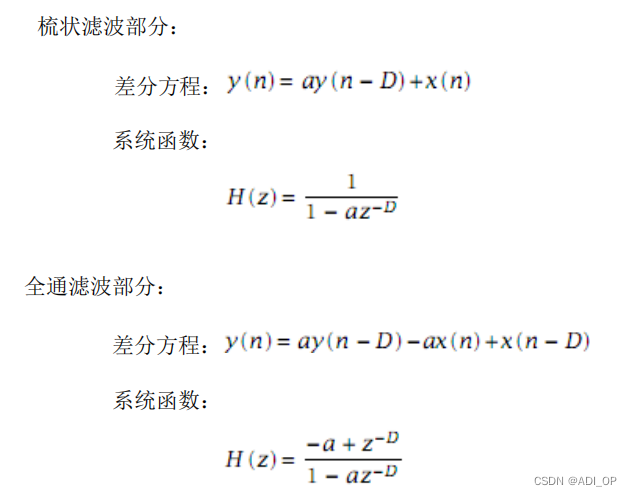

原理简介

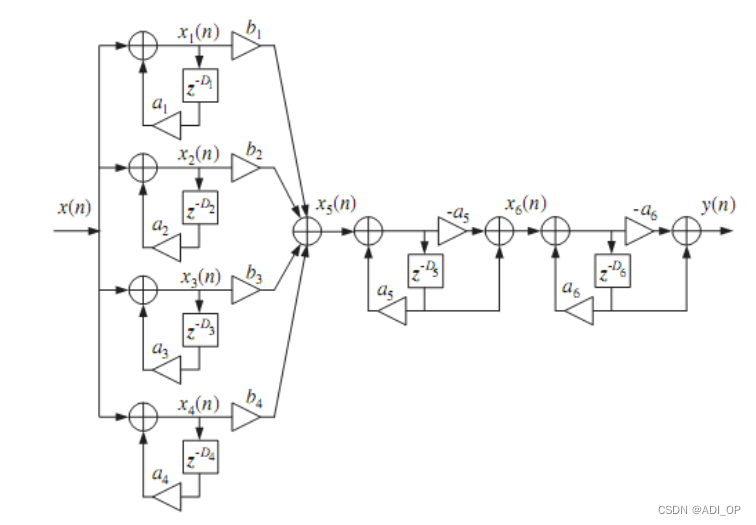

下图为 Schroeder 人工混响算法的网络结构：

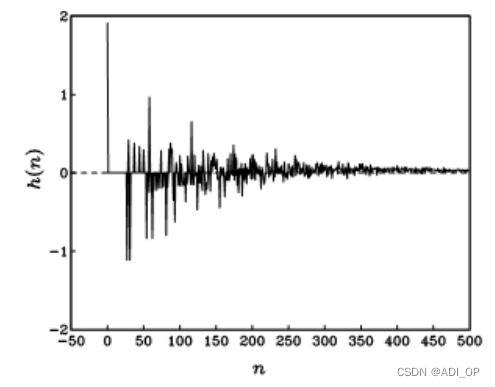

下图是其脉冲响应图：

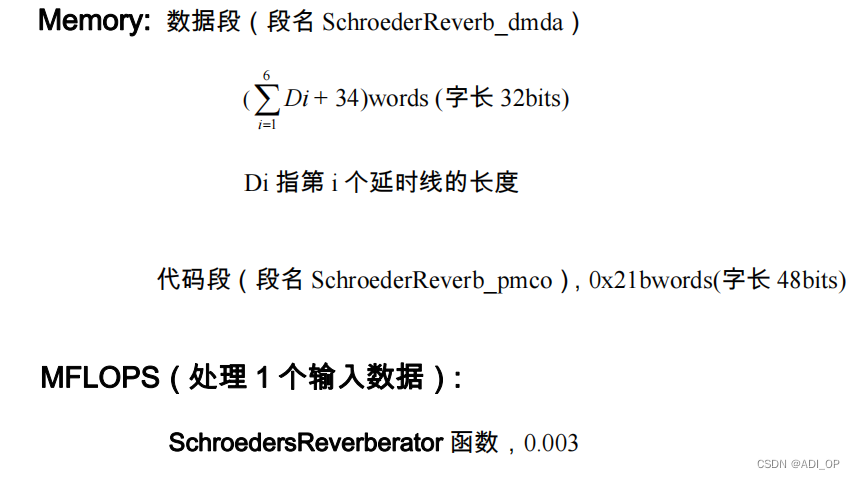

资源占用(MIPS, Memory requirement)

相关函数

函数一：void InitReverbBuffers(float *DlyBufPtr[], int *BufIndex, int *BufSize );

1．函数说明：初始化函数，将延时线的数据置零。
2．输入参数：
DlyBufPtr 延时线指针数组
*DlyBufPtr 第一个梳状滤波器的延时线指针
*(DlyBufPtr + 1) 第二个梳状滤波器的延时线指针
*(DlyBufPtr + 2) 第三个梳状滤波器的延时线指针
*(DlyBufPtr + 3) 第四个梳状滤波器的延时线指针
*(DlyBufPtr + 4) 第一个全通滤波器的延时线指针
*(DlyBufPtr + 5) 第二个全通滤波器的延时线指针
BufIndex 对延时线进行数据操作的索引值
*BufIndex 第一个梳状滤波器延时线的索引值
*（BufIndex + 1）第二个梳状滤波器延时线的索引值
*（BufIndex + 2）第三个梳状滤波器延时线的索引值
*（BufIndex + 3）第四个梳状滤波器延时线的索引值
*（BufIndex + 4）第一个全通滤波器延时线的索引值
*（BufIndex + 5）第二个全通滤波器延时线的索引值
BufSize 延时线长度
*BufSize 第一个梳状滤波器延时线的长度
*（BufSize + 1）第二个梳状滤波器延时线的长度
*（BufSize + 1）第三个梳状滤波器延时线的长度
*（BufSize + 1）第四个梳状滤波器延时线的长度
*（BufSize + 1）第一个全通滤波器延时线的长度
*（BufSize + 1）第二个全通滤波器延时线的长度
3．输出参数：无
4．返回值：无。

函数二：int SchroedersReverberator(int *in, int *out, float *Gain,float *DlyBufPtr[], int *BufIndex, int *BufSize);

1．函数说明：对立体声的输入，进行梳状滤波处理。
2．输入参数：
in 输入数据指针。
*in 为左声道数据，本函数只对此声道的数据处理。 *（in+1）为右声道数据，本函数对其不作处理。
数据范围：int 类型表示的范围
Gain 增益系数
*Gain b1
*（Gain + 1） b2
*（Gain + 1） b3
*（Gain + 1） b4 *（Gain + 1） a1
*（Gain + 1） a2
*（Gain + 1） a3
*（Gain + 1） a4
*（Gain + 1） a5
*（Gain + 1） a6
数据范围： 0 ≤ ai < 1
DlyBufPtr 延时线指针数组
*DlyBufPtr 第一个梳状滤波器的延时线指针
*(DlyBufPtr + 1) 第二个梳状滤波器的延时线指针
*(DlyBufPtr + 2) 第三个梳状滤波器的延时线指针
*(DlyBufPtr + 3) 第四个梳状滤波器的延时线指针
*(DlyBufPtr + 4) 第一个全通滤波器的延时线指针
*(DlyBufPtr + 5) 第二个全通滤波器的延时线指针
BufIndex 对延时线进行数据操作的索引值
*BufIndex 第一个梳状滤波器延时线的索引值
*（BufIndex + 1）第二个梳状滤波器延时线的索引值
*（BufIndex + 2）第三个梳状滤波器延时线的索引值
*（BufIndex + 3）第四个梳状滤波器延时线的索引值
*（BufIndex + 4）第一个全通滤波器延时线的索引值
*（BufIndex + 5）第二个全通滤波器延时线的索引值
BufSize 延时线长度
*BufSize 第一个梳状滤波器延时线的长度
*（BufSize + 1）第二个梳状滤波器延时线的长度
*（BufSize + 1）第三个梳状滤波器延时线的长度
*（BufSize + 1）第四个梳状滤波器延时线的长度
*（BufSize + 1）第一个全通滤波器延时线的长度
*（BufSize + 1）第二个全通滤波器延时线的长度

3．输出参数：
out 输出数据指针。
*out 为输出数据；
数据范围：int 类型表示的范围

4．返回值： 0 为正常；
1 反馈增益参数 ai 超范围

应用举例

首先将 SchroederReverb.dlb, SchroederReverb.h 两个文件拷贝到自己的工程目录下，然后将它们添加到工程中；然后在 LDF 文件中给数据段 SchroederReverb_dmda、程序段SchroederReverb_pmco 分配空间，接下来再写相关代码。

#include " SchroederReverb.h"
/******************************************************************************

• 调用 SchroederReverb.dlb 库函数需定义的参数
  ******************************************************************************/
  // 定义增益系数
  #define b1 1.0
  #define b2 0.90
  #define b3 0.80
  #define b4 0.70
  #define a1 0.75
  #define a2 0.75
  #define a3 0.75
  #define a4 0.75
  #define a5 0.75
  #define a6 0.75
  // 定义延时线长度
  #define D1 2910
  #define D2 3770
  #define D3 4430
  #define D4 5020
  #define D5 2720
  #define D6 3100
  // 定义延时线缓冲区，分别用于 4 个梳状滤波器，2 个全通滤波器
  #pragma section (“SchroederReverb_dmda”)
  float w1[D1 + 1];
  #pragma section (“SchroederReverb_dmda”)
  float w2[D2 + 1];
  #pragma section (“SchroederReverb_dmda”)
  float w3[D3 + 1];
  #pragma section (“SchroederReverb_dmda”)
  float w4[D4 + 1];
  #pragma section (“SchroederReverb_dmda”)
  float w5[D5 + 1];
  #pragma section (“SchroederReverb_dmda”)
  float w6[D6 + 1];
  #pragma section (“SchroederReverb_dmda”)
  float *DelayBufPtr[6] = {w1,w2,w3,w4,w5,w6};

#pragma section (“SchroederReverb_dmda”)
float GainCoef[10] = {b1, b2, b3, b4, a1, a2, a3, a4, a5, a6} ;
#pragma section (“SchroederReverb_dmda”)
int BufSize[6] = {D1,D2,D3,D4,D5,D6};
#pragma section (“SchroederReverb_dmda”)
int DelayBufIndex[6]; // 往延时缓冲区存取数据的索引值
/************************************************************************/
// 第一次调用延时函数的标志
int FirstReverbFlag = 1;
// 输入输出数据的临时变量
int InputLR;
int OutputLR[2];
int InputData[2];
int OutputData[2];
if (FirstReverbFlag)
{
InitReverbBuffers(DelayBufPtr, DelayBufIndex,BufSize);
FirstReverbFlag = 0;
}
for (i=0; i<NUM_SAMPLES; i++)
{
//取左右声道数据
InputData[0] = (block_ptr+2i); // block_ptr 是 A/D D/A 收发数据的指针
InputData[1] = (block_ptr+2i + 1);
//对输入的左声道数据进行混响处理
SchroedersReverberator(InputData, OutputData,GainCoef, DelayBufPtr,
DelayBufIndex,BufSize);

//将处理后的输出数据传给 D/A
(block_ptr+2i) = OutputData[0];
(block_ptr+2i + 1) = OutputData[1];

}
