Altium Designer快捷键
·
使用Altium Designer设计PCB的过程中快捷键的使用是比较重要，由于布线、铺铜、打孔等操作太复杂，快捷键可以大大减少操作，目前使用到的快捷键如下：
表1 原理图（含元器件库设计）设计阶段快捷键
|
快捷键 |
功能 |
解释 |
快捷键 |
功能 |
解释 |
|
Ctrl+M |
测量 |
Q |
切换单位 |
Mil和mm | |
|
Shift+C |
清除测量 |
Alt |
高亮显示连接位置 | ||
|
X、Y |
镜像（先复制） |
分为X和Y方向 |
Shift+E |
切换抓取栅点 | |
|
Ctrl+C |
复制 |
A |
排列 | ||
|
Ctrl+V |
粘贴 |
J+C |
原理图快速查找 | ||
|
E+F+C |
快速定位到原点 |
Ctrl+F |
原理图原件快速查找 | ||
表2 PCB板设计阶段快捷键
|
快捷键 |
功能 |
解释 |
快捷键 |
功能 |
解释 |
|
F2 |
走线 |
Num1（小键盘） |
上对齐 |
自定义 | |
|
F3 |
打孔 |
Num2 |
下对齐 |
自定义 | |
|
F4 |
铺铜 |
Num3 |
左对齐 |
自定义 | |
|
F6 |
框选阵列 |
Num4 |
右对齐 |
自定义 | |
|
2 |
线选 |
自定义 |
Num5 |
水平分布 |
自定义 |
|
3 |
区域框选 |
自定义 |
Num6 |
垂直分布 |
自定义 |
|
T+M |
去除绿色报错 |
T+D |
执行DRC | ||
|
Q |
切换单位 |
D+C |
Class | ||
|
D+K |
层叠管理器 |
M |
移动 | ||
|
Shift+R |
忽略障碍物 |
D+R |
规则 | ||
|
T+T+M |
多根走线 |
S |
选择 | ||
|
Ctrl+h |
物理选择 |
L |
所有层打开 | ||
|
F |
PDF导出 |
Alt+F2 |
差分布线 | ||
|
Tab |
暂停 |
V+B |
翻转 | ||
|
Ctrl+D |
切换到3D |
E+K |
隔断丝印 | ||
|
Shift+S |
单层显示 |
A |
排列 |
自定义部分可以按住Ctrl点击命令进行修改快捷键，示例如下：

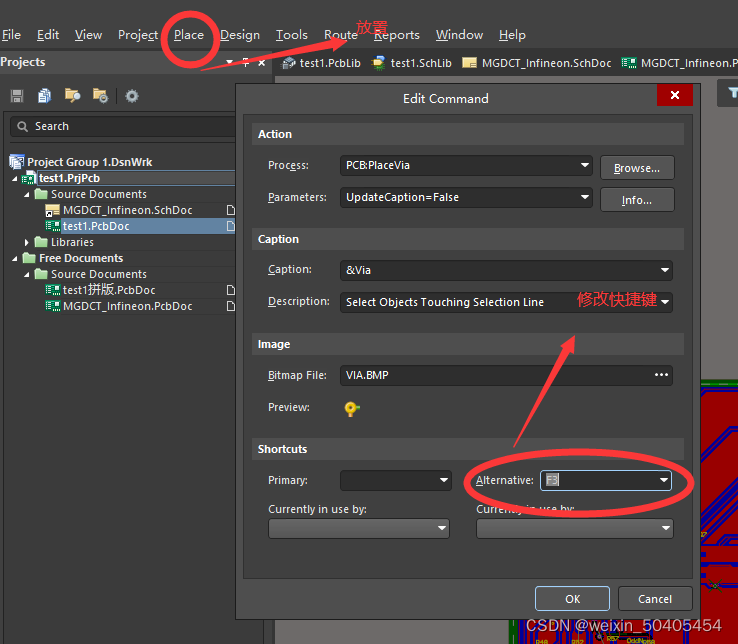

在place下找到Place Via（打孔），按住Ctrl点击Place Via可进入修改界面，在Alternative中进行修改。
图 修改快捷键
