静态ip地址上网

设备：

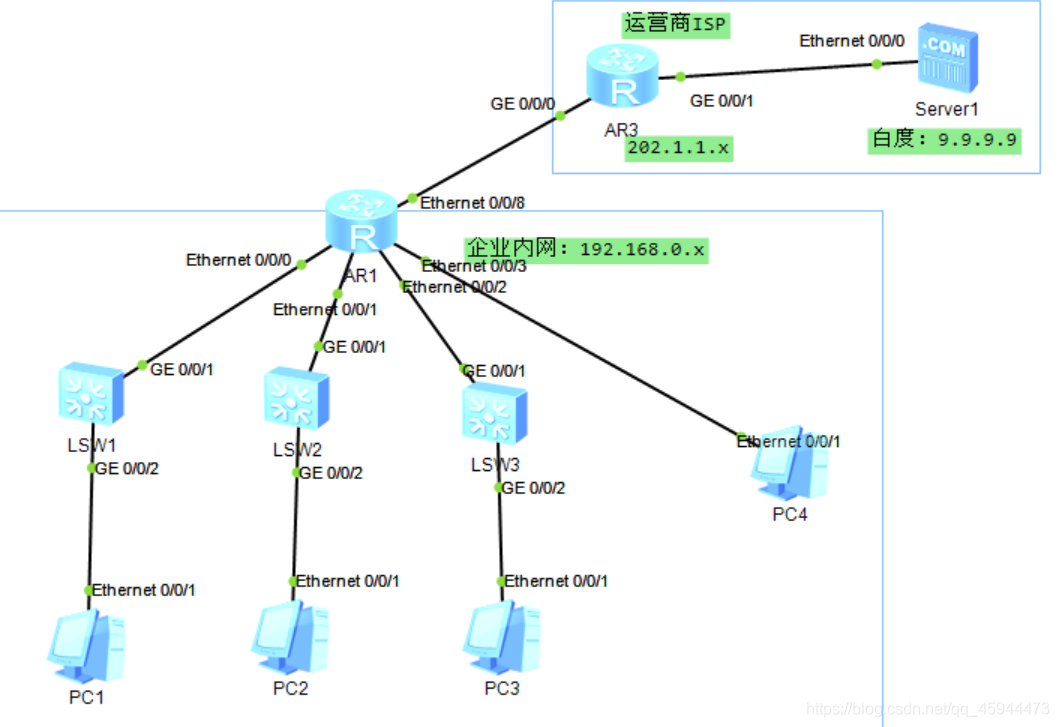

• 一个出口路由器，一个ISP运营商，出口路由下的交换机用来拓展接口，都在同一个子网，交换机下的pc电脑。

•

• 基本配置

  • R1:
    • 内网网关配置
      • inter vlanif 1 不添加vlan的话，所有的接口都在vlan 1中
      • ip add 192.168.0.1 24 配置IP
    • 出接口配置IP
      • inte e0/0/8 这里是wan口也就是广域网接口
      • ip add 202.1.1.1 24 配置IP，运行商给的ip地址
  • R2：
    • 接口配置：
      • inter g0/0/0
      • ip add 202.1.1.2 24
      • inter g0/0/1
      • ip add 9.9.9.1 24
      • 路由器wan口隔离广播域，不同网段
  • pc1:
    • 开启dhcp
  • server1
    • 配置ip和网关

• 关键配置：

  • 配置内网向外网的路由：
    • ip route-static 0.0.0.0 0 202.1.1.2
  • 配置nat:
    • 配置acl
      • acl 2000
      • rule 5 permit 192.168.0.0 0.0.0.255
    • 进入出接口
      • nat outbound 2000
    • easy ip 进行配置
      • 将源ip和端口号映射到路由器wan口的ip地址和端口号
      • 属于多对一的映射关系
  • 配置DHCP
    • 配置地址池
      • ip pool aaa
      • network 192.168.0.0 mask 0.0.0.255 配置地址池中的地址
      • gateway-list 192.168.0.1 内网网关
      • dns-list 114.114.114.114 8.8.8.8 配置dns
    • 开启dhcp服务：
      • dhcp enable
    • 使用：
      • inter vlanif 1
      • dhcp select global

• 总结：

  • 内网到外网的接口为wan口，需要和其他的网段进行通信，ip地址为运营商提供的地址
  • 需要设置easy IP 对内网的ip进行地址转换
  • 需要设置dhcp功能为下方的子网进行动态分配地址
  • 需要进入vlanif 1 设置子网的网关ip
  • 交换机并不需要配置，只是为了拓展路由器的局域网接口
  • 路由器为路由交换一体机：
    • 有一个到两个wan口用来接入运营商的网段。
    • 其余的lan口是在一个局域网子网内，同属于一个网段。接入交换机可以拓展接口。
    • 没有配置交换机可以看成是一个hub，相当于一根网线，pc能到达路由器
  • 提示：
    • 路由器可以不断的拓展子网，提供更多的局域网接口：
      • 在路由器的几个lan口分别接入下一层路由器的wan口。
      • 在下一层的路由器设置其他的子网
      • 这样的话最底端的pc的地址需要不断的地址解析，直到运营商。其实运行商下面也应该是一些子网，不断的汇聚

• 注：

  • 自己的笔记，如果有不对的话还望包涵。
  • 拓扑来源为https://www.bilibili.com/video/BV1cK4y157vL?p=8&spm_id_from=pageDriver
