DenseNet学习笔记总结+pytorch实现

花里梦雨

3489人浏览 · 2020-07-12 22:43:53

花里梦雨 · 2020-07-12 22:43:53 发布

卷积神经网路的里程碑事件便是ResNet模型的出现，其核心是建立前后层之间的“捷径连接”，这有助于训练更深的CNN模型，从而得到更高的准确率。

而这篇文章要介绍的是DenseNet（Densely Connected Convolutional Networks ），顾名思义，它是建立前面所有层与后面层的“稠密连接”，也就是说，将先前所有层的输出作为输入，而该层的输出作为之后所有层的输入。这也是DenseNet与ResNet之间最大的区别。

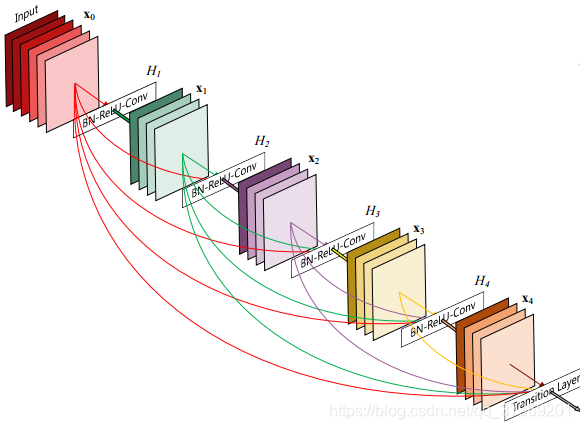

假如有L层，在ResNet中有L个连接，而在DenseNet中，会有L(L+1)/2个连接。具体情况如下图所示：
在这里插入图片描述
在这篇论文中，我特别喜欢的一点是没有用很多复杂的公式，大大减轻了我阅读时的心里负担。文中只看到了两个理论公式，是用来解释DenseNet和ResNet之间的关系，分别是：

首先说下各个字母的含义：
l：层
xl：l层的输出
Hl：非线性变换
①ResNet：第l层的输出等于l-1层的输出加上l-1层输出的非线性变换。
在这里插入图片描述
②DenseNet：[ ]的意思是对所有层做通道的合并。Hl包括BN、ReLU和3*3卷积。

所以它们的本质区别就是一个是相加而另一个是相连接。

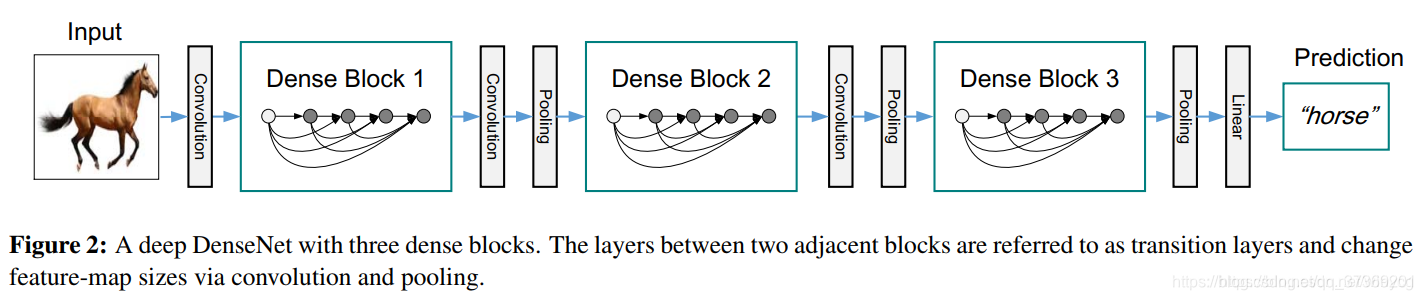

CNN网络一般要经过池化层或者步长大于1的卷积层来降低特征图的尺寸，但是DenseNet的稠密连接方式需要特征图大小保持一致。为了解决这个问题，DenseNet网络中使用Dense block+Transition的结构，其中Dense block是包含很多层的模块，每个层的特征图大小相同，层与层之间采用稠密连接方式。而Transition模块是连接两个相邻的Dense block，并且通过池化层使特征图大小降低。下边是DenseNet结构，它共包含3个Dense Block，各个Dense Block之间通过Transition连接在一起。上图：
在这里插入图片描述

密度连接：

池化层：当特征图的尺寸改变时，就无法进行连接了，然而卷积网络的一个重要组成部分是下采样层，它改变了特征图的大小。所以将dense模块分为几个模块。并对模块之间设计的过渡层进行如下：BN，1x1卷积和2x2平均池化。
增长率k: 在一个dense模块中，初始输入层的通道是k0 ，若则每层的输出通道k，Hl的输入特征图为k0+k(l−1)。k调整每层多少信息加入到全局信息。
瓶颈层：虽然每层仅仅产生k通道的输出特征图，但是具有很多的输入。使用预激活的瓶颈层，采用如下的处理顺序：BN-ReLU-Conv(1x1)-BN-ReLU-Conv(3x3)，称为DenseNet-B。在实验中，每1x1卷积降维变成4k个特征图。
压缩：在transition层减少特征图数量，设置压缩因子。
当0<θ≤1,通过transition层后，产生了⌊θm⌋个通道的输出特征图。
当θ<1,称为DenseNet-C。在实验中，作者设为θ=0.5。在DenseNet-C上使用瓶颈层被称为DenseNet-BC。

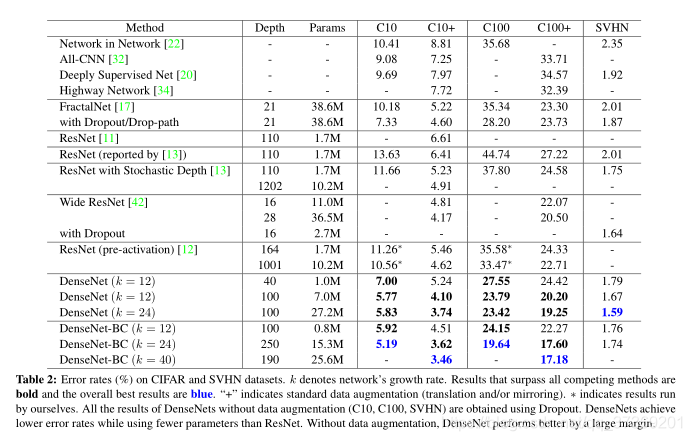

通过在下边表格2中三个数据集C10、C100、SVHN上和其他算法加进行比较，显而易见，DenseNet-BC的网络参数和相同深度的DenseNet相比确实减少了很多，参数减少除了可以节省内存，还能减少过拟合。DenseNet-BC的结果并没有DenseNet(k=24)的效果好，这可以解释为SVHN是一个相对容易的任务，而且深的模型可能会产生过拟合现象。
在这里插入图片描述

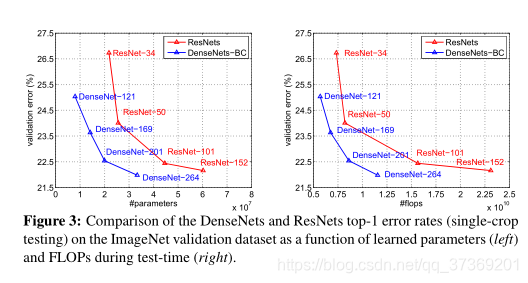

在图3中DenseNet-BC和ResNet在Imagenet数据集上的对比，左图是参数-错误率的对比，不管是相同数目的参数看错误率，还是相同错误率下的参数数目，DenseNet-BC都有着明显的优势。

右图是计算-错误率，和左图效果类似。
在这里插入图片描述

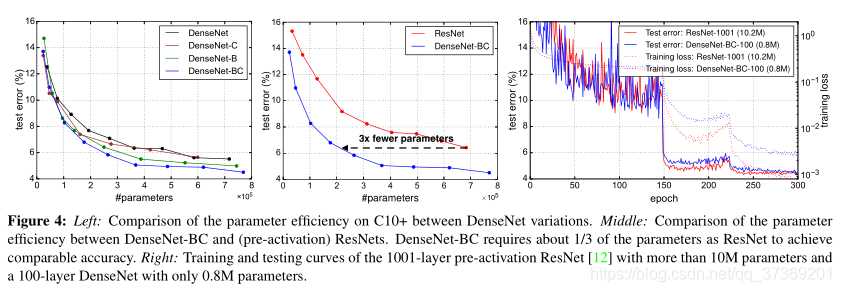

在图4中，左图是不同类型的DenseNet的参数-测试误差，可见是DenseNet-BC效果最好；中间是DenseNet-BC和ResNet的参数-测试误差，表明相同的测试误差下，DenseNet-BC的参数要少很多；右图是DenseNet-BC-100与ResNet-1001在相同效果下的参数数目比较，明显DenseNet-BC可以用很少的参数达到ResNet-1001的结果。
在这里插入图片描述
最后用pytorch来实现DenseNet：

import math
import torch
import torch.nn as nn
import torch.nn.functional as F

class Bottleneck(nn.Module):
    def __init__(self, in_planes, growth_rate):
        super(Bottleneck, self).__init__()

        self.bn1 = nn.BatchNorm2d(in_planes)
        self.relu1 = nn.ReLU(inplace=True)
        self.conv1 = nn.Conv2d(in_planes, 4*growth_rate, kernel_size=1)

        self.bn2 = nn.BatchNorm2d(4*growth_rate)
        self.relu2 = nn.ReLU(inplace=True)
        self.conv2 = nn.Conv2d(4*growth_rate, growth_rate, kernel_size=3, padding=1)

    def forward(self, x):
        out = self.conv1(self.relu1(self.bn1(x)))
        out = self.conv2(self.relu2(self.bn2(out)))
        out = torch.cat([out,x], 1)
        return out

class Transition(nn.Module):
    def __init__(self, in_planes, out_planes):
        super(Transition, self).__init__()

        self.bn = nn.BatchNorm2d(in_planes)
        self.relu = nn.ReLU(inplace=True)
        self.conv = nn.Conv2d(in_planes, out_planes, kernel_size=1)

    def forward(self, x):
        out = self.conv(self.relu(self.bn(x)))
        out = F.avg_pool2d(out, 2)
        return out

class DenseNet(nn.Module):
    def __init__(self, nblocks, growth_rate, reduction, num_classes):
        super(DenseNet, self).__init__()
        self.growth_rate = growth_rate

        num_planes = 2 * growth_rate
        self.basic_conv = nn.Sequential(
            nn.Conv2d(3, num_planes, kernel_size=7, stride=2, padding=3),
            nn.BatchNorm2d(num_planes),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
        )

        self.dense1 = self._make_dense_layers(num_planes, nblocks[0])
        num_planes += nblocks[0] * growth_rate
        out_planes = int(math.floor(num_planes * reduction))
        self.trans1 = Transition(num_planes, out_planes)
        num_planes = out_planes

        self.dense2 = self._make_dense_layers(num_planes, nblocks[1])
        num_planes += nblocks[1] * growth_rate
        out_planes = int(math.floor(num_planes * reduction))
        self.trans2 = Transition(num_planes, out_planes)
        num_planes = out_planes

        self.dense3 = self._make_dense_layers(num_planes, nblocks[2])
        num_planes += nblocks[2] * growth_rate
        out_planes = int(math.floor(num_planes * reduction))
        self.trans3 = Transition(num_planes, out_planes)
        num_planes = out_planes

        self.dense4 = self._make_dense_layers(num_planes, nblocks[3])
        num_planes += nblocks[3] * growth_rate

        self.gap = nn.AdaptiveAvgPool2d(1)
        self.linear = nn.Linear(num_planes, num_classes)

    def _make_dense_layers(self, in_planes, nblock):
        layers = []
        for i in range(nblock):
            layers.append(Bottleneck(in_planes, self.growth_rate))
            in_planes += self.growth_rate
        return nn.Sequential(*layers)

    def forward(self, x):
        out = self.basic_conv(x)
        out = self.trans1(self.dense1(out))
        out = self.trans2(self.dense2(out))
        out = self.trans3(self.dense3(out))
        out = self.dense4(out)
        out = self.gap(out)
        out = out.view(out.size(0), -1)
        out = self.linear(out)
        return out

def DenseNet121():
    return DenseNet([6,12,24,16], growth_rate=32, reduction=0.5, num_classes=1000)

def DenseNet169():
    return DenseNet([6,12,32,32], growth_rate=32, reduction=0.5, num_classes=1000)

def DenseNet201():
    return DenseNet([6,12,48,32], growth_rate=32, reduction=0.5, num_classes=1000)

def DenseNet265():
    return DenseNet([6,12,64,48], growth_rate=32, reduction=0.5, num_classes=1000)

net = DenseNet121()
x = torch.randn(1,3,224,224)
y = net(x)
print(y.size())
