一、引言

1.1 研究背景与意义

在当今工业 4.0 的大背景下，制造业正朝着智能化、自动化方向飞速发展。机器视觉技术作为实现工业自动化和智能化的关键技术之一，正逐渐成为工业检测领域的新标准。机器视觉技术是一门涉及计算机科学、图像处理、模式识别、人工智能等多学科的综合性技术，它通过图像传感器获取图像或视频数据，利用计算机视觉算法对这些数据进行分析和处理，从而实现对目标对象的识别、测量、定位及跟踪等功能。凭借其高效性、准确性、客观性和灵活性等显著优势，机器视觉技术在工业检测中的应用越来越广泛，涵盖了电子、汽车、航空航天、食品、医药等众多领域，极大地提高了生产效率和产品质量，降低了生产成本和人为误差。
在智能手机行业，随着市场竞争的日益激烈，消费者对手机的品质和性能要求越来越高。手机后盖摄像头作为手机的重要组成部分，其尺寸的精确性直接关系到手机的成像效果、光学性能以及整体的美观度和密封性。如果摄像头尺寸存在偏差，可能导致摄像头无法完美安装在手机机身内，影响外观的美观度和整体的密封性；也可能影响光学组件的安装精度，从而降低成像质量，如清晰度、色彩还原度等；甚至可能在使用过程中出现松动、进灰等问题，缩短摄像头的使用寿命。因此，对手机后盖摄像头尺寸进行精确检测，是保证手机质量和性能的关键环节。
传统的手机后盖摄像头尺寸检测方法主要依赖人工测量或接触式测量设备，这些方法存在诸多弊端。人工测量不仅效率低下，而且易受主观因素影响，检测精度难以保证；接触式测量设备虽然精度较高，但检测速度慢，且可能对被测物体造成损伤。随着智能手机生产规模的不断扩大和对产品质量要求的不断提高，传统检测方法已无法满足现代工业大规模、高精度的生产需求。因此，开发一种高效、准确、非接触式的手机后盖摄像头尺寸检测系统具有重要的现实意义。
本研究基于机器视觉技术，结合 Halcon 机器视觉软件库和 C# 编程语言，开发了一套手机后盖摄像头尺寸检测系统。该系统能够实现对手机后盖摄像头尺寸的自动化、高精度检测，有效提高了检测效率和准确性，降低了生产成本和人为误差，为手机生产企业提供了一种可靠的质量检测解决方案，对于提高手机生产质量和效率、增强企业市场竞争力具有重要的推动作用。

1.2 国内外研究现状

机器视觉技术的研究与应用始于 20 世纪 60 年代，经过多年的发展，已经取得了显著的成果。在国外，欧美、日本等发达国家在机器视觉技术领域处于领先地位，相关技术发展相对较快，应用也较为成熟。这些国家的机器视觉技术广泛应用于电子、半导体、汽车、航空航天等高端制造业领域，并且在底层开发、二次开发和最终使用等方面形成了较为完善的产业链。例如，美国的康耐视（COGNEX）公司、德国的 MVtec 公司等，都是全球知名的机器视觉产品和解决方案提供商，它们开发的机器视觉硬件产品和软件产品具有高性能、高可靠性和高稳定性等特点，在全球市场占据了较大的份额。
在国内，机器视觉技术的研究起步相对较晚，但近年来发展迅速。随着国家对智能制造的大力支持和企业对自动化生产需求的不断增加，机器视觉技术在国内得到了广泛的关注和应用。目前，国内一些高校、科研机构和企业在机器视觉技术领域进行了积极的探索和研究，并取得了一定的成果。国内的机器视觉技术主要应用于半导体、电子制造、制药、印刷等行业，在汽车制造、包装乃至新能源行业的应用也逐渐升温。然而，与国外先进水平相比，国内机器视觉技术在软硬件的动态集成开发能力方面仍存在一定的差距，开发成本较高，效率相对较低。
在手机零部件检测方面，机器视觉技术的应用也日益广泛。国内外众多研究致力于利用机器视觉技术检测手机零部件的尺寸、缺陷和装配情况等。例如，一些研究通过机器视觉系统对手机屏幕的尺寸、平整度和表面缺陷进行检测，取得了较好的效果；还有研究利用机器视觉技术检测手机按键的尺寸和装配精度，有效提高了检测效率和准确性。然而，针对手机后盖摄像头尺寸检测的研究相对较少，且现有研究在检测精度、速度和稳定性等方面仍存在一定的提升空间。
当前研究在手机后盖摄像头尺寸检测方面存在的不足主要包括：部分检测系统的精度无法满足日益提高的生产要求，对于微小尺寸的测量误差较大；检测速度较慢，难以与高速的生产线相匹配，影响生产效率；系统的稳定性和可靠性有待提高，在复杂的工业环境下容易受到干扰，导致检测结果不准确。
本研究的创新点在于：采用 Halcon 和 C# 相结合的方式，充分发挥 Halcon 强大的图像处理能力和 C# 良好的编程特性，实现了手机后盖摄像头尺寸的高精度、快速检测；通过优化图像处理算法和系统架构，提高了检测系统的稳定性和可靠性，能够适应复杂的工业生产环境；开发了友好的用户界面，方便操作人员进行参数设置和结果查看，提高了系统的易用性。

1.3 研究目标与内容

本研究的目标是开发一套基于机器视觉的手机后盖摄像头尺寸检测系统，实现对手机后盖摄像头尺寸的自动化、高精度检测，具体功能目标包括：
能够快速、准确地采集手机后盖摄像头的图像，保证图像的清晰度和完整性。
运用先进的图像处理算法，对采集到的图像进行处理和分析，精确测量手机后盖摄像头的各项尺寸参数，如直径、长度、宽度、间距等。
根据预设的尺寸标准，自动判断手机后盖摄像头尺寸是否合格，并给出相应的检测结果。
具备数据存储和统计分析功能，能够记录检测结果，生成检测报告，为生产过程的质量控制和优化提供数据支持。
为实现上述目标，本研究的主要内容包括：
系统总体设计：根据手机后盖摄像头尺寸检测的需求，设计系统的整体架构，包括硬件选型和软件框架设计。硬件方面，选择合适的工业相机、镜头、光源等设备，搭建图像采集平台；软件方面，确定采用 Halcon 和 C# 相结合的开发方案，设计系统的功能模块和流程。
图像采集与预处理：研究图像采集的方法和参数设置，确保采集到高质量的手机后盖摄像头图像。对采集到的图像进行预处理，包括灰度转换、滤波去噪、图像增强等操作，提高图像的质量，为后续的尺寸测量和分析奠定基础。
尺寸测量算法研究与实现：深入研究机器视觉中的尺寸测量算法，如边缘检测、轮廓提取、特征点匹配等，结合手机后盖摄像头的特点，选择合适的算法并进行优化，实现对手机后盖摄像头各项尺寸参数的精确测量。
系统软件开发：基于 C# 编程语言，利用 Halcon 提供的图像处理函数和工具，开发手机后盖摄像头尺寸检测系统的软件。实现图像采集、处理、分析、结果判断、数据存储和统计分析等功能模块，设计友好的用户界面，方便用户操作和使用。
系统测试与优化：对开发完成的检测系统进行全面测试，包括准确性测试、重复性测试、稳定性测试等，评估系统的性能指标。根据测试结果，对系统进行优化和改进，进一步提高系统的检测精度、速度和稳定性。

1.4 研究方法与技术路线

本研究采用理论分析与实验研究相结合的方法，具体如下：
理论分析：查阅大量国内外相关文献资料，深入研究机器视觉技术的基本原理、图像处理算法、尺寸测量方法以及 Halcon 和 C# 的编程技术等，为系统的设计和开发提供理论基础。
实验研究：搭建实验平台，进行图像采集和处理实验。通过实验验证不同图像处理算法和参数设置对手机后盖摄像头尺寸检测精度和速度的影响，优化算法和参数，提高系统的性能。
本研究的技术路线如下：
需求分析：与手机生产企业沟通交流，了解手机后盖摄像头尺寸检测的具体需求和技术指标，确定系统的功能要求和性能指标。
硬件选型：根据需求分析结果，选择合适的工业相机、镜头、光源、图像采集卡等硬件设备，搭建图像采集平台。
软件设计：基于 Halcon 和 C#，设计系统的软件架构和功能模块，包括图像采集模块、图像处理模块、尺寸测量模块、结果判断模块、数据存储模块和用户界面模块等。
算法研究与实现：研究并实现图像预处理、尺寸测量等关键算法，利用 Halcon 提供的函数和工具进行算法开发和优化。
系统集成与测试：将硬件和软件进行集成，进行系统的联调测试。对系统的准确性、重复性、稳定性等性能指标进行测试和评估，根据测试结果进行优化和改进。
系统验证与应用：在手机生产企业的实际生产线上对系统进行验证和应用，收集反馈意见，进一步完善系统，使其满足实际生产需求。

二、相关技术基础

2.1 机器视觉技术概述

机器视觉技术是一门涉及计算机科学、光学、电子学等多学科的综合性技术，其核心是通过光学成像设备获取目标物体的图像，并利用计算机算法对图像进行分析和处理，从而实现对目标物体的识别、测量、定位和检测等功能。机器视觉系统主要由以下几个部分组成：
光源：作为机器视觉系统的重要组成部分，光源的主要作用是照亮目标物体，提供良好的成像条件。合适的光源能够增强物体的特征，提高图像的对比度和清晰度，减少阴影和反光等干扰因素，从而为后续的图像处理和分析提供高质量的图像数据。常见的光源类型包括 LED 环形光源、背光源、条形光源等，不同类型的光源适用于不同的检测场景和目标物体。例如，LED 环形光源常用于对表面平整度要求较高的物体检测，能够均匀地照亮物体表面，减少阴影；背光源则适用于检测透明或半透明物体，通过透射光的方式突出物体的轮廓和内部缺陷。
镜头：镜头在机器视觉系统中负责光束调制和图像聚焦，其性能直接影响图像的质量和分辨率。镜头的选择需要考虑多个因素，如焦距、光圈、视场角、畸变等。焦距决定了镜头的成像范围和放大倍数，焦距越长，成像范围越小，但放大倍数越大；光圈则控制着镜头的进光量，影响图像的亮度和景深；视场角决定了镜头能够拍摄到的视野范围；畸变则是指镜头成像时产生的图像变形，需要尽量选择畸变较小的镜头，以保证测量的准确性。根据不同的应用需求，可选择标准镜头、远心镜头、广角镜头等不同类型的镜头。远心镜头具有物方远心和像方远心的特点，能够消除由于物距变化而产生的测量误差，适用于对精度要求较高的尺寸测量和检测任务。
相机：相机是将光信号转换为电信号的关键设备，其性能指标包括分辨率、帧率、灵敏度等。分辨率决定了相机能够分辨的最小细节，分辨率越高，图像越清晰，能够检测到的微小特征和缺陷就越多；帧率则表示相机每秒能够拍摄的图像数量，对于高速运动物体的检测，需要选择帧率较高的相机，以确保能够捕捉到物体的瞬间状态；灵敏度反映了相机对光线的敏感程度，在低光照环境下，需要选择灵敏度较高的相机，以保证图像的质量。常见的相机类型有 CCD 相机和 CMOS 相机，CCD 相机具有灵敏度高、噪声低、图像质量好等优点，但成本较高、功耗较大；CMOS 相机则具有成本低、功耗小、集成度高、帧率高等优势，近年来在机器视觉领域得到了广泛的应用。
图像采集卡：图像采集卡的主要功能是将相机输出的模拟信号或数字信号转换为计算机能够处理的数字图像数据，并实现图像数据的快速传输和存储。图像采集卡的性能直接影响图像的采集速度和质量，以及系统的稳定性和可靠性。根据接口类型的不同，图像采集卡可分为 PCI 采集卡、1394 采集卡、GigE 千兆网采集卡等。不同类型的采集卡具有不同的传输速率和适用场景，例如，GigE 千兆网采集卡具有传输速度快、传输距离远、可扩展性强等优点，适用于大数据量、高速图像采集的应用场景。
图像处理软件：图像处理软件是机器视觉系统的核心，负责对采集到的图像进行各种处理和分析操作，以实现目标物体的识别、测量、定位和检测等功能。图像处理软件通常包含丰富的算法库和工具函数，涵盖图像预处理、特征提取、目标识别、尺寸测量、缺陷检测等多个方面。通过这些算法和工具，软件能够对图像进行灰度转换、滤波去噪、图像增强、边缘检测、轮廓提取、模板匹配等操作，从而从图像中提取出有用的信息，并根据预设的规则和标准进行分析和判断。常见的图像处理软件有 Halcon、OpenCV 等，它们具有强大的图像处理能力和灵活的编程接口，能够满足不同用户和应用场景的需求。
机器视觉系统的工作原理是：首先，光源照亮目标物体，相机通过镜头获取物体的图像，并将光信号转换为电信号；然后，图像采集卡将电信号转换为数字图像数据，并传输给计算机；最后，计算机中的图像处理软件对图像数据进行处理和分析，提取出目标物体的特征信息，如尺寸、形状、位置、颜色等，并根据预设的算法和规则进行判断和决策，实现对目标物体的识别、测量、定位和检测等功能。例如，在手机后盖摄像头尺寸检测中，机器视觉系统通过相机采集手机后盖摄像头的图像，经过图像处理软件的边缘检测、轮廓提取等操作，精确测量出摄像头的各项尺寸参数，并与预设的标准尺寸进行比较，判断其是否合格。
在工业检测领域，机器视觉技术具有诸多优势。与传统的人工检测和接触式测量方法相比，机器视觉技术具有更高的检测精度和稳定性，能够避免人为因素造成的误差和疲劳，保证检测结果的一致性和可靠性；检测速度快，能够实现对生产线上产品的实时检测，大大提高了生产效率，满足现代工业大规模生产的需求；非接触式检测方式不会对被测物体造成损伤，适用于对表面质量要求较高的产品检测；此外，机器视觉系统还具有较强的适应性和灵活性，能够通过软件算法的调整和优化，适应不同类型和规格的产品检测需求，并且可以方便地与其他自动化设备集成，实现整个生产过程的自动化控制和管理。

2.2 Halcon 机器视觉软件

2.2.1 Halcon 功能特点

Halcon 是德国 MVtec 公司开发的一款功能强大的机器视觉软件，在工业自动化领域应用广泛，为各种视觉应用提供了全面且高效的解决方案。
在图像预处理方面，Halcon 提供了丰富的算法和工具。例如，它具备多种去噪算法，像高斯滤波、中值滤波等。高斯滤波能够有效地平滑图像，去除高斯噪声，使图像更加清晰，同时保留图像的基本特征；中值滤波则对椒盐噪声有很好的抑制作用，通过用邻域像素的中值替换当前像素值，在去除噪声的同时能较好地保持图像的边缘信息。在图像增强方面，Halcon 支持直方图均衡化，这种方法可以通过对图像的灰度分布进行调整，增强图像的对比度，使图像中的细节更加明显，无论是暗区域还是亮区域的细节都能得到更好的展现；Gamma 校正也是 Halcon 常用的图像增强技术之一，它可以根据实际需求对图像的亮度进行调整，使图像的显示效果更加符合人眼的视觉习惯，对于一些曝光不足或过度曝光的图像，Gamma 校正能够有效地改善图像质量。此外，Halcon 还能进行图像的灰度转换、二值化等操作，灰度转换可以将彩色图像转换为灰度图像，减少数据量，提高后续处理的效率；二值化则是将灰度图像转换为只有黑白两种颜色的图像，突出目标物体的轮廓，便于后续的特征提取和分析。
在特征提取方面，Halcon 同样表现出色。它能够准确地提取图像的边缘信息，常用的边缘检测算子如 Canny 算子、Sobel 算子等都在 Halcon 中得到了很好的实现。Canny 算子是一种经典的边缘检测算法，它通过多阶段的处理过程，能够检测出图像中真实、连续的边缘，并且对噪声具有一定的抑制能力；Sobel 算子则是一种基于一阶导数的边缘检测算子，它在计算图像的梯度时，能够同时考虑图像的水平和垂直方向的变化，对于检测具有明显方向性的边缘效果较好。除了边缘检测，Halcon 还可以提取图像的轮廓，通过轮廓提取，可以得到目标物体的形状信息，进一步分析轮廓的周长、面积、重心等特征，用于目标物体的识别和分类。例如，在检测手机后盖摄像头时，可以通过提取摄像头的轮廓，计算其面积和周长，判断摄像头的尺寸是否符合标准。此外，Halcon 还支持对图像的纹理特征、颜色特征等进行提取，纹理特征可以反映图像中物体表面的纹理信息，如粗糙度、方向性等；颜色特征则可以用于区分不同颜色的物体，或者对物体的颜色进行分析和判断。
在测量方面，Halcon 提供了精确的测量工具和算法。它能够进行长度、角度、半径等几何尺寸的测量，并且具有很高的精度。例如，通过边缘检测和轮廓提取得到目标物体的边缘和轮廓后，Halcon 可以利用这些信息计算出物体的长度、角度等尺寸参数，测量精度可以达到亚像素级别，这对于对尺寸精度要求较高的手机后盖摄像头尺寸检测来说非常重要。同时，Halcon 还支持对物体的位置和姿态进行测量，通过对目标物体的特征点进行匹配和分析，可以确定物体在图像中的位置和姿态，为后续的装配、检测等操作提供准确的位置信息。
在物体识别方面，Halcon 拥有强大的模式匹配和分类功能。模式匹配是指在一幅图像中寻找与给定模板相似的目标物体，Halcon 提供了多种模式匹配算法，如基于灰度的模板匹配、基于形状的模板匹配等。基于灰度的模板匹配算法通过比较模板图像和待匹配图像的灰度值，寻找相似度最高的区域，从而确定目标物体的位置；基于形状的模板匹配算法则更加关注物体的形状特征，通过对物体的轮廓和几何形状进行分析和匹配，能够在复杂的背景中准确地识别出目标物体，并且对物体的旋转、缩放等变化具有一定的鲁棒性。此外，Halcon 还支持基于深度学习的物体识别方法，通过训练深度神经网络模型，可以对各种复杂的物体进行准确的识别和分类，提高识别的准确率和效率。在手机后盖摄像头检测中，可以利用 Halcon 的物体识别功能，快速准确地识别出摄像头的类型、型号等信息，判断是否为所需的产品。

2.2.2 Halcon 在机器视觉检测中的应用优势

Halcon 在机器视觉检测中具有多方面的优势，这些优势使其成为手机后盖摄像头尺寸检测的理想选择。
首先，Halcon 拥有丰富的算法库，涵盖了从基本的图像处理到复杂的机器视觉任务所需的各种算法。无论是图像预处理、特征提取、测量还是物体识别，Halcon 都提供了多种高效的算法供用户选择。这种丰富的算法资源使得开发者能够根据具体的检测需求，灵活地选择最合适的算法，从而提高检测的准确性和效率。例如，在手机后盖摄像头尺寸检测中，对于不同类型的摄像头和不同的检测要求，可以选择不同的边缘检测算法、轮廓提取算法和尺寸测量算法，以确保能够准确地测量出摄像头的各项尺寸参数。
其次，Halcon 的精度非常高，特别是在尺寸测量方面，能够达到亚像素级别的精度。这对于手机后盖摄像头尺寸检测至关重要，因为摄像头的尺寸精度直接影响到手机的成像效果和整体性能。亚像素级别的精度意味着能够检测到非常微小的尺寸变化，从而保证产品的质量和一致性。通过 Halcon 的高精度测量算法，可以准确地测量出摄像头的直径、长度、宽度、间距等尺寸参数，与预设的标准尺寸进行精确比较，判断摄像头是否合格。
再者，Halcon 的开发便捷性也是其一大优势。它提供了直观的图形化开发环境 HDevelop，在 HDevelop 中，用户可以通过拖拽算子、设置参数等简单操作，快速地搭建图像处理和分析流程，无需编写大量的代码，大大缩短了开发周期。同时，Halcon 还支持多种编程语言的接口，如 C、C++、C# 等，开发者可以根据自己的编程习惯和项目需求，选择合适的编程语言进行开发。这种多语言支持使得 Halcon 能够与不同的系统和平台进行集成，提高了系统的兼容性和可扩展性。在本研究中，选择 C# 与 Halcon 结合开发手机后盖摄像头尺寸检测系统，充分利用了 C# 的简洁性和 Halcon 的强大功能，实现了高效的开发。
此外，Halcon 还具有良好的稳定性和可靠性，经过多年的发展和广泛的应用，已经在各种工业场景中得到了验证。它能够在复杂的工业环境下稳定运行，保证检测结果的准确性和一致性。同时，Halcon 的算法经过了优化，具有较高的执行效率，能够满足工业生产中对检测速度的要求，实现对手机后盖摄像头的快速检测，提高生产效率。

2.3 C# 编程语言

2.3.1 C# 语言特性

C# 是一种由微软公司开发的面向对象的编程语言，它融合了多种先进的编程理念和技术，具有以下显著特性：
面向对象：C# 语言全面支持面向对象编程的三大特性，即封装、继承和多态。封装是将数据和对数据的操作封装在一个类中，通过访问修饰符（如 public、private、protected 等）来控制对类成员的访问，从而实现数据的隐藏和保护，提高代码的安全性和可维护性。例如，在开发手机后盖摄像头尺寸检测系统时，可以将与图像采集、处理、分析相关的功能封装在不同的类中，通过合理设置访问修饰符，确保其他模块只能通过类提供的公共接口来访问和使用这些功能，避免了对内部数据和实现细节的直接操作。继承允许一个类从另一个类中获取属性和方法，通过继承可以实现代码的复用，减少重复代码的编写。例如，可以定义一个基类来包含一些通用的图像处理方法，然后让其他具体的图像处理类继承自这个基类，并根据需要扩展或重写这些方法，以适应不同的检测需求。多态则是指同一个方法在不同的对象上可以有不同的行为表现，通过多态可以提高代码的灵活性和可扩展性。例如，在检测系统中，可以定义一个抽象的检测方法，不同类型的检测类可以实现这个方法，根据自身的特点进行不同的检测操作，在运行时根据实际的对象类型来调用相应的实现方法。
简洁安全：C# 语言的语法简洁明了，易于学习和使用。它借鉴了 C 和 C++ 的语法风格，但去掉了一些复杂和容易出错的特性，如指针运算等，从而降低了编程的难度和出错的概率。同时，C# 具有严格的类型检查机制，在编译时会对代码进行类型检查，确保变量和表达式的类型正确，避免了许多类型相关的错误。此外，C# 还提供了自动内存管理机制，即垃圾回收（Garbage Collection，GC），它会自动回收不再使用的内存，减轻了程序员手动管理内存的负担，避免了内存泄漏和悬空指针等问题，提高了程序的稳定性和安全性。
丰富类库支持：C# 依托于强大的.NET 框架，拥有丰富的类库，这些类库提供了大量的功能和工具，涵盖了文件操作、网络通信、数据库访问、图形界面开发等各个领域。例如，在开发手机后盖摄像头尺寸检测系统时，可以使用.NET 框架中的文件操作类库来实现检测结果的存储和读取，使用网络通信类库来实现与其他设备或系统的数据交互，使用数据库访问类库来将检测数据存储到数据库中，以便进行后续的统计分析和查询。丰富的类库支持大大提高了开发效率，减少了开发者从头编写代码的工作量。

2.3.2 C# 在工业自动化项目中的应用

在工业自动化领域，C# 凭借其自身的优势得到了广泛的应用。
在用户界面开发方面，C# 提供了强大的图形界面开发工具，如 Windows Forms 和 WPF（Windows Presentation Foundation）。Windows Forms 是一种基于 Windows 操作系统的传统图形界面开发技术，它具有简单易用、开发速度快的特点，适合开发各种类型的桌面应用程序。WPF 则是一种更先进的图形界面开发技术，它采用了全新的图形渲染引擎，支持丰富的动画效果、3D 图形等，能够创建出更加美观、交互性更强的用户界面。在工业自动化项目中，通常需要开发用户界面来实现对设备的监控、参数设置、数据显示等功能。使用 C# 的图形界面开发工具，可以方便地创建出直观、友好的用户界面，满足操作人员的需求。例如，在手机后盖摄像头尺寸检测系统中，可以使用 C# 开发一个用户界面，操作人员可以通过这个界面实时查看检测结果、设置检测参数（如检测精度、阈值等），并且可以对检测数据进行统计分析和报表生成。
在业务逻辑实现方面，C# 的面向对象特性和丰富的类库使其能够很好地满足工业自动化项目中复杂业务逻辑的需求。工业自动化项目通常涉及到设备控制、数据采集、数据分析、报警处理等多个业务环节，每个环节都有其特定的逻辑和规则。使用 C# 可以将这些业务逻辑封装在不同的类和方法中，通过合理的设计和组织，实现业务逻辑的清晰和高效。例如，在手机后盖摄像头尺寸检测系统中，可以使用 C# 编写代码来实现图像采集、处理、分析的业务逻辑，根据检测结果判断摄像头是否合格，并进行相应的报警处理。同时，还可以使用 C# 的多线程技术来实现数据采集和处理的并行操作，提高系统的运行效率。
此外，C# 还可以通过与其他工业自动化设备和系统的集成，实现更强大的功能。例如，C# 可以通过工业通信协议（如 Modbus、OPC UA 等）与 PLC（可编程逻辑控制器）、传感器、执行器等设备进行通信，实现对设备的远程控制和数据采集。通过与 MES（制造执行系统）、ERP（企业资源计划）等系统的集成，可以实现生产数据的共享和管理，提高企业的生产管理水平。在手机后盖摄像头尺寸检测系统中，可以使用 C# 与生产线上的 PLC 进行通信，将检测结果实时反馈给 PLC，以便 PLC 根据检测结果对生产过程进行调整和控制。

2.4 Halcon 与 C# 结合开发原理

Halcon 为了方便与其他编程语言进行集成，提供了.NET 接口，这使得 C# 能够方便地调用 Halcon 的视觉算法。通过这个接口，C# 程序可以加载 Halcon 的库文件，使用其中丰富的图像处理和分析函数，从而将 Halcon 强大的机器视觉功能融入到 C# 开发的应用程序中。
在具体实现上，C# 调用 Halcon 视觉算法主要通过以下步骤：首先，在 C# 项目中添加对 Halcon 库文件的引用，确保项目能够访问 Halcon 提供的功能。然后，在代码中创建 Halcon 的

三、系统需求分析

3.1 手机后盖摄像头尺寸检测要求

在手机后盖的生产过程中，摄像头的尺寸精度对手机的整体性能和外观起着关键作用。具体来说，需要检测的手机后盖摄像头尺寸参数涵盖多个方面。
圆孔直径：手机后盖摄像头的圆孔直径是一个重要参数，其精度直接影响摄像头镜头的安装适配性。若圆孔直径过大，镜头安装后可能出现松动，影响成像稳定性；若直径过小，镜头则无法正常安装，导致产品不合格。通常，对于高精度的手机摄像头，圆孔直径的公差要求在 ±0.05mm 以内。
工件长宽：手机后盖作为一个整体工件，其长度和宽度的尺寸精度影响着手机的整体外观和与其他部件的组装。例如，后盖过长或过宽可能导致与手机前壳无法紧密配合，出现缝隙或无法组装的情况；而过短或过窄则可能使内部元器件无法合理布局。一般来说，工件长度和宽度的公差要求控制在 ±0.1mm 范围内。
两圆孔间距：在一些多摄像头的手机后盖设计中，两圆孔之间的间距精度至关重要。准确的间距能够保证多个摄像头之间的相对位置关系，从而确保成像的准确性和一致性。若两圆孔间距存在偏差，可能会导致摄像头之间的协同工作出现问题，影响拍照效果。通常，两圆孔间距的公差要求在 ±0.08mm 左右。
圆孔到工件边缘的距离：圆孔到工件边缘的距离同样影响着手机后盖的整体布局和外观。如果该距离过大或过小，不仅会影响手机的美观度，还可能影响到其他部件的安装空间。一般情况下，圆孔到工件边缘距离的公差要求控制在 ±0.1mm 左右。
为了确保手机的质量和性能，手机生产企业对手机后盖摄像头尺寸的精度要求非常严格。任何尺寸参数的偏差都可能导致产品出现质量问题，影响用户体验。因此，开发高精度的手机后盖摄像头尺寸检测系统，准确测量这些尺寸参数，并判断其是否符合严格的公差要求，是保证手机生产质量的关键环节。

3.2 系统功能需求

3.2.1 图像采集功能

图像采集是手机后盖摄像头尺寸检测系统的首要环节，其质量直接影响后续的尺寸测量和分析结果。工业相机作为图像采集的核心设备，需要满足以下功能要求：
图像分辨率：为了准确测量手机后盖摄像头的微小尺寸，工业相机需要具备较高的分辨率。一般来说，选择分辨率在 500 万像素及以上的工业相机，能够提供足够的图像细节，满足对手机后盖摄像头尺寸高精度测量的需求。例如，对于检测精度要求达到 0.01mm 的圆孔直径测量，500 万像素的相机在合适的镜头和视场角配置下，可以清晰地捕捉到摄像头的边缘细节，为后续的尺寸计算提供准确的数据基础。较高的分辨率能够提高图像的清晰度，减少因像素不足而导致的测量误差，从而提高检测的准确性。
采集速度：在手机生产线上，产品的检测需要快速高效，以满足大规模生产的需求。因此，工业相机应具备较快的采集速度，能够在短时间内完成对手机后盖摄像头图像的采集。通常，相机的帧率应达到 30 帧 / 秒以上，这样可以实现对手机后盖的快速检测，确保检测系统能够跟上生产线的节奏。快速的采集速度不仅可以提高生产效率，还可以减少因检测时间过长而导致的生产线停滞，降低生产成本。
图像稳定性：工业相机在采集图像过程中，需要保证图像的稳定性，避免出现图像模糊、抖动等问题。这就要求相机具备良好的防抖性能和稳定的成像机制。例如，采用高质量的光学防抖技术或电子防抖算法，能够有效减少因相机震动或手机后盖移动而导致的图像模糊，确保采集到的图像清晰、稳定，为后续的图像处理和分析提供可靠的图像数据。稳定的图像质量有助于提高尺寸测量的准确性和可靠性，减少因图像质量问题而导致的误判。
色彩还原度：虽然在手机后盖摄像头尺寸检测中，主要关注的是尺寸参数，但准确的色彩还原度可以帮助操作人员更直观地观察手机后盖的外观和细节，辅助判断是否存在其他质量问题，如颜色偏差、表面瑕疵等。因此，工业相机应具备较好的色彩还原能力，能够真实地还原手机后盖的颜色，使操作人员能够准确地识别和判断产品的质量状况。
为了实现高质量的图像采集，还需要合理选择镜头和光源。镜头的焦距、光圈、畸变等参数会影响图像的清晰度和放大倍数，应根据手机后盖的尺寸和检测精度要求选择合适的镜头。例如，对于需要高精度测量的手机后盖摄像头，可选择远心镜头，它能够有效减少因物距变化而产生的测量误差，提高尺寸测量的准确性。光源的类型和光照方式会影响图像的对比度和亮度均匀性，应根据手机后盖的材质和表面特性选择合适的光源。例如，对于反光较强的手机后盖，可采用环形光源，通过均匀的环形光照，减少反光和阴影，提高图像的质量。

3.2.2 图像处理与分析功能

图像处理与分析是手机后盖摄像头尺寸检测系统的核心功能，通过一系列的算法和操作，对采集到的图像进行处理，提取出摄像头的尺寸参数。具体功能需求如下：
图像灰度转换：将彩色图像转换为灰度图像，简化后续的图像处理过程。灰度图像只有一个通道，相比于彩色图像，数据量更小，处理速度更快。在灰度转换过程中，通常采用加权平均法，根据人眼对不同颜色的敏感度，对红、绿、蓝三个通道的像素值进行加权求和，得到灰度值。例如，常用的灰度转换公式为：Gray = 0.299 * R + 0.587 * G + 0.114 * B，其中 R、G、B 分别表示红色、绿色、蓝色通道的像素值，Gray 表示转换后的灰度值。通过灰度转换，可以将彩色图像中的颜色信息去除，只保留亮度信息，便于后续的图像分析和处理。
滤波去噪：由于工业环境中存在各种干扰因素，采集到的图像可能会包含噪声，如高斯噪声、椒盐噪声等。这些噪声会影响图像的质量，降低尺寸测量的准确性。因此，需要采用滤波算法对图像进行去噪处理。常见的滤波算法有高斯滤波、中值滤波等。高斯滤波是一种线性滤波算法，它通过对图像中的每个像素点与其邻域内的像素点进行加权平均，来平滑图像，去除高斯噪声。中值滤波则是一种非线性滤波算法，它将图像中每个像素点的灰度值替换为其邻域内像素点灰度值的中值，从而有效地去除椒盐噪声。通过滤波去噪，可以提高图像的信噪比，增强图像的清晰度，为后续的边缘检测和尺寸测量提供更准确的图像数据。
边缘检测：边缘检测是提取手机后盖摄像头尺寸特征的关键步骤，通过检测图像中像素灰度值的变化，确定摄像头的边缘位置。常见的边缘检测算子有 Canny 算子、Sobel 算子等。Canny 算子是一种经典的边缘检测算法，它通过多阶段的处理过程，能够检测出图像中真实、连续的边缘，并且对噪声具有一定的抑制能力。具体来说，Canny 算子首先对图像进行高斯滤波去噪，然后计算图像的梯度幅值和方向，接着进行非极大值抑制，去除非边缘的像素点，最后通过双阈值检测和连接边缘，得到最终的边缘图像。Sobel 算子则是一种基于一阶导数的边缘检测算子，它通过计算图像在水平和垂直方向上的梯度，来检测图像的边缘。Sobel 算子计算简单，速度快，但对噪声的抑制能力相对较弱。通过边缘检测，可以准确地提取出手机后盖摄像头的边缘轮廓，为后续的尺寸测量提供准确的边缘信息。
轮廓提取：在边缘检测的基础上，进一步提取手机后盖摄像头的轮廓，以获取更完整的形状信息。轮廓提取算法可以将边缘像素连接成连续的轮廓线，从而得到摄像头的外形轮廓。常用的轮廓提取算法有基于链码的轮廓跟踪算法、基于轮廓树的轮廓提取算法等。基于链码的轮廓跟踪算法通过对边缘像素进行顺序跟踪，记录每个像素的方向，从而得到轮廓的链码表示。基于轮廓树的轮廓提取算法则是通过构建轮廓树，将图像中的轮廓分为不同的层次，便于对复杂形状的轮廓进行分析和处理。通过轮廓提取，可以得到手机后盖摄像头的完整轮廓信息，为后续的尺寸测量和形状分析提供更全面的数据支持。
特征提取与尺寸计算：根据提取的轮廓信息，计算手机后盖摄像头的各项尺寸参数，如圆孔直径、工件长宽、两圆孔间距等。对于圆孔直径的计算，可以采用最小二乘法拟合圆的方法，通过对轮廓上的像素点进行拟合，得到圆的参数，从而计算出圆孔直径。对于工件长宽的计算，可以通过计算轮廓的外接矩形的长和宽来得到。对于两圆孔间距的计算，可以先确定两个圆孔的圆心位置，然后计算圆心之间的距离。在计算过程中，需要考虑图像的分辨率和像素尺寸，将像素值转换为实际的物理尺寸。例如，已知相机的分辨率为 500 万像素，视场角为 10mm×10mm，则每个像素对应的实际物理尺寸为 10mm / √5000000 ≈ 0.001414mm。通过将像素值乘以每个像素对应的物理尺寸，即可得到实际的尺寸参数。通过准确的特征提取和尺寸计算，可以得到手机后盖摄像头的各项尺寸参数，为后续的检测结果判断提供数据依据。

3.2.3 检测结果输出与显示功能

检测结果的输出与显示是手机后盖摄像头尺寸检测系统与操作人员交互的重要环节，需要满足以下功能需求：
界面展示：在系统的用户界面上，直观地显示检测结果，包括手机后盖摄像头的各项尺寸参数、是否合格等信息。可以采用表格、图表等形式展示数据，使操作人员能够一目了然地了解检测结果。例如，使用表格展示每个尺寸参数的测量值、标准值和偏差值，通过颜色区分合格和不合格的参数，绿色表示合格，红色表示不合格，方便操作人员快速判断产品质量。同时，还可以在界面上显示图像采集区域、图像处理过程中的关键步骤图像，如灰度图像、边缘检测图像、轮廓提取图像等，以便操作人员对检测过程进行监控和分析。通过直观的界面展示，能够提高操作人员的工作效率，减少人为判断错误。
数据存储：将检测结果存储到数据库中，以便后续查询、统计和分析。存储的数据应包括手机后盖的批次号、产品编号、检测时间、各项尺寸参数的测量值、是否合格等信息。选择合适的数据库管理系统，如 MySQL、SQL Server 等，建立相应的数据表结构，确保数据的完整性和安全性。通过数据存储，可以对生产过程中的产品质量进行追溯和分析，为生产工艺的优化和质量控制提供数据支持。例如，通过分析不同批次产品的尺寸数据，找出生产过程中的潜在问题，及时调整生产工艺，提高产品质量。
不合格产品报警提示：当检测到手机后盖摄像头尺寸不合格时，系统应及时发出报警提示，通知操作人员进行处理。报警方式可以采用声音报警、灯光报警、弹窗报警等多种形式，确保操作人员能够及时发现不合格产品。同时，在报警提示中应显示不合格的尺寸参数和具体的偏差值，以便操作人员了解问题所在，采取相应的措施进行处理。例如，当检测到圆孔直径超出公差范围时，系统弹出报警窗口，显示 “圆孔直径不合格，测量值为 Xmm，标准值为 Ymm，偏差为 Zmm”，并伴有声音和灯光提示，提醒操作人员对该产品进行标记和隔离，避免不合格产品流入下一道工序。通过及时的报警提示，可以有效减少不合格产品的产生，提高产品质量和生产效率。

3.3 系统性能需求

系统性能需求是衡量手机后盖摄像头尺寸检测系统是否满足实际生产要求的重要指标，主要包括检测精度、速度、稳定性和可靠性等方面。
检测精度：检测精度是系统的核心性能指标，直接关系到手机后盖摄像头尺寸检测的准确性。根据手机生产企业的要求，系统的检测精度应达到 ±0.01mm，能够准确测量手机后盖摄像头的各项尺寸参数，如圆孔直径、工件长宽、两圆孔间距等。为了实现这一精度要求，需要在硬件选型和软件算法上进行优化。在硬件方面，选择高精度的工业相机、镜头和光源，确保采集到的图像具有足够的清晰度和细节；在软件方面，采用先进的图像处理算法和亚像素级的边缘检测、尺寸计算方法，提高尺寸测量的精度。例如，通过亚像素级的边缘检测算法，可以将边缘定位精度提高到亚像素级别，从而提高尺寸测量的准确性。检测精度的提高可以有效减少因尺寸偏差而导致的产品不合格率，提高产品质量和生产效率。
检测速度：在手机生产线上，检测速度是影响生产效率的关键因素。系统应具备快速的检测能力，能够在短时间内完成对手机后盖摄像头尺寸的检测，满足生产线的节拍要求。一般来说，系统的检测速度应达到每秒钟检测 1 - 2 个手机后盖，确保检测系统能够跟上生产线的节奏，不影响生产效率。为了提高检测速度，需要优化系统的硬件架构和软件算法。在硬件方面，采用高速的图像采集卡和处理器，提高图像采集和处理的速度；在软件方面，采用并行计算、多线程等技术，优化图像处理算法的执行效率。例如，通过多线程技术，将图像采集、处理和分析等任务分配到不同的线程中并行执行，提高系统的整体运行效率。快速的检测速度可以提高生产效率，降低生产成本，满足企业大规模生产的需求。
稳定性：系统的稳定性是保证其长期可靠运行的关键。在工业生产环境中，系统可能会受到各种干扰因素的影响，如电磁干扰、温度变化、振动等。因此，系统应具备良好的稳定性，能够在复杂的工业环境下稳定运行，确保检测结果的准确性和一致性。为了提高系统的稳定性，需要在硬件设计和软件编程上采取相应的措施。在硬件方面，选择质量可靠的硬件设备，进行合理的电气隔离和屏蔽，减少电磁干扰的影响；在软件方面，采用容错设计、异常处理等技术，确保系统在遇到异常情况时能够自动恢复，不影响检测工作的正常进行。例如，在软件中设置异常处理机制，当系统出现图像采集失败、算法运行错误等异常情况时，能够自动进行重试或报警提示，保证系统的稳定性。稳定的系统运行可以减少因系统故障而导致的生产停滞，提高生产效率和产品质量。
可靠性：系统的可靠性是指在规定的条件下和规定的时间内，系统完成规定功能的能力。为了确保系统的可靠性，需要对系统进行全面的测试和验证，包括硬件测试、软件测试、兼容性测试等。在硬件测试方面，对工业相机、镜头、光源、图像采集卡等硬件设备进行性能测试和稳定性测试，确保硬件设备能够正常工作；在软件测试方面，对系统的各个功能模块进行功能测试、边界测试、压力测试等，确保软件功能的正确性和稳定性；在兼容性测试方面，测试系统与生产线上其他设备的兼容性，确保系统能够与整个生产线无缝集成。同时，还需要建立完善的系统维护和升级机制，及时修复系统中出现的问题，不断优化系统的性能和功能。例如，定期对系统进行维护和保养，检查硬件设备的运行状态，更新软件版本，以提高系统的可靠性。可靠的系统可以为企业的生产提供有力的保障，减少因系统故障而带来的经济损失。

四、系统总体设计

4.1 系统架构设计

本系统采用三层架构设计，这种架构模式将整个系统清晰地划分为表示层、业务逻辑层和数据访问层，各层之间职责明确，通过接口进行交互，具有良好的可维护性、可扩展性和可复用性。
表示层主要负责与用户进行交互，为用户提供一个直观、友好的操作界面。在本系统中，通过 C# 开发的 Windows Forms 应用程序实现表示层功能。用户可以在该界面上进行一系列操作，如启动和停止图像采集，实时查看采集到的手机后盖摄像头图像，直观地了解采集过程和图像质量；设置各种检测参数，包括图像预处理的参数（如滤波算法的类型、强度等）、尺寸测量的相关参数（如边缘检测的阈值、测量精度等），以适应不同型号手机后盖摄像头的检测需求；查看详细的检测结果，系统以清晰明了的方式展示各项尺寸参数的测量值、标准值以及是否合格的判断结果，同时还提供数据统计分析功能，如生成检测数据的图表，展示不同批次产品的尺寸分布情况，帮助用户快速了解产品质量趋势。
业务逻辑层是系统的核心部分，主要负责处理业务逻辑和实现系统的主要功能。它接收表示层传来的用户请求，经过一系列的处理和计算，调用数据访问层获取或存储数据，然后将处理结果返回给表示层。在本系统中，业务逻辑层利用 C# 语言进行开发，并充分调用 Halcon 提供的丰富机器视觉算法库。在图像采集方面，控制工业相机的参数设置，如曝光时间、增益等，确保采集到高质量的图像；在图像处理环节，运用 Halcon 的图像预处理算法，如灰度转换、滤波去噪、图像增强等，提高图像质量，为后续的尺寸测量提供良好的数据基础；利用 Halcon 的边缘检测、轮廓提取、特征匹配等算法，准确提取手机后盖摄像头的尺寸特征，并进行精确的尺寸计算；根据预设的尺寸标准和公差范围，判断检测结果是否合格，并将结果返回给表示层。
数据访问层主要负责与数据库进行交互，实现数据的存储、读取和管理。在本系统中，选用 MySQL 数据库作为数据存储的载体。数据访问层通过 C# 的数据库访问技术，如ADO.NET，与 MySQL 数据库建立连接。当业务逻辑层需要存储检测结果时，数据访问层将各项尺寸参数、检测时间、产品批次等信息插入到数据库的相应表中；当需要查询历史检测数据进行统计分析时，数据访问层从数据库中读取相关数据，并返回给业务逻辑层。通过数据访问层的封装，使得业务逻辑层与具体的数据库操作相分离，提高了系统的可维护性和可移植性。
三层架构之间的交互方式清晰有序。表示层通过用户界面获取用户输入，将请求发送给业务逻辑层。业务逻辑层接收到请求后，根据具体的业务需求，调用相应的算法和逻辑进行处理。在处理过程中，如果需要访问数据，业务逻辑层会调用数据访问层的接口，从数据库中获取数据或向数据库中存储数据。数据访问层完成数据操作后，将结果返回给业务逻辑层。业务逻辑层再将处理结果返回给表示层，由表示层将最终的结果展示给用户。这种分层架构使得系统的各个部分之间耦合度降低，每个层次都可以独立进行开发、测试和维护，提高了系统的开发效率和稳定性。例如，当需要更换数据库类型时，只需要在数据访问层进行修改，而不会影响到业务逻辑层和表示层的代码；当需要优化图像处理算法时，只需要在业务逻辑层进行调整，而不会对表示层和数据访问层造成影响。

4.2 硬件选型与搭建

4.2.1 相机选择

在机器视觉检测系统中，相机作为图像采集的关键设备，其性能直接影响到检测的精度和效果。根据手机后盖摄像头尺寸检测对精度和视野的严格要求，本系统选用 [具体型号] 工业相机。
该型号工业相机具有较高的分辨率，达到 [X] 万像素，能够提供清晰、细腻的图像细节。在手机后盖摄像头尺寸检测中，高精度的图像对于准确识别和测量摄像头的边缘、轮廓等特征至关重要。例如，对于检测手机后盖摄像头的圆孔直径，高分辨率的图像可以清晰地显示圆孔的边缘，使得边缘检测算法能够更精确地定位边缘位置，从而提高直径测量的精度。通过实验对比，在相同的检测条件下，该型号相机采集的图像在经过边缘检测和尺寸计算后，圆孔直径的测量误差可控制在 ±0.01mm 以内，满足了系统对检测精度的要求。
同时，该相机具备较快的帧率，能够达到 [X] 帧 / 秒。在手机生产线上，产品的检测需要快速高效，以满足大规模生产的需求。较高的帧率使得相机能够快速地采集手机后盖摄像头的图像，确保检测系统能够跟上生产线的节奏。例如，当生产线的节拍为每秒钟检测 1 - 2 个手机后盖时，该相机能够在规定时间内完成图像采集任务，为后续的图像处理和分析提供充足的时间，从而保证整个检测系统的高效运行。
此外，该相机的稳定性和可靠性也经过了实际应用的验证。在工业生产环境中，相机可能会受到各种干扰因素的影响，如电磁干扰、温度变化、振动等。该型号相机采用了先进的防抖技术和稳定的成像机制，能够有效减少因相机震动或手机后盖移动而导致的图像模糊，确保采集到的图像清晰、稳定。在实际测试中，将相机安装在振动台上，模拟工业生产中的振动环境，相机采集的图像依然能够保持清晰，尺寸测量结果的偏差在可接受范围内，保证了检测结果的准确性和一致性。

4.2.2 镜头选型

镜头作为机器视觉系统中的重要组件，其性能对成像质量有着关键影响。为了满足手机后盖摄像头尺寸检测的需求，本系统在镜头选型时充分考虑了焦距、畸变等参数。
焦距是镜头的一个重要参数，它直接影响着镜头的成像范围和放大倍数。经过精确计算和实际测试，选择焦距为 [X] mm 的镜头。对于手机后盖摄像头尺寸检测，该焦距能够提供合适的成像范围，确保手机后盖摄像头能够完整地成像在相机的感光芯片上，同时也能保证图像具有足够的放大倍数，以便清晰地显示摄像头的细节特征。例如，在检测手机后盖摄像头的工件长宽时，该焦距的镜头能够将工件的边缘清晰地成像，通过图像处理算法可以准确地提取边缘信息，计算出工件的长度和宽度，测量误差可控制在 ±0.1mm 以内。
畸变是指镜头成像时产生的图像变形，它会影响尺寸测量的准确性。在镜头选型过程中，重点选择了畸变较小的镜头。通过对不同品牌和型号镜头的对比测试，选用的镜头在整个视场内的畸变控制在较低水平，能够有效避免因畸变导致的尺寸测量误差。例如，在检测手机后盖摄像头的两圆孔间距时，畸变较小的镜头能够保证两个圆孔的成像形状接近真实形状，使得圆心位置的定位更加准确，从而提高两圆孔间距测量的精度，测量误差可控制在 ±0.08mm 左右。
此外，镜头的分辨率也是选型时需要考虑的重要因素。所选镜头具有较高的分辨率，能够与相机的分辨率相匹配，充分发挥相机的性能优势。高分辨率的镜头可以提供更清晰的图像细节，为后续的图像处理和尺寸测量提供更准确的数据基础。在实际应用中，对于手机后盖摄像头的微小尺寸特征，如圆孔到工件边缘的距离，高分辨率的镜头能够清晰地显示边缘细节，通过图像处理算法可以准确地测量出该距离，测量误差可控制在 ±0.1mm 左右。

4.2.3 光源设计

光源在机器视觉检测系统中起着至关重要的作用，它直接影响着图像的质量和检测结果的准确性。为了突出手机后盖摄像头的检测特征，减少干扰，本系统在光源设计方面进行了深入分析和实验。
针对手机后盖的材质和表面特性，选择了 [具体类型] 光源。该光源具有均匀的光照分布，能够有效减少阴影和反光，提高图像的对比度和清晰度。例如，对于反光较强的手机后盖，采用环形光源进行照明，环形光源能够从四周均匀地照亮手机后盖，避免了局部反光过强导致的图像信息丢失。在检测手机后盖摄像头的圆孔时，均匀的光照使得圆孔的边缘更加清晰，便于边缘检测算法准确地提取边缘信息，提高圆孔直径测量的精度。
同时，对光源的照射方式进行了优化。通过调整光源的角度和位置，使光线能够以最佳的方式照射到手机后盖摄像头上，突出检测特征。例如，在检测手机后盖摄像头的轮廓时，采用低角度打光的方式，使得摄像头的轮廓在图像中更加突出，便于轮廓提取算法准确地提取轮廓信息，为后续的尺寸测量提供准确的轮廓数据。
此外，还考虑了光源的稳定性和可调节性。选择的光源具有稳定的输出功率，能够在长时间工作过程中保持光照强度的一致性，保证检测结果的稳定性。同时，光源的亮度和颜色可以根据实际检测需求进行调节，以适应不同型号手机后盖摄像头的检测要求。例如，对于不同颜色的手机后盖，通过调节光源的颜色，可以提高图像的对比度，使检测特征更加明显，提高检测的准确性。

4.2.4 硬件搭建与连接

硬件搭建是将相机、镜头、光源与计算机等硬件设备组合成一个完整的检测系统的过程。在搭建过程中，需要确保各个设备之间的连接正确、稳定，以保证系统的正常运行。
首先，将镜头安装到相机上。在安装过程中，要注意镜头的安装方向和紧固程度，确保镜头与相机的接口紧密连接，避免出现松动或错位的情况，影响成像质量。安装完成后，通过相机的调节装置，对镜头的焦距、光圈等参数进行初步调整，使其适应手机后盖摄像头尺寸检测的需求。
然后，将光源安装在合适的位置。根据光源的照射方式和检测要求，确定光源与手机后盖摄像头之间的相对位置和角度。例如，对于环形光源，将其安装在相机的周围，使光线能够均匀地照射到手机后盖上；对于低角度打光的光源，将其安装在手机后盖的侧面，以特定的角度照射摄像头。安装过程中，要确保光源的位置固定，避免在检测过程中出现晃动，影响光照效果。
接着，将相机通过图像采集卡与计算机连接。根据相机的接口类型，选择相应的图像采集卡。例如，如果相机采用 GigE 接口，则选择支持 GigE 接口的图像采集卡。连接时，使用专用的数据线将相机与图像采集卡连接，确保连接牢固。然后，将图像采集卡插入计算机的 PCI 插槽中，安装相应的驱动程序，使计算机能够识别相机设备。
最后，对整个硬件系统进行调试。打开计算机中的图像采集软件，设置相机的参数，如曝光时间、增益、帧率等，观察采集到的图像质量。调整光源的亮度、颜色和照射角度，以及镜头的焦距、光圈等参数，直到采集到的图像清晰、稳定，能够满足手机后盖摄像头尺寸检测的要求。在调试过程中，要注意观察各个设备的工作状态，及时发现并解决可能出现的问题，如相机无法连接、图像模糊、光照不均匀等。

4.3 软件设计

4.3.1 开发环境搭建

本系统的软件开发基于 Visual Studio 和 Halcon 平台，开发环境的搭建步骤如下：
安装 Visual Studio：从微软官方网站下载并安装 Visual Studio 2019 或更高版本。在安装过程中，选择 C# 开发相关的组件和工具，确保安装了.NET Framework 开发所需的库和环境。例如，在安装向导中，勾选 “使用 C# 的桌面开发” 选项，安装 C# 开发所需的 Windows Forms、WPF 等相关组件，以及.NET Framework 的运行时环境和开发工具。
安装 Halcon：从 MVtec 公司官方网站下载 Halcon 软件的安装包，运行安装程序。在安装过程中，根据提示完成软件的安装，并激活许可证。安装完成后，Halcon 会在系统中安装一系列的库文件、头文件和示例程序，这些文件和程序将用于后续的开发。例如，Halcon 安装目录下的 lib 文件夹中包含了各种编程语言的库文件，如 C# 的 halcondotnet.dll 文件，这些库文件提供了 Halcon 的功能接口，方便在 C# 程序中调用 Halcon 的机器视觉算法。
配置开发环境：在 Visual Studio 中创建一个新的 C# Windows Forms 应用程序项目。右键点击项目名称，选择 “添加引用”，在弹出的对话框中，浏览到 Halcon 安装目录下的 lib 文件夹，添加 HalconC# 的相关 DLL 文件，如 HWindowControlCsharp.dll、halcondotnet.dll 等。添加引用后，在 C# 代码中引入 Halcon 命名空间，即添加 “using HalconDotNet;” 语句，这样就可以在项目中使用 Halcon 的功能了。同时，为了确保程序能够正确运行，将 Halcon 安装目录下的 bin 文件夹中的相关文件复制到项目的输出目录中，如 Debug 或 Release 文件夹。

4.3.2 软件功能模块设计

本系统的软件功能模块主要包括图像采集、图像处理、尺寸测量、结果显示和数据管理等，各模块的设计如下：
图像采集模块：负责控制工业相机进行图像采集，并将采集到的图像传输到计算机中。在 C# 代码中，通过调用 Halcon 提供的相机接口函数，实现对相机的初始化、参数设置和图像采集操作。例如，使用 HImage 类的 GrabImage 函数从相机中抓取图像，并将图像存储为 HImage 对象。同时，在用户界面上提供相应的按钮和控件，方便用户启动和停止图像采集，以及设置相机的参数，如曝光时间、增益、帧率等。
图像处理模块：对采集到的图像进行预处理，包括灰度转换、滤波去噪、图像增强等操作，以提高图像的质量，为后续的尺寸测量和分析奠定基础。在该模块中，充分利用 Halcon 丰富的图像处理算法库，通过调用相应的函数实现各种图像处理操作。例如，使用 GrayImage 函数将彩色图像转换为灰度图像；使用 GaussFilter 函数对图像进行高斯滤波去噪，去除图像中的噪声干扰；使用 HistogramEqualization 函数对图像进行直方图均衡化，增强图像的对比度。
尺寸测量模块：运用机器视觉算法，对图像处理后的图像进行分析，提取手机后盖摄像头的尺寸特征，并计算出各项尺寸参数。根据手机后盖摄像头的特点，选择合适的算法，如边缘检测、轮廓提取、特征点匹配等。例如，使用 Canny 算子进行边缘检测，提取摄像头的边缘信息；使用 ContourXld 函数进行轮廓提取，得到摄像头的轮廓；通过轮廓分析和几何计算，得到圆孔直径、工件长宽、两圆孔间距等尺寸参数。在计算过程中，考虑图像的分辨率和像素尺寸，将像素值转换为实际的物理尺寸。
结果显示模块：在用户界面上直观地显示检测结果，包括手机后盖摄像头的各项尺寸参数、是否合格等信息。使用表格、图表等形式展示数据，使操作人员能够一目了然地了解检测结果。例如，在 DataGridView 控件中显示每个尺寸参数的测量值、标准值和偏差值；使用 Chart 控件绘制尺寸参数的统计图表，展示不同批次产品的尺寸分布情况。同时，在界面上显示图像采集区域、图像处理过程中的关键步骤图像，如灰度图像、边缘检测图像、轮廓提取图像等，以便操作人员对检测过程进行监控和分析。
数据管理模块：负责将检测结果存储到数据库中，以便后续查询、统计和分析。使用 C# 的数据库访问技术，如ADO.NET，与 MySQL 数据库建立连接，实现数据的存储和读取操作。在存储数据时，将手机后盖的批次号、产品编号、检测时间、各项尺寸参数的测量值、是否合格等信息插入到数据库的相应表中。同时，提供数据查询和统计功能，用户可以根据不同的条件查询历史检测数据，并进行统计分析，如计算不同批次产品的尺寸平均值、标准差等，为生产过程的质量控制和优化提供数据支持。

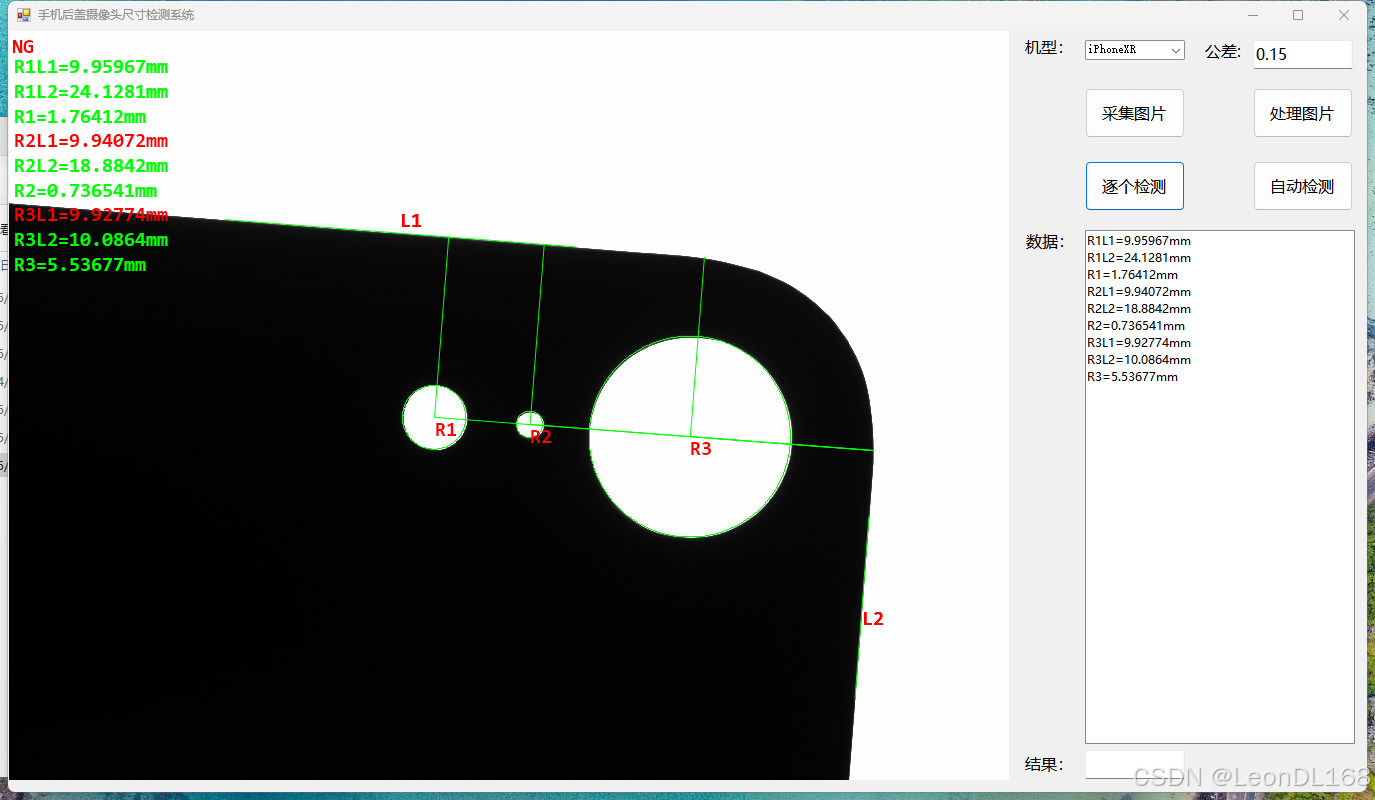

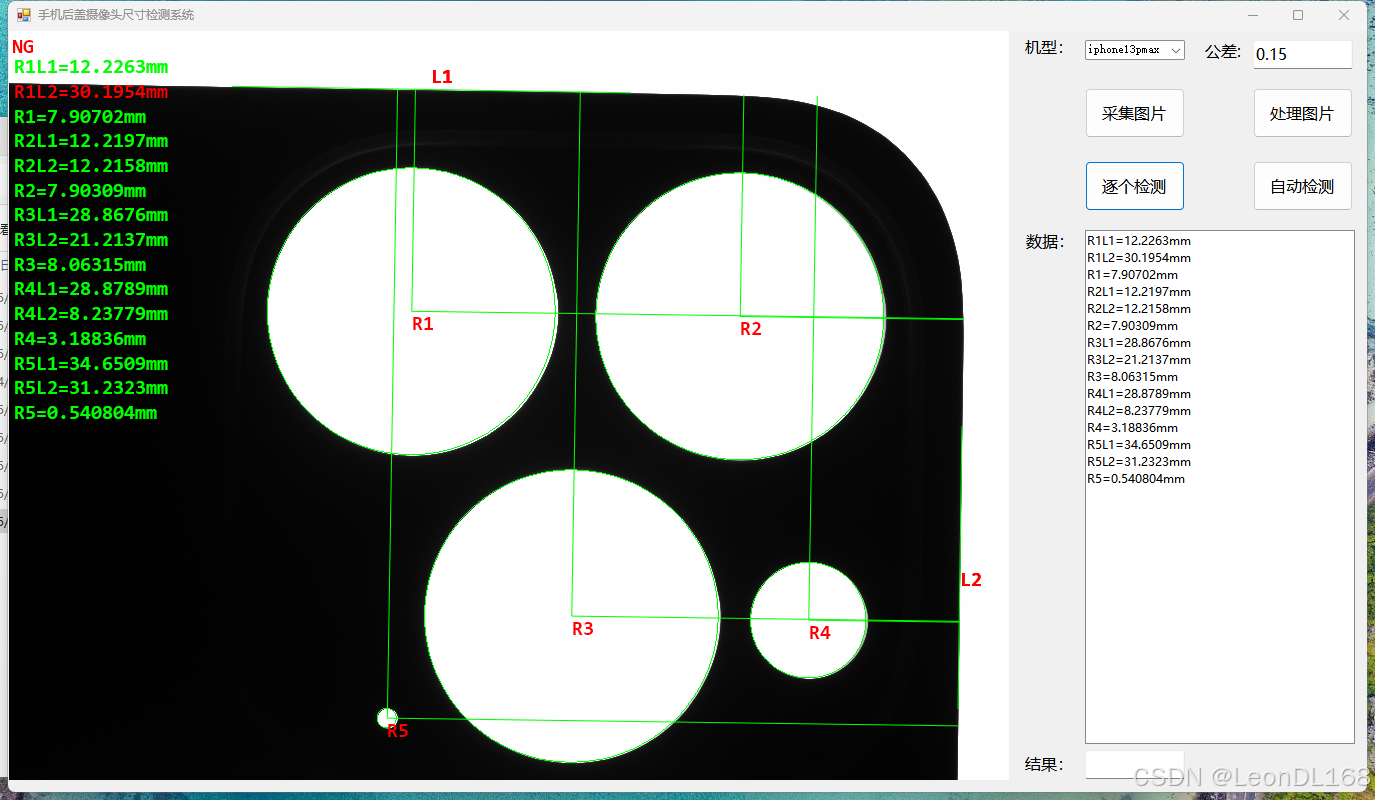

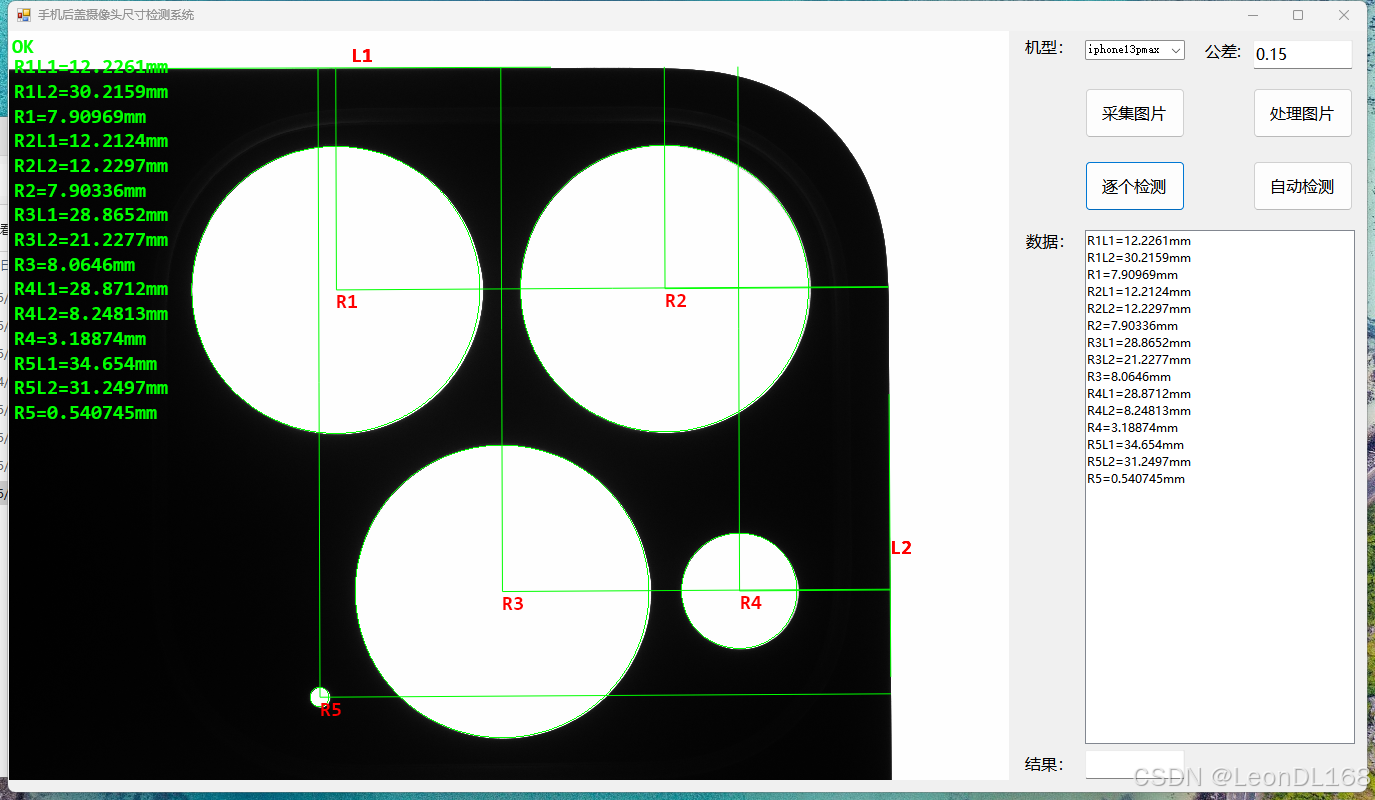

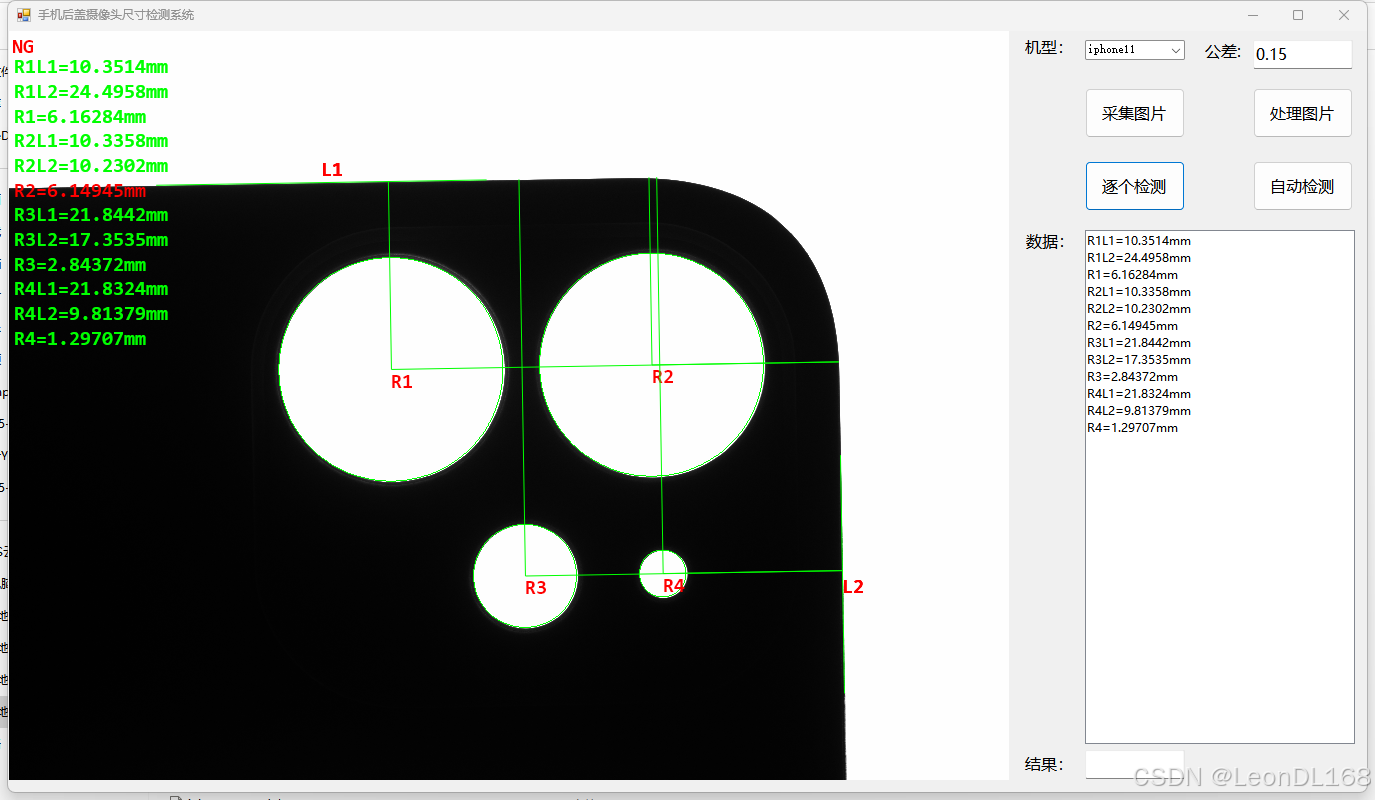

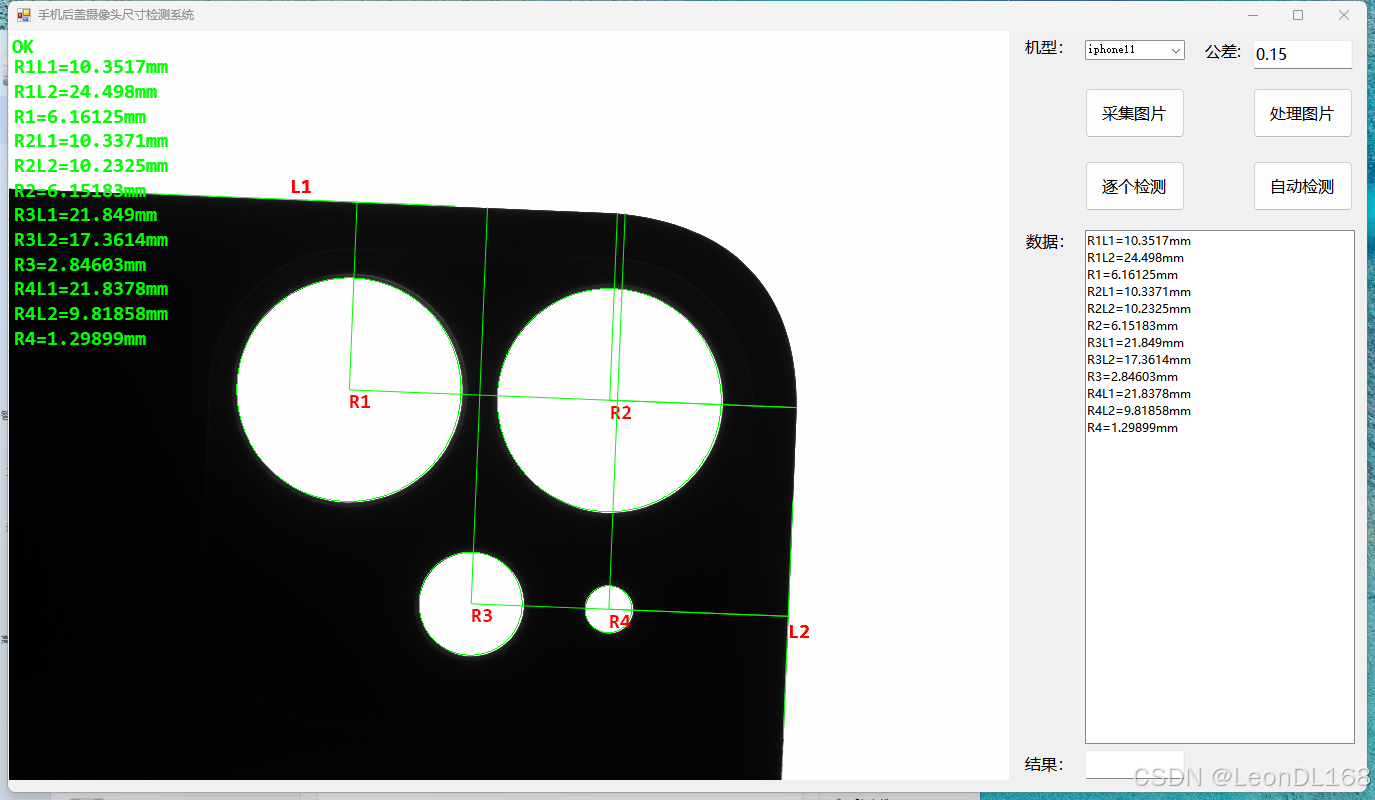

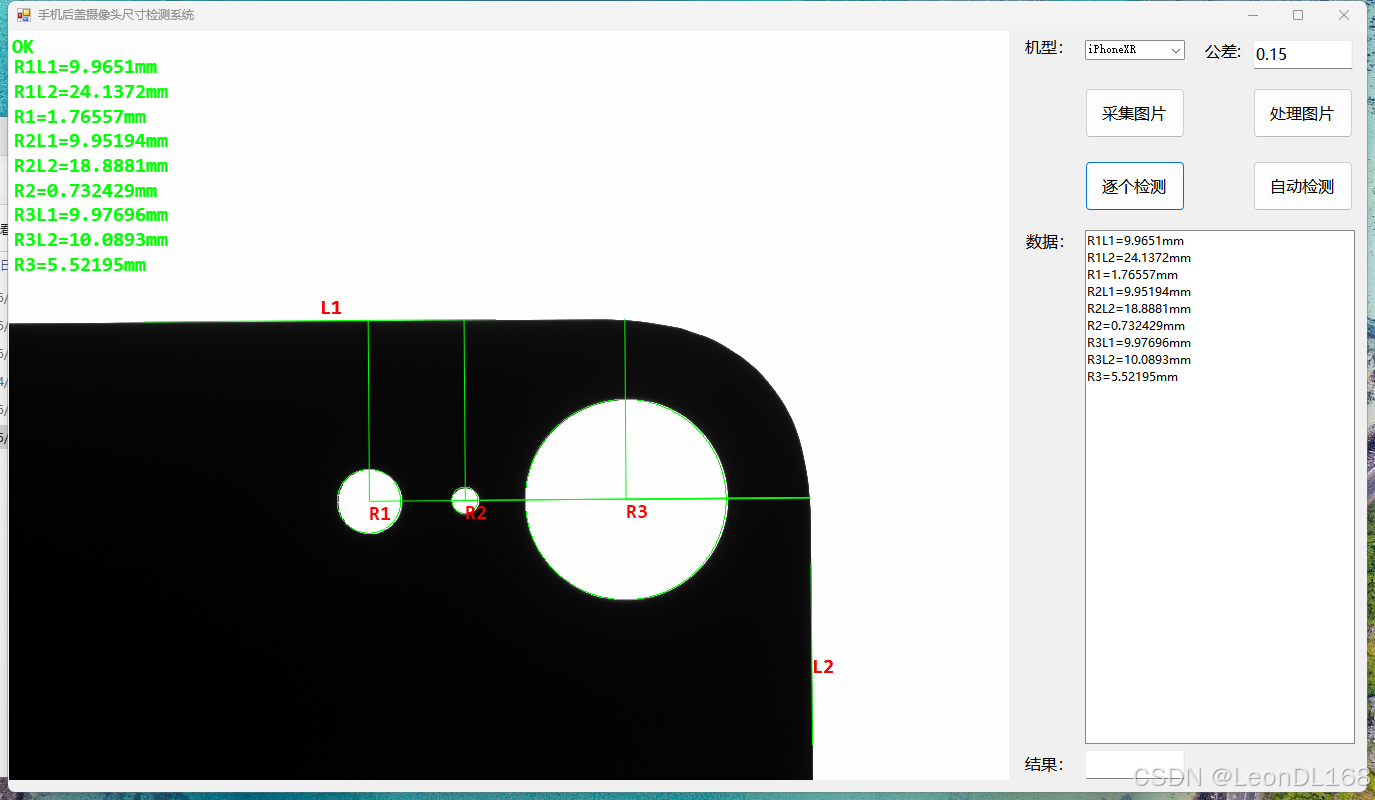

五、运行效果

六、运行视频
