知识补充

CNN模型简介

深度学习中一种非常强大的神经网络架构，广泛应用于计算机视觉和图像处理任务。关键特点是利用卷积操作自动提取图像特征。

卷积层

核心操作是卷积，卷积操作通过滑动的卷积核（Filter）逐步扫描输入图像，并计算局部区域的加权和，生成特征图（Feature Map）每个卷积核都在图像上滑动并执行相同的计算，因此它的参数是共享的，大大减少了模型的参数量。

操作步骤

输入：假设输入图像是一个二维矩阵，大小为H*W，其中H是图像高度，W是图像宽度，图像可以是灰度图（单通道）或者彩色图（多通道）。

卷积核（Filter）：卷积核是一个比输入图像小的矩阵，通常用来在图像上滑动并进行加权求和，卷积核的大小通常为3*3或5*5或更大，取决于任务的复杂性。

运算

卷积核在输入图像上滑动，进行局部区域的加权求和。每次卷积核在图像的某个区域上滑动，都会计算卷积核与该区域的点积，然后将结果存储到输出特征图的相应位置。

输出特征图

卷积操作的结果是一个特征图，其大小由输入图像大小、卷积核大小和步幅（stride）决定，特征图每个值代表卷积核与图像某个区域的局部相应。

关键参数

步幅

步幅是卷积核在输入图像上滑动的步长。步幅越大，特征图的尺寸越小，因为卷积核滑动的越快，减少了计算量。

零填充

避免卷积操作导致特征图尺寸过小，通常会在图像边缘添加一些零填充，保证了卷积核可以完全覆盖图像边缘区域

卷积核数量

在CNN中，通常使用多个卷积核来提取不同的特征。例如第一个卷积层可能有32个卷积核，第二个卷积层可能有64个卷积核，每个卷积核负责提取不同类型的特征。

作用

提取图像特征

卷积层核心作用是从原始图像中提取特征，通过多个卷积层的堆叠，网络可以提取从低级（边缘，纹理）到高级（物体形状，局部特征）等不同的层次特征。

低级特征：卷积核能够提取边缘、角点等局部特征，这些特征对手势的识别很重要

高级特征：通过多层卷积操作，CNN可以组合低级特征，识别更复杂的模式，例如手势的具体形态。

保持空间结构

卷积层具有局部感受野，能够保持图像的空间结构。在卷积操作中，卷积核值处理局部区域，保留了图像中的空间信息，这对于手势识别至关重要。

在手语识别中的作用

静态手势识别：对于每个手势，卷积层提取手势图像的低级特征（如手部形状，位置，边缘）并未后续分类任务提供输入

特征层次构建：通过多层卷积，网络可以从简单的边缘特征逐步构建复杂的手势模式

激活函数

激活函数为网络引入非线性特征，使得神经网络能够学习和表示复杂关系。没有激活函数，神经网络就相当于多个线性变换的组合，不具备任何复杂的表达能力，因此激活函数的作用至关重要。

池化层

用于对特征图进行下采样，减少计算量，降低参数量，同时保留重要特征。

减少特征图尺寸：通过池化操作，特征图的尺寸变小，减少后续层的计算量

减少过拟合：通过降低特征图的分辨率，池化层有效的压缩了数据，帮只模型提高泛化能力，避免过拟合

提取不变特征：池化操作能提高特征在不同输入图像中变化的稳定性，使得网络更加鲁棒。

常见类型

最大池化

从每个池化窗口中选择最大值作为该区域的代表

优点：保留图像中最重要的特征；提高网络的鲁棒性和稳定性

缺点：对于小物体或细节特征的损失较大

平均池化

对池化窗口所有值取平均值，作为该区域代表

优点：可以平滑特征，减少噪声影响；提取的是平均特征信息，适合一些需要平滑特征的场景

缺点：可能导致细节的丢失，因为它没有保留最显著特征

池化层在手语识别中的作用

特征缩放：通过池化操作，手势图像的特征被缩小，减少了计算量，有助于加速训练和推理

保持重要特征：最大池化能够保留手势图像中的显著特征，如手的形状，位置，边缘等，同时消除无关信息

减少过拟合：池化操作减少了网络参数，降低了模型复杂度，从而减少过拟合风险

多层卷积和池化

多层卷积和池化通过层层堆叠卷积层和池化层，能够逐步提取图像中的局部和全局特征，有效提高模型的识别能力

全连接层（Fully Connected Layer，简称FC层）

用于将神经网络中所有神经元之间建立连接，最终输出网络的结果。全连接层通常用于神经网络的最后几层，用于根据前面层提取的特征进行分类，回归等任务。特点是每一个神经元都与前一层所有神经元相连接。

结构

输入：每个神经元都接收前一层所有神经元的输出，形成一个向量

权重：每个连接都有一个权重，决定了该连接的强度。权重矩阵是通过训练学习得到的

偏置：每个神经元都有一个偏置项，帮助模型对数据进行平移，增加模型灵活性。偏置允许神经网络调整调整激活函数的输出，即使输入为零，神经元也可以有一个输出值，其作用是使得神经网络的激活更加灵活，无论输入值如何网络都能学习到合适的函数映射。

输出：每个神经元输出一个值，作为下一层的输入，通常会通过激活函数进行处理

作用

在手语转文字中，卷积层和池化层通常负责提取图像的低级特征，而全连接层负责将这些特征整合，并输出最终的分类结果。

比如以下举例：

手语字母识别：对于每个手语字母，卷积层和池化层提取图像中的手势特征，最后通过全连接层将这些特征映射到对应的字母标签。

手语句子识别：对于一系列连接的手势，卷积层和池化层提取每一帧的图像特征，如果是LSTM（Long Short-Term Memory，长短期记忆网络）处理时序信息，最后通过全连接层将这些特征综合，输出句子预测。

LSTM（Long Short-Term Memory，长短期记忆网络）

用于处理序列数据，用一条传送带+三个“门”控制信息的保留/丢弃，显著缓解梯度消失/爆炸，能学更长依赖。

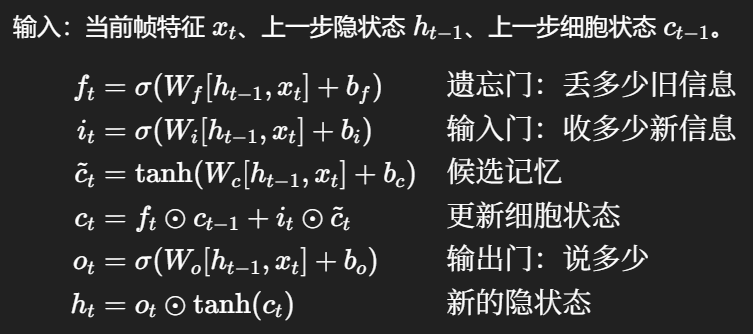

结构与公式（时间步t）

应用

LSTM的时序模式适用于手势的动态特征。我们采用CNN提取帧特征得到向量喂给LSTM进行处理。

为了提取孤立词，我们时序池化后分类进行提取。

在使用过程中我们采用LSTM的变体，BILSTM，它具有前向后向时序的特征，前后文照应更强，我们利用此特征生成一句一句的翻译。

CTC模型介绍

适用场景：语音识别、手写/OCR、手语视频转文本等输入/输出长度不对齐且只需句级标注的任务。CTC通过对其路径求和让模型在无需帧级标签的前提下训练。

相关概念介绍

输入特征序列：x1:T，长度T（例如T帧视频或声谱帧）。

词表：V（字符/拼音/词片），再额外加blank。

模型在每个时间步t产生一个分布：

p(k|xt)表示在实践步t模型对当前步输出为k的后验概率（即已知这一帧的内容估计对应标签为k的概率）

这里的xt常指编码器在第t步的特征/状态（ht），实际来自整段输入做过卷积的处理

若是双向/Transformer，ht含有全序列x1:t的信息，

若是流式/单向RNN，则主要依赖到当前的上下文

目标标签序列：

长度为U（不包含blank）

折叠函数B（collapse）

1.合并相邻的重复（但跨过blank不合并）

2.删除所有blank

例如：a_aab_cc_ --->（合并相邻重复）a_ab_c_--->（去blank）aabc

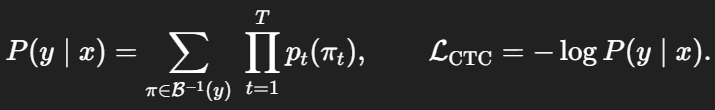

CTC目标：让所有能折叠刀标签y的路径概率之和最大

即让图中的LCTC最小。这里的πt为一个路径中的第t个字符选用乘积形式就是说这个路径是由这T个字符组成的概率大小。再取所有可以通过折叠得到y句子的路径概率求和，让这个值尽可能大。

HMM（隐马尔可夫模型）

用“看不见的状态序列”（马尔可夫链）+可见的观测序列（如帧序列），来刻画时序数据，并用一套动态规划算法评估、解码。学习。

概念介绍

隐状态：系统真正运行在的模式/标签，记作zt

观测：我们能测到的信号，记作xt

马尔可夫性：下一步只以来当前隐状态P(zt|z(t-1))

发射：给定隐状态生成观测P(xt|zt)

举手语翻译的例子，隐状态是我们手语的原子词汇，而观测是展现出的视觉特征（RGB/光流/骨骼关键点/手部形状）

与CTC的对比

HMM显示有转移A与发射B，A能处理一个隐状态后面更可能跟什么隐状态，B能处理一个隐状态可能会有什么样的观测，能表达谁后面更可能跟谁。而CTC一句观测对每帧给出后验分布，并用固定规则做单调对齐，得到符号序列，若要形成自然语言句子，需要额外的语言/翻译模型。

batch size

batch size指的是模型在一次前向传播+反向传播中，同时处理的样本数量

batch size=1：一次只看一个样本，算一次梯度，更新一次参数

batch size=16：一次同时看16个样本，综合它们的误差，算一次梯度，再更新参数

从数学角度看：batch size 决定“梯度是怎么来的

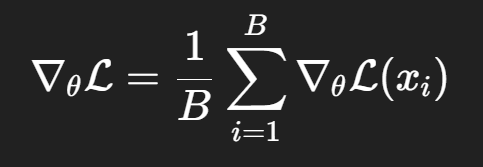

训练时参数更新公式本质是：

batch size=1时

梯度噪声很大，更新很抖，但泛化能力有时更好

batch size=B时

梯度更稳定，GPU利用率更高，收敛更平滑

工程视角：batch size直接影响三件事

显存占用：在实际训练过程中显存与batch size基本呈线性相关

训练速度：batch太小，GPU吃不满，频繁同步，慢；batch过大，单步很慢，整体也不一定快。应该选取适中的batch size。

收敛域泛化：

经验规律（不是铁律）：

batch size	特点
很小 (1~4)	噪声大，泛化好，但训练不稳定
中等 (8~32)	最常用，稳定+泛化平衡
很大 (64+)	稳定但可能泛化下降，需要调 LR

模型介绍

model_ctc.py

import torch
import torch.nn as nn
import torch.nn.functional as F

def build_mediapipe_A():
    V = 75
    A = torch.eye(V)

    pose_edges = [
        (0, 1), (1, 2), (2, 3), (3, 7),
        (0, 4), (4, 5), (5, 6),
        (0, 8), (8, 9), (9, 10),
        (11, 12),
        (11, 13), (13, 15),
        (12, 14), (14, 16),
        (15, 17), (16, 18),
        (6, 20), (10, 19),
    ]

    hand_edges = [
        (0, 1), (1, 2), (2, 3), (3, 4),
        (0, 5), (5, 6), (6, 7), (7, 8),
        (0, 9), (9,10), (10,11), (11,12),
        (0,13), (13,14), (14,15), (15,16),
        (0,17), (17,18), (18,19), (19,20)
    ]

    left_hand_offset = 33
    right_hand_offset = 54
    left_hand_edges = [(i + left_hand_offset, j + left_hand_offset) for i, j in hand_edges]
    right_hand_edges = [(i + right_hand_offset, j + right_hand_offset) for i, j in hand_edges]

    A[15, 33] = A[33, 15] = 1
    A[16, 54] = A[54, 16] = 1

    for i, j in pose_edges + left_hand_edges + right_hand_edges:
        A[i, j] = 1
        A[j, i] = 1

    D = torch.diag(1.0 / torch.sqrt(A.sum(1) + 1e-6))
    return D @ A @ D

class STGCNBlock(nn.Module):
    def __init__(self, in_ch, out_ch, A, stride=1):
        super().__init__()
        self.A = A
        self.theta = nn.Conv2d(in_ch, out_ch, 1)
        self.tconv = nn.Conv2d(out_ch, out_ch, (7, 1), padding=(3, 0), stride=(stride, 1))
        self.bn = nn.BatchNorm2d(out_ch)
        self.relu = nn.ReLU(inplace=True)
        self.down = None
        if in_ch != out_ch or stride != 1:
            self.down = nn.Sequential(
                nn.Conv2d(in_ch, out_ch, 1, stride=(stride, 1)),
                nn.BatchNorm2d(out_ch),
            )

    def forward(self, x):
        A = self.A.to(x.device)
        y = self.theta(x)
        y = torch.einsum("nctv,vw->nctw", y, A)
        y = self.tconv(y)
        res = x if self.down is None else self.down(x)
        y = self.bn(y)
        return self.relu(y + res)

class BiLSTM_Head(nn.Module):
    def __init__(self, in_ch, num_classes, hidden_size=256, num_layers=2, dropout=0.3):
        super().__init__()
        self.hidden_size = hidden_size
        self.num_layers = num_layers

        # BiLSTM层
        self.lstm = nn.LSTM(
            input_size=in_ch,
            hidden_size=hidden_size,
            num_layers=num_layers,
            batch_first=False,  # 使用 (T, N, C) 格式以适应CTC
            bidirectional=True,
            dropout=dropout if num_layers > 1 else 0
        )

        # 输出层
        self.output = nn.Linear(hidden_size * 2, num_classes)  # *2 因为双向

        # Dropout层
        self.dropout = nn.Dropout(dropout)

    def forward(self, x):
        # 输入 x 形状: [N, C, T] -> 需要转换为 [T, N, C] 给LSTM
        x = x.permute(2, 0, 1)  # [T, N, C]

        # 通过BiLSTM
        lstm_out, _ = self.lstm(x)  # [T, N, hidden_size * 2]

        # Dropout
        lstm_out = self.dropout(lstm_out)

        # 输出层
        output = self.output(lstm_out)  # [T, N, num_classes]

        return output

class STGCN_BiLSTM_CTC(nn.Module):
    def __init__(self, num_classes, gcn_channels=(64, 128, 256), lstm_hidden=256, lstm_layers=2):
        super().__init__()
        self.V = 75
        self.A = build_mediapipe_A()

        c1, c2, c3 = gcn_channels
        self.g1 = STGCNBlock(3, c1, self.A)
        self.g2 = STGCNBlock(c1, c2, self.A)
        self.g3 = STGCNBlock(c2, c3, self.A)

        self.gap = nn.AdaptiveAvgPool2d((None, 1))

        # 用BiLSTM替换MSTCN
        self.bilstm = BiLSTM_Head(
            in_ch=c3,
            num_classes=num_classes,
            hidden_size=lstm_hidden,
            num_layers=lstm_layers
        )

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        N, T, D = x.shape
        assert D == 225, f"Expected feature dim 225, got {D}"

        # 空间特征提取
        x = x.view(N, T, 75, 3).permute(0, 3, 1, 2).contiguous()

        y = self.g1(x)
        y = self.g2(y)
        y = self.g3(y)

        # 全局平均池化
        y = self.gap(y).squeeze(-1)  # [N, Cg, T]

        # 通过BiLSTM
        y = self.bilstm(y)  # [T, N, num_classes]

        return F.log_softmax(y, dim=-1)

问题背景与整体思路

手语翻译本质上是一个结构化时序到文本序列的映射问题。与普通视频分类或动作识别不同，它同时具备以下三个显著特征：

1.强空间结构性 手语由人体姿态与双手关节协同完成，关键点之间并非独立，而是受骨架拓扑强约束。

2.强时间序列依赖 单个手势的语义往往依赖于前后多个帧的连续变化，而非孤立帧。

3.弱对其监督 在大多数数据集中，只能获得“句级或词级标签”，而无法精确标注每一帧对应的语义单位。

针对以上特点，本文采用了一种ST-GCN+BiSTM+CTC的组合模型，整体思路如下：
使用ST-GCN（时空卷积网络）建模人体与双手关键节点的空间拓扑及短期时间动态；使用BiLSTM进一步捕捉长程时序依赖；使用CTC（Connectionist Temporal Classification）解决无显式对其条件下的序列预测问题。

数据表示：MediaPipe75关键点序列

本模型基于MediaPipe提取的关键点序列作为输入特征，具体结构为：

Pose：33个关键点

Left Hand：21个关键点

Right Hand：21个关键点

合计75个关键点，每个点包含（x,y,z）三维坐标，因此：

单帧特征维度：75*3=225

输入张量形状：[N,T,225]

其中N为batch size，T为视频帧数

在进入图卷积网络前，特征会被重塑为

[N, C, T, V] = [N, 3, T, 75]

以符合ST-GCN的输入规范。

人体-手部图结构建模（邻接矩阵设计）

节点与拓扑定义

为了显式建模骨架，本文将75个关键点视为图的节点，并构建一张固定拓扑图：

姿态关键点：采用MediaPipe Pose官方拓扑

单只手：以wrist为根节点，向五指分叉的梳状结构

左右手分辨偏移索引后假如整体图中

身体与手部的关键连接

仅有姿态图和手部图仍然是不够的，为了让模型理解手相对于身体的位置关系，本文显式的添加了如下连接：

左手wrist与左肩/肘部对应关键点，右手wrist与右肩/肘部对应关键点

这一步使得身体与双手构成一张连通图而非三个鼓励子图，对于建模空间语义至关重要。

邻接矩阵归一化

最后邻接矩阵采用对称归一化：

其中D为度矩阵，该处理可以避免高度节点在信息聚合时产生数值放大，有助于训练稳定性

ST-GCN Block:时空卷积模块解析

单个ST-GCN Block的输入输出形状均为

[N, C, T, V]

其内部结构由四个关键步骤组成：

通道映射（1*1卷积）

通过Conv2d（in_ch，out_ch，kernel=1）对节点特征进行线性投影，相当于对每个（t，v）的特征向量做通道变换。

空间图卷积（邻接传播）

利用矩阵乘法实现图卷积

该操作使每个节点能够聚合其邻居节点（及自身）的信息。

时间卷积

使用（7*1）的卷积核，仅沿时间维进行卷积，用于提取短期动态模式（局部动作变化）。

残差连接

当通道数或时间步长不一致时，通过1*1卷积对残差分支进行对其，保证深层网络训练稳定。

主干网络结构

本文采用三层ST-GCN堆叠结构

(3 → 64) → (64 → 128) → (128 → 256)

其设计在于低层关注局部关节运动，高层逐步组合成更复杂的全身运动模式。

在ST-GCN主干之后，使用：

AdaptiveAvgPool2d((None, 1))

对关节维V=75做全局平均池化，而保留时间维T，得到：

[N, 256, T]

即帧级全面特征序列。

BiLSTM时序建模头

虽然ST-GCN已包含时间卷积，但其感受野仍然有限，为了进一步捕捉长距离手势依赖和前后文语义信息，本文引入双向LSTM作为书序建模模块。
