在工业4.0与智能制造深度融合的背景下，自动化导引车（AGV）作为柔性生产的核心载体，其通信协议的标准化已成为破除技术壁垒、实现跨厂商协同的关键。VDA5050协议由德国汽车工业协会（VDA）、德国机械工程工业协会（VDMA）及卡尔斯鲁厄理工学院（KIT）物流与材料流研究所（IFL）联合制定，旨在构建AGV车队与中央控制系统间的开放式通信框架。

前言

德国汽车工业协会（VDA）和机械设备制造业联合会（VDMA），以及卡尔斯鲁厄技术大学(www.ifl.kit.edu)的材料流动与物流研究所(IFL)发布的VDA 5050标准. 这一标准协调移动机器人（AMR）和自动引导机器人（AGV）在制造和物流中的通信和操作的关键标准。
目标是让具有不同特征的AGV(例如,未运行的拖拉机或叉式升降机)以统一的语言与主控制器进行通信。 这为在主控制中操作任意AGV组合奠定了基础。
VDA 5050标准通过规范化数据交互流程，为智能工厂的设备互联提供了统一语言，有效降低了多品牌AGV系统的集成复杂度，推动物流自动化向更高层次的智能化演进。

传统AGV系统面临的核心挑战在于不同厂商设备间的通信障碍。每个AGV制造商都采用各自的私有协议，导致系统集成复杂度高、开发周期长、维护成本居高不下。这种碎片化的技术生态严重制约了智能工厂的柔性化升级。

技术瓶颈的具体表现

• 协议不兼容：不同品牌AGV无法在同一控制系统中协同工作
• 数据格式混乱：状态信息、控制指令缺乏统一的数据模型
• 版本管理困难：系统升级时面临兼容性风险
• 运维成本高昂：需要针对不同设备开发专用接口

一、 技术解析

VDA5050 是工业4.0时代的通信标准。

• 采用JSON Schema作为数据传输格式的基础定义，通过结构化的消息规范确保通信的准确性与兼容性。
• 通过 ‌JSON数据格式和MQTT消息协议‌,规范AGV与主控系统的交互。

AGV的操作至少有以下参与者:

• AGV系统的操作员提供基本信息
• 主控制器负责组织和管理操作
• AGV执行命令

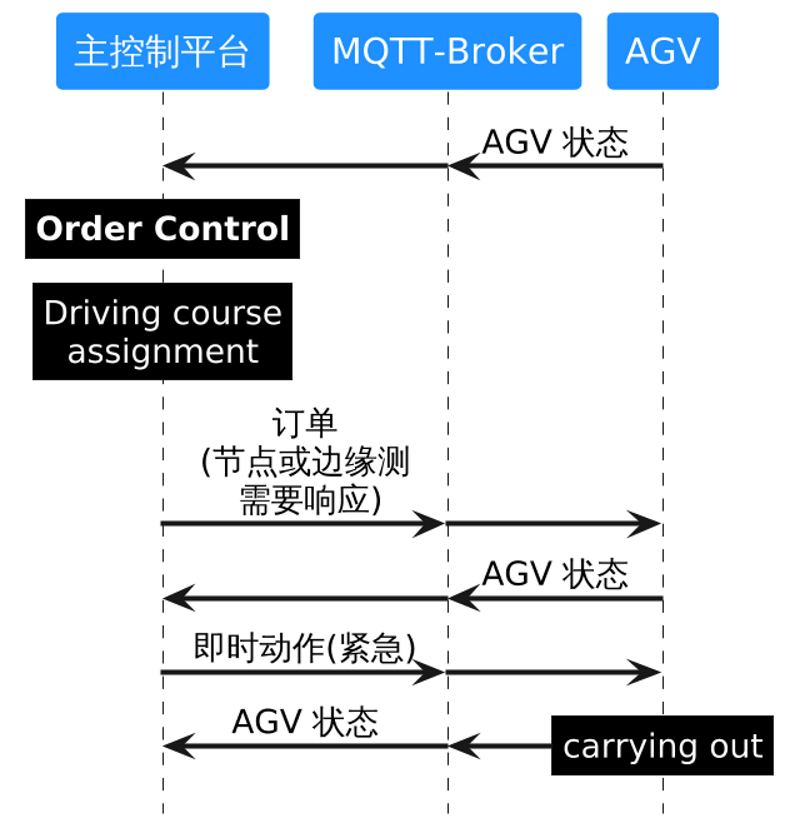

1. 通信机制‌

• 采用 ‌MQTT发布/订阅模式‌，主控系统通过主题（Topics）广播指令，AGV订阅并响应。‌
• 数据格式强制使用 ‌JSON Schema‌，确保字段一致性（如agvPosition坐标、batteryState电量）

Jason schema
以state的json schema为例：

State.schema

{
  "title": "state",
  "type": "object",
  "required": [
    "headerId", "timestamp", "version",
    "manufacturer", "serialNumber", "orderId",
    "driving", "batteryState", "safetyState"
  ],
  "properties": {
    "headerId": { "type": "integer", "description": "消息唯一标识" },
    "agvPosition": {
      "type": "object",
      "required": ["x", "y", "theta", "mapId", "positionInitialized"],
      "description": "AGV在地图坐标系中的实时位置"
    },
    "actionStates": {
      "type": "array",
      "items": {
        "type": "object",
        "required": ["actionId", "actionStatus"],
        "description": "当前执行及待执行动作状态列表"
      }
    }
  }
}

MQTT 消息
为减少通信开销,MQTT消息等级设计如下:

• QoS 0 级(最佳努力)用于相关主题order,instantActions,state,factsheet和visualization。
• QoS 一级(至少一次)用于主题connection。

2. 通信主题

VDA5050协议定义了五个关键通信主题，每个都有特定的数据结构和用途：

主题名称	发送方	接收方	核心功能
订单指令	主控系统	AGV	发送行驶路径和任务
即时动作	主控系统	AGV	紧急任务执行，立即执行的操作
状态报告	AGV	主控系统	实时状态反馈
可视化数据	AGV	监控系统	高频位置更新，仅用于可视化
连接管理	双方	双方	提示当AGV连接丢失时，不应由主控用于检查车辆健康状况，并添加用于MQTT协议级别的连接检查。

3. 智能动作调度机制

VDA5050协议通过三种阻塞类型来协调AGV的任务执行：
• 硬阻塞：AGV必须停车等待动作完成（如装卸货）
• 软阻塞：AGV可继续行驶，动作后台执行（如数据采集）
• 无阻塞：AGV正常行驶，动作不影响移动

---

二、场景落地

1. 智能仓储管理系统

通过VDA5050协议，中央控制系统可实时获取AGV的agvPosition与batteryState等关键数据，结合路径规划算法动态优化物料搬运路径。某电商物流中心应用该协议后，AGV集群调度效率提升35%，设备利用率提高28%，显著降低了单位订单的处理时间。

2. 生产线动态物料配送

在汽车制造车间，VDA5050支持AGV根据生产节拍自动调整配送节奏。通过actionStates字段实时反馈任务执行状态，当产线出现物料短缺预警时，主控系统可立即触发instantActions指令，实现零部件的紧急补料，确保生产连续性。

3. 智慧工厂调度中心

某重工企业构建的智慧工厂调度中心，基于VDA5050协议实现了12家不同厂商AGV的统一管控。系统通过orderId与orderUpdateId字段的关联机制，支持多任务并行处理与动态插单，在保证生产优先级的同时，使设备综合效率（OEE）提升至89.7%。

4. 电商物流中心应用案例

某大型电商仓库采用VDA5050协议后，成功整合了来自三个不同品牌的AGV设备。通过状态消息中的位置信息，系统能够实时优化物料搬运路径，实现设备利用率的大幅提升。

————————————————
