1. 引言

在现代化工业生产中，产品质量是企业的生命线。产品外观缺陷（如划痕、凹坑、污渍、色差、尺寸偏差等）直接影响产品性能、安全性和品牌声誉。传统的人工目视检测方式存在效率低下、主观性强、易疲劳、标准不一等弊端，难以满足大规模、高精度、实时性的生产需求。

随着计算机视觉和深度学习技术的飞速发展，基于图像识别的自动化缺陷检测技术已成为工业质检领域的重要发展方向。结合SpringBoot这一轻量级、高效的Java Web开发框架，可以快速构建稳定、可扩展、易于集成的智能检测系统。

本文将详细阐述一个基于图像识别与SpringBoot的工业产品外观缺陷检测系统的设计与实现方案，涵盖系统架构、核心算法、技术选型、功能模块以及部署实践，旨在为相关领域的开发者提供一套可行的技术参考。

2. 系统总体设计

2.1 设计目标

• 高精度检测：针对特定工业产品（如金属件、塑料件、玻璃面板等），实现关键外观缺陷的准确识别与分类。
• 实时高效：单张图像处理时间控制在毫秒级，满足生产线节拍要求。
• 稳定可靠：系统7x24小时稳定运行，具备高可用性和容错能力。
• 易于集成：提供标准RESTful API，便于与MES（制造执行系统）、PLC（可编程逻辑控制器）等现有生产系统对接。
• 可扩展性：支持模型在线更新、检测规则灵活配置、新产品线快速接入。

2.2 系统架构

系统采用前后端分离的微服务架构，整体可分为四层：

1. 数据采集层：工业相机、光源、触发传感器等硬件，负责采集产品图像。
2. 算法服务层：核心图像处理与缺陷识别模块，基于深度学习模型（如YOLO、SSD、Faster R-CNN或U-Net）进行推理。
3. 业务应用层：基于SpringBoot构建的后台服务，负责接收图像、调用算法、管理任务、存储结果、提供API。
4. 展示交互层：Web前端（Vue/React）或HMI（人机界面），用于配置参数、查看结果、生成报表。

技术栈选型：

• 后端框架：SpringBoot 2.x + Spring MVC + MyBatis-Plus
• 深度学习框架：PyTorch / TensorFlow (通过TensorFlow Serving或TorchServe部署模型)
• 图像处理库：OpenCV
• 消息队列：RabbitMQ / Kafka (用于解耦图像采集与处理)
• 数据库：MySQL (存储任务、结果、配置) + Redis (缓存、会话管理)
• 前端：Vue 3 + Element Plus

3. 核心功能模块设计与实现

3.1 图像采集与预处理模块

该模块负责从硬件获取原始图像，并进行标准化处理，为后续识别提供高质量的输入。

// 示例：SpringBoot服务接收图像上传（Base64或MultipartFile）
@RestController
@RequestMapping("/api/image")
public class ImageController {
@PostMapping("/upload")
public ApiResponse<String> uploadImage(@RequestParam("file") MultipartFile file) {
    try {
        // 1. 保存原始图像
        String originalPath = fileStorageService.store(file);
        // 2. 图像预处理（缩放、去噪、增强）
        BufferedImage processedImage = imagePreprocessor.process(file);
        // 3. 保存预处理后图像
        String processedPath = imageService.saveProcessedImage(processedImage);
        // 4. 发送消息到队列，触发缺陷检测
        defectDetectionProducer.sendDetectionTask(processedPath);
        return ApiResponse.success("图像上传成功，任务已提交", processedPath);
    } catch (Exception e) {
        return ApiResponse.error("图像处理失败: " + e.getMessage());
    }
}
}

预处理流程：图像去噪（高斯滤波）、对比度增强（直方图均衡化）、尺寸标准化、色彩空间转换（RGB转灰度）等。

3.2 缺陷检测算法模块

这是系统的核心。针对不同的缺陷类型，可选用不同的模型：

• 目标检测模型（如YOLOv5/v8）：适用于定位明显的、离散的缺陷（如划痕、凹坑）。
• 语义分割模型（如U-Net）：适用于需要精确像素级分割的缺陷（如污渍区域、边缘破损）。
• 分类模型（如ResNet）：适用于判断整张图像是否存在某类缺陷。

实现上，通常将训练好的模型封装为独立的服务（如使用Flask + PyTorch），并通过HTTP或gRPC供SpringBoot服务调用。

// 示例：SpringBoot服务调用Python算法服务
@Service
public class DefectDetectionService {
@Value("${ai.service.url}")
private String aiServiceUrl;
public DetectionResult detect(String imagePath) {
// 构建请求体
DetectionRequest request = new DetectionRequest(imagePath);
// 调用AI服务
RestTemplate restTemplate = new RestTemplate();
ResponseEntity<DetectionResult> response = restTemplate.postForEntity(
aiServiceUrl + "/detect",
request,
DetectionResult.class
);
return response.getBody();
}
}

3.3 任务管理与结果持久化模块

使用SpringBoot的异步任务和事务管理，确保检测任务的可靠执行和结果的可追溯。

• 任务表：记录任务ID、图像路径、状态（待处理、处理中、完成、失败）、创建时间、完成时间。
• 结果表：记录缺陷类型、置信度、边界框坐标（x, y, width, height）或分割掩码路径、所属任务ID。

// 示例：异步处理缺陷检测任务
@Service
public class AsyncDetectionService {
@Async("taskExecutor")
@Transactional
public void processDetectionTask(DetectionTask task) {
    try {
        task.setStatus(TaskStatus.PROCESSING);
        taskRepository.save(task);
        // 调用检测算法
        DetectionResult result = defectDetectionService.detect(task.getImagePath());
        // 保存结果
        resultRepository.saveAll(result.getDefects());
        task.setStatus(TaskStatus.COMPLETED);
    } catch (Exception e) {
        task.setStatus(TaskStatus.FAILED);
        task.setErrorMessage(e.getMessage());
    } finally {
        task.setFinishTime(new Date());
        taskRepository.save(task);
    }
}
}

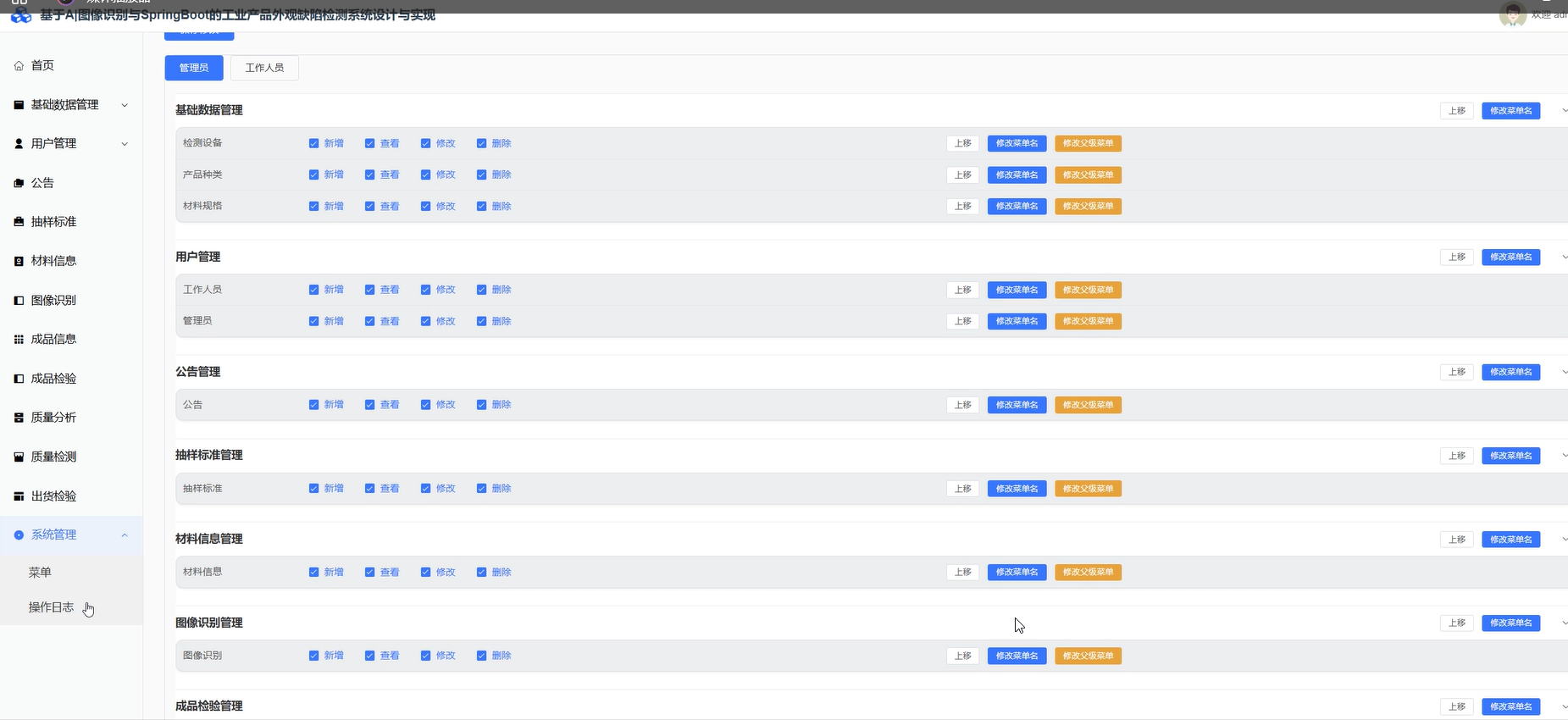

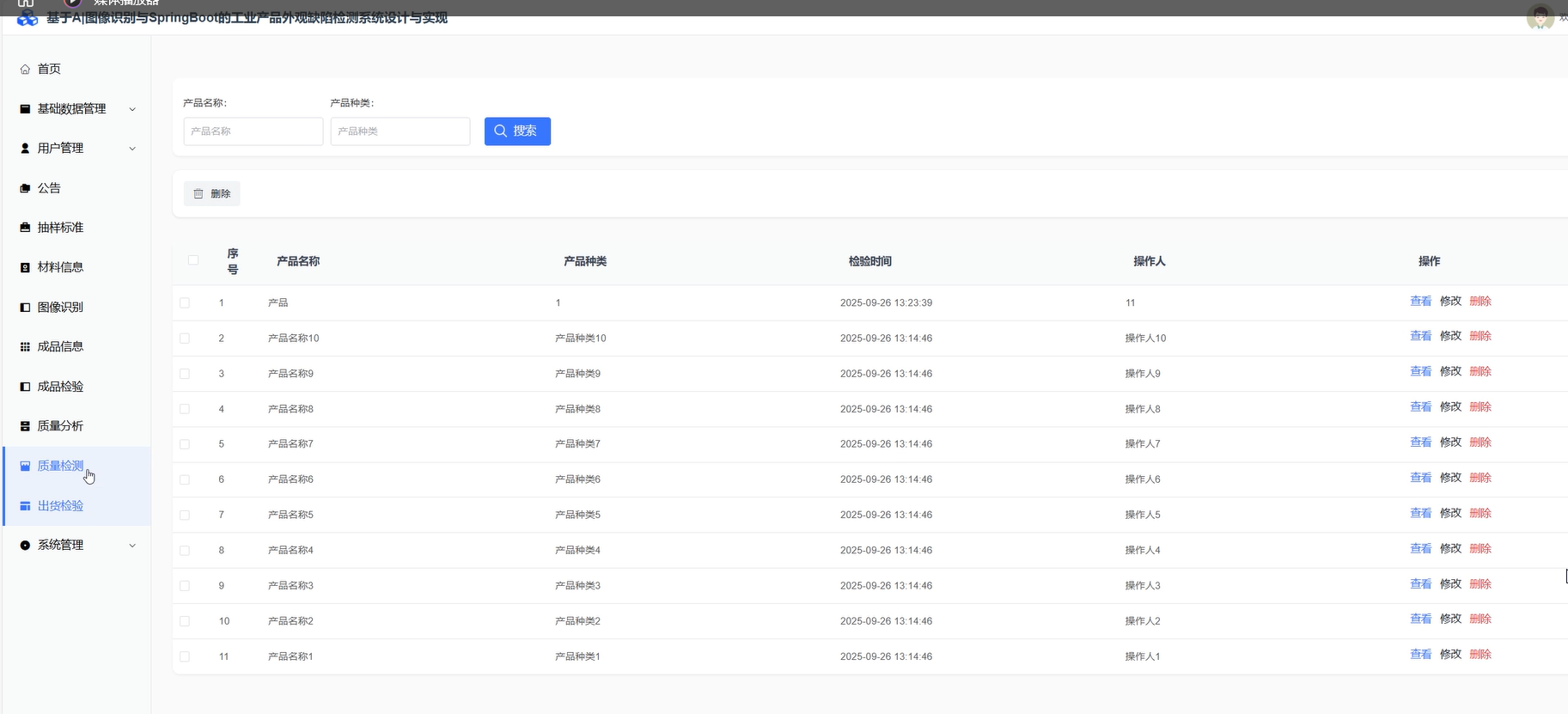

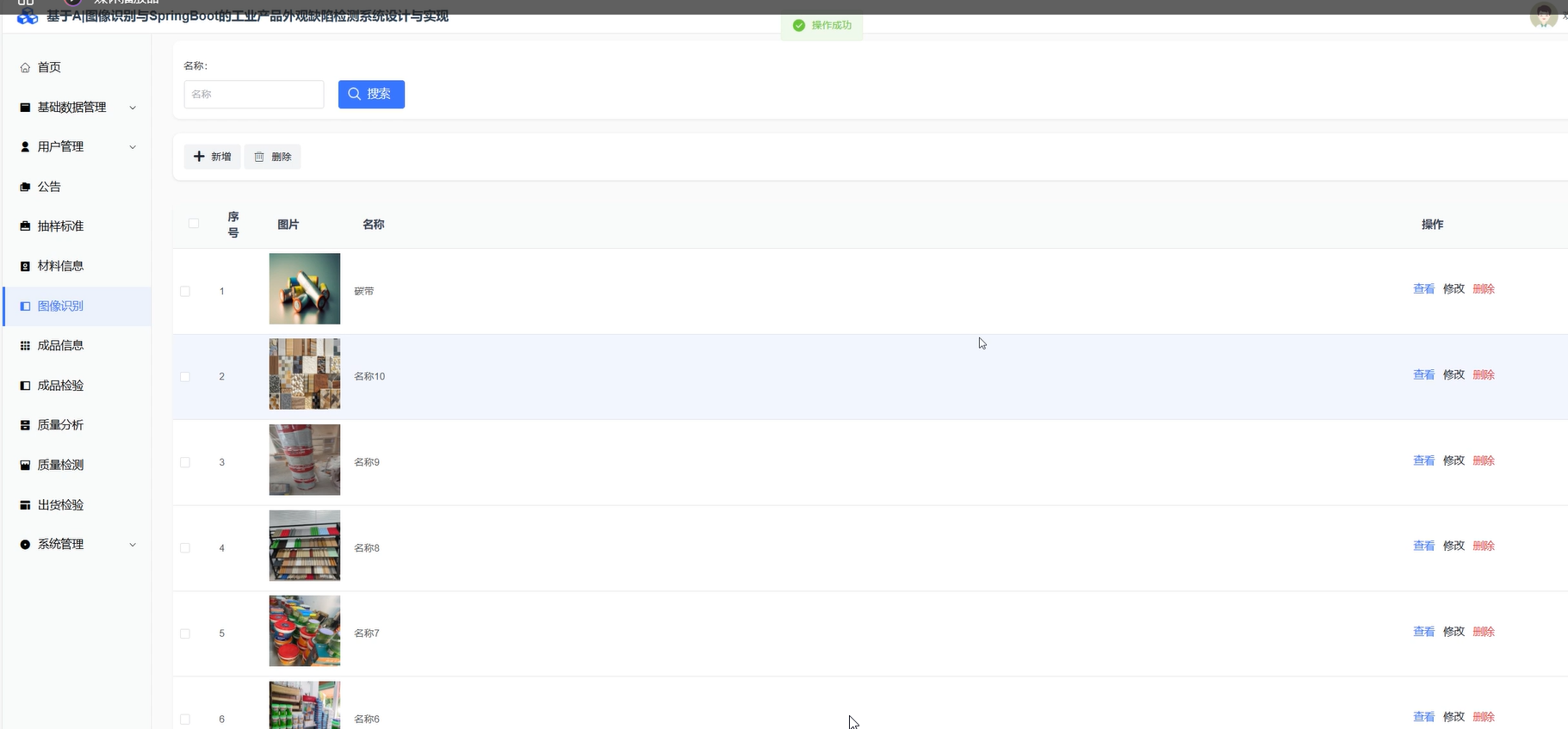

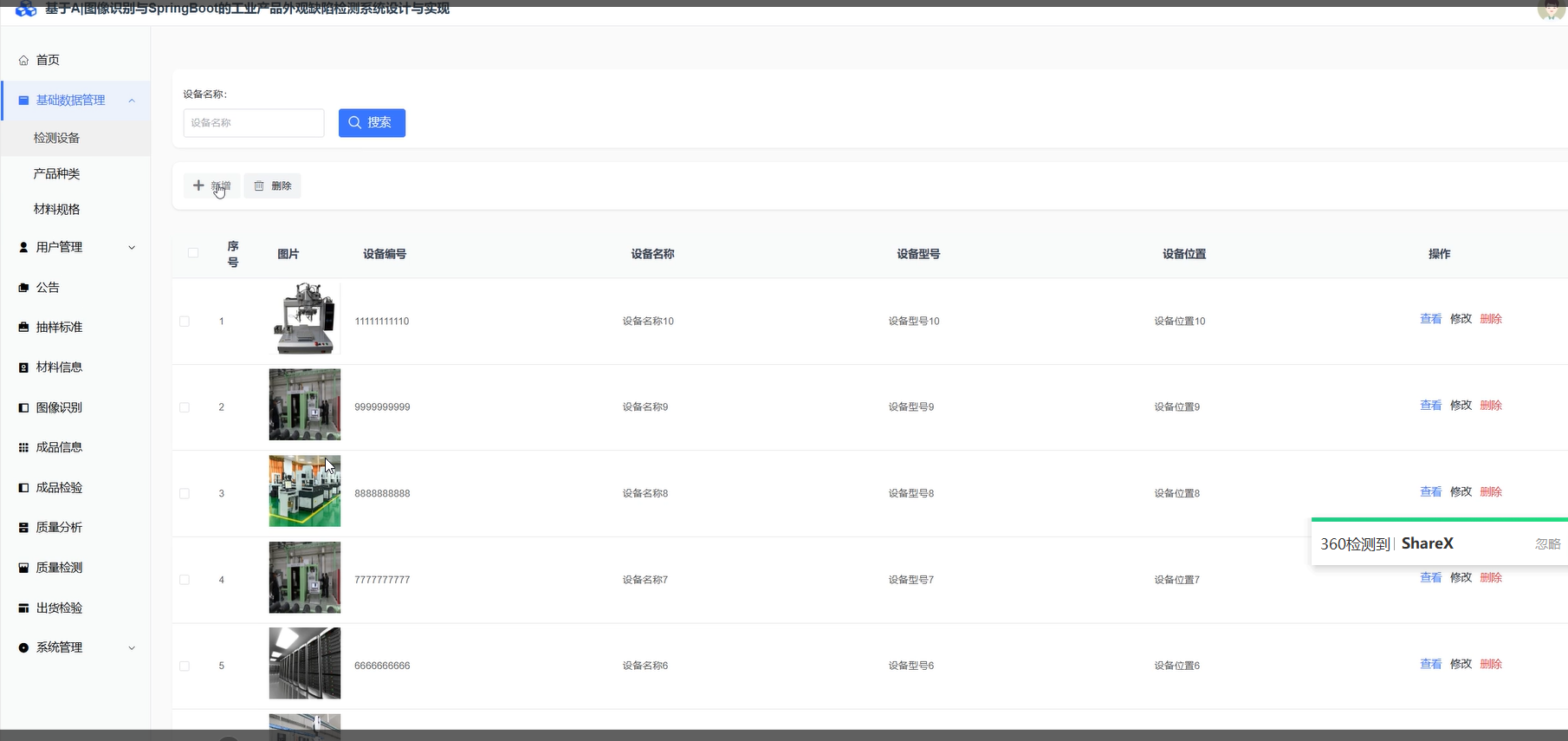

3.4 Web API与前端交互模块

提供完整的RESTful API，支持前端进行系统配置、任务提交、结果查询与可视化。

• GET /api/tasks：分页查询检测任务列表。
• GET /api/tasks/{id}/result：获取指定任务的详细检测结果，包含缺陷位置可视化信息（如图像上绘制边界框的URL）。
• POST /api/config/model：更新当前使用的检测模型版本。
• WebSocket：用于向前端实时推送检测进度和结果。

4. 关键技术与难点

4.1 小样本与数据增强

工业缺陷样本往往稀少且不平衡。解决方案包括：

• 使用生成对抗网络（GAN）生成缺陷样本。
• 应用丰富的数据增强技术（旋转、裁剪、亮度/对比度调整、添加噪声）。
• 采用迁移学习，在大型通用数据集（如ImageNet）上预训练，再在小样本缺陷数据上微调。

4.2 复杂背景与光照干扰

生产环境光照不均、背景杂乱。需在预处理阶段加强：

• 采用同态滤波消除光照不均。
• 利用背景建模或图像差分法突出产品区域。
• 设计鲁棒的特征提取网络。

4.3 系统性能与实时性

毫秒级响应要求：

• 模型轻量化（模型剪枝、量化、知识蒸馏）。
• 使用GPU加速推理。
• 利用Redis缓存高频查询结果。
• 采用消息队列异步处理，避免请求阻塞。

4.4 模型更新与部署

实现不停机模型热更新：

• 将模型文件存储在对象存储（如MinIO）中。
• 算法服务监听模型更新事件，动态加载新模型。
• 通过API网关进行A/B测试，灰度发布新模型。

5. 系统部署与测试

5.1 部署架构

推荐使用Docker容器化部署，通过Docker Compose或Kubernetes编排服务。

# docker-compose.yml 示例片段
version: '3.8'
services:
  mysql:
    image: mysql:8.0
    environment:
      MYSQL_ROOT_PASSWORD: root
  redis:
    image: redis:alpine
  springboot-app:
    build: ./springboot-backend
    ports:
      - "8080:8080"
    depends_on:
      - mysql
      - redis
  ai-service:
    build: ./ai-service
    ports:
      - "5000:5000"
  vue-frontend:
    build: ./vue-frontend
    ports:
      - "80:80"

5.2 测试策略

• 单元测试：使用JUnit测试Service、Controller层。
• 集成测试：测试SpringBoot服务与数据库、Redis、消息队列、AI服务的交互。
• 性能测试：使用JMeter模拟高并发图像上传与检测请求，评估系统吞吐量与响应时间。
• 算法精度测试：在预留的测试集上计算模型的精确率（Precision）、召回率（Recall）、F1分数和mAP。

6. 总结与展望

本文设计并实现了一套基于图像识别与SpringBoot的工业产品外观缺陷检测系统。该系统通过将先进的深度学习算法与成熟的Java企业级框架相结合，实现了检测流程的自动化、智能化与系统化，有效提升了质检效率和一致性。

未来优化方向：

1. 算法层面：探索自监督、半监督学习以减少对标注数据的依赖；研究多模态融合（结合3D点云、红外图像）。
2. 系统层面：引入边缘计算，将部分检测任务下放到工控机或智能相机，降低网络延迟与中心服务器压力。
3. 功能层面：集成缺陷根因分析、生产质量趋势预测等高级功能。

该系统架构具有良好的通用性和可扩展性，经过针对性的数据训练和算法调优，可快速适配到电子元器件、汽车零部件、纺织品、食品包装等多种工业场景的外观质检中，为制造业的数字化转型与智能化升级提供有力支撑。
