机器视觉硬件知识
硬件选型
工控机
工控机（Industrial PC）的选型需要综合考虑硬件性能、环境适应性、扩展性、可靠性以及具体应用场景需求。以下是工控机选型的关键参数和注意事项：
一、硬件参数
处理器（CPU）
架构：Intel（Core i3/i5/i7/i9、Xeon、Atom）或 AMD（Ryzen、EPYC）。
核心数/主频：根据任务复杂度选择（如多任务处理需多核，实时控制需高主频）。
功耗（TDP）：影响散热设计，低功耗型号适合无风扇环境（如Atom系列）。
内存（RAM）
容量：通常需4GB~32GB，复杂系统或虚拟化场景需更大内存。
类型：DDR4/DDR5，工业级内存支持ECC（纠错码）以提高稳定性。
扩展性：支持双通道或多插槽设计。
存储
类型：SSD（抗震动、快速读写）或工业级HDD（大容量存储）。
接口：SATA、M.2、NVMe。
扩展能力：是否支持RAID、多硬盘插槽或外部存储扩展。
扩展接口
通用接口：USB 3.0/3.1、RS-232/485、以太网口（支持千兆/万兆）。
工业接口：GPIO、CAN总线、Profibus、DIO等。
扩展槽：PCI、PCIe、Mini-PCIe（用于数据采集卡、运动控制卡等）。
显示与图形
显卡：集成显卡（如Intel UHD）或独立显卡（NVIDIA Quadro）。
多屏支持：HDMI、DP、VGA接口数量及分辨率（如4K输出）。
电源
输入电压：宽压设计（如9~36V DC）适应工业波动。
冗余电源：高可靠性场景需支持双电源输入。
功耗管理：支持ATX或工业定制电源方案。
二、环境适应性
工作温度
标准工业级：-10°C ~ 60°C；宽温级：-40°C ~ 70°C（需特殊散热设计）。
防护等级
IP等级：如IP65（防尘防水）、IP67（适用于恶劣环境）。
抗震动/冲击：符合MIL-STD-810G标准（如5G震动、50G冲击）。
EMC防护
抗电磁干扰：通过CE、FCC认证，支持浪涌、静电防护（如IEC 61000标准）。
安装方式
导轨安装（DIN-Rail）、壁挂式、机架式（19英寸机柜）或嵌入式。
三、软件与系统
操作系统支持
Windows IoT、Linux（Ubuntu、CentOS）、实时系统（如QNX、VxWorks）。
兼容性：需支持SCADA、MES、OPC UA等工业软件。
开发环境
支持工业协议（Modbus、Profinet、EtherCAT）及SDK开发工具。
远程管理
支持远程监控（如Intel AMT）、VPN、SNMP协议。
四、可靠性与维护
MTBF（平均无故障时间）
工业级产品通常要求MTBF ≥ 50,000小时。
维护设计
模块化设计、热插拔硬盘/电源、无风扇散热（避免灰尘堆积）。
保修与支持
供应商提供3~5年质保及快速现场服务。
五、行业应用场景
六、品牌与供应商
国际品牌：Advantech（研华）、Siemens、Beckhoff、IEI、Kontron。
国产品牌：研祥、华北工控、汉智星、威强电（IEI）。
选型建议：优先选择本地化服务完善、生命周期长的产品（避免停产风险）。
七、成本与定制化
预算：入门级工控机约￥3000~8000，高端型号可达￥2万以上。
定制需求：尺寸、接口扩展、操作系统预装、外壳材质（铝合金/不锈钢）。
总结
工控机选型需平衡性能、可靠性与成本，建议根据具体场景进行兼容性测试和压力测试。例如：
轻量级控制：Atom/Celeron处理器、无风扇设计。
高性能边缘计算：Xeon/i7、独立GPU、多网口。
严苛环境：宽温、全密封无风扇、抗腐蚀外壳。
相机接口或协议（halcon支持的）
- GigE Vision
描述：GigE Vision是基于以太网的工业相机通信协议，支持高速图像传输，广泛应用于工业视觉领域。Halcon不仅支持GigE Vision 1.x，还新增了对GigEVision2的兼容，后者支持多部分数据负载和3D传感器直接生成ObjectModel3D数据。
适用场景：网口工业相机的高性能图像采集，尤其是需要高带宽和多设备同步的场景。
- USB3 Vision
描述：专为USB 3.0及以上接口的工业相机设计，提供高速数据传输和即插即用功能。Halcon通过其图像采集接口（IAI）支持该标准，适用于需要灵活部署的USB相机。
- GenICam/GenTL
描述：GenICam（通用相机接口标准）为不同厂商的相机提供统一的配置接口，GenTL是其传输层标准。Halcon通过GenICam支持多种相机的参数配置，简化了硬件集成流程。
- DirectShow
描述：微软的多媒体框架，Halcon通过该接口支持普通USB摄像头及部分工业相机。优点是通用性强，但性能较低，且无法完全控制工业相机的特殊参数（如触发模式）。
- IEEE 1394（FireWire）
描述：用于高速数据传输的接口标准，Halcon支持通过IEEE 1394连接的数码相机，适用于需要稳定传输的老式工业相机。
- Camera Link
描述：专为高分辨率、高速图像采集设计的接口标准，Halcon支持通过Camera Link接口卡连接的工业相机，适用于对实时性要求极高的场景。
- OPC UA
描述：工业自动化通信协议，Halcon从12.0版本开始支持OPC UA，便于与工业控制系统（如PLC）集成，实现设备状态监控和数据交换。
- 厂商专用接口
描述：Halcon为特定厂商（如深圳迈德威视、北京大恒）提供专用接口组件，支持更灵活的相机参数调整（如曝光、触发模式）和性能优化。例如，迈德威视的相机可通过open_framegrabber(‘MindVision’, …)直接调用。
- 其他标准支持
GenlCam：Halcon内置支持GenlCam兼容设备，简化相机配置。
HALCON图像采集接口（IAI）：通过动态库形式封装了50多种采集卡和数百种相机的驱动，支持跨平台（Windows/Linux/macOS）和跨语言调用，确保硬件无关性。
特点总结
灵活性：支持多种协议和接口，覆盖从普通摄像头到高端工业相机的需求。
兼容性：通过IAI接口实现硬件无关性，切换设备仅需调整参数，无需重写代码。
高性能：针对GigE Vision、USB3 Vision等协议优化，支持GPU加速和多核处理。
如需具体接口的配置示例或版本差异，可参考Halcon官方文档或相关硬件厂商的技术手册。
分时频闪线阵相机
在机器视觉系统中，线阵相机的分时频闪技术通过单次扫描切换不同光源或亮度，实现在一幅图像中捕捉多角度光照效果，从而提升缺陷检测效率并降低成本。以下是分时频闪线阵相机的选型要点及关键考量因素：
一、分时频闪技术的核心需求
多光源同步控制
分时频闪需相机支持多路光源独立控制，每行图像采集时切换光源类型（如明场、暗场、侧光等）或亮度。例如：
苏州大视通智能科技CL-L8KM-R1-100KT相机提供8路光源控制信号，支持每行独立调节曝光和增益。
苏州大视通智能科技MV-CL084-91CM-PRO支持4组分时频闪，缩减多工位架设需求。
行触发与同步精度
分时频闪需逐行触发光源切换，要求相机支持行触发模式，且光源控制器需具备纳秒级响应能力，确保时序精准匹配。例如，分时频闪控制器需与相机触发信号同步延迟可调，避免图像拼接错位。
二、选型关键参数
分辨率与行频
分辨率：根据检测幅宽和精度计算像素需求。例如，幅宽1800mm、精度1mm需至少1800像素，通常选2K（2048像素）相机。
行频：理想行频=运动速度/像素精度。若运动速度22000mm/s、实际精度0.8mm，则行频需≥27.5kHz26。分时频闪可能需更高行频以兼容多光源切换周期，如和谦CL-L8KM行频达100kHz。
传感器行数
分时频闪通常依赖多行CMOS芯片实现不同曝光或光源切换。例如：黑白线阵相机需多行支持分时频闪或TDI（时间延迟积分）技术，如海康MV-CL084支持2-TDI/4-TDI叠加，提升低光场景感光性能。
接口与传输带宽
高行频分时频闪需高速接口保障数据传输：
Camera Link：适用于高分辨率（如8K）及行频≥100kHz的场景，如海康Camera Link接口相机。
CoaXPress或10GigE：适合远距离传输及多相机同步
三、功能扩展与兼容性
TDI功能集成
TDI（时间延迟积分）通过多行感光叠加提升图像亮度，尤其适合高速低光场景。例如，埃科光电线阵相机支持单线/TDI模式，兼容半导体检测等高精度需要。
HDR与动态范围优化
分时频闪可结合长短曝光HDR技术，通过隔行不同曝光参数（如奇数行短曝光、偶数行长曝光）增强图像动态范围，适用于高反光或阴影区域检测。
软件与算法支持
相机内置图像拼接功能可简化上位机处理，如和谦CL-L8KM在相机内完成多光源图像拆分重组，降低软件复杂度
四、行业应用与品牌推荐
典型应用场景
光伏/锂电检测：需捕捉表面划痕、凹坑等多类型缺陷，分时频闪可减少工位数量。
透明材质检测：如玻璃盖板，依赖多角度光源突显内部裂纹。
推荐品牌及型号
苏州智能科技：线阵相机覆盖0.5K-16K分辨率，行频最高530kHz，支持TDI和多种接口。
苏州智能科技使用海康机器人MV-CL084-91CM-PRO：8K分辨率，支持4组分时频闪及TDI叠加。
苏州智能科技CL-L8KM-R1-100KT：8K分辨率，100kHz行频，集成光源控制与图像拼接。
五、选型流程总结
需求分析：明确检测幅宽、精度、运动速度及缺陷类型。
参数计算：根据公式确定分辨率、行频，并预留20%-30%冗余。
功能匹配：选择支持分时频闪、多行传感器及高速接口的相机。
系统验证：测试光源同步精度与图像处理效率，优化曝光参数。
通过合理选型，分时频闪线阵相机可显著降低多工位部署成本，提升复杂缺陷检测的灵活性与准确性。具体产品参数可参考埃科光电、海康机器人等厂商的技术文档
工业镜头防尘罩
工业镜头防尘罩是一种用于保护工业镜头免受灰尘、污垢、液体等污染物影响的防护装置。它在工业环境中尤为重要，因为灰尘、油污、碎屑等污染物可能会影响镜头的成像质量，甚至损坏镜头。以下是关于工业镜头防尘罩的一些关键点：
- 功能
防尘：防止灰尘、颗粒物进入镜头表面，影响成像清晰度。
防油污：在油污较多的环境中（如机械加工车间），防尘罩可以防止油污附着在镜头上。
防水防潮：部分防尘罩具有防水功能，适合潮湿或多水环境。
防刮擦：保护镜头表面不被硬物刮伤。
防腐蚀：在化学环境中，防尘罩可以防止腐蚀性气体或液体损坏镜头。
- 材质
透明材料：如光学玻璃、亚克力（PMMA）或聚碳酸酯（PC），确保不影响镜头成像。
耐磨损材料：防尘罩通常需要具备较高的耐磨性，以应对工业环境中的频繁使用。
耐高温材料：适用于高温环境，防止因温度变化导致变形或损坏。
- 类型
固定式防尘罩：直接安装在镜头前端，结构简单，适合大多数工业环境。
可拆卸式防尘罩：方便清洗或更换，适合需要频繁维护的场合。
带密封圈的防尘罩：具有更好的密封性，适合高粉尘或潮湿环境。
定制防尘罩：根据特定镜头或环境需求定制，确保完美适配。
- 应用场景
机器视觉系统：在自动化生产线中，工业相机镜头需要保持清洁以确保图像识别精度。
半导体制造：在无尘车间中，防尘罩可以防止微小颗粒污染镜头。
食品加工：防止油污、水汽等污染镜头。
户外监控：保护镜头免受雨水、灰尘和紫外线的影响。
- 选择要点
镜头尺寸匹配：防尘罩的尺寸必须与镜头直径和形状匹配。
环境适应性：根据具体环境选择防尘罩的材质和功能（如防水、耐高温等）。
透光性：防尘罩的透光率要高，避免影响成像质量。
安装方式：选择易于安装和拆卸的设计，方便维护。
- 维护与清洁
定期检查防尘罩是否有磨损或污染。
使用专用的清洁工具（如气吹、镜头清洁布）清理防尘罩表面。
如果防尘罩损坏或透光性下降，应及时更换。
通过使用工业镜头防尘罩，可以有效延长镜头的使用寿命，确保成像质量，减少因污染导致的设备故障和生产损失。
沙姆工业镜头
沙姆工业镜头（Scheimpflug镜头）是一种基于沙姆定律设计的特殊光学镜头，主要用于解决工业检测中因物体倾斜或不在同一平面导致的景深不足问题。其核心原理和应用特点如下：
一、沙姆定律与工作原理
沙姆定律指出，当被摄物体平面、镜头平面和成像平面的延长面相交于同一直线时，整个被摄平面在成像平面上均可清晰成像。这种设计通过倾斜镜头或成像平面，显著扩展了景深范围，尤其适用于倾斜或大纵深物体的检测。例如，在结构光3D重建中，沙姆镜头可将清晰成像区域从普通镜头的菱形范围扩展为更大的长方形区域。
二、工业应用场景
高精度检测
SMT检测与芯片载板检测：用于检测电路板焊点、芯片载板的表面缺陷，尤其适合高度差较大的物体侧面成像。
3D线激光测量：结合结构光技术，沙姆镜头可清晰捕捉倾斜表面的激光调制图像，提升三维重建精度。
表面缺陷检测：例如带斜面物体的划痕、凹凸检测。
结构光投影系统
在投影仪中采用沙姆镜头，可扩大清晰成像区域，确保结构光条纹在倾斜或弯曲表面上的均匀投射，从而提高3D测量的准确性
三、技术特点与挑战
光学设计复杂度高
沙姆镜头需校正倾斜光路引入的像差（如像散、慧差），通常采用多透镜组合或胶合透镜组优化光焦度分布。
例如，梅卡曼德的专利设计中，通过引入柱面透镜补偿传感器保护玻璃倾斜导致的像差，将分辨率提升至更高水平。
接口适配问题
标准C接口因法兰距短（仅17.526mm），难以设计可旋转的沙姆结构，导致传统沙姆镜头需定制化生产。
解决方案：通过“沙姆转接盘”适配不同相机接口，使C接口镜头实现±15°移轴成像，降低定制成本。
体积与成本
沙姆镜头需兼顾大视野、低畸变和高分辨率，光学元件数量增加导致体积较大，且制造成本高于普通工业镜头
四、技术进展与创新
专利优化设计
梅卡曼德（Mech-Mind）近期公开的专利显示，其沙姆镜头采用前小后大的光路架构，优化光圈数至F1.2~F2.0，提升受光能力并减小体积，适用于高速测量场景。
另一专利通过柱面透镜补偿保护玻璃倾斜的像差，使实际成像质量更贴近设计值。
标准化适配方案
通过“沙姆相机”（相机+转接盘+镜头）实现C接口镜头的通用化，支持1/1.8、2/3和1英寸靶面，降低用户定制需求
五、总结
沙姆工业镜头通过沙姆定律解决了传统镜头在倾斜场景下的景深限制，广泛应用于高精度检测和3D重建领域。尽管存在接口适配和光学设计挑战，但通过转接盘方案和专利技术的优化（如柱面透镜、光焦度分布调整），其性能与适用性持续提升。未来，随着工业检测对精度和效率要求的提高，沙姆镜头有望在更多细分场景中发挥关键作用。
光谱共焦传感器
光谱共焦传感器是一种基于光学原理的高精度测量技术，结合了光谱分析和共焦显微技术，广泛应用于非接触式位移、厚度和表面形貌的测量。以下是其关键点解析：
工作原理
色散与聚焦：宽谱光源（如白光LED）发出的光通过色散元件（如光栅或棱镜）分散为不同波长的光。透镜的轴向色差导致不同波长的光沿光轴聚焦在不同位置。
反射与检测：当被测物体表面位于某一波长的焦点时，该波长光被反射回传感器，其他波长的光因散焦而强度减弱。反射光经分光系统后由光谱仪检测。
波长-位置映射：通过标定波长与焦点位置的对应关系，检测到的峰值波长可精确转换为物体表面的距离。
核心组件
光源：宽谱光源（如白光或超连续谱激光）。
色散元件：光栅、棱镜或专用透镜组，产生轴向色差。
光学透镜：聚焦不同波长的光至光轴不同位置。
光谱仪：高分辨率探测器，分析反射光的光谱分布。
技术优势
高精度：可达纳米级分辨率，适用于微米级位移测量。
非接触测量：避免接触损伤，适合柔软或高温物体。
材料适应性：可测透明、多层材料（如玻璃、薄膜）及高反光表面。
抗干扰：依赖波长信息，减少环境光影响。
典型应用
工业检测：半导体晶圆厚度、精密零件表面粗糙度。
生物医学：角膜厚度测量、细胞层析成像。
材料科学：薄膜涂层厚度分析、透明材料内部缺陷检测。
自动化：机器人定位、3D轮廓扫描。
局限性
系统复杂度：需精密光学组件和校准，成本较高。
环境敏感性：振动或温度波动可能影响测量稳定性。
测量范围：受限于色散范围，通常为毫米级。
技术发展
多通道探测：提升测量速度，适应动态场景。
集成化设计：小型化传感器便于集成到生产线。
智能算法：结合AI优化光谱解析，增强抗噪能力。
光谱共焦传感器凭借其独特的光学设计，在精密工程和科研领域展现了不可替代的价值，未来随着光学技术的进步，其应用范围将进一步拓展。
铟镓砷工业相机

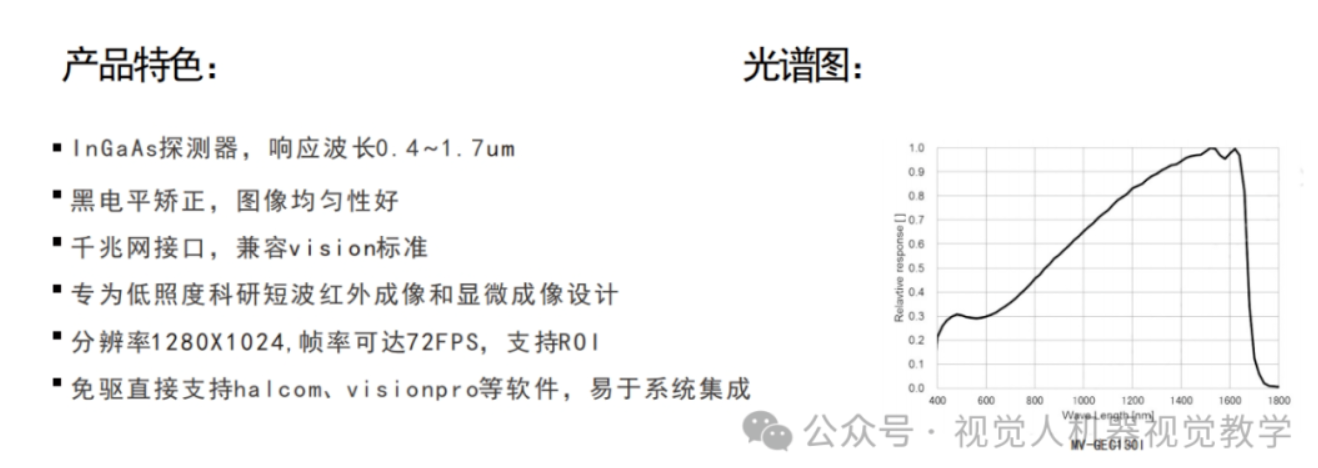

铟镓砷（InGaAs）工业相机是一种基于铟镓砷材料的红外成像设备，主要用于短波红外（SWIR，波长范围通常为900nm至1700nm）波段的光学成像。铟镓砷材料具有优异的光电性能，能够在近红外和短波红外波段高效工作，因此在工业、科研和军事等领域有广泛应用。
铟镓砷工业相机的特点
高灵敏度：InGaAs传感器在短波红外波段具有高量子效率，能够捕捉微弱的光信号。
宽光谱响应：覆盖900nm至1700nm的波长范围，适用于可见光无法穿透的场景。
低噪声：InGaAs传感器具有较低的热噪声和暗电流，适合低光环境下的成像。
实时成像：支持高速帧率，适合动态场景的实时监测。
非接触式检测：适用于对热敏感或不可接触的物体进行无损检测。
应用领域
工业检测：
半导体晶圆检测：检测晶圆表面的缺陷或污染物。
太阳能电池检测：分析电池片的裂纹或效率问题。
食品分选：通过红外成像识别异物或变质食品。
科研领域：
光谱分析：用于材料成分分析或生物医学研究。
激光光束分析：检测激光器的输出特性。
安防与军事：
夜间监控：在低光或完全黑暗的环境下进行成像。
目标识别：通过短波红外成像识别伪装目标。
医疗与生命科学：
血管成像：利用红外光穿透皮肤的特性，观察皮下血管分布。
药物检测：分析药品的成分或均匀性。
技术参数
分辨率：从VGA（640x512）到更高分辨率（如1280x1024或更高）。
帧率：通常为几十到几百帧每秒（fps），具体取决于传感器和相机设计。
制冷方式：部分高端相机采用热电制冷（TEC）以减少噪声。
接口：常见接口包括GigE、USB3.0、Camera Link等。
选型建议
选择铟镓砷工业相机时，需考虑以下因素：
波长范围：根据应用需求选择合适的光谱响应范围。
分辨率与帧率：根据检测目标的精度和动态需求选择。
制冷需求：高灵敏度应用可能需要制冷型相机以减少噪声。
接口与软件支持：确保相机与现有系统的兼容性。
铟镓砷工业相机在短波红外成像领域具有独特优势，能够满足多种复杂场景的检测需求。
偏光板
偏光板在工业光源中主要用于控制光的偏振方向，以下是其关键点：
- 功能
偏振控制：选择特定方向的光振动，阻挡其他方向的光。
减少眩光：通过阻挡杂散光，提升成像和检测的清晰度。
- 应用领域
机器视觉：增强图像对比度，便于检测物体表面缺陷。
液晶显示：用于LCD的背光模块，控制光偏振方向。
光学检测：在材料表面检测中，减少反射光干扰。
激光加工：调节激光偏振，优化加工效果。
- 类型
线偏振片：只允许特定方向的线偏振光通过。
圆偏振片：将线偏振光转换为圆偏振光，减少反射。
- 材料
聚合物薄膜：如聚乙烯醇（PVA），常用于低成本应用。
晶体材料：如石英，用于高精度需求。
- 选择要点
波长范围：确保偏光板适用于工作波长。
透过率：高透过率减少光损失。
耐久性：在高温或强光下保持性能稳定。
- 维护
清洁：定期用软布和适当清洁剂擦拭。
保护：避免机械损伤和化学腐蚀。
总结
偏光板在工业光源中通过控制光的偏振方向，提升成像和检测效果，广泛应用于机器视觉、液晶显示等领域。选择合适的偏光板并定期维护，能确保其长期稳定运行。
3D相机分哪些
机器视觉中的3D相机主要分为以下几类：
- 结构光相机
- 原理：通过投射特定光图案（如条纹或点阵）到物体表面，利用摄像头捕捉变形图案，计算深度信息。
- 优点：精度高，适合静态场景。
- 缺点：易受环境光干扰。
- 应用：工业检测、人脸识别。
- 飞行时间（ToF）相机
- 原理：发射光脉冲并测量反射时间，计算物体距离。
- 优点：实时性好，适合动态场景。
- 缺点：分辨率较低，精度有限。
- 应用：自动驾驶、机器人导航。
- 双目视觉相机
- 原理：使用两个摄像头模拟人眼视差，通过三角测量计算深度。
- 优点：无需主动光源，适合室外。
- 缺点：依赖纹理，计算复杂。
- 应用：无人机避障、3D建模。
- 激光扫描相机
- 原理：通过激光束扫描物体，测量反射时间或相位差生成3D数据。
- 优点：精度高，适合大范围扫描。
- 缺点：速度慢，成本高。
- 应用：地形测绘、建筑测量。
- 光场相机
- 原理：通过微透镜阵列记录光线方向和强度，后期计算深度。
- 优点：可后期调整焦点和视角。
- 缺点：分辨率较低，数据处理复杂。
- 应用：虚拟现实、医学成像。
- 立体光刻（SLA）相机
- 原理：主要用于3D打印，通过紫外激光固化树脂生成3D模型。
- 优点：精度高，表面光滑。
- 缺点：材料受限，速度慢。
- 应用：快速原型制作、医疗模型。
总结
- 结构光相机：高精度，适合静态场景。
- ToF相机：实时性好，适合动态场景。
- 双目视觉相机：无需主动光源，适合室外。
- 激光扫描相机：高精度，适合大范围扫描。
- 光场相机：可后期调整焦点和视角。
- SLA相机：高精度，适合3D打印。
选择3D相机时需根据具体需求和应用场景决定。
传送带上运动的东西，选择工业相机
选择用于追踪传送带上运动物体的工业相机时，需要综合考虑多个技术参数和应用场景因素，以下是一个系统的分析框架：
- 核心性能参数
(1) 帧率（FPS）
关键公式：最低帧率 ≥ 传送带速度 (mm/s) / 物体最小特征尺寸 (mm)
示例：若传送带速度1m/s，需检测0.5mm的缺陷，则帧率需≥2000 FPS
高速场景优先选择全局快门（Global Shutter），避免卷帘快门（Rolling Shutter）的运动模糊
(2) 分辨率
像素精度计算：传感器宽度 (mm) / 水平像素数 × 物距 (mm) / 视野宽度 (mm)
需保证目标物体在图像中至少占据10×10像素（机器学习场景建议≥32×32）
(3) 曝光时间
最大允许曝光时间 ≤ 物体运动模糊容忍度 / 运动速度
例：速度2m/s，允许模糊0.1mm → 曝光时间≤50μs
- 光学系统适配
(1) 镜头选择
焦距计算：f = (传感器尺寸 × 工作距离) / 视野尺寸
使用远心镜头可消除透视畸变（适用于精密测量）
光圈F值需兼顾景深和进光量：F值越小景深越浅但进光量越大
(2) 照明方案
推荐采用频闪照明（同步精度需≤1μs）
高反光表面建议使用同轴照明
运动方向建议使用条形光消除拖影
- 系统集成要素
(1) 触发同步
编码器触发精度公式：Δx = v × Δt
建议采用正交编码器（分辨率≥1024ppr）实现位置同步采集
触发延迟需＜1/10帧周期
(2) 数据传输
带宽需求：分辨率(宽×高) × 像素深度(bits) × FPS
例：2000×1000 @ 8bit 500FPS → 8Gbps → 需CoaXPress-12接口
多相机系统建议采用PTP精确时间协议同步
- 环境适应性
振动环境：选择≤30g抗冲击的工业级相机
温度范围：-10℃~+65℃（食品行业需不锈钢外壳）
EMI防护：符合EN 61000-6-2标准
- 算法兼容性
区域扫描相机：适合传统CV算法（OpenCV）
线阵相机：需要定制运动补偿算法（建议使用FPGA预处理）
深度学习场景：输入分辨率需符合模型要求（如YOLOv5建议640×640）
- 经济性评估
成本模型：总成本=相机成本 + 镜头成本 + 安装成本 × (1+维护系数)
ROI计算周期：需考虑系统停机时间成本（通常要求＜18个月回报期）
推荐测试方案
动态测试：使用标准测试靶（如ISO12233图表）在运行中的传送带上验证MTF值
极限测试：在120%标称速度下运行24小时，检查丢帧率（应＜0.01%）
环境测试：模拟现场温湿度、振动条件进行72小时连续运行
建议优先考虑Basler（ace系列）、FLIR（Blackfly S）、堡盟（Baumer TXG）等工业相机品牌，具体型号选择可参考实际测试数据。对于超高速场景（＞300m/min），线阵相机（如Teledyne DALSA Piranha）可能是更优解。
光学方法

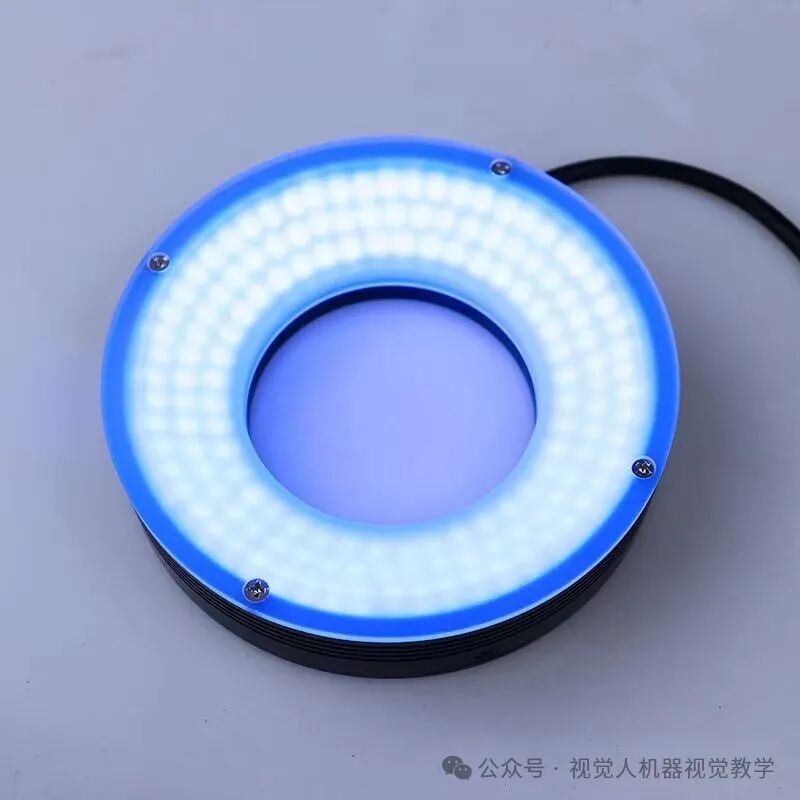

环形光源的角度上的妙用
在机器视觉系统中，环形光源的角度是影响照明效果和图像质量的关键参数。环形光源的角度决定了光线照射到物体表面的方向和方式，进而影响图像的对比度、阴影、纹理和细节表现。以下是关于环形光源角度的详细说明：
1. 环形光源角度的定义
-
光源角度通常指光线与物体表面法线之间的夹角。
-
- 低角度（如10°-30°）：光线以接近水平的方向照射物体表面。
- 高角度（如60°-90°）：光线以接近垂直的方向照射物体表面。
-
2. 不同角度的照明效果
(1) 低角度（10°-30°）
-
特点：
-
- 光线与物体表面接近平行。
- 突出表面纹理、划痕、凹凸不平的区域。
- 增强边缘和轮廓的对比度。
-
适用场景：
-
- 表面缺陷检测（如划痕、凹坑）。
- 边缘检测（如电子元件引脚、机械零件边缘）。
- 反光表面检测（如金属、镜面）。
(2) 中等角度（30°-60°）
-
特点：
-
- 光线以中等倾斜角度照射。
- 平衡表面纹理和整体轮廓的照明。
- 减少阴影，适合大多数通用检测。
-
适用场景：
-
- 物体整体轮廓检测。
- 颜色识别和一致性检查。
- 通用工业检测（如包装、标签）。
(3) 高角度（60°-90°）
-
特点：
-
- 光线接近垂直照射物体表面。
- 减少表面纹理的干扰，突出平面特征。
- 均匀照明，适合大面积检测。
-
适用场景：
-
- 平面物体检测（如纸张、布料）。
- 字符或条码识别。
- 透明/半透明物体检测（如玻璃、塑料瓶）。
3. 角度选择的核心原则
-
目标特征强化：
-
- 若需突出表面细节（如划痕），选择低角度。
- 若需均匀照明（如颜色检测），选择高角度。
-
材质与反光特性：
-
- 高反光材质（如金属）：低角度可减少镜面反射干扰。
- 漫反射材质（如纸张）：高角度可均匀照明。
-
物体形状与高度：
-
- 复杂形状或凹凸表面：低角度增强阴影对比。
- 平坦表面：高角度减少阴影。
4. 实际应用示例
(1) 金属表面划痕检测
- 光源角度：10°-20°（低角度）。
- 效果：划痕因光线侧向照射产生明显阴影，增强检测对比度。
(2) 药品包装字符识别
- 光源角度：70°-80°（高角度）。
- 效果：均匀照明字符区域，避免反光干扰OCR识别。
(3) 透明瓶体缺陷检测
-
光源角度：45°（中等角度）。
-
效果：平衡透射光和反射光，清晰显示瓶体内部缺陷。
5. 调整光源角度的技巧
-
实验法：
-
- 通过实际拍摄不同角度的图像，选择最能突出目标特征的照明角度。
-
动态调整：
-
- 使用可调角度的环形光源支架，灵活匹配不同检测需求。
-
多光源组合：
-
-
复杂场景可结合多个角度的光源（如低角度+高角度）分层照明。
6. 常见问题与解决方案
-
问题1：反光过强
-
- 原因：高角度照射高反光材质。
- 解决：改用低角度光源或添加偏振片。
-
问题2：阴影干扰
-
- 原因：低角度照明导致凹凸区域阴影过深。
- 解决：调整为中等角度或结合漫反射光源。
-
问题3：细节模糊
-
-
原因：高角度均匀照明弱化纹理对比。
-
解决：降低角度或使用多角度组合照明。
7. 总结
-
环形光源的角度选择需根据检测目标特征、材质属性和应用场景灵活调整：
-
低角度（10°-30°）：强化纹理、边缘和缺陷。
-
中等角度（30°-60°）：通用检测，平衡细节与均匀性。
-
高角度（60°-90°）：平面检测，减少阴影干扰。
-
通过合理调整角度，可显著提升图像质量，为后续的图像处理算法（如边缘提取、缺陷识别）提供可靠输入。
-
-
打光技巧
在机器视觉中，光源的打光技巧是确保图像质量的关键，直接影响检测精度。以下系统化的打光技巧总结，涵盖核心原则、技术方法及实践要点：
一、打光核心目标
增强特征对比度：突出目标区域（如缺陷、边缘）与背景的差异。
消除干扰：减少反光、阴影、环境光等噪声。
适应材质与形状：根据被测物体的表面特性（光滑、粗糙、透明等）选择方案。

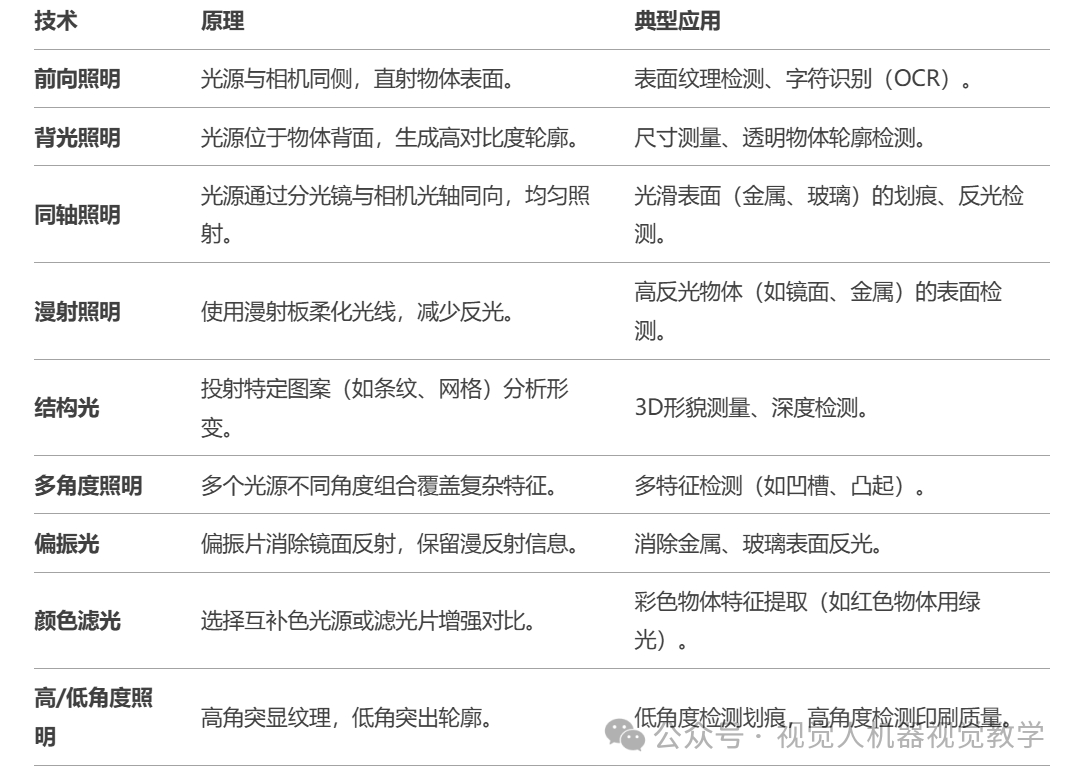

二、常见打光技术及适用场景
三、光源选择关键因素
光源类型：
LED：主流选择，寿命长、稳定性高，支持多颜色。
卤素灯：高亮度，但发热量大，需散热设计。
荧光灯：均匀性好，但响应速度慢，逐渐被淘汰。
颜色选择：
单色光：常用红、蓝、绿，如蓝光增强金属表面对比度。
红外/紫外：特殊场景（如穿透材料或荧光检测）。
几何布局：
环形光：均匀照射，适合表面检测。
条形光：定向照明，适合长条形物体。
点光源：局部高亮，配合镜头聚焦。
四、实践优化技巧
环境控制：
屏蔽环境光：使用防护罩或遮光板。
避免杂散光：光源与被测物间增加挡板。
动态调整：
频闪照明：高速检测时同步相机曝光，减少运动模糊。
多光源切换：针对复杂场景切换不同照明模式。
均匀性验证：
使用均匀性测试卡或软件分析灰度分布，调整光源角度或距离。
材质适配：
透明物体：背光或暗场照明（侧光突出内部缺陷）。
金属表面：低角度环形光或偏振光消除反光。
曲面物体：漫射光或多光源覆盖避免阴影。
五、测试与迭代
实验验证：通过实际样品拍摄，观察特征提取效果。
参数调优：调整光源强度、角度、颜色，结合图像处理算法优化。
案例学习：参考类似工业场景的成功方案（如PCB检测常用同轴光，药品包装OCR多用前向漫射光）。
六、典型问题与解决思路
反光过强：改用偏振光或漫射光源。
边缘模糊：增加背光或提高对比度光源。
阴影干扰：多光源填充或调整主光源角度。
弧形光源
工业检测中的弧形光源是一种专门设计用于机器视觉和自动化检测的照明设备，通常用于提供均匀、高对比度的照明，以增强图像采集质量，便于检测系统识别和分析目标物体的特征。以下是关于工业检测弧形光源的详细介绍：
特点
1均匀照明：
弧形设计能够提供均匀的漫反射光，减少阴影和反光，适合表面检测。
2.高对比度：
通过特定角度和光路设计，能够突出物体表面的缺陷或特征（如划痕、凹坑、纹理等）。
3.可定制性强：
可根据检测需求定制弧度、长度、光源颜色（如红色、蓝色、白色、红外等）和照射角度。
4.高亮度和稳定性：
采用高亮度LED，光强稳定，寿命长，适合长时间连续工作。
5.紧凑设计：
结构紧凑，易于集成到工业检测设备中。
应用场景
1.表面缺陷检测：
用于检测金属、玻璃、塑料等材料表面的划痕、裂纹、凹坑等缺陷。
2.尺寸测量：
提供均匀照明，确保测量系统能够准确捕捉物体边缘。
3.字符识别：
用于印刷品、包装或工业零件上的字符、条码、二维码识别。
4.反光表面检测：
通过特定角度照明，减少反光干扰，检测高反光物体（如镜面、金属）。
5.透明物体检测：
用于玻璃瓶、塑料瓶等透明物体的缺陷检测或形状识别。
优势
1.提升检测精度：
通过优化照明角度和光路，能够显著提高图像质量，增强检测系统的识别能力。
2.适应性强：
可适应不同形状、材质和尺寸的检测对象。
3.节能环保：
采用LED光源，能耗低，寿命长，符合工业环保要求。
4.快速响应：
LED光源可瞬间点亮，适合高速生产线上的实时检测。
选择要点
1.光源颜色：
根据检测需求选择合适的光源颜色（如红色光适合金属表面检测，蓝色光适合高反光物体）。
2.照射角度：
根据物体表面特性选择合适的光源角度（如低角度照明适合检测凹凸不平的表面）。
3.光源尺寸：
根据检测区域大小选择合适的光源尺寸，确保照明覆盖范围。
4.控制方式：
选择支持亮度调节、频闪控制等功能的光源，以适应不同检测需求。
5.环境适应性：
考虑光源的防护等级（如防尘、防水）和散热性能，确保在恶劣工业环境中稳定工作。
安装与调试
1.安装位置：
根据检测需求确定光源的安装位置和角度，通常需要与相机配合调试。
2.光线均匀性测试：
使用测试工具（如光强计）检测照明均匀性，确保无过亮或过暗区域。
3.相机同步调试：
维护与保养
1.定期清洁：
清洁光源表面，避免灰尘或污渍影响照明效果。
2.检查连接：
定期检查电源线和信号线，确保连接稳定。
3.散热管理：
确保光源散热良好，避免长时间高负荷运行导致过热。
4.更换老化LED：
如果发现亮度下降或光线不均匀，及时更换老化的LED模块。
典型产品示例
1.环形弧形光源：
适用于小尺寸物体的全方位照明。
2.条形弧形光源：
适用于长条形物体的检测。
3.多角度弧形光源：
可通过调整光源角度，适应不同检测需求。
工业检测弧形光源是机器视觉系统中不可或缺的组成部分，能够显著提升检测效率和精度。选择合适的弧形光源并正确安装调试，是确保工业检测系统高效运行的关键。
高亮环形光源
高亮环形光源是一种常用于机器视觉、工业检测和光学测量的照明设备。其特点是光线均匀、亮度高，并且呈环形分布，能够为被检测物体提供均匀的照明，减少阴影和反光，提高图像采集的质量。
主要特点：
环形设计：光源呈环形分布，适合安装在镜头周围，能够为物体提供均匀的照明。
高亮度：采用高亮度LED灯珠，能够提供充足的光照强度，适用于各种复杂环境。
可调光：通常支持亮度调节，用户可以根据实际需求调整光源的亮度。
多种波长：可选不同波长的光源（如白光、红光、蓝光、红外光等），以适应不同的检测需求。
低发热：采用高效的散热设计，确保长时间工作时光源的稳定性。
易于安装：通常设计紧凑，便于安装在相机镜头周围，适合各种工业应用场景。
应用领域：
机器视觉：用于工业自动化中的产品检测、尺寸测量、缺陷检测等。
光学测量：在精密测量中提供均匀的光照，确保测量精度。
医疗设备：用于内窥镜、显微镜等医疗设备的照明。
电子产品检测：用于PCB板、芯片、显示屏等电子元件的检测。
包装检测：在食品、药品等包装检测中提供均匀的光照，确保检测效果。
选择高亮环形光源时需考虑的因素：
光源尺寸：根据被检测物体的大小选择合适的环形光源尺寸。
波长选择：根据检测需求选择合适的光源波长。
亮度调节：是否支持亮度调节，以及调节范围是否满足需求。
散热性能：长时间工作时，光源的散热性能是否良好。
安装方式：光源的安装方式是否与现有设备兼容。
高亮环形光源在工业检测和机器视觉中具有重要作用，能够显著提高图像采集的质量和检测的准确性。
爆闪环形光源
爆闪环形光源是一种特殊的光源设备，通常用于机器视觉、工业检测、摄影等领域。它的特点是能够发出高强度的闪光，并且光源呈环形分布，能够提供均匀的照明效果。以下是关于爆闪环形光源的一些关键信息：
特点
高亮度闪光：
爆闪环形光源能够在极短的时间内发出高强度的闪光，适合高速拍摄或检测场景。
环形设计：
光源呈环形分布，能够提供均匀的照明，减少阴影，特别适合检测圆形或对称物体。
可调光强和频率：
通常支持调节闪光强度和频率，适应不同的应用需求。
快速响应：
闪光时间极短（通常在微秒级别），适合捕捉高速运动的物体。
多种波长可选：
可根据需求选择不同波长的光源（如可见光、红外光、紫外光等），适用于不同的检测场景。
应用领域
机器视觉：
用于工业自动化中的表面缺陷检测、尺寸测量、字符识别等。
高速摄影：
捕捉高速运动物体的清晰图像，如液体飞溅、机械运动等。
半导体检测：
用于芯片、电路板等精密元件的检测。
医疗成像：
在医疗设备中用于辅助成像或检测。
科学研究：
用于实验室中的高速成像或光学实验。
选型要点
闪光强度：
根据检测物体的反射率和距离选择合适的闪光强度。
闪光频率：
根据拍摄或检测的速度需求选择合适的频率。
光源尺寸：
根据被测物体的大小选择合适的环形光源直径。
波长：
根据检测需求选择合适的光源波长（如红外光用于穿透某些材料）。
控制方式：
选择支持外部触发或编程控制的光源，便于集成到自动化系统中。
常见品牌
CCS（日本）
Moritex（日本）
奥普特（OPT）（中国）
瑞视特（RST）（中国）
AI（美国）
多光谱环形光源
多光谱环形光源是一种用于机器视觉、工业检测和科学研究的光源设备，能够提供多种波长的光，适用于不同材料和表面的检测需求。以下是其关键特点和应用：
关键特点
多光谱输出：可发射多种波长的光（如可见光、红外光、紫外光），适应不同检测需求。
环形设计：均匀照射被测物体，减少阴影和反光，提升成像质量。
可调光强与波长：用户可根据需要调节光强和波长，优化检测效果。
高稳定性：提供稳定的光输出，适合长时间检测任务。
紧凑设计：体积小，易于集成到现有系统中。
应用领域
工业检测：用于电子元件、食品、药品等的表面缺陷检测。
材料分析：识别不同材料的光谱特性，进行成分分析。
生物医学：用于细胞、组织等的多光谱成像，辅助医学研究。
农业：检测作物健康状况，评估成熟度或病害。
安防：用于人脸识别、指纹识别等，提升识别精度。
优势
高精度检测：多光谱光源能捕捉更多细节，提升检测精度。
适应性强：适用于多种材料和表面，应用广泛。
提升效率：均匀照明和可调参数减少了调试时间，提高检测效率。
总结
多光谱环形光源通过提供多种波长和均匀照明，广泛应用于工业、科研和安防等领域，显著提升了检测精度和效率。
UV环形光源
UV环形光源是一种用于特定照明需求的设备，以下是其关键点：
- 定义
UV环形光源：发出紫外光的环形照明装置，常用于机器视觉、工业检测等领域。
- 特点
均匀照明：环形设计确保光线均匀分布，减少阴影。
高亮度：提供强紫外光，适用于低照度环境。
波长可选：通常为365nm或395nm，适应不同应用需求。
紧凑设计：体积小，易于安装和集成。
- 应用
工业检测：用于检测表面缺陷、裂纹、污染物等。
荧光检测：激发荧光物质，用于生物、化学分析。
印刷与电子：用于UV固化、电路板检测等。
医疗与科研：用于显微镜照明、生物样本观察等。
- 优势
高效检测：提高检测精度和效率。
长寿命：LED光源寿命长，维护成本低。
节能环保：能耗低，符合环保要求。
- 选择要点
波长：根据应用选择合适的波长。
亮度与均匀性：确保光源满足需求。
尺寸与安装：根据设备空间选择合适尺寸和安装方式。
- 维护
清洁：定期清洁光源表面，避免灰尘影响效果。
散热：确保良好散热，延长使用寿命。
检查：定期检查电路和连接，确保正常工作。
总结
UV环形光源在多个领域有广泛应用，选择时需考虑波长、亮度、尺寸等因素，并注意日常维护。
平面环形无影光源
平面环形无影光源是一种特殊设计的光源，主要用于消除阴影，提供均匀照明，常见于摄影、显微镜、工业检测等领域。以下是其关键特点和应用：
关键特点
环形设计：光源呈环形，光线从四周均匀照射，减少阴影。
无影效果：多角度光线叠加，有效消除阴影，适合高精度应用。
均匀照明：光线分布均匀，避免局部过亮或过暗。
可调光强：通常支持亮度调节，适应不同需求。
多种光源：可选LED、卤素灯等，LED因节能、寿命长而常用。
应用领域
摄影：用于人像、产品摄影，减少面部或产品阴影。
显微镜：在生物、材料科学中提供均匀照明，便于观察。
工业检测：用于电子元件、精密零件检测，提升成像质量。
医疗：用于手术灯，提供无影照明，方便操作。
科研：在光学实验、材料分析中提供稳定光源。
选择要点
光源类型：根据需求选择LED或卤素灯。
光强调节：确保光源亮度可调。
尺寸：根据应用场景选择合适尺寸。
安装方式：考虑固定或可调安装方式。
总结
平面环形无影光源通过环形设计和均匀照明，有效消除阴影，广泛应用于摄影、显微镜、工业检测等领域。选择时需考虑光源类型、光强调节、尺寸和安装方式。
偏光环形光源
偏光环形光源是一种特殊的光源，常用于机器视觉、光学检测和工业自动化等领域。它结合了环形光源和偏光技术，能够有效减少反射、增强对比度，特别适用于检测高反光或表面复杂的物体。
主要特点：
环形设计：光线均匀照射物体，减少阴影。
偏光技术：通过偏光片减少镜面反射，突出表面细节。
可调角度：光源角度可调，适应不同检测需求。
高亮度与均匀性：提供高亮度且均匀的光照，确保图像质量。
应用场景：
表面缺陷检测：如玻璃、金属等反光材料的划痕、裂纹检测。
电子元件检测：如PCB板、芯片的焊接质量检测。
透明材料检测：如塑料薄膜、玻璃瓶的缺陷检测。
3D物体检测：如复杂形状物体的表面特征检测。
优势：
减少反光：偏光技术有效抑制镜面反射，提升检测精度。
增强对比度：突出表面细节，便于图像处理和分析。
灵活性强：可调角度和亮度，适应多种检测需求。
注意事项：
偏光片选择：需根据检测物体和光源波长选择合适的偏光片。
安装调试：正确安装和调试光源，确保最佳效果。
维护保养：定期清洁和维护，延长使用寿命。
偏光环形光源在工业检测中具有重要作用，能够显著提升检测精度和效率。
环形分区光源
环形分区光源是一种结合环形结构与分区控制功能的光源设备，主要用于机器视觉、工业检测等领域。其核心设计是将环形光源划分为多个独立控制的区域，每个区域的光照参数（如亮度、颜色、照射角度等）可单独调节，以适应复杂的检测需求。以下从定义、技术特点及应用场景三个方面进行详细说明：
一、定义与基本结构
环形分区光源在传统环形光源的基础上，增加了分区控制功能。传统环形光源的LED灯珠通常均匀排列成环形，提供整体均匀的照明（如0°、30°、90°等不同照射角度）3610。而分区设计通过电路或软件控制，将环形光源划分为多个独立区域，每个区域可独立调节亮度和颜色，甚至动态调整光照模式，例如高角度与低角度组合照射，或不同颜色光的分区投射。
二、技术特点
分区独立控制：每个区域的LED灯珠可通过编程实现独立控制，例如在检测复杂表面时，可通过不同区域的光强组合突出特定细节（如凹槽或字符）。
灵活的光照模式：支持动态调整光照参数，例如在流水线检测中，可根据物体位置切换不同区域的照明模式，减少阴影或反光干扰。
多角度与多色组合：结合高角度（如90°）和低角度（如30°）光源的优势，或通过红、蓝、白等不同颜色光的组合，增强图像对比度。
散热与稳定性优化：部分产品采用柔性基板或散热材料设计，确保长时间工作时的稳定性和均匀性59。
三、典型应用场景
精密零件检测：例如电子元件的字符识别或焊点检测，通过分区调节光照角度，避免金属表面反光影响成像质量。
复杂表面缺陷检测：如汽车零部件的划痕或凹凸检测，利用不同区域的低角度光突出边缘轮廓。
动态场景适应：在高速生产线中，分区光源可快速切换光照模式，匹配不同检测对象的照明需求。
四、与普通环形光源的对比
普通环形光源通常提供固定角度或单一颜色的均匀照明，而分区光源通过灵活的分区控制，能更精准地解决复杂场景中的光照问题。例如，在检测曲面物体时，普通环形光源可能因反光导致局部过曝，而分区光源可单独调暗相应区域以消除干扰。
总结来看，环形分区光源通过分区域独立控制技术，扩展了传统环形光源的功能边界，尤其适用于高精度、多变的工业检测场景。其核心优势在于灵活性与适应性，未来可能进一步结合AI算法实现智能化动态照明
环形光源中无影光源和有影光源区别和应用不同
1. 无影光源
特点：
- 光线均匀：通过多角度、多方向的照明，使光线均匀照射到物体表面。
- 无阴影：由于光线来自多个方向，物体表面的阴影被消除或显著减少。
- 适合平面检测：特别适合检测平面物体或需要均匀照明的场景。
工作原理：
- 无影光源通常采用 漫反射照明 或 多角度照明 设计，使光线从不同方向照射物体表面，从而消除阴影。
应用场景：
-
平面物体检测：
-
- 例如：纸张、布料、标签等平面物体的表面检测。
-
颜色识别：
-
- 例如：产品包装的颜色一致性检查。
-
字符或条码识别：
-
- 例如：印刷品上的字符、条码识别。
-
透明物体检测：
-
- 例如：玻璃瓶、塑料瓶的缺陷检测。
示例：
- 检测印刷品上的字符时，使用无影光源可以避免阴影干扰，确保字符清晰可见。
2. 有影光源
特点：
- 光线集中：光线以特定角度照射物体表面，形成明显的阴影。
- 突出纹理和轮廓：通过阴影增强物体表面的纹理、边缘和轮廓。
- 适合立体检测：特别适合检测立体物体或需要突出表面特征的场景。
工作原理：
- 有影光源通常采用 低角度照明 或 定向照明 设计，使光线以特定角度照射物体表面，形成阴影。
应用场景：
-
表面缺陷检测：
-
- 例如：金属表面的划痕、凹坑检测。
-
边缘检测：
-
- 例如：电子元件的引脚、机械零件的边缘检测。
-
三维轮廓测量：
-
- 例如：物体表面的高度、形状测量。
-
反光表面检测：
-
- 例如：镜面、金属表面的检测。

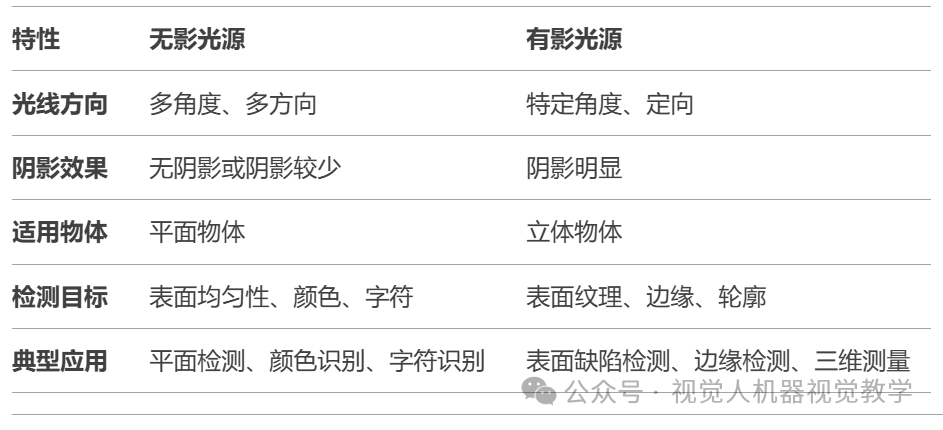

示例：
4. 选择光源的核心原则
-
检测目标：
-
- 若需突出表面纹理、边缘或轮廓，选择 有影光源。
- 若需均匀照明、减少阴影，选择 无影光源。
-
物体特性：
-
- 平面物体：优先选择无影光源。
- 立体物体：优先选择有影光源。
-
材质特性：
-
- 高反光材质：有影光源（低角度）可减少反光干扰。
- 漫反射材质：无影光源可均匀照明。
5. 实际应用示例
(1) 无影光源应用
- 场景：检测药品包装上的印刷字符。
- 光源选择：无影光源。
- 效果：字符清晰可见，无阴影干扰。
(2) 有影光源应用
- 场景：检测金属表面的划痕。
- 光源选择：有影光源（低角度）。
- 效果：划痕因阴影增强，便于算法识别。
6. 总结
- 无影光源 通过多角度照明实现均匀光线，适合平面检测、颜色识别和字符识别。
- 有影光源 通过定向照明突出纹理和轮廓，适合表面缺陷检测、边缘检测和三维测量。
根据检测目标和物体特性选择合适的光源类型，可以显著提升图像质量和检测效果。
环形光源的红色，绿色，蓝色，红外有什么区别
环形光源的红、绿、蓝和红外光在机器视觉、工业检测等领域中的区别主要体现在 物理特性、应用场景和检测效果 上。以下是具体差异：
环形光源的红、绿、蓝和红外光在机器视觉、工业检测等领域中的区别主要体现在 物理特性、应用场景和检测效果 上。以下是具体差异：
\1. 红色光（波长约620-750nm）
特性：
波长较长，穿透力较强，可减少表面反光干扰。
对透明/半透明物体（如玻璃、塑料）或表面有涂层的材料检测效果较好。
典型应用：
检测透明瓶体的裂纹、气泡或印刷缺陷。
金属表面划痕检测（通过低角度红色光增强对比度）。
食品包装的二维码读取（减少反光干扰）。
\2. 绿色光（波长约495-570nm）
特性：
人眼敏感度高，易与红色/深色物体形成高对比度。
中等波长，适合表面细节增强。
典型应用：
电路板焊点检测（绿色光可凸显焊锡反光）。
深色物体（如黑色橡胶）的表面缺陷检测。
彩色印刷品的高精度色彩还原（需配合彩色相机）。
\3. 蓝色光（波长约450-495nm）
特性：
波长短，易被物体表面散射，适合检测微小纹理或划痕。
对透明材料（如薄膜）的穿透力弱，可突出表面特征。
典型应用：
金属、玻璃表面的微小划痕或指纹检测。
透明薄膜的厚度均匀性检查（利用散射光差异）。
白色背景上的透明物体轮廓提取。
\4. 红外光（波长约750nm以上）
特性：
不可见光，可避免环境光干扰，适用于隐蔽检测。
穿透力强，可检测内部结构（如硅胶内部气泡）。
需配合红外感光相机使用。
典型应用：
生物识别（静脉识别、活体检测）。
夜视监控或暗环境下的工业检测。
特定材料检测（如硅片缺陷、塑料内部杂质）。
关键选择因素
检测目标：
表面缺陷（蓝光）、内部结构（红外）、透明物体（红光）、深色物体（绿光）。
材料特性：
金属、塑料、玻璃等对不同波长光的反射/透射率差异显著。
环境干扰：
红光可避免可见光污染，适合复杂光照环境。
相机适配性：
普通相机无法捕捉红外光，需专用传感器。
示例场景
电子元件检测：蓝色光突出焊点纹理，红色光穿透封装检测内部。
药品包装：绿色光读取黑色批号，红外光检测铝箔封口完整性。
安防：红外环形光源配合夜视摄像头实现无感监控。
通过结合目标物的光学特性与检测需求，可优化光源选择以提高成像对比度和检测精度。
半环形光源和环形光源
半环形光源和环形光源在结构、应用和照明效果上有显著区别，具体分析如下：
\1. 结构设计
环形光源：
形状：完整的圆环结构，光源均匀分布在360°圆周上。
安装：通常环绕在摄像头或镜头周围，提供全方位照明。
半环形光源：
形状：仅覆盖180°的半圆或部分环形结构，光源分布在特定方向。
安装：多安装在物体一侧或与摄像头成一定角度，适合空间受限的场景。
\2. 光线分布
环形光源：
均匀性：提供各向同性的均匀照明，有效减少阴影，适合表面平整的物体。
方向性：光线来自所有方向，适合检测反光或高对比度表面。
半环形光源：
方向性：光线集中在一侧，产生定向照明，可突出边缘、轮廓或特定纹理。
阴影控制：可能形成可控阴影，用于增强三维特征（如裂纹、凹陷）的可见性。
\3. 应用场景
环形光源：
典型用途：电子元件检测、印刷电路板（PCB）焊点检查、医学成像、食品包装检测。
优势：消除反光、减少阴影，适合需要整体均匀照明的场景。
半环形光源：
典型用途：侧向轮廓检测、金属表面划痕识别、圆柱体表面检测（如瓶口螺纹）。
优势：灵活调整角度，适合强调特定方向的特征或空间受限的环境。
\4. 照明效果对比
环形光源：
消除阴影，适合高精度尺寸测量。
均匀亮度分布，减少图像处理复杂度。
半环形光源：
通过侧光增强纹理对比度，适用于缺陷检测（如划痕、凹凸）。
可组合多个半环形光源实现多角度照明，适应复杂检测需求。
\5. 其他考虑因素
成本与灵活性：半环形光源可能成本更低，且更易与其他光源组合使用。
空间适应性：半环形适合狭窄空间，而环形光源需要更多安装空间。
总结
选择环形光源：当需要无方向性均匀照明、减少阴影时（如平面检测）。
选择半环形光源：当需定向照明突出特定特征或受空间限制时（如边缘检测、侧向纹理分析）。
实际应用中，两者可结合使用以满足复杂需求，例如用环形光源整体照明，半环形光源补充侧向细节。
耐环境环形光源
耐环境环形光源是一种专为工业视觉系统设计的光源，能够在恶劣环境下稳定工作。以下是其主要特点和应用：
特点
耐用性：外壳坚固，通常采用金属或高强度塑料，能承受冲击、振动和温度变化。
防护等级：具备高IP防护等级（如IP67），有效防尘、防水。
均匀照明：提供均匀的光线，减少阴影和反光，确保图像质量。
多种波长：可选不同波长（如红外、紫外、可见光），适应不同检测需求。
可调亮度：亮度可调，适应不同工作条件。
长寿命：采用LED技术，寿命长，维护成本低。
应用
工业检测：用于检测产品表面缺陷、尺寸和形状。
自动化：在自动化生产线中提供稳定照明，确保视觉系统准确识别和定位。
医疗设备：用于医疗成像和检测设备。
科研：在科研实验中提供稳定光源，确保实验数据准确。
选择要点
环境条件：根据工作环境的温度、湿度和防护需求选择合适的光源。
波长需求：根据检测对象的特性选择合适的光源波长。
安装方式：考虑安装空间和方式，选择合适尺寸和形状的光源。
电源要求：确保光源的电源要求与系统兼容。
维护
定期清洁：保持光源表面清洁，避免灰尘影响照明效果。
检查连接：定期检查电源和信号连接，确保正常工作。
更换损坏部件：及时更换损坏的LED或其他部件，避免影响系统性能。
耐环境环形光源在工业视觉系统中至关重要，能够提升检测精度和系统稳定性。
3D偏光法
3D偏光法是一种利用光的偏振特性获取物体三维信息的技术，广泛应用于机器视觉领域，尤其在表面形状、纹理和材料分析中。
基本原理
偏振光：光波在传播时，电场矢量在特定方向上振动，称为偏振。偏振光可分为线偏振、圆偏振和椭圆偏振。
反射与偏振：光在物体表面反射时，偏振状态会发生变化，反射光的偏振特性与表面法线方向相关。
偏振成像：通过偏振相机或偏振片，可以捕捉物体表面反射光的偏振信息，进而推导出表面法线和三维形状。
关键技术
偏振相机：配备偏振滤光片的相机，能够捕捉不同偏振方向的光强信息。
偏振光源：使用偏振光源可增强反射光的偏振特性，提升测量精度。
偏振图像处理：通过分析偏振图像，计算表面法线和三维形状，常用算法包括：
偏振相位解包裹：从偏振图像中提取相位信息。
法线估计：根据偏振信息计算表面法线。
三维重建：通过法线信息重建物体三维形状。
应用领域
工业检测：用于检测表面缺陷、形状偏差等。
医疗成像：用于皮肤、组织等生物医学成像。
自动驾驶：用于路面、障碍物等的三维感知。
虚拟现实：用于生成高精度的三维模型。
优势与挑战
优势：
非接触测量，适用于复杂表面。
高精度，尤其在表面法线估计方面。
挑战：
对光源和相机要求高。
数据处理复杂，计算量大。
总结
3D偏光法通过光的偏振特性获取物体三维信息，在多个领域有广泛应用。尽管面临技术和计算挑战，但其非接触和高精度的特点使其成为机器视觉中的重要工具。
广角大环形光源技术与应用
“广角大环形光源”是一种常用于工业检测、机器视觉、显微成像或摄影等领域的照明设备，其特点是具备广角照射范围和大直径环形结构，能够提供均匀、无影或低阴影的照明效果。以下是相关技术要点和应用场景的总结：
- 核心特点
广角照明：光线扩散角度大（例如120°~180°），覆盖范围广，适合大视场（FOV）场景。
环形结构：光源围绕镜头或检测目标呈环形排布，直径较大（如100mm以上），可减少中心阴影。
均匀性：通过LED阵列和漫射板设计，光线分布均匀，避免局部过曝或暗区。
高亮度 & 可调性：多采用高亮度LED，支持亮度、色温（如白光/RGB）或频闪控制。
- 典型应用场景
工业检测：
表面缺陷检测（划痕、污渍、凹凸不平）。
精密元件尺寸测量（PCB、芯片、玻璃面板）。
反光材质（金属、镜面）的均匀照明。
显微成像：
生物样本、电子元器件的无影照明。
配合显微镜或远心镜头使用。
摄影与摄像：
人像摄影（柔化阴影，营造环形眼神光）。
微距摄影（均匀补光，提升细节对比度）。
- 关键技术参数
发光角度：广角设计（如120°以上）决定覆盖范围。
光源直径：适配镜头尺寸，直径越大，阴影控制越好。
波长：可选白光（常见）、单色光（如红光、蓝光）或RGB多色。
控制方式：外部触发（与相机同步）、PWM调光、频闪功能（高速检测）。
功率 & 散热：高功率需配合散热结构（如铝基板、风扇）。
- 选型建议
匹配视场：根据检测目标的尺寸选择光源直径和角度。
材质适配：
高反射表面：搭配漫射板或偏振片。
透明物体：考虑背光或同轴光辅助。
安装方式：固定支架、可调角度或集成到自动化设备中。
品牌与兼容性：主流品牌（如CCS、Moritex、奥普特等）通常提供定制服务。
- 注意事项
阴影控制：环形光源可减少阴影，但复杂结构可能需要多光源组合。
环境光干扰：在强环境光下需增加遮光罩或提高光源亮度。
散热与寿命：长时间工作需确保散热设计，避免LED光衰。
结构光方案技术缺点总结
以下是各类结构光方案的缺点总结，按技术类型分类：
- 点结构光（单点/点阵投影）
扫描效率低：需逐点或逐区域扫描，耗时较长，不适合动态场景。
精度依赖环境光：强光或高噪声环境下，光点易被干扰，导致深度误差。
运动模糊问题：对移动物体扫描时，点投影与相机捕捉不同步，重建结果模糊。
机械复杂度高：依赖机械扫描装置（如振镜），维护成本高且易磨损。
- 线结构光（线激光扫描）
深度方向精度低：基于三角测量原理，深度方向（Z轴）误差较大。
表面材质敏感：高反光、透明或吸光表面会导致激光线断裂或散射，重建失败。
视场受限：单次扫描仅覆盖一条线，大范围测量需机械平移，效率低。
动态场景适应性差：物体移动时需复杂同步，否则导致数据错位。
- 面结构光（光栅/条纹投影）
相位解算复杂度高：需相位展开算法，易受噪声干扰（如环境光、表面不连续）。
动态场景限制：物体运动会导致相位误差，需高速相机和投影设备（成本高）。
高反光/透明表面失效：过曝或透射问题使光栅图案无法被相机正确捕获。
标定难度大：投影仪与相机的几何标定要求严格，微小偏差影响全局精度。
- 编码结构光（二进制码、格雷码等）
分辨率受限：编码密度决定空间分辨率，高分辨率需更精细编码，增加投影和计算负担。
解码容错性差：噪声或物体边缘易导致码字误判（如边缘处的编码跳变）。
动态场景不适用：物体移动时编码图案错位，解码失败。
投影设备要求高：需高对比度、高刷新率投影仪，成本较高。
- 动态结构光（DLP、连续变形图案）
硬件成本高：依赖高速DMD（数字微镜器件）或高刷新率投影仪。
功耗与散热问题：高亮度投影导致设备发热严重，需额外散热设计。
运动伪影：高速运动场景下，图案刷新率不足会导致重建结果畸变。
环境光敏感：动态光干扰（如闪烁光源）会破坏图案稳定性。
- 混合结构光（多技术融合）
系统复杂度高：多传感器（如RGB-D相机、ToF）需严格同步和标定，集成难度大。
算法冗余：数据融合算法复杂，计算资源消耗高，实时性差。
成本与维护成本高：多设备协同工作，故障率提升，维护成本增加。
技术冲突风险：不同原理技术（如结构光与ToF）可能相互干扰（如光污染）。
通用缺点（所有结构光方案）
环境光敏感：室外或强光场景性能显著下降，需额外遮光或滤波。
表面材质限制：无法处理镜面反射、透明/半透明物体（如玻璃、液体）。
视场与分辨率矛盾：大视场测量时分辨率降低，高分辨率需缩小视场。
计算复杂度高：需实时处理大量图像数据（如相位解算、点云生成）。
硬件成本高：高精度投影仪、工业相机及配套设备价格昂贵。
多设备校准复杂：投影仪、相机、被测物体的相对位置需精确标定。
应用场景限制
工业检测：高反光金属表面易导致重建失败。
自动驾驶：强阳光或雨雪天气下可靠性降低。
生物医疗：透明组织（如角膜）或动态器官（如心脏）难以扫描。
AR/VR：快速移动交互时易出现运动伪影。
总结
结构光技术的核心问题集中在 环境光干扰、表面材质限制、动态场景适应性、硬件成本及算法复杂度 等方面。实际应用中需根据场景需求（如精度、速度、成本）权衡选择，或结合其他技术（如ToF、双目视觉）进行互补。
3D相机打光效果评估方法
判断机器视觉3D相机的打光效果好坏，需结合成像质量、系统稳定性及实际应用需求，以下是具体评估维度和方法：
一、关键评估指标
成像质量
对比度：目标与背景的区分度需高，确保特征边缘清晰（如结构光的条纹锐利）。
噪声水平：点云或深度图的噪声应低（可通过标准差量化），避免数据抖动。
细节保留：微小特征（如纹理、凹槽）是否完整重建。
动态范围：是否能在高反光或暗区同时保留细节，避免过曝或欠曝。
光照均匀性
视场一致性：整个成像区域的光强分布均匀，避免中心过亮、边缘过暗。
无阴影干扰：物体表面无异常阴影或光斑，影响3D数据完整性。
稳定性与鲁棒性
时间稳定性：长时间运行中光照强度是否恒定（如LED温升导致的光衰）。
环境抗干扰：抵抗环境光变化的能力（如ToF相机在强日光下的表现）。
适应性
材质兼容性：对不同反射率材质（镜面、哑光、透明）的成像效果。
颜色鲁棒性：是否受物体颜色影响（如红色物体在红光下的吸收问题）。
二、测试方法与工具
标准测试件
使用已知尺寸的标定板（如棋盘格、球体、阶梯块）测量重建精度。
测试高反光/吸光材质（如金属、黑绒布）的成像效果。
量化分析
噪声评估：计算点云的标准差或均方根误差（RMSE）。
对比度计算：分析灰度直方图的峰谷差异。
均匀性检测：分区域统计光强，计算变异系数（CV值）。
动态场景测试
模拟产线速度，测试运动物体的成像稳定性。
环境光干扰测试（如开关室内灯光、引入日光）。
重复性验证
多次扫描同一静态物体，计算点云位置重复精度（如±0.05mm）。
三、应用场景适配
工业检测
侧重精度与稳定性，需在高速、多材质场景下保持低噪声。
例：检测电路板焊点，需避免反光导致的点云缺失。
机器人引导
关注实时性与环境光鲁棒性，如物流分拣中应对纸箱颜色变化。
消费电子（如人脸识别）
需适应复杂环境光，同时保证低光安全（如避免人眼不适）。
四、常见问题与优化
过曝/欠曝：调整光源强度或使用偏振滤光片抑制反光。
边缘衰减：采用同轴光或漫射板改善均匀性。
环境光干扰：选择特定波长（如红外）并加装滤光片。
五、验证流程示例
静态测试：扫描标准球体，计算球面拟合误差。
动态测试：移动物体并检查点云连贯性。
极限测试：极端光照下（如直射阳光）验证系统是否失效。
通过上述多维评估，可全面判断3D相机打光方案的优劣，并结合实际需求调整光源参数（角度、波长、强度）以达到最佳效果。
硬件原理解释
工业光源波长技术与应用
在机器视觉系统中，工业光源的波长选择直接影响成像质量、检测精度和应用场景。以下是关于光源波长技术与应用的详细解析：
一、光源波长分类与技术原理
可见光（400-750nm）
常见光源：LED白光（450-700nm）、卤素灯（全光谱）。
特点：适用于常规表面检测（颜色、形状、纹理），与人眼感知一致。
技术优化：通过滤光片选择特定波段（如红色650nm增强对比度）。
红外光（750nm-1mm）
近红外（NIR, 750-1400nm）：
穿透性较强，用于检测内部缺陷（如药品包装气泡）、材质分选（塑料分类）。
配合InGaAs传感器使用。
短波红外（SWIR, 1400-3000nm）：
检测水分含量（食品、纸张）、半导体晶圆缺陷。
紫外光（10-400nm）
UVA（315-400nm）：激发荧光物质（油污、标签检测）。
UVB/UVC（<315nm）：用于高精度表面清洁度检测，但需防护臭氧危害。
X射线（0.01-10nm）
穿透金属、检测内部结构（焊缝、电子元件封装）。
二、波长选择的核心应用场景
表面缺陷检测
短波蓝光（450nm）：增强金属表面划痕、凹凸的对比度。
紫外光：检测透明材料（玻璃）的微裂纹。
材质分析与分选
近红外（900-1700nm）：通过反射光谱区分塑料种类（如PET与PVC）。
中红外（3-5μm）：检测有机物成分（化工品纯度）。
生物与食品检测
NIR 970nm：检测水果水分含量。
紫外荧光：识别药品包装的防伪标记。
电子制造
红光（650nm）：减少PCB板反光，定位焊点。
紫外365nm：检查芯片封装胶体的均匀性。
安防与夜视
850nm/940nm红外：配合CMOS传感器实现无红曝监控。
三、波长选择的关键因素
材料特性
透射率/反射率：金属高反光需长波长，透明材料需紫外或偏振光。
荧光效应：如润滑油在紫外下发光，需UVA波段激发。
传感器响应
CCD/CMOS对可见光敏感，InGaAs适用于SWIR，需匹配波长。
环境干扰
工业现场环境光（如红光干扰）需通过窄带滤光片隔离。
成本与寿命
紫外LED寿命较短（约5000小时），激光光源成本高但单色性好。
四、前沿技术趋势
多光谱/高光谱成像
结合多个窄波段（如400-1000nm分16通道），用于复杂材质分类。
可调谐激光光源
动态调整波长（如钛宝石激光器），适应多场景检测。
量子点光源
窄带宽（半宽<20nm），提升荧光检测信噪比。
五、选型建议
明确检测目标：表面缺陷、内部结构还是材质分析？
实验验证：通过光谱仪测试材料反射/透射曲线。
组合方案：例如紫外+白光双光源分时触发，应对多类型缺陷。
偏光板和偏光滤镜的理解与应用
偏光板和偏光滤镜是用于控制光线偏振方向的工具，广泛应用于摄影、光学实验和显示技术等领域。
偏光板
定义
偏光板是一种光学元件，只允许特定偏振方向的光通过，阻挡其他方向的光。
工作原理
基于光的偏振特性，自然光包含多个方向的振动，偏光板通过选择性吸收或反射，只让某一方向的光通过。
应用
液晶显示器（LCD）：用于控制像素的亮暗。
摄影：减少反光，增强色彩饱和度。
光学实验：研究光的偏振特性。
偏光滤镜
定义
偏光滤镜是摄影中常用的滤镜，用于减少反光、增强色彩对比。
工作原理
与偏光板类似，偏光滤镜通过旋转调节，选择特定偏振方向的光进入镜头，减少非金属表面的反光。
应用
摄影：减少水面、玻璃等反光，提升天空和云彩的对比度。
视频拍摄：控制光线，改善画面质量。
区别
用途：偏光板多用于显示器和光学实验，偏光滤镜主要用于摄影。
形式：偏光板多为平面，偏光滤镜则安装在镜头前。
调节：偏光滤镜通常可旋转调节，偏光板一般固定。
总结
偏光板和偏光滤镜都基于光的偏振原理，但在应用和形式上有所不同。偏光板多用于显示和实验，偏光滤镜则主要用于摄影中的光线控制。
案例分析
磁环视觉检测难点
- 表面反光
问题：磁环表面光滑，易产生反光，影响图像质量。
解决：可通过优化光源（如使用漫反射光源）或调整相机角度来减少反光。
- 缺陷多样性
问题：磁环的缺陷类型多样（如裂纹、气孔、划痕等），形态和大小各异，检测难度大。
解决：需采用高分辨率相机和先进的图像处理算法，结合深度学习技术进行识别。
- 尺寸和形状变化
问题：磁环尺寸和形状多样，检测系统需具备较强的适应性。
解决：可通过多角度拍摄和3D成像技术，结合自适应算法处理不同规格的磁环。
- 检测精度要求高
问题：磁环多用于精密设备，对缺陷检测的精度要求极高。
解决：需使用高精度相机和镜头，结合亚像素级图像处理算法。
- 自动化检测速度
问题：生产线要求高速检测，需在短时间内完成高精度检测。
解决：优化算法和硬件，采用并行处理技术，提升检测速度。
- 环境干扰
问题：工业环境中存在灰尘、振动等干扰因素，影响检测稳定性。
解决：需加强设备防护，采用抗干扰算法，确保检测稳定性。
- 数据量大
问题：高分辨率图像产生大量数据，处理和分析难度大。
解决：采用高效的数据压缩和存储技术，结合高性能计算资源。
总结
磁环视觉检测的难点主要集中在反光、缺陷多样性、尺寸变化、精度要求、检测速度、环境干扰和数据量大等方面。通过优化硬件、算法和系统设计，可以有效应对这些挑战。
鸡蛋缺陷检测难点
- 缺陷种类多样
鸡蛋的缺陷类型繁多，如裂纹、血斑、异物、畸形等，每种缺陷的特征不同，增加了检测难度。
部分缺陷（如微小裂纹或内部血斑）在视觉上不明显，难以通过常规方法识别。
- 鸡蛋表面特性
鸡蛋表面光滑且反光，容易受到光照条件影响，导致图像采集时出现干扰。
蛋壳颜色和纹理的差异可能掩盖缺陷，影响检测精度。
- 检测速度要求高
鸡蛋生产线速度较快，检测系统需要在短时间内完成大量鸡蛋的检测，对算法和硬件性能要求较高。
- 环境干扰
生产环境中可能存在灰尘、水渍等干扰物，容易误判为缺陷。
光照不均匀或设备振动可能影响图像质量。
- 内部缺陷检测困难
血斑、变质等内部缺陷无法通过表面图像直接识别，需要借助透射光、超声波等技术，增加了检测复杂性。
- 算法精度与泛化能力
深度学习算法需要大量标注数据，但鸡蛋缺陷样本分布不均，可能导致模型泛化能力不足。
不同品种、大小和颜色的鸡蛋可能影响检测效果。
- 成本与效率平衡
高精度检测设备成本较高，如何在保证检测精度的同时控制成本是实际应用中的挑战。
解决方案
采用多光谱成像、深度学习等技术提高检测精度。
优化光照条件和图像采集设备，减少环境干扰。
结合多种检测方法（如视觉检测与透射光检测）提升综合性能。
这些难点需要通过技术创新和系统优化来解决，以实现高效、准确的鸡蛋缺陷检测。

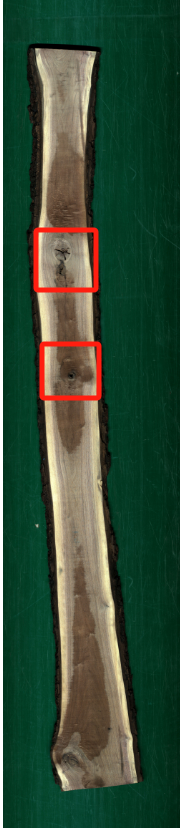

木材缺陷检测难点
木材机器视觉缺陷检测在提升木材加工智能化水平和产品质量方面具有重要作用，但在实际应用中仍面临诸多技术难点，具体可归纳如下：
- 木材缺陷的多样性与自然变异
缺陷类型复杂：木材作为天然材料，其缺陷类型众多且不一致性强，如活结、裂纹、虫洞等，部分罕见缺陷未被充分记录，导致算法模型覆盖不全。
类内差异大：同类型缺陷（如裂纹）在不同木材上的颜色、纹理和形状表现差异显著，甚至某些缺陷（如活结）与正常木纹相似，难以区分。
缺乏统一标准：木材缺陷缺乏标准化的图像参照，尤其是复杂背景下的缺陷分割困难，影响特征提取和分类的准确性。
- 复杂纹理背景与光照干扰
纹理干扰：木材表面的自然纹理与缺陷区域的对比度低，例如划痕或污点在复杂木纹中难以凸显，增加了目标分割的难度。
光照与环境变化：生产线上的光照条件不稳定（如强光或阴影）会导致图像过曝或欠曝，进一步降低信噪比，影响检测精度。
噪声干扰：尘埃、水滴等环境因素可能掩盖微小缺陷，需通过图像预处理（去噪、增强）提高鲁棒性，但算法复杂度也随之增加。
- 数据处理与实时性挑战
数据量大与冗余：在线检测需处理每秒数米的高速图像流（如深眸科技案例中检测速度达4m/s），数据冗余度高，对算法实时性要求极高。
特征空间维度高：木材缺陷的特征提取涉及纹理、几何、颜色等多维度信息，高维数据导致计算负担加重，影响实时性与准确性平衡。
深度学习模型的局限性：虽然AI算法通过大量样本学习能提升缺陷识别能力，但木材缺陷样本不足（尤其是罕见缺陷）限制了模型泛化能力。
- 算法适应性与系统鲁棒性
动态场景适应：生产线升级或木材种类变化时，现有算法需快速调整以适应新缺陷类型，但传统机器视觉依赖固定特征模板，灵活性不足。
跨领域技术融合：如何结合生物视觉的多尺度感知机制或引入多模态数据（如3D重建）以提高检测系统的智能性，仍是理论研究的难点。
- 实际应用中的工程化难题
硬件成本与维护：高精度工业相机和光源的部署成本较高，且需长期维护以保证稳定性。
操作复杂性：现有系统参数调整依赖技术人员经验，简化操作界面和降低使用门槛是客户的核心需求之一。
发展趋势与解决方向
针对上述难点，未来可能通过以下技术路径突破：
多模态数据融合：结合3D成像技术或主动视觉系统，弥补二维图像在深度信息上的缺失，提升缺陷定位精度。
自适应性算法优化：采用迁移学习或小样本学习技术，增强模型对新缺陷的泛化能力。
增强鲁棒性：开发抗光照干扰的成像系统（如动态光源调节）和鲁棒性更强的图像分割算法。
边缘计算与硬件加速：通过边缘计算设备优化数据处理流程，平衡实时性与检测精度。
综上，木材机器视觉缺陷检测的难点既包含材料特性带来的固有挑战，也涉及算法、硬件和工程化落地的综合问题。解决这些难点需结合AI技术的创新与工业场景的深度适配。
螺丝攻牙检测技术方案
针对机器视觉检测螺丝有无攻牙的需求，以下是分步骤的解决方案及技术要点：
- 硬件选型与图像采集
相机选择：使用高分辨率工业相机（如500万像素以上），确保能清晰捕捉螺纹细节。推荐全局快门相机以避免运动模糊。
光源配置：采用环形LED光源或同轴光源，倾斜角度以增强螺纹边缘对比度。可搭配偏振片减少反光。
固定装置：设计夹具确保螺丝定位一致，减少旋转或倾斜导致的检测误差。
- 图像预处理
去噪：应用高斯滤波或中值滤波消除噪声。
对比度增强：直方图均衡化或CLAHE（对比度受限自适应直方图均衡）提升螺纹区域可见性。
边缘增强：使用Sobel或Canny边缘检测突出螺纹轮廓，或采用形态学运算（如顶帽变换）强化周期性结构。
- 特征提取
周期性检测：
傅里叶变换：分析频域特征，攻牙螺丝在特定频率有显著峰值。
自相关函数：检测图像区域的周期性模式。
纹理分析：使用LBP（局部二值模式）或灰度共生矩阵（GLCM）量化螺纹纹理。
深度学习特征：采用预训练的CNN（如ResNet）提取高层特征，适用于复杂场景。
- 分类与判断
传统方法：
阈值法：计算边缘密度或傅里叶能量，设定阈值判断攻牙存在。
模板匹配：与标准攻牙螺丝图像进行相似度比对（需归一化处理角度和尺度）。
机器学习：使用SVM或随机森林分类器，输入特征为边缘统计量或纹理参数。
深度学习：训练二分类CNN模型（如MobileNet轻量化模型），适合大数据量和高精度需求。
- 应对实际挑战
多角度适配：
使用多视角相机或旋转台捕捉不同角度图像。
算法中引入旋转不变性（如傅里叶描述子）。
光照鲁棒性：
动态调整光源亮度或采用HDR成像。
使用色彩恒常性算法（如Gray World）校正光照。
异物干扰处理：
形态学闭运算填充小孔洞，消除油污噪声。
结合背景建模（如高斯混合模型）分离螺丝主体与干扰物。
- 系统优化与部署
实时性优化：
算法移植至GPU（如CUDA加速）或嵌入式平台（如Jetson系列）。
简化处理流程（如仅在ROI区域运算）。
可扩展性：
参数化配置界面，支持不同螺丝型号快速切换。
数据增强扩充训练集，提升模型泛化能力。
结果反馈：
与PLC通信触发分拣机制，输出检测结果至MES系统。
- 验证与测试
准确率测试：使用交叉验证评估模型，目标准确率>99.5%。
误检分析：收集漏检/误检样本，迭代优化特征或模型。
环境模拟：测试不同光照、转速下的稳定性，确保产线兼容性。
建议实施方案
初期验证：采用傅里叶分析+阈值法快速验证可行性。
量产部署：若数据充足，部署轻量化CNN模型（如SqueezeNet）实现高鲁棒性检测。
持续优化：定期更新模型，适应产线变化（如新螺丝型号）。
通过以上步骤，可构建高效、稳定的螺丝攻牙检测系统，显著提升生产自动化水平。
3D高反光工件检测
- 问题背景
高反光工件在3D机器视觉检测中容易产生镜面反射，导致图像过曝或局部信息丢失，影响检测精度。
- 主要挑战
镜面反射：高反光表面产生强反射，干扰特征提取。
过曝与欠曝：反射光导致部分区域过亮或过暗，丢失细节。
噪声干扰：反射光引入噪声，降低图像质量。
- 解决方案
3.1 光源优化
漫射光源：使用漫射光源减少镜面反射。
多角度照明：从不同角度照明，获取更多表面信息。
偏振光：利用偏振光抑制反射。
3.2 图像处理算法
HDR成像：通过多曝光合成高动态范围图像，保留细节。
反射去除算法：使用算法分离反射和物体信息。
深度学习：训练神经网络处理高反光图像。
3.3 3D成像技术
结构光扫描：使用结构光技术，减少反射影响。
多视角融合：从多个角度获取数据，融合生成完整3D模型。
时间飞行（ToF）：利用ToF技术，减少对表面反射的依赖。
- 应用案例
汽车制造：检测高反光金属零件。
电子产品：检查高反光表面缺陷。
航空航天：检测高反光复合材料。
- 未来发展方向
智能光源控制：实时调整光源参数。
多模态融合：结合2D和3D数据提升检测精度。
自适应算法：开发自适应算法应对不同反光条件。
结论
通过优化光源、改进算法和采用先进3D成像技术，可以有效解决高反光工件的检测难题，提升机器视觉系统的精度和稳定性。
3D高透明工件检测
在机器视觉中，3D高透明工件检测是一个具有挑战性的任务，主要原因在于透明材料对光的折射、反射和透射特性，导致传统视觉系统难以准确捕捉其表面和内部结构。以下是该领域的关键技术和解决方案：
- 难点
光线干扰：透明材料易产生反射和折射，干扰图像采集。
低对比度：透明工件与背景的对比度低，边缘和特征难以识别。
深度信息缺失：传统2D视觉难以获取透明工件的深度信息。
- 常用技术
结构光扫描：通过投射特定光图案并分析变形来重建3D表面，适合透明物体。
激光三角测量：利用激光扫描物体表面，通过反射光计算深度信息。
偏振成像：通过分析偏振光与透明材料的相互作用，增强表面细节。
多视角成像：从多个角度采集图像，结合算法重建3D模型。
红外成像：某些透明材料在红外波段有不同吸收特性，可用于增强特征。
- 算法与处理
深度学习：通过训练神经网络识别透明物体的特征和缺陷。
点云处理：对3D点云数据进行滤波、分割和特征提取。
图像增强：使用对比度增强、边缘检测等技术改善图像质量。
- 应用场景
光学元件检测：如镜头、棱镜等透明光学元件的表面和内部缺陷检测。
玻璃制品检测：如瓶子、窗户等玻璃制品的厚度和缺陷检测。
医疗器械检测：如透明导管、注射器等医疗器械的质量控制。
- 挑战与未来方向
复杂形状处理：复杂几何形状的透明工件仍难以准确检测。
实时性：高精度3D检测通常计算量大，难以满足实时需求。
多材料检测：透明与非透明材料混合的工件检测仍需进一步研究。
- 解决方案
多传感器融合：结合结构光、激光和偏振成像等多种技术，提升检测精度。
优化算法：改进深度学习模型和点云处理算法，提高效率和精度。
硬件升级：使用高分辨率相机和高精度传感器，提升数据质量。
总结
3D高透明工件检测需要结合多种成像技术和算法，未来随着技术进步，检测精度和效率将进一步提升。
问题解决
工业相机的丢帧现象如何解决
机器视觉工业相机的丢帧现象通常由硬件性能不足、传输带宽限制、软件处理延迟或触发机制问题引发。以下是系统化的解决方案：
- 硬件性能优化
降低帧率或分辨率
若相机设置的帧率或分辨率超过硬件极限，需根据实际需求调整参数。例如，降低分辨率（如从8MP降至4MP）或启用ROI（感兴趣区域）缩小图像尺寸。
升级传输接口
检查接口带宽是否满足数据量需求（如USB3.0带宽为5Gbps，GigE为1Gbps）。若数据量过大（如高帧率+高分辨率），可升级至更高带宽接口（如10GigE、CoaXPress或Camera Link）。
启用相机缓存模式
部分相机支持内置缓存（Buffer），可临时存储图像数据以缓解突发传输压力，避免因瞬时带宽不足导致丢帧。
- 传输链路排查
检查线缆与连接器
长距离传输或劣质线缆易导致信号衰减（如USB线超过5米易丢包）。使用屏蔽电缆并确保接口紧固，必要时添加中继器。
避免网络拥堵（GigE相机）
使用独立网卡或专用交换机隔离工业相机与其他网络设备，关闭Jumbo Frame等可能引发冲突的设置。
- 软件与驱动优化
更新驱动与固件
确保相机厂商提供的最新驱动和固件，修复已知的兼容性或稳定性问题（如USB相机驱动冲突）。
优化图像处理流程
采用多线程异步处理，将图像采集与算法计算分离。例如，使用生产者-消费者模式，避免因处理阻塞导致缓冲区溢出。
调整SDK参数
增大相机或采集卡的接收缓冲区（Buffer Size），并设置合理的超时时间。禁用不必要的自动曝光/AWB等实时计算功能。
- 触发与同步机制
硬件触发优化
检查触发信号稳定性（如PLC脉冲是否被干扰），使用示波器测量触发信号波形，确保脉冲宽度和电压符合相机要求。必要时增加信号隔离器。
同步多设备时钟
多相机系统中，通过PTP（精确时间协议）或外部触发信号同步所有设备，避免时间戳错乱导致的数据冲突。
- 存储与系统资源
提升存储写入速度
使用NVMe SSD或RAID 0阵列提高存储吞吐量，避免因存储延迟导致丢帧。
释放系统资源
关闭后台程序（如杀毒软件、自动更新），为图像处理任务分配更高的CPU/内存优先级。
- 环境干扰与散热
电磁干扰（EMI）防护
对高频干扰环境（如变频器附近），使用光纤传输（如Camera Link over Fiber）或磁环滤波器。
设备散热检查
确保相机、采集卡和主机散热正常，高温可能导致硬件降频或传输错误。
- 分步排查流程
简化测试场景：移除复杂算法，仅测试原始图像采集是否丢帧。
替换测试：更换线缆、接口或主机，定位硬件故障点。
日志分析：利用相机SDK提供的日志功能，检查丢帧时的错误代码（如USB传输超时、DMA错误等）。
典型案例参考
案例1：某产线使用GigE相机在1000fps时丢帧，原因为交换机带宽不足，改用直连PC并启用巨型帧后解决。
案例2：USB3.0相机在高温环境下频繁丢帧，确认是线缆屏蔽不良导致信号干扰，更换工业级屏蔽线后恢复正常。
若上述措施无效，建议联系相机厂商提供抓包工具或定制固件，或考虑升级更高性能的硬件平台（如FPGA采集卡）。
一些概念
工业相机中重要参数对机器视觉成像的影响
在工业相机的应用中，各项参数的选择直接决定了机器视觉系统的成像质量和适用场景。以下是关键参数及其对成像影响的详细分析，以及在不同场景下的选择建议：
- 分辨率（Resolution）
影响：像素数量（如500万、2000万像素）决定了图像细节的捕捉能力。高分辨率可识别微小缺陷（如电子元件焊点），但会增加数据量和处理时间。
权衡：在高速检测（如包装流水线）中，需平衡分辨率与处理速度；精密测量（如半导体检测）则优先高分辨率。
- 传感器类型（CMOS vs. CCD）
CMOS：成本低、功耗低、帧率高，但噪声较大（动态范围低），适合一般工业检测（如零件尺寸测量）。
CCD：噪声低、动态范围高，适合低光或高精度场景（如荧光成像、天文观测），但成本高且逐渐被CMOS替代。
- 像素尺寸（Pixel Size）
大像素（如5.5μm）：高灵敏度，适合低光环境（如监控、医疗成像）。
小像素（如1.4μm）：高分辨率但易受噪声影响，需强光照（如表面纹理检测）。
- 帧率（Frame Rate）
高速场景（如2000fps）：捕捉快速运动（如瓶盖封装），但需高带宽接口（如Camera Link）和短曝光时间避免拖影。
低速场景：可降低帧率以减少数据量（如静态物体质检）。
- 动态范围（Dynamic Range）
高动态范围（如80dB）：保留明暗细节，适用于焊接检测、逆光环境（如汽车零部件检测）。
低动态范围场景：均匀光照下的常规检测（如标签印刷检查）。
- 信噪比（SNR）
高SNR：图像更干净，适合弱光或长曝光（如X光成像）。
提升方式：选择背照式（BSI）传感器或制冷相机（科学级应用）。
- 接口类型（Interface）
GigE：长距离传输（50m+），适合分布式系统（如仓储机器人）。
USB3.0/Camera Link：高带宽需求（如高速分拣），但距离受限。
CoaXPress：超高速（如12Gbps）、抗干扰，用于高端制造。
- 色彩深度（Bit Depth）
8bit：通用场景（如颜色分类）。
12bit/16bit：医学成像、高精度颜色分析（如艺术品数字化）。
- 触发与同步（Trigger）
硬件触发：精准控制采集时机，用于多相机协同（如3D扫描）或高速运动同步。
软件触发：简单应用（如静态物体拍摄）。
- 镜头接口（Mount）
C口：通用工业镜头，适合小传感器。
F口：全画幅传感器，广角应用（如大视野检测）。
典型场景参数选择
半导体检测：
高分辨率（2000万像素+）、高动态范围、单色CMOS。
物流分拣：
高帧率（500fps+）、全局快门、GigE接口。
食品质检：
高色彩深度（12bit）、自动白平衡、环形光源配合。
自动驾驶测试：
全局快门、高动态范围、多相机同步触发。
参数间的关联与平衡
分辨率 vs. 帧率：传感器读出速度限制两者同时提升。
像素尺寸 vs. 灵敏度：小像素需更强光照或更高增益（噪声增加）。
动态范围 vs. 成本：科学级CCD相机价格可能是工业CMOS的10倍。
3D工业相机机器视觉检测的优缺点
3D工业相机在机器视觉检测中具有显著优势，但也存在一些不足。以下是其优缺点：
优点
1.高精度测量：
能获取物体的三维信息，提供更精确的尺寸、形状和位置数据。
2.复杂表面检测：
适用于检测复杂表面和形状，如曲面、凹凸不平的表面。
3.非接触测量：
无需接触物体，避免了对脆弱或精密部件的损坏。
4.高速检测：
部分3D相机支持高速采集，适合在线检测和高吞吐量生产。
5.多场景适用：
可在多种光照条件下工作，适应性强。
6.数据丰富：
提供深度信息，支持更复杂的分析和处理。
7.自动化集成：
易于与自动化系统集成，提升生产效率和一致性。
缺点
1.成本高：
设备及配套软件成本较高，初期投入大。
2.数据处理复杂：
三维数据处理复杂，需要高性能计算资源。
3.校准复杂：
需要精确校准，过程繁琐且耗时。
4.环境敏感：
对振动、温度变化等环境因素敏感，可能影响精度。
5.视野限制：
视野范围有限，大尺寸物体检测可能需要多次扫描。
6.软件要求高：
需要专门的软件进行数据处理和分析，增加了复杂性。
7.维护难度大：
设备维护和校准需要专业人员，增加了运营成本。
总结
3D工业相机在精度和复杂表面检测方面表现优异，但成本高、数据处理复杂、环境敏感等缺点也需考虑。选择时应根据具体需求权衡利弊。
3D视觉无序抓取
3D视觉无序抓取是一种结合三维视觉技术、机器人控制与智能算法的工业自动化解决方案，旨在实现机器人对散乱、无序堆放的物体进行自主识别、定位和抓取的操作。其核心是通过3D视觉系统获取物体的三维空间信息，结合路径规划与避障算法，引导机械臂完成高精度抓取任务，无需依赖预先设定的固定程序或工装夹具。以下是其关键要点：
- 核心组成与技术原理
三维视觉感知：
采用3D相机（如结构光、双目视觉、ToF技术）扫描物体表面，生成高精度点云数据（分辨率可达230万点）和深度图，实时获取物体的空间坐标、姿态及轮廓信息18。例如，部分系统精度可达±0.02mm，适应反光、暗色或复杂形状的工件。
智能算法处理：
通过AI算法分析点云数据，识别物体的最佳抓取位姿，并结合机器人运动学模型规划路径。算法需解决遮挡、工件勾连、环境光干扰等问题，并通过局部误差补偿提升鲁棒性46。
机器人执行系统：
基于视觉系统的指令，机械臂动态调整抓取策略（如倾角手抓设计），避开料框或工件间的碰撞，完成抓取与放置
- 应用场景
工业上下料：替代人工从料框抓取散乱工件，应用于汽车制造（如曲轴、齿轮抓取）、电子组装（元器件贴装）和物流分拣（货物分类）。
复杂环境适应：处理反光金属件、密集堆叠或形状不规则的物体，如抛光零件、多面体工件等。
柔性生产：支持多型号产品兼容，无需频繁更换工装，适用于小批量、多品种的生产线
- 技术优势
高精度与效率：扫描时间低至0.12秒，抓取精度达亚毫米级，显著提升生产节拍。
环境强适应性：不受光照变化或工件材质影响，可应对暗色、反光等传统视觉难以处理的场景。
降低人工依赖：替代重复性劳动，减少人为误差，尤其适用于高危或高精度作业环境
- 技术挑战与发展趋势
工程难点：
料框变形或工件勾连影响抓取稳定性6；
复杂形状工件的抓取位姿生成与避碰规划36。
未来方向：
算法优化（如深度学习增强识别能力）；
硬件升级（如更高分辨率的3D传感器）；
多机器人协作与SLAM技术的集成，扩展至自动化焊接、装配等场景。
3D中的刚体转换
在机器视觉和3D计算中，刚体转换（Rigid Transformation） 是一种保持物体形状、大小和内部几何结构不变的几何变换。它仅包含旋转（Rotation）和平移（Translation），没有缩放、剪切或形变。刚体转换是三维空间中对物体位置和姿态（位姿，Pose）调整的核心数学工具。
核心概念
刚性不变性
刚体转换后，物体上任意两点间的距离、角度和形状均保持不变。
例如：移动或旋转一个杯子，杯子的几何属性（如杯口直径、杯高）不会改变。
应用场景
物体位姿估计（如机器人抓取、AR/VR中的物体对齐）
三维点云配准（将多个视角的点云对齐到同一坐标系）
SLAM（同步定位与地图构建）
相机标定与多视角几何
总结
刚体转换是3D机器视觉中描述物体位置和姿态变化的基础工具，通过旋转和平移实现几何不变的空间映射。它在SLAM、机器人、三维重建等领域具有不可替代的作用。
法线向量在3D机器视觉中的应用
在机器视觉和3D计算机视觉中，法线向量（Normal Vector）是描述三维物体表面局部几何方向的一个重要概念。它表示某一点在表面上的垂直方向（即垂直于该点切平面的方向），通常用于分析物体的形状、表面曲率、光照计算以及三维重建等任务。
法线向量的定义
几何意义：
对于三维物体表面的一个点，法线向量是垂直于该点所在局部表面的单位向量（长度为1）。
如果是平面，所有点的法线方向一致；如果是曲面，每个点的法线方向可能不同（取决于局部曲率）。
数学表示：
对于显式表示的表面（如参数曲面），法线可以通过偏导数的叉乘计算。
对于隐式表示的表面（如点云或网格），法线通常通过邻域点的统计分析来估计。
法线向量的应用
在机器视觉和3D处理中，法线向量的用途广泛：
光照与渲染：
在计算机图形学中，法线决定光线如何与表面交互（如Phong光照模型）。
表面重建：
从点云重建三维网格时，法线帮助确定表面的连续性和平滑性。
物体分割与识别：
通过法线方向的变化分割不同平面或曲面区域（例如识别桌子的平面和杯子的圆柱面）。
位姿估计：
法线可用于分析物体在空间中的朝向（如工业机器人抓取时的表面对齐）。
特征提取：
法线方向是点云特征（如FPFH、SHOT）的重要组成部分。
如何计算法线向量
在3D点云数据中，法线的计算通常基于局部邻域点的几何分布：
基于最近邻（K-Nearest Neighbors）：
对每个点，找到其最近的k个邻域点（例如使用KD树加速搜索）。
对这些点进行主成分分析（PCA），找到协方差矩阵的最小特征值对应的特征向量，即为法线方向。
基于协方差矩阵的PCA方法：
计算邻域点的质心（centroid）。
构建协方差矩阵：
方向一致性调整：
法线方向存在二义性（可能指向物体内部或外部），通常需根据传感器视角或全局优化调整方向（如所有法线朝向相机）。
示例与工具
工具库：
PCL（Point Cloud Library）：提供pcl::NormalEstimation类用于法线估计。
Open3D：通过estimate_normals()函数实现。
可视化：
法线通常用从点表面延伸出的短线（箭头）表示，直观显示局部方向。
注意事项
噪声敏感性：点云噪声会影响法线估计的准确性，通常需要预处理（如去噪、平滑）。
邻域大小选择：邻域点数（k值）需权衡细节和鲁棒性（过小会敏感，过大会丢失细节）。
总结来说，法线向量是3D机器视觉中理解物体表面几何特性的基础工具，广泛应用于重建、分析和交互任务。
全局快门与卷帘快门在工业机器视觉中的应用解析
全局快门与卷帘快门在工业机器视觉中的应用解析
一、核心概念
全局快门（Global Shutter）
所有像素同时曝光，曝光时间一致，适用于高速运动场景，无运动畸变。
典型传感器：高端CMOS、传统CCD。
卷帘快门（Rolling Shutter）
逐行顺序曝光，可能因物体或相机移动导致图像畸变（例：果冻效应）。
典型传感器：普通CMOS。
二、性能对比
三、工业应用场景
全局快门适用场景
高速检测：电子元件装配（如芯片焊接）、汽车制造（发动机零件检测）。
动态追踪：机器人抓取高速传送带上的物体、无人机引导。
3D扫描：激光扫描快速移动的物体（如轮胎表面检测）。
振动环境：存在机械振动的生产线（避免模糊）。
卷帘快门适用场景
静态检测：食品包装外观检查（低速流水线）、印刷品质量检测。
高分辨率需求：大尺寸液晶屏缺陷识别（需细节捕捉）。
成本敏感项目：仓储物流中的低速分拣系统。
四、选型关键因素
运动速度：物体移动速度超过传感器行读取时间时，选全局快门。
精度要求：检测微米级缺陷需避免畸变（如PCB焊点检测）。
光照条件：全局快门需搭配脉冲光源，卷帘快门适合连续照明。
预算限制：卷帘快门成本低，适合非高速场景的性价比方案。
五、技术趋势与案例
CMOS技术进步：新型全局快门CMOS降低成本（如Sony Pregius系列），逐渐替代CCD。
混合方案：部分工业相机支持切换模式，适应多变需求（如Basler ace 2系列）。
实际案例：
特斯拉生产线：全局快门相机检测电池模块高速装配。
亚马逊物流中心：卷帘快门相机用于包裹面单识别（静态场景）。
六、总结
在工业机器视觉中，全局快门与卷帘快门的取舍本质是精度、速度与成本的平衡。未来随着传感器技术的发展，两者界限可能模糊，但现阶段根据具体场景需求选择仍为核心策略。
什么是机器视觉3D引导大模型
机器视觉3D引导大模型是结合深度学习、多模态数据融合与三维感知技术的智能化解决方案，旨在提升工业自动化、医疗、物流等领域的操作精度与效率。以下从技术架构、行业应用、挑战与未来趋势等方面综合分析：
一、技术架构与核心原理
多模态数据融合与深度学习
3D视觉引导大模型通常整合RGB图像、点云数据、深度信息等多模态输入，通过深度学习算法（如卷积神经网络、Transformer）进行特征提取与融合。例如，油田机械臂抓取系统采用3D-2D坐标投影技术，将体素特征映射到图像特征，结合交叉注意力机制动态捕获多模态相关性。此外，部分系统无需依赖CAD文件，直接通过深度学习实现物体的快速辨识与姿态估计。
闭环控制与实时反馈
先进系统引入双闭环设计，例如北大的OmniManip架构，结合视觉语言模型（VLM）的高层推理与机器人低层执行，通过实时姿态跟踪与迭代优化（如ICP算法）确保操作精度。实验显示其零样本泛化能力显著提升。
模块化与轻量化部署
部分方案采用模块化设计，如蓝芯科技的轻量级3D相机与手眼标定工具，便于集成到机械臂或移动机器人，适应狭小空间与复杂环境
二、行业应用案例
工业自动化
汽车制造：用于活塞、曲轴等零部件的上下料，通过3D视觉定位实现六轴机械臂的智能抓取，解决传统工装夹具成本高、柔性不足的问题。
油田作业：基于深度学习的机械臂系统可识别散乱钻杆的三维姿态，提升抓取效率与安全性。
物流分拣：处理散乱堆放的快递包裹，通过结构光相机生成点云数据，结合AI模型规划最优抓取路径。
医疗与公益
齿科医疗：高精度3D扫描技术用于口腔数字印模，误差控制在50微米内，配合云端模型实现当日牙模制造2。
义肢定制：3D视觉技术为残障人士提供快速、个性化的义肢制作服务。
特殊环境作业
在高温、粉尘等恶劣工业环境中，3D视觉系统（如IP67防护等级设备）可稳定运行，替代人工操作并降低安全风险
三、技术挑战与局限性
数据维度与模型复杂度
相比文本或2D图像，3D视觉数据包含空间坐标、姿态等多维度信息，训练大模型需处理指数级增长的参数，且对算力要求极高。
泛化能力不足
当前多数系统仍依赖场景定制化的小模型，通用视觉大模型尚未成熟。例如，VLM在3D空间理解与低层次动作生成上存在局限。
成本与部署难度
高精度3D传感器（如结构光相机）及配套算力设备成本较高，且需专业标定与维护，中小企业应用门槛仍存
四、未来发展趋势
通用视觉大模型的探索
研究者正推动构建“大一统”视觉模型，通过海量数据训练实现跨场景泛化，减少针对单一任务的重复开发。
多模态大模型的扩展
如Partial Mode技术从文本向视觉领域延伸，通过预填构图或关键帧引导生成3D内容，提升人机协作效率。
开源生态与标准化
北大团队计划开源OmniManip的代码与数据集，推动行业协作；同时，标准化接口（如TCP/IP）将促进不同品牌设备的兼容性。
边缘计算与轻量化
通过模型压缩与边缘部署（如GPU嵌入式相机），降低对云端算力的依赖，满足实时性需求
总结
机器视觉3D引导大模型正逐步突破传统2D技术的局限，在工业、医疗等领域展现出巨大潜力。尽管面临数据复杂度与泛化能力等挑战，但随着多模态融合、开源生态及算力优化的发展，其应用范围将进一步扩展，推动智能制造与自动化迈向更高水平。
halcon3d中位姿的定义
在Halcon中，3D位姿（pose）用于描述物体在三维空间中的位置和方向。其定义结合了平移（translation）和旋转（rotation）参数，具体如下：
\1. 位姿的组成
Halcon的3D位姿通常由 6个参数 表示，形式为：[Tx, Ty, Tz, Rx, Ry, Rz]
平移分量：Tx, Ty, Tz 表示物体在X、Y、Z轴上的平移量。
旋转分量：Rx, Ry, Rz 表示绕X、Y、Z轴的旋转角度（默认单位为弧度）。
\2. 旋转的表示方式
Halcon采用 欧拉角（Euler angles）表示旋转，并遵循右手坐标系规则：
旋转顺序：默认按 ZYX顺序（即先绕Z轴旋转Rz，再绕新Y轴旋转Ry，最后绕新X轴旋转Rx）。
旋转方向：符合右手法则（逆时针为正方向）。
\3. 位姿的参考系
坐标系定义：Halcon使用 右手坐标系，Z轴通常垂直于图像平面（向外为正方向）。
位姿变换：位姿描述的是从 物体坐标系到世界坐标系的变换（即如何将物体从局部坐标系转换到全局坐标系）。
\4. 齐次变换矩阵
位姿可转换为 4×4齐次变换矩阵 H，格式为：
其中：
R 是3×3旋转矩阵（由欧拉角计算而来）。
T 是3×1平移向量 [Tx, Ty, Tz]^T。
Halcon提供以下函数进行转换：
pose_to_hom_mat3d：将位姿转换为齐次矩阵。
hom_mat3d_to_pose：将齐次矩阵转换回位姿参数。
\5. 关键注意事项
旋转顺序的重要性：不同的旋转顺序会导致不同的结果（例如ZYX与XYZ顺序不同）。Halcon默认使用ZYX顺序，但可通过函数参数指定其他顺序（如create_pose中的Order参数）。
单位一致性：旋转角度默认以弧度为单位，需确保与平移量的单位（如毫米、米）统一。
参考点：平移是相对于坐标系原点的偏移，需明确参考坐标系。
总结
Halcon的3D位姿通过 平移+ZYX欧拉角 定义，需注意旋转顺序、右手法则及坐标系方向。对齐次变换矩阵的支持使其在三维标定、物体抓取等机器视觉任务中广泛应用。
3D图像格式常见的格式
工业3D图像格式主要用于存储和交换三维模型数据，常见的格式包括：
- STL (Stereolithography)
用途: 3D打印和快速成型。
特点: 存储三角面片信息，文件较小，但不包含颜色和材质数据。
- STEP (Standard for the Exchange of Product Data)
用途: CAD数据交换。
特点: 支持几何、拓扑和产品制造信息，文件较大但兼容性好。
- IGES (Initial Graphics Exchange Specification)
用途: CAD数据交换。
特点: 支持2D和3D数据，兼容性好，但文件较大且不支持现代CAD特性。
- OBJ (Wavefront Object)
用途: 3D图形和动画。
特点: 支持几何、材质和纹理，广泛用于3D建模和渲染。
- PLY (Polygon File Format)
用途: 3D扫描和点云数据。
特点: 支持顶点、面片和颜色信息，常用于3D扫描和点云处理。
- VRML (Virtual Reality Modeling Language)
用途: 网络3D图形。
特点: 支持交互式3D场景，适合网页应用。
- 3MF (3D Manufacturing Format)
用途: 3D打印。
特点: 包含几何、材质、颜色等信息，专为3D打印设计。
- AMF (Additive Manufacturing File Format)
用途: 3D打印。
特点: 支持复杂几何、材质和颜色，适合高精度3D打印。
- FBX (Filmbox)
用途: 3D动画和游戏开发。
特点: 支持几何、动画、材质和纹理，广泛用于游戏和影视。
- DXF (Drawing Exchange Format)
用途: CAD数据交换。
特点: 支持2D和3D数据，兼容性好，广泛用于AutoCAD。
- Parasolid
用途: CAD/CAM/CAE。
特点: 支持复杂几何和拓扑，广泛用于高端CAD系统。
- JT (Tesselation)
用途: 大型装配体可视化。
特点: 支持轻量化3D数据，适合大型装配体。
- Collada (COLLAborative Design Activity)
用途: 3D图形和游戏开发。
特点: 基于XML，支持几何、动画和材质，适合跨平台应用。
- X3D
用途: 网络3D图形。
特点: VRML的升级版，支持更复杂的3D场景和交互。
- PCD (Point Cloud Data)
用途: 点云数据处理。
特点: 专为点云数据设计，适合3D扫描和LiDAR数据。
总结
不同格式适用于不同场景，选择时需根据具体需求考虑兼容性、文件大小和功能支持。
机器视觉测量尺寸类型及应用
机器视觉能够测量的尺寸类型非常广泛，涵盖从简单几何参数到复杂三维特征的多种测量需求。以下是常见的测量类型及其应用场景：
- 基本几何尺寸
线性尺寸：长度、宽度、高度、直径、半径、厚度等。
角度：物体边缘或特征之间的夹角。
弧长：曲线或圆弧的长度。
面积：平面区域的大小（如孔洞面积、表面覆盖区域）。
- 二维轮廓与形状参数
轮廓尺寸：复杂平面形状的周长、外接矩形尺寸、不规则边缘的几何特征。
位置关系：孔位间距、边缘对齐度、特征点之间的偏移量。
同心度/同轴度：圆或圆柱的中心对齐程度（如齿轮、轴承的装配精度）。
对称性：物体左右或上下对称轴的匹配度。
- 三维尺寸与形貌
体积：通过立体视觉或结构光技术测量物体的三维体积（如包装箱、零件堆叠）。
高度/深度：表面高度差、凹陷或凸起的高度（如PCB焊点高度、芯片封装厚度）。
平面度：表面是否平整（如金属板材、玻璃面板）。
曲面曲率：复杂曲面的弯曲半径或弧度。
- 形位公差（GD&T）
圆度/圆柱度：圆形物体是否接近理想圆或圆柱。
直线度：边缘或轴线的平直程度。
平行度/垂直度：多个平面或轴线之间的相对关系。
跳动度：旋转部件的径向或轴向偏差。
- 动态尺寸
运动物体尺寸：实时测量传送带上移动物体的长度、位置或变形（如高速生产线上的零件）。
振动幅度：物体振动时的位移范围。
- 表面缺陷与微观尺寸
缺陷尺寸：划痕长度、裂纹宽度、凹坑深度等。
微观特征：电子元件的引脚间距、芯片焊点直径、微米级结构（需搭配显微镜镜头）。
- 特殊形状与定制参数
齿轮参数：齿距、齿高、模数。
螺纹参数：螺距、螺纹角度、牙型。
复杂曲线：自由曲面的关键点坐标（如汽车车身曲面、航空部件）。
- 非接触式测量优势场景
易损或柔性物体：如橡胶件、纸张、薄膜。
高温或危险环境：如熔融金属、化工品容器。
透明/反光物体：通过特殊光源（如背光、偏振光）测量玻璃厚度或镜面物体。
典型应用行业
制造业：零件装配精度、机械加工质量。
电子行业：PCB焊点检测、芯片封装尺寸。
食品包装：瓶口直径、标签位置。
医疗：药片尺寸、医疗器械表面缺陷。
物流：包裹体积测量、分拣尺寸筛选。
技术限制与注意事项
精度：受相机分辨率、镜头畸变、光照条件影响（通常精度可达微米级）。
校准：需定期校准系统以保持准确性。
算法复杂度：复杂形状测量需要定制化图像处理算法。
通过结合高分辨率相机、多角度光源和智能算法，机器视觉能够高效完成传统接触式测量难以实现的复杂任务，同时实现自动化、高精度和大批量检测。
3D中深度图和彩色图的区别
在机器视觉3D中，深度图和彩色图是两种不同的图像类型，主要区别如下：
- 信息类型
深度图：记录每个像素点到相机的距离，通常以灰度图表示，亮度越高表示距离越近。
彩色图：记录场景的颜色信息，通常为RGB格式，包含红、绿、蓝三个通道。
- 数据格式
深度图：单通道图像，每个像素值代表距离。
彩色图：三通道图像，每个像素值代表颜色强度。
- 应用场景
深度图：用于3D重建、物体检测、避障等需要距离信息的任务。
彩色图：用于图像识别、场景理解等需要颜色信息的任务。
- 获取方式
深度图：通过深度相机、激光雷达或立体视觉技术获取。
彩色图：通过普通RGB相机获取。
- 分辨率
深度图：分辨率通常较低，尤其是基于立体视觉或ToF技术的深度图。
彩色图：分辨率较高，细节更丰富。
- 处理复杂度
深度图：处理相对简单，主要涉及几何计算。
彩色图：处理复杂，涉及颜色空间转换、特征提取等。
总结
深度图：提供几何信息，适用于3D感知任务。
彩色图：提供颜色信息，适用于图像识别和场景理解。
两者结合可提升机器视觉系统的感知能力。
2D面阵相机和线扫相机的区别
2D面阵相机和线扫相机是工业视觉系统中常用的两种相机类型，各有其特点和应用场景。
2D面阵相机
特点：
成像方式：通过二维传感器一次性捕捉整个场景的图像。
分辨率：分辨率由传感器的像素数决定，常见的有百万像素到几千万像素。
帧率：帧率较高，适合拍摄动态场景。
应用场景：广泛应用于静态或低速运动物体的检测、定位、识别等，如电子产品检测、二维码读取等。
优点：
成像速度快，适合动态场景。
结构简单，易于集成。
缺点：
分辨率受限于传感器像素数。
对高速运动物体的捕捉能力有限。
线扫相机
特点：
成像方式：通过单行传感器逐行扫描物体，适合连续运动物体的成像。
分辨率：分辨率由传感器的像素数和扫描行数决定，可实现高分辨率成像。
帧率：帧率较低，但通过连续扫描可实现高分辨率图像。
应用场景：适用于高速运动物体的检测，如印刷品检测、纺织品检测等。
优点：
可实现高分辨率成像。
适合高速运动物体的连续扫描。
缺点：
成像速度较慢，不适合动态场景。
系统复杂，集成难度较高。
选择依据
物体运动速度：高速运动物体适合线扫相机，低速或静态物体适合2D面阵相机。
分辨率需求：高分辨率需求场景适合线扫相机，一般分辨率需求适合2D面阵相机。
系统集成复杂度：2D面阵相机结构简单，易于集成；线扫相机系统复杂，集成难度较高。
根据具体需求选择合适的相机类型，以达到最佳的成像效果和系统性能。
3D与2D机器视觉机械臂引导的区别
3D与2D机器视觉在机械臂引导中的主要区别如下：
- 数据维度
2D视觉：仅处理平面图像，提供X、Y坐标信息，无法获取深度（Z轴）数据。
3D视觉：处理三维空间数据，提供X、Y、Z坐标及物体的姿态信息。
- 应用场景
2D视觉：适用于平面定位、简单物体识别等场景，如二维码读取、平面分拣。
3D视觉：适用于复杂场景，如堆叠物体识别、三维定位、高精度装配等。
- 精度与复杂度
2D视觉：精度受限于平面图像，无法处理高度变化，算法相对简单。
3D视觉：精度更高，能处理复杂空间关系，但算法复杂，计算量更大。
- 硬件需求
2D视觉：仅需普通工业相机和光源。
3D视觉：需要深度相机、激光扫描仪等设备，成本较高。
- 处理速度
2D视觉：处理速度快，适合高速生产线。
3D视觉：处理速度较慢，但随着技术进步，速度正在提升。
- 环境适应性
2D视觉：对光照、背景敏感，适应性较差。
3D视觉：受光照影响较小，适应性更强。
- 成本
2D视觉：成本较低，适合预算有限的项目。
3D视觉：成本较高，适合高精度需求的项目。
总结
2D视觉：适合简单、平面任务，成本低、速度快。
3D视觉：适合复杂、三维任务，精度高、适应性强，但成本高、速度较慢。
选择2D还是3D视觉取决于具体应用需求和预算。
更多推荐
7
0- 0
已为社区贡献1条内容
所有评论(0)
