毕业设计题目：基于STM32单片机的纱管图像识别系统设计

1. 系统概述

目标：采用STM32单片机结合图像处理技术，实现纺织行业纱管（纱线卷轴）的自动识别与分类，完成颜色识别、缺陷检测、条码读取等功能，提升纺织生产线的自动化水平。

---

2. 系统架构

采用"图像采集→预处理→特征提取→决策输出"分层架构：

1. 图像采集层

   • 工业相机：OV5640（500万像素，自动对焦）

   • 光源系统：环形LED补光灯（6500K色温）

   • 触发机制：光电传感器（检测纱管到位）

2. 处理层（STM32核心）

   • 图像缓存：外扩SRAM（IS62WV51216）

   • 算法加速：STM32F4系列（带DSP指令集）

   • 实时操作系统：FreeRTOS任务调度

3. 识别算法层

   • 颜色分类：RGB→HSV空间转换

   • 缺陷检测：边缘检测（Sobel算子简化版）

   • 条码识别：基于二值化的区域定位

4. 输出层

   • 串口输出分类结果（连接PLC）

   • TFT液晶屏显示实时图像

   • 声光报警（缺陷品提示）

---

3. 核心功能模块

1. 图像预处理

   • 自动白平衡（灰度世界算法）

   • 中值滤波（3×3窗口）

   • 感兴趣区域（ROI）裁剪

2. 特征提取

   • 颜色特征：直方图统计

   • 几何特征：长宽比/圆度计算

   • 纹理特征：灰度共生矩阵简化版

3. 分类决策

   • 阈值分类法（预设颜色HSV范围）

   • 模板匹配（标准纱管图像库）

4. 系统校准

   • 亮度自适应调整（PID控制LED）

   • 几何畸变校正（棋盘格标定）

---

4. 关键技术实现

1. 资源优化技术

   • 图像降采样（VGA→QVGA）

   • 查表法（LUT）加速HSV转换

   • 汇编优化关键算法

2. 实时性保障

   • DMA传输图像数据

   • 双缓冲机制（采集/处理并行）

3. 抗干扰设计

   • 防抖动触发（硬件消抖电路）

   • 抗反光处理（偏振片选配）

---

5. 硬件设计要点

1. 主控选型

   • STM32F407VGT6（带FPU和DSP）

   • STM32H743VIT6（高性能版）

2. 图像处理外设

   • DCMI接口连接摄像头

   • LTDC接口驱动液晶屏

3. 工业接口

   • RS485连接PLC

   • 光电隔离I/O（24V工业电平）

---

6. 部署方案

1. 产线安装

   • 相机距纱管30-50cm

   • 45°斜角拍摄（避免顶端反光）

2. 系统组网

   图表

   代码

3. 光照方案

   • 同轴光源（检测表面缺陷）

   • 漫反射光源（颜色识别）

---

7. 性能指标

参数	指标
处理速度	200ms/帧（QVGA分辨率）
识别准确率	颜色＞98%，缺陷＞95%
工作距离	20-80cm可调
环境适应性	照度1000-10000lux

---

8. 扩展功能

1. 深度学习移植

   • 量化后的CNN模型（如Tiny-YOLO）

2. 数据追溯

   • SD卡存储图像日志

   • 生产批次关联

3. 远程监控

   • 4G模块上传数据

---

9. 创新点

1. 嵌入式轻量化

   • 在MCU实现传统需工控机的功能

2. 多特征融合

   • 结合颜色/几何/纹理综合判断

3. 即插即用

   • 自适应不同纱管规格

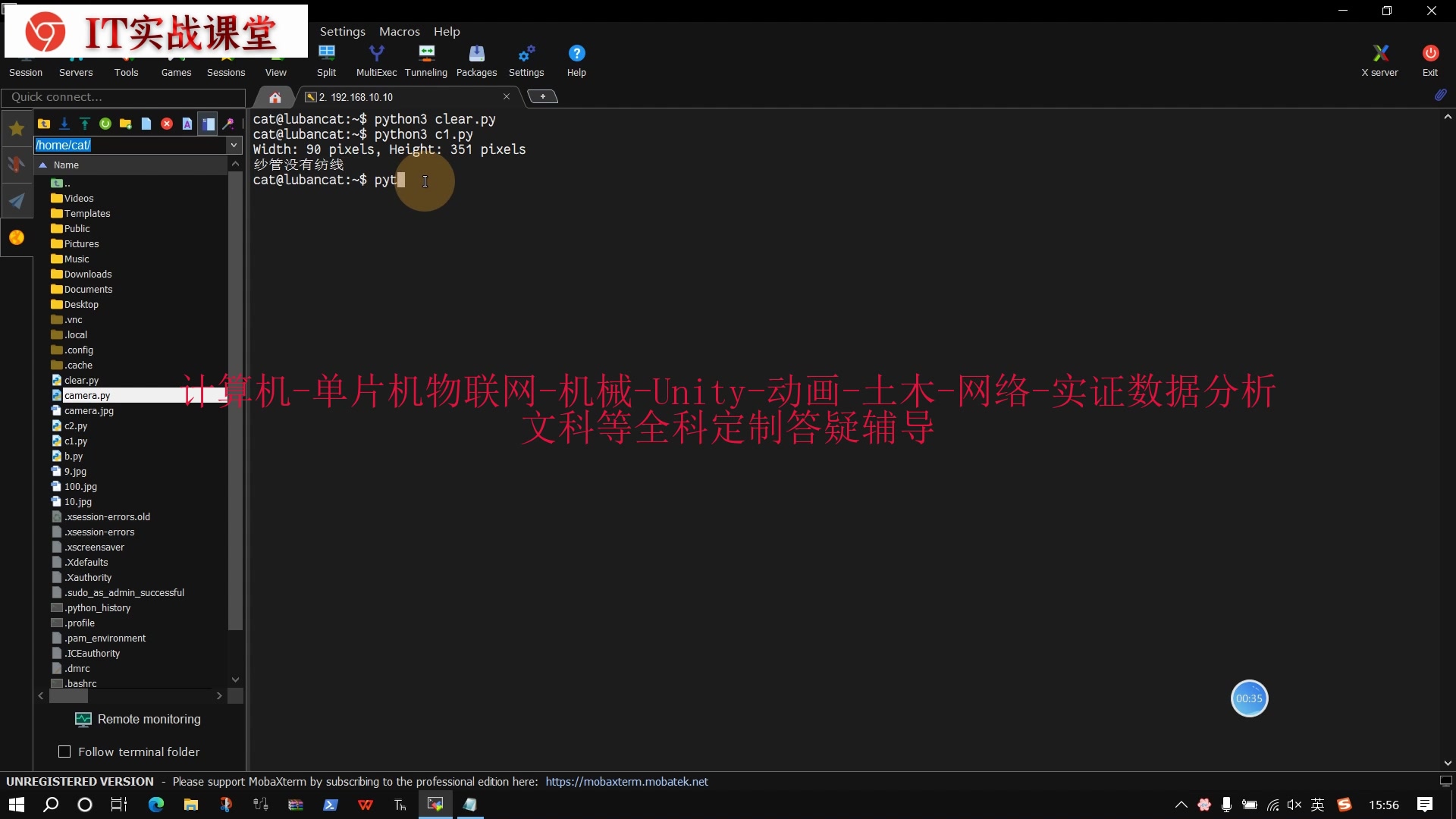

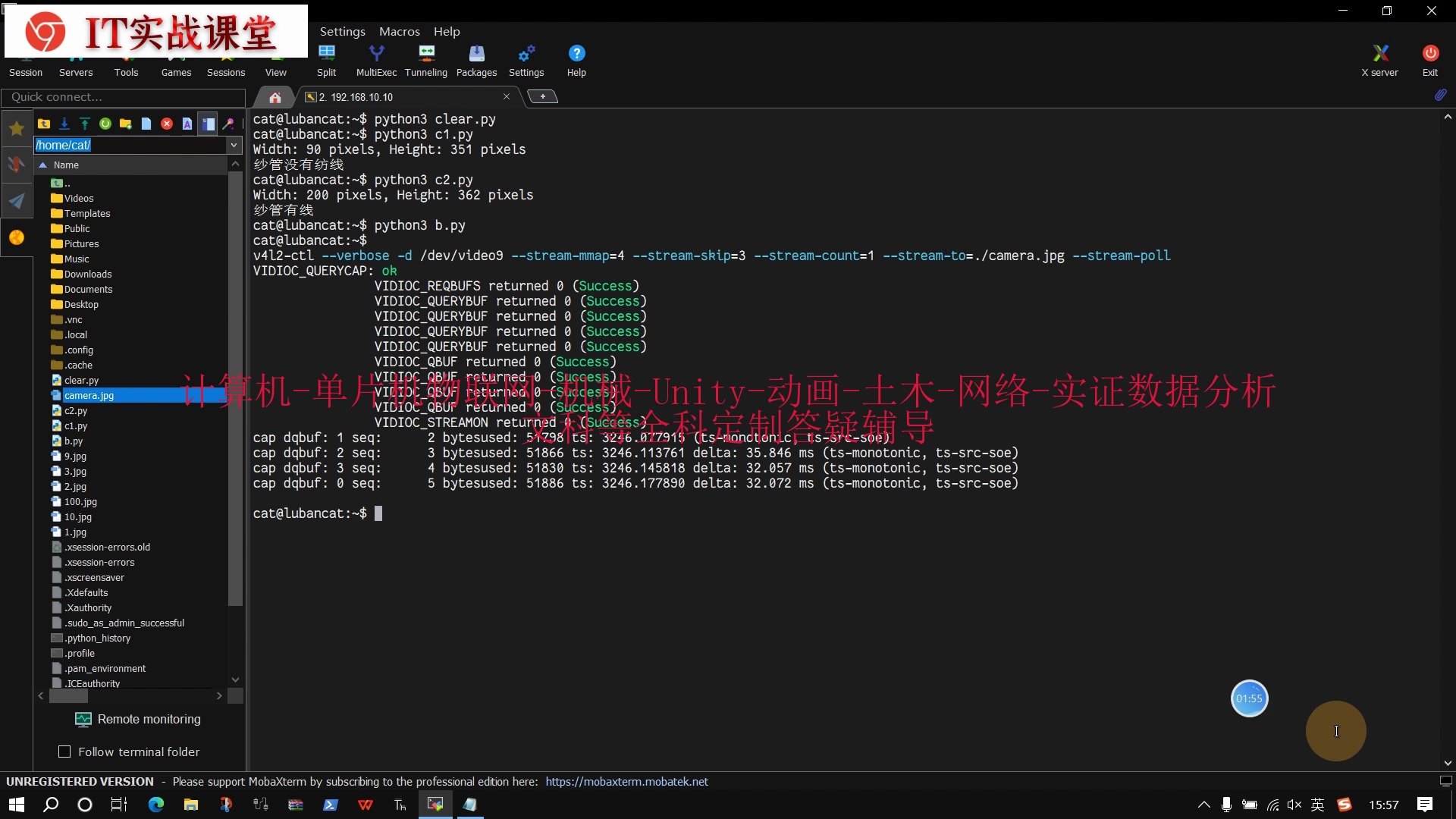

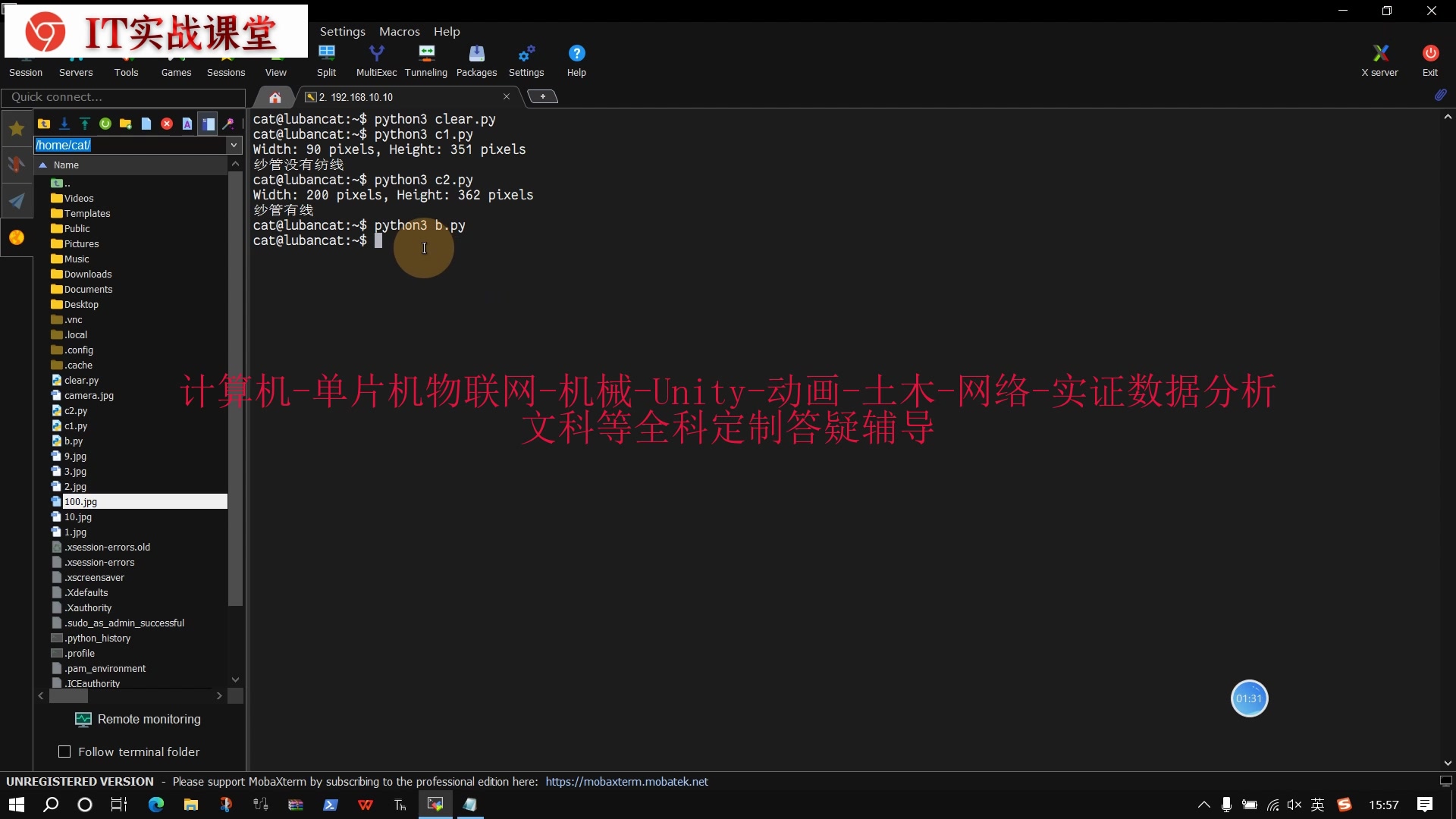

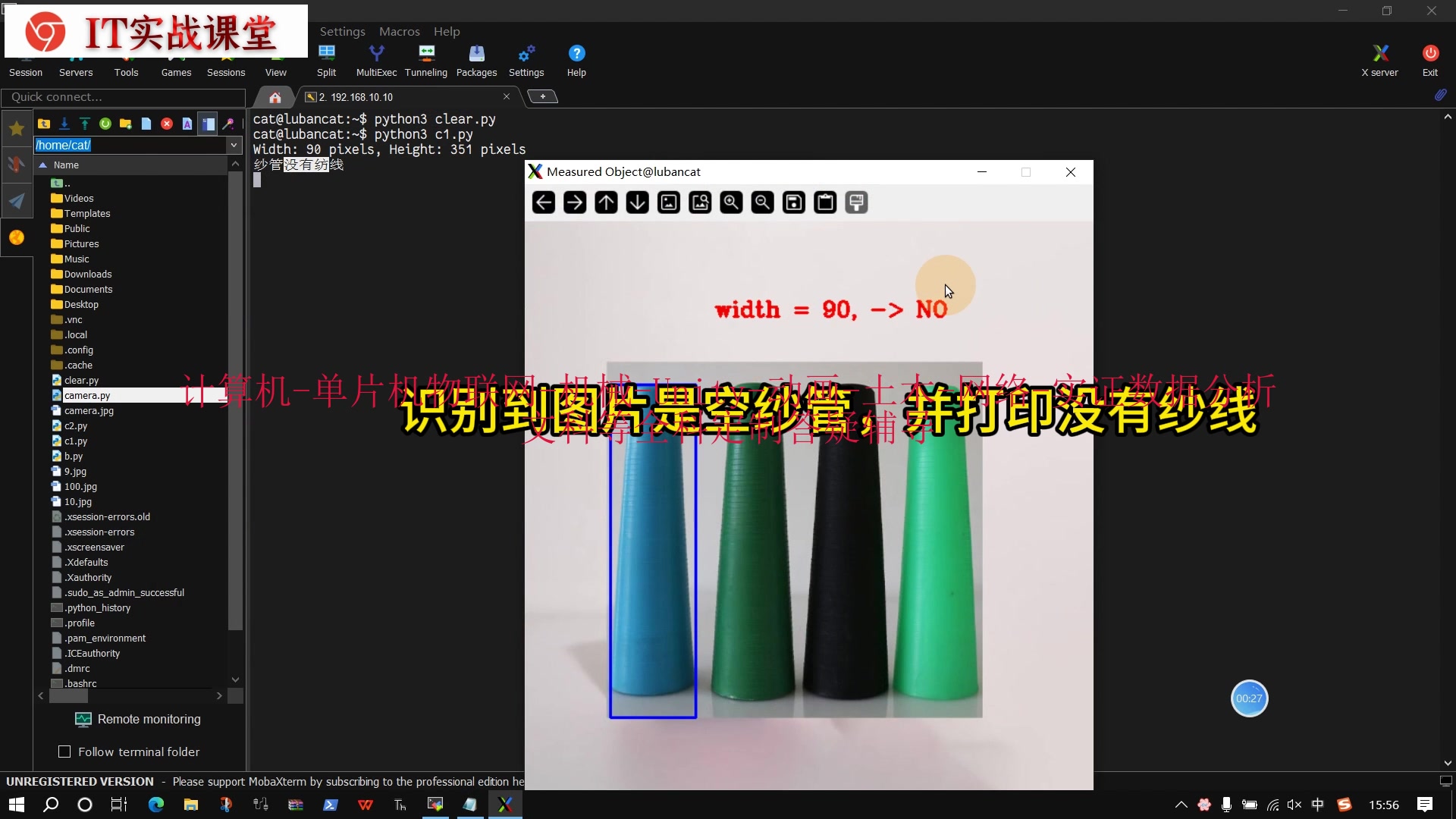

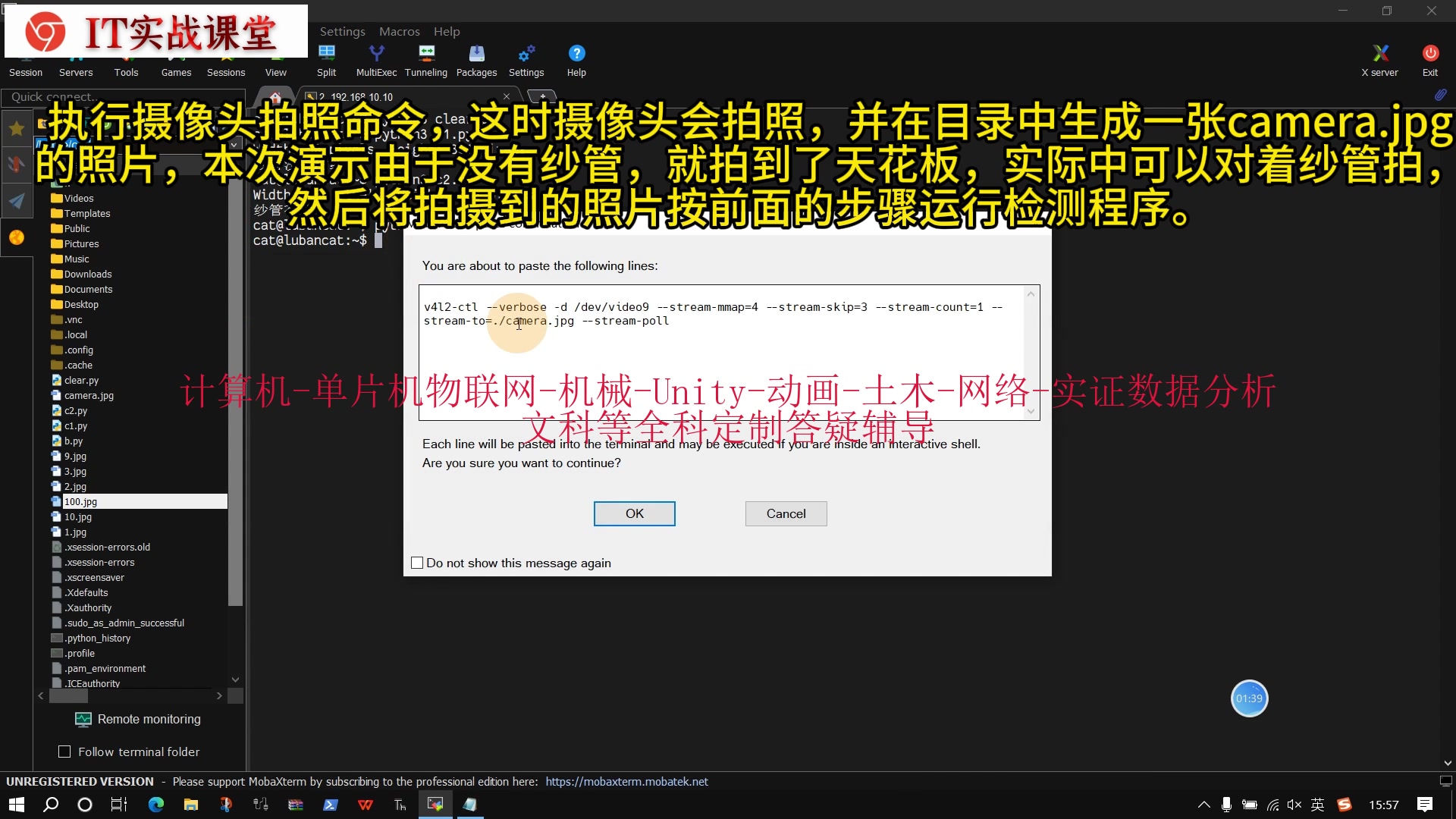

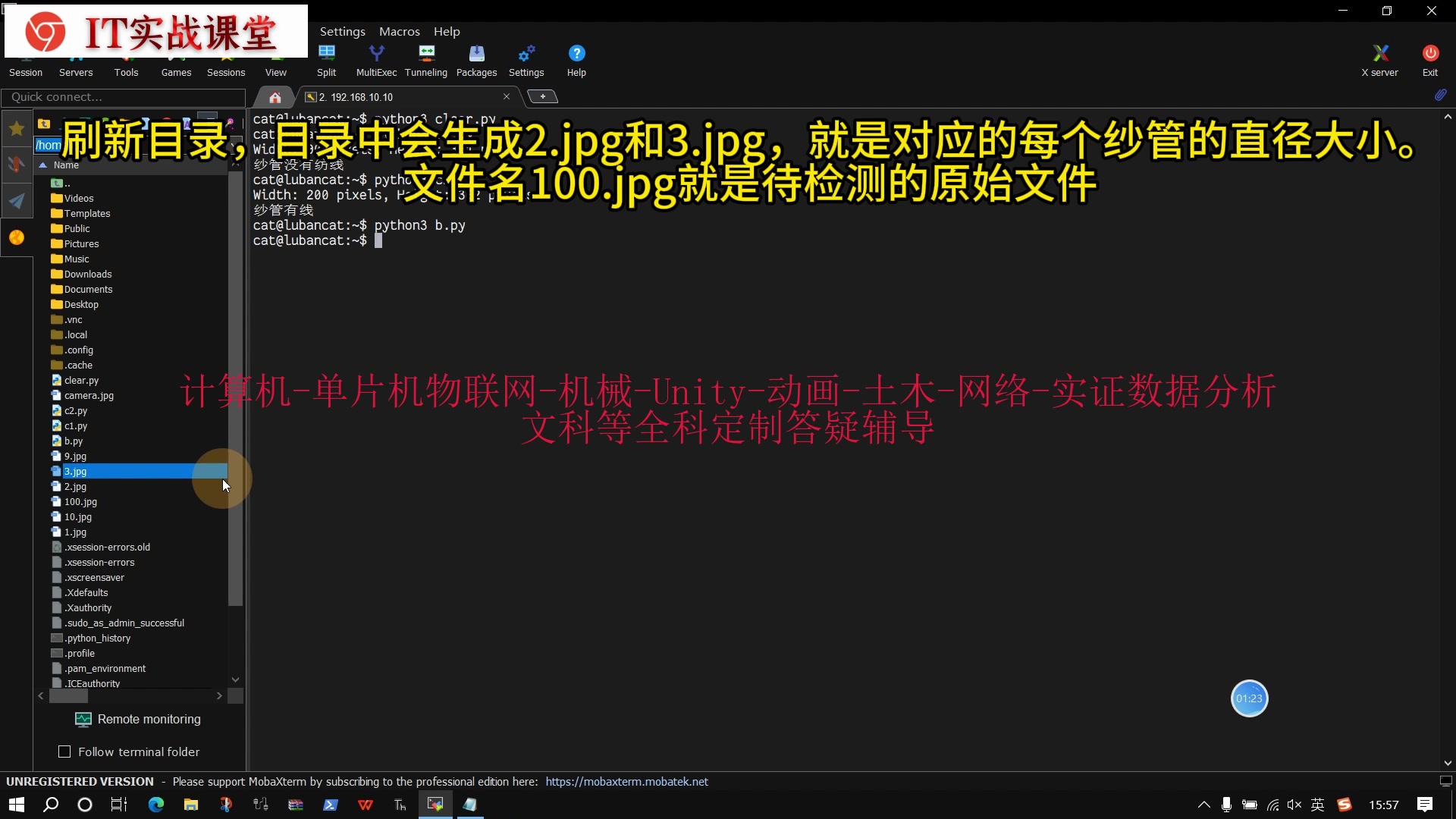

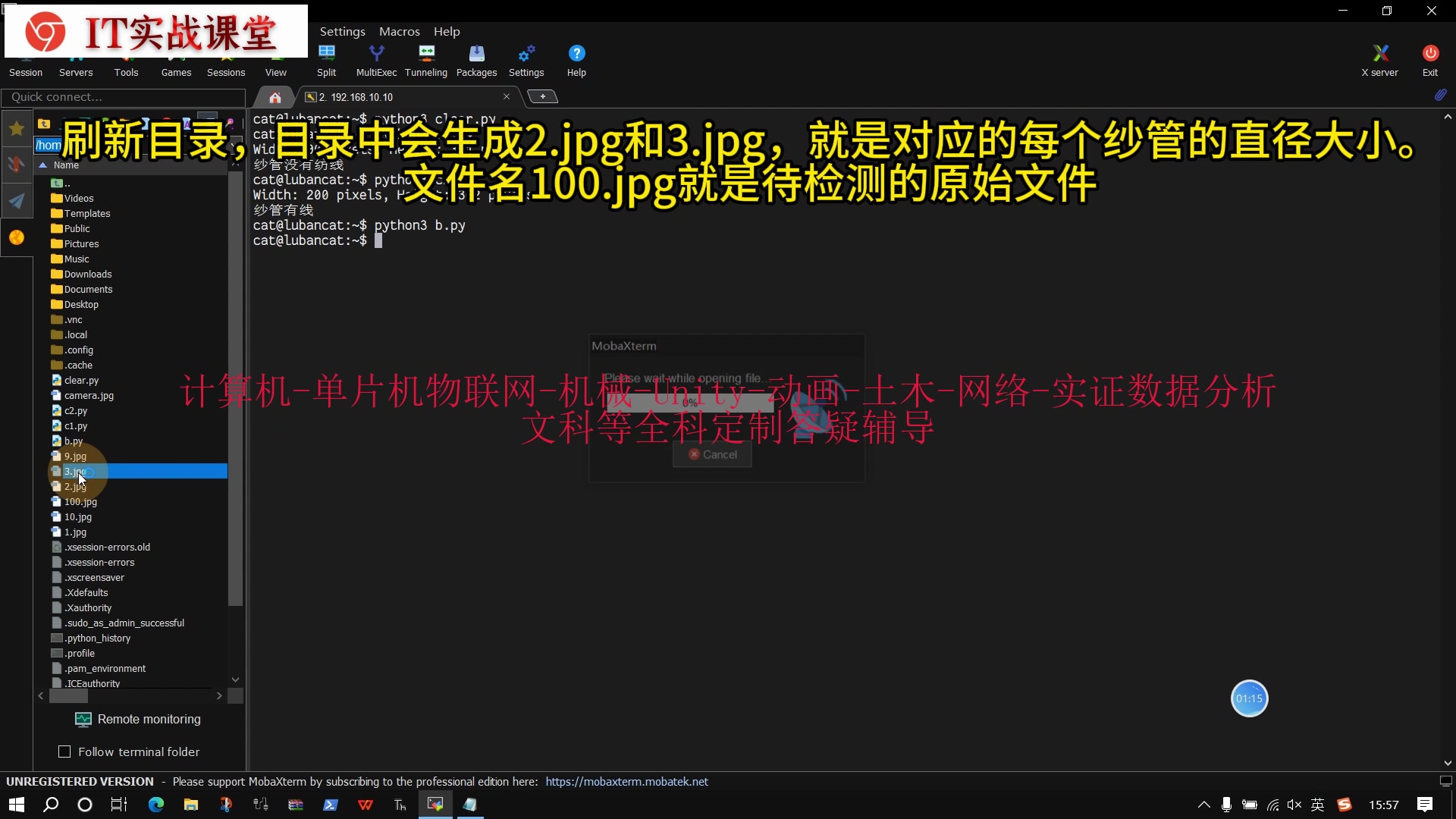

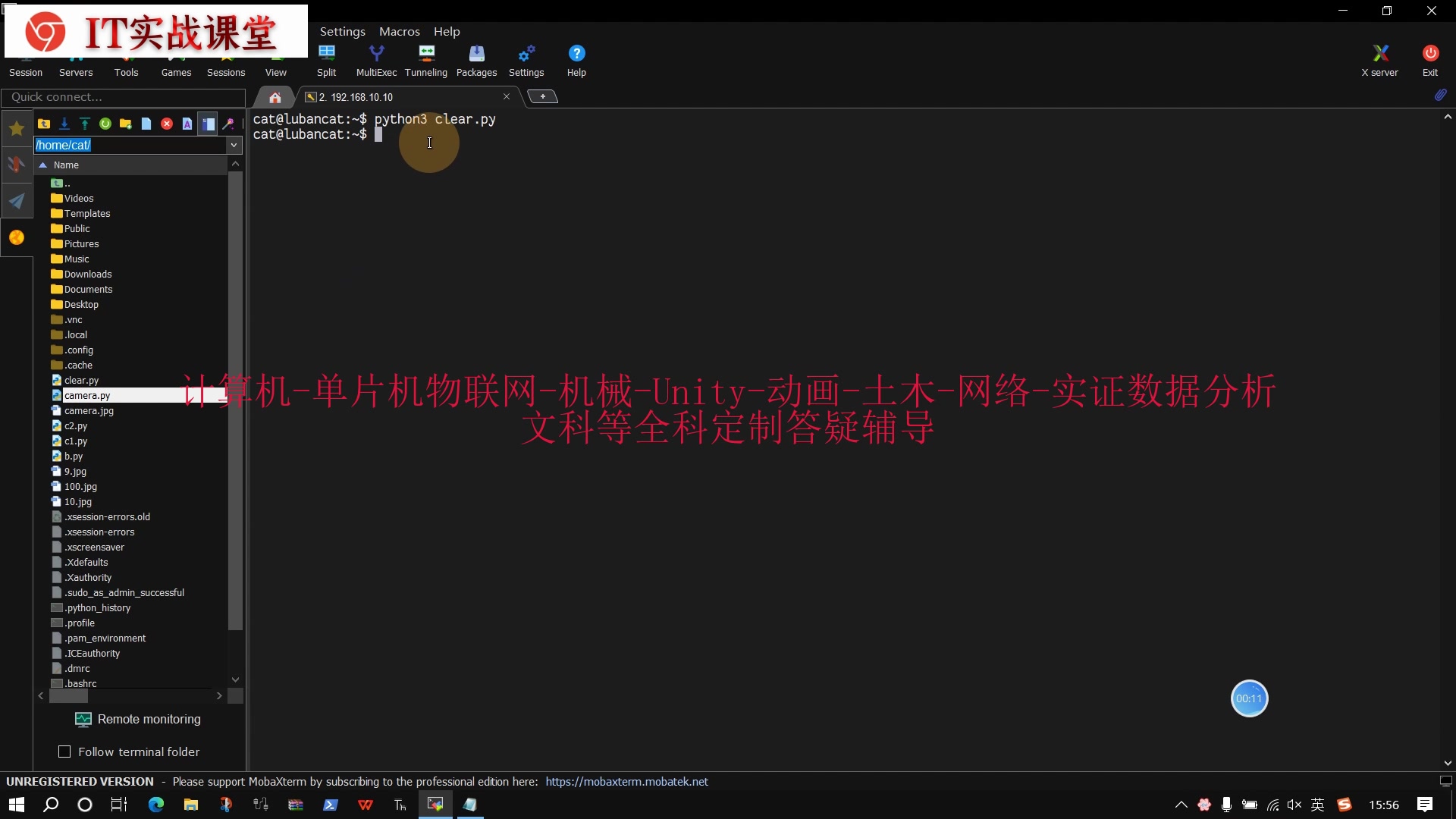

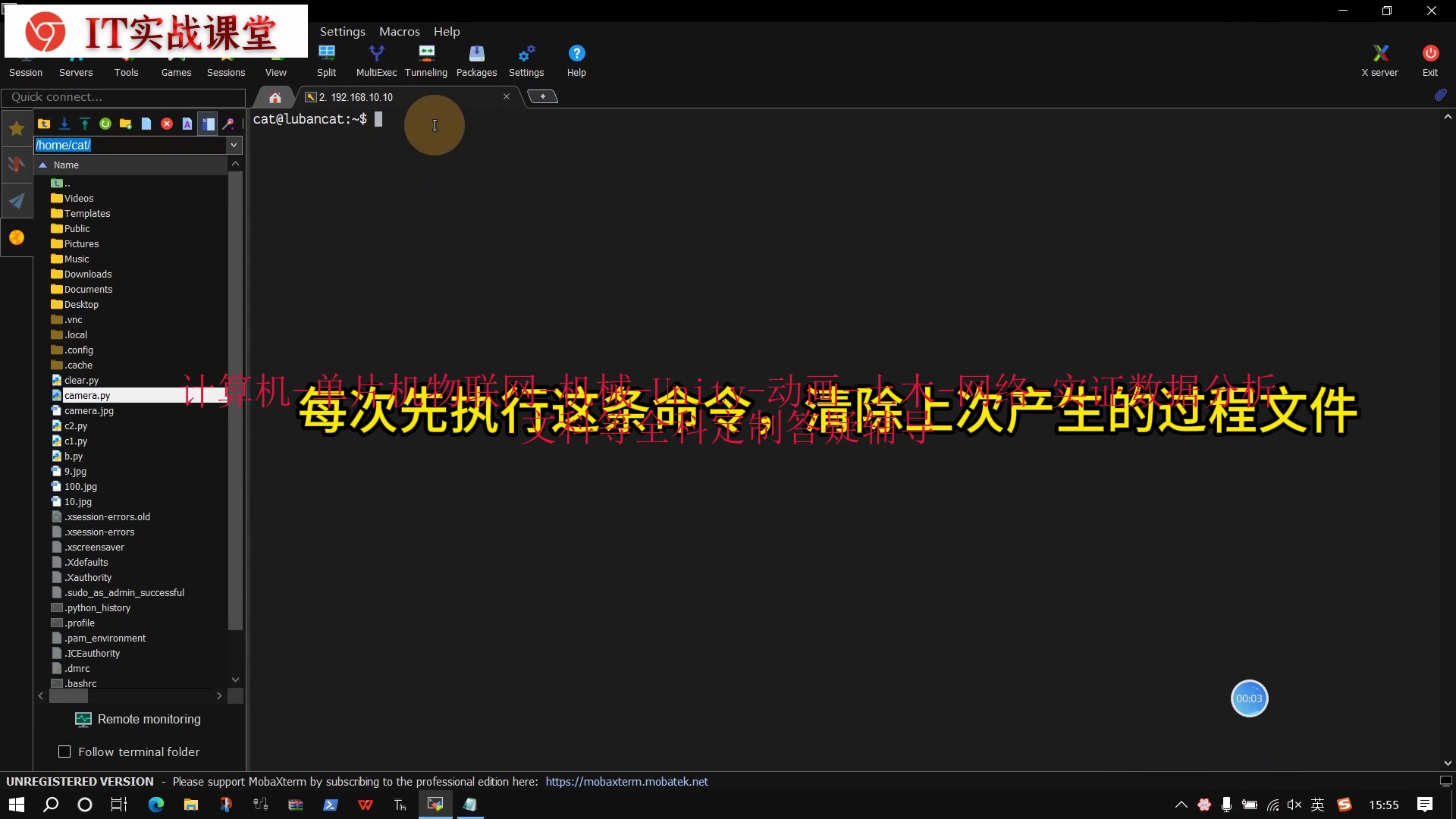

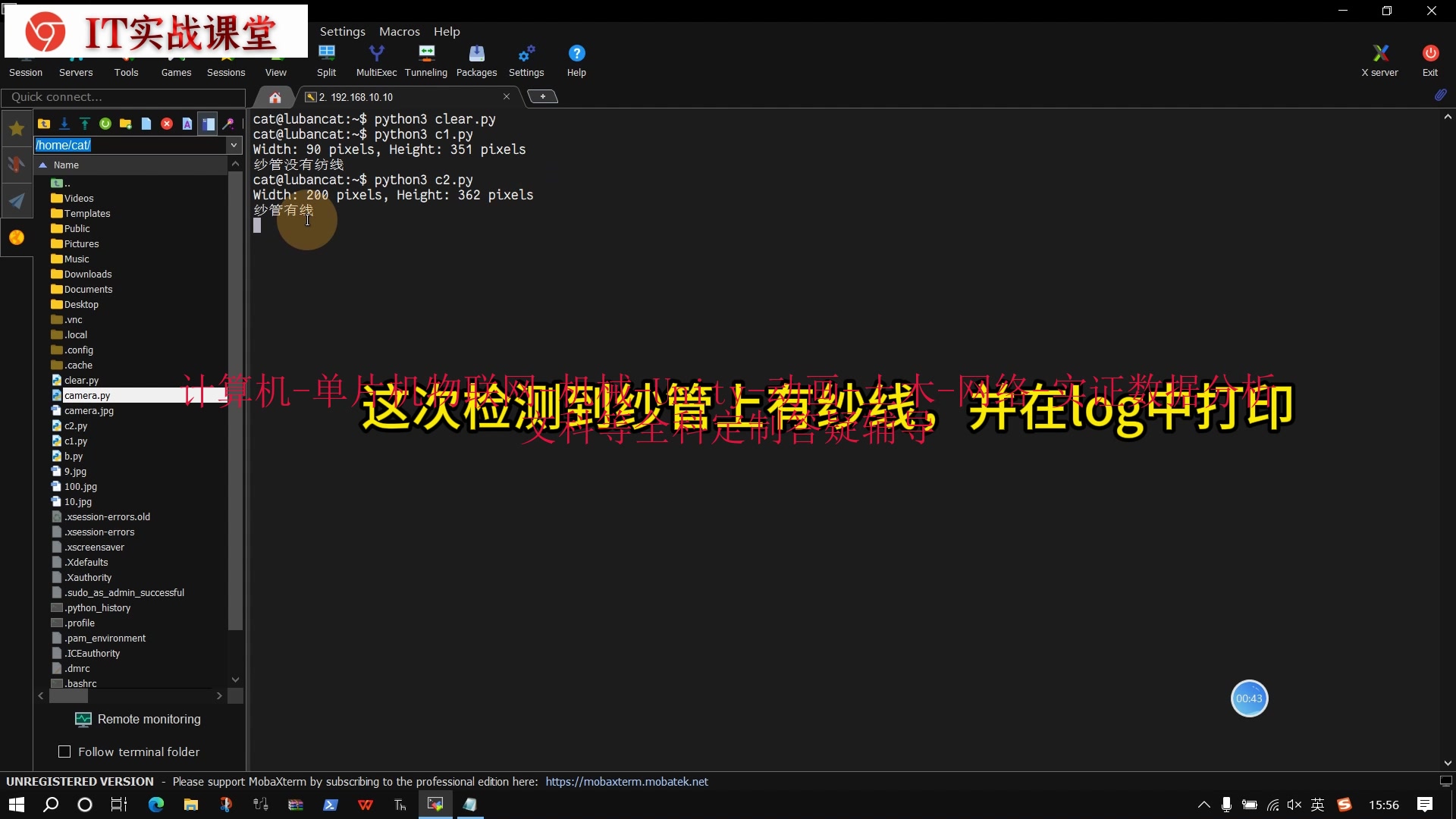

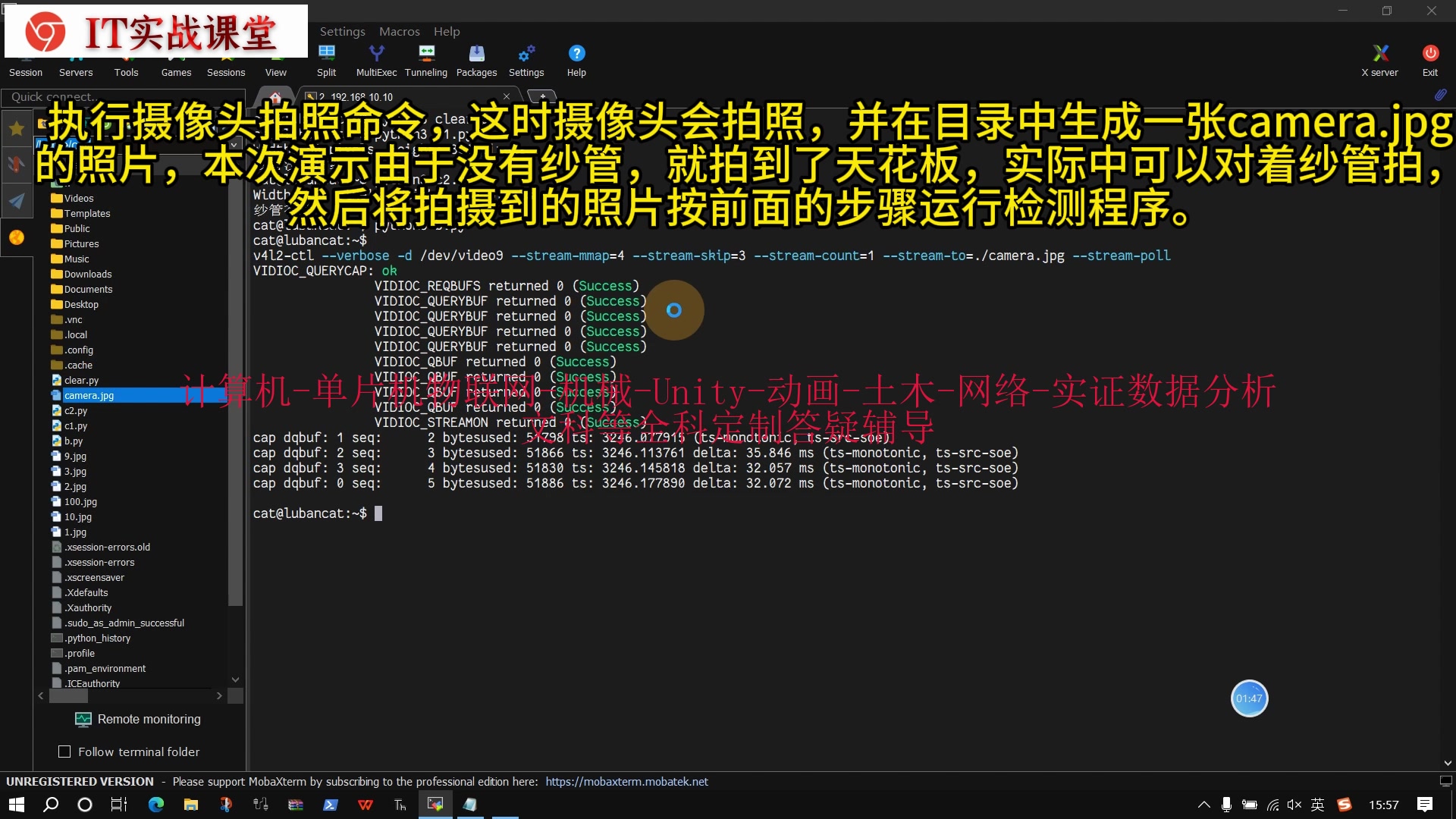

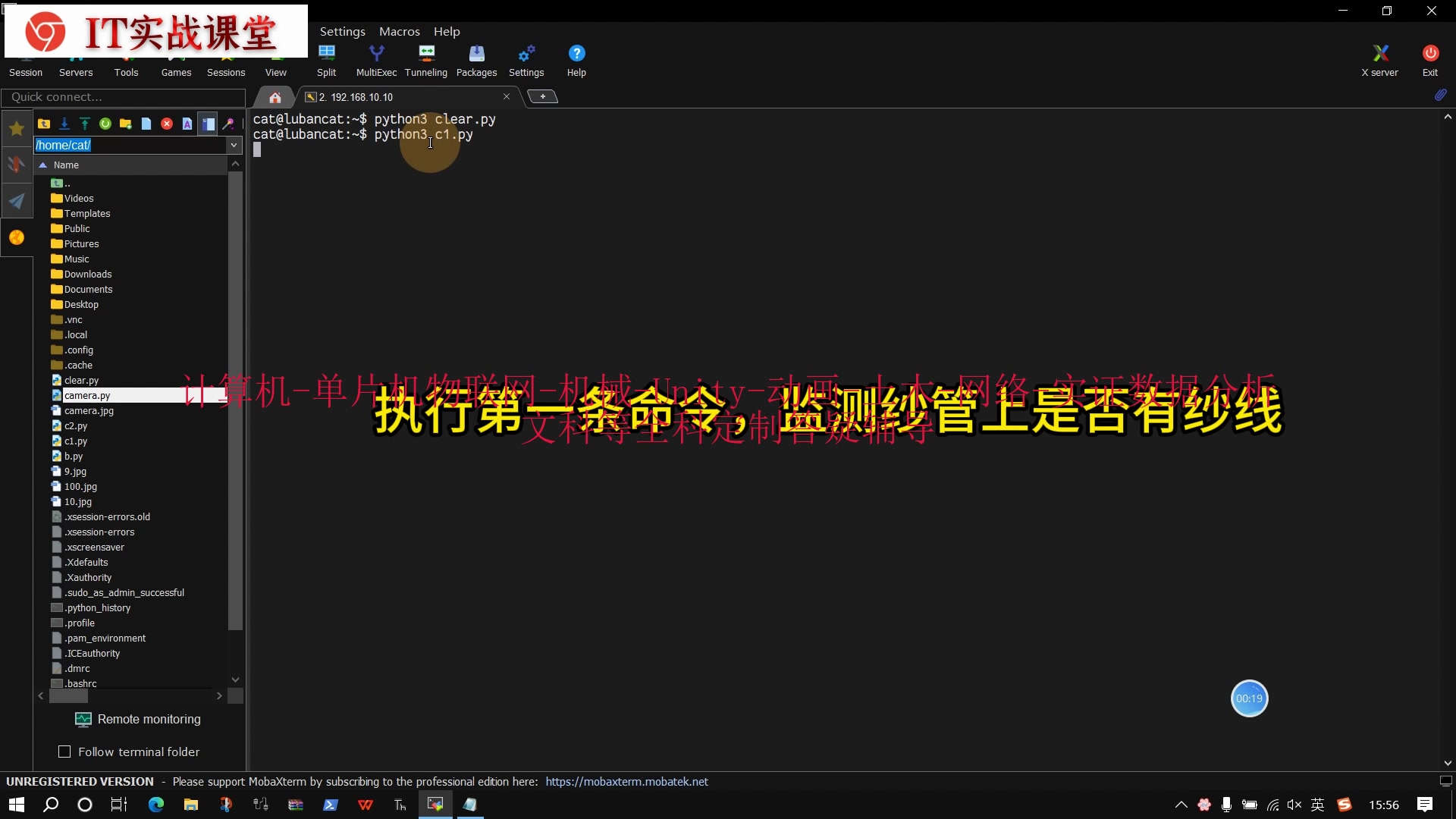

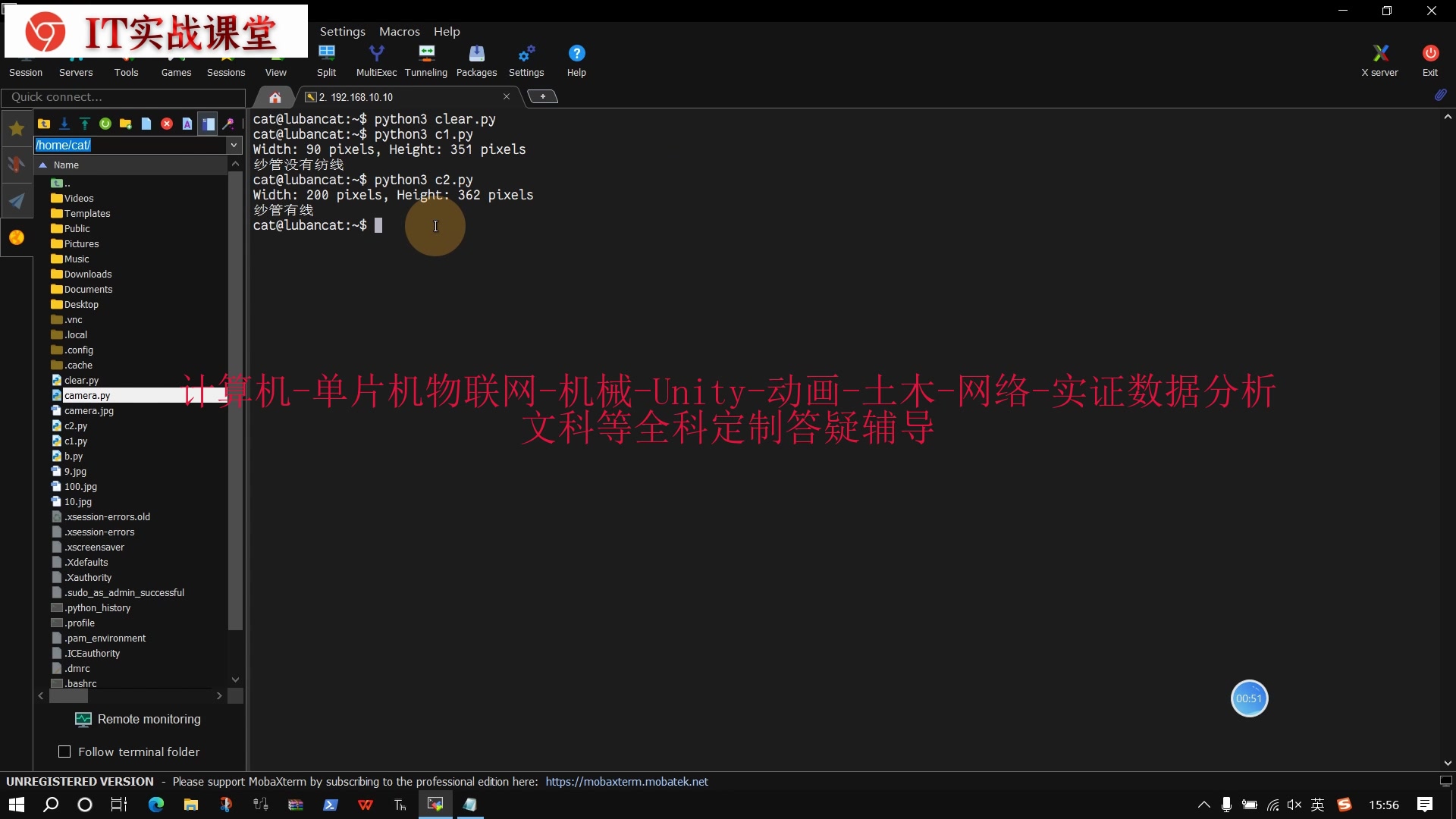

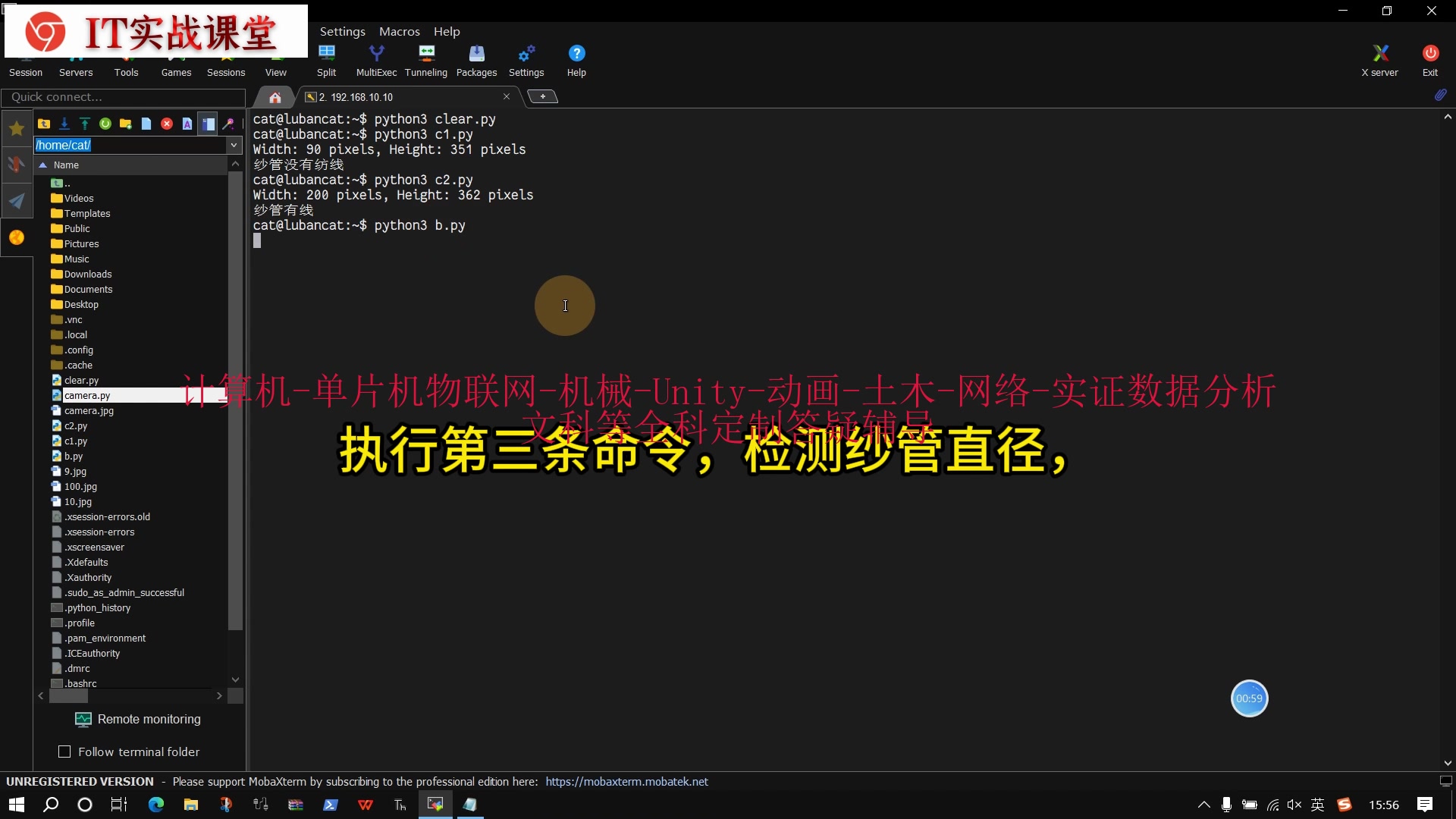

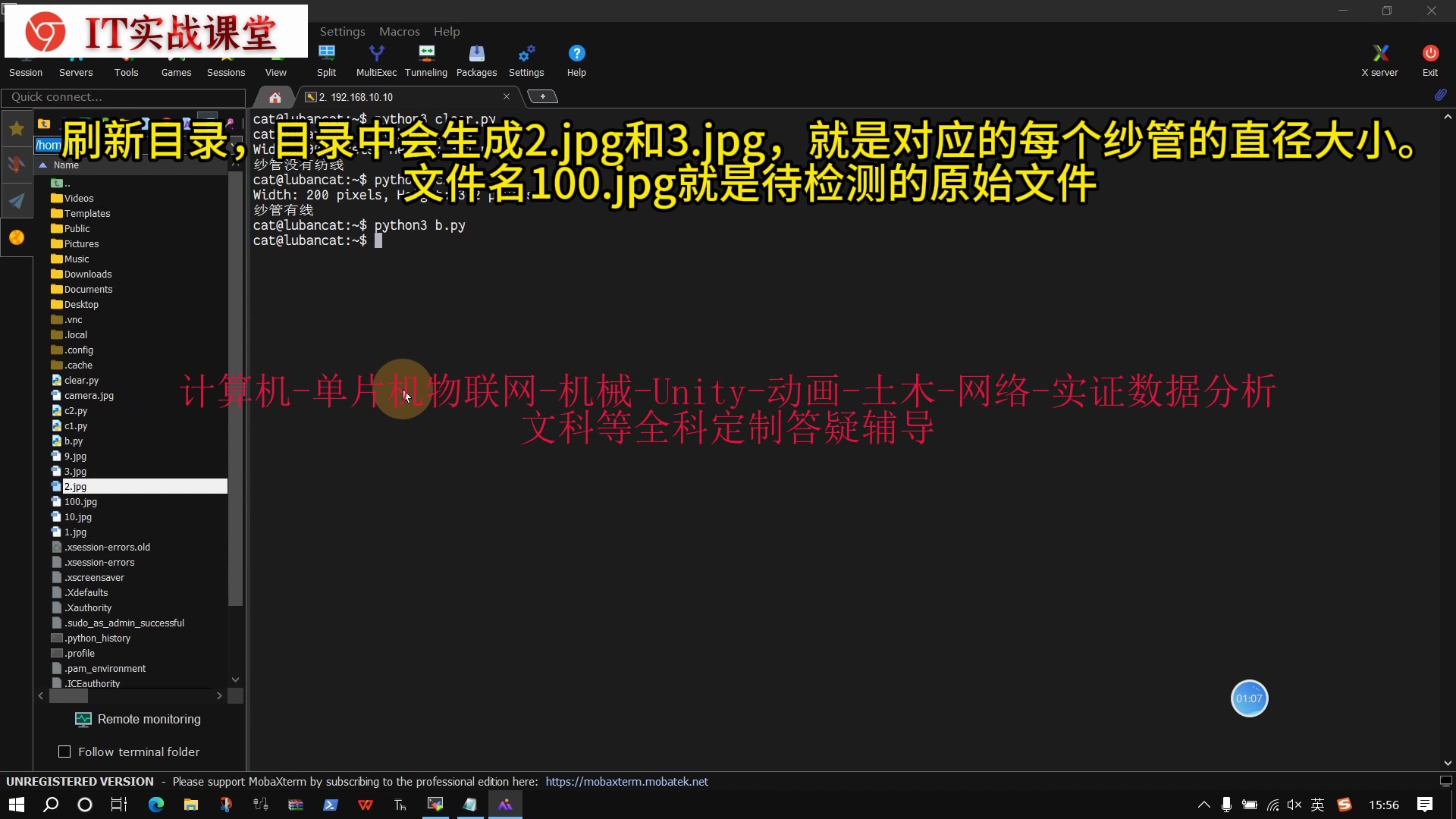

运行结果展示：
