毕业设计题目：STM32单片机车牌识别摄像头图像识别系统设计

1. 总体设计框架

1.1 系统框图

text

[摄像头] → [图像采集] → [图像预处理] → [车牌定位] → [字符分割] → [字符识别] → [输出结果]
              (STM32)       (算法处理)      (边缘检测)     (二值化)      (OCR/模板匹配)   (LCD/串口)

---

2. 硬件设计

2.1 核心硬件选型

• 主控芯片：STM32F4/F7/H7系列（需支持DCMI接口和足够算力，如STM32F407ZGT6）

• 摄像头模块：OV7670（带FIFO缓存）或更高性能的OV5640（需硬件JPEG支持）

• 显示模块：TFT-LCD屏（用于实时显示图像及识别结果）

• 通信模块：ESP8266（Wi-Fi传输识别结果）或HC-05（蓝牙传输）

• 辅助模块：按键输入、LED状态指示、SD卡存储（可选）

2.2 硬件连接设计

• 摄像头DCMI接口连接STM32

• LCD通过FSMC或SPI接口连接

• 串口/UART用于调试和通信

---

3. 软件设计

3.1 开发环境

• IDE：Keil MDK或STM32CubeIDE

• 库支持：HAL库/标准库 + OpenMV轻量级算法库（可选）

3.2 软件流程图

1. 初始化：摄像头、LCD、外设

2. 图像采集：通过DCMI中断/DMA传输

3. 图像处理：

   • 预处理：灰度化、高斯滤波、边缘检测（Sobel/Canny）

   • 车牌定位：颜色分割（HSV模型）或形态学处理（开闭运算）

   • 字符分割：垂直投影法/连通域分析

   • 字符识别：模板匹配或轻量级CNN（如SqueezeNet移植）

4. 结果输出：LCD显示 + 串口上传至PC

3.3 关键算法实现

• 车牌定位：基于颜色特征（蓝色/黄色车牌）或纹理特征

• 字符识别：

  • 传统方法：特征提取 + KNN分类器

  • 深度学习方法：TensorFlow Lite微模型（需STM32Cube.AI支持）

---

4. 功能模块分解

4.1 图像采集模块

• 配置摄像头寄存器（SCCB协议）

• 设置DCMI DMA传输减少CPU负载

4.2 图像处理模块

• 优化策略：固定点数运算替代浮点、查表法加速

4.3 通信模块

• 串口协议设计（如自定义帧头+校验）

---

5. 测试与验证

5.1 测试方案

• 功能测试：不同光照条件下车牌识别率

• 性能测试：单帧处理时间（目标≤500ms）

• 鲁棒性测试：倾斜、污损车牌处理

5.2 预期指标

• 识别准确率：≥85%（简单场景）

• 分辨率支持：至少320×240

---

6. 论文结构建议（毕业设计文档）

1. 绪论：研究背景与意义

2. 方案论证：硬件选型对比

3. 系统设计：软硬件详细实现

4. 算法分析：车牌定位与识别算法对比实验

5. 测试结果：数据表格+折线图分析

6. 总结与展望：优化方向（如引入NPU加速）

---

7. 扩展优化方向

• 增加GPS模块记录车辆位置

• 移植FreeRTOS实现多任务调度

• 低功耗设计（车牌识别触发唤醒）

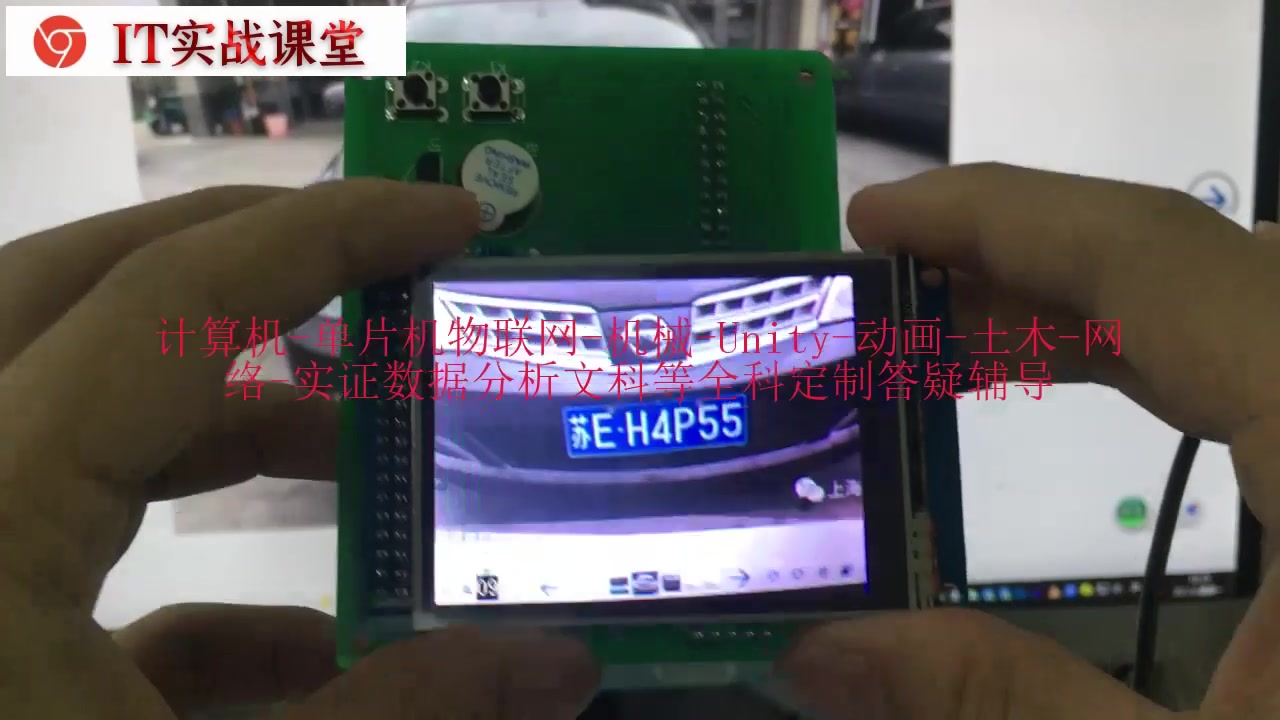

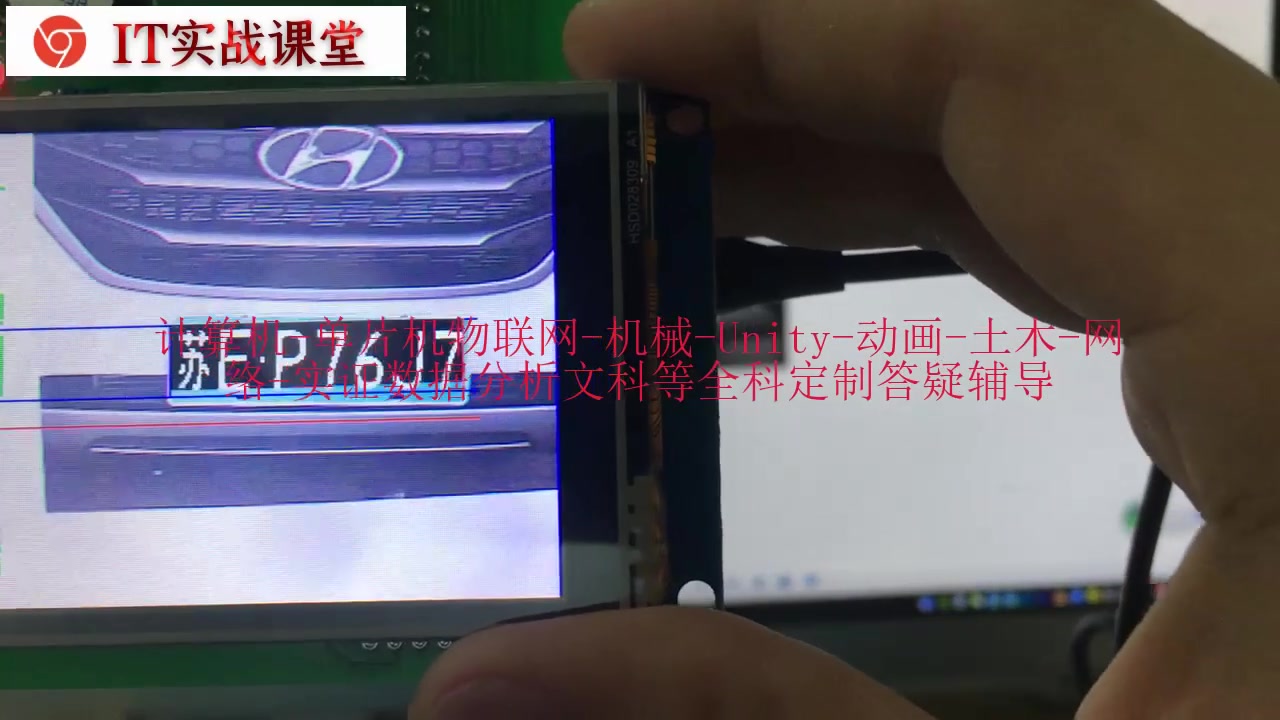

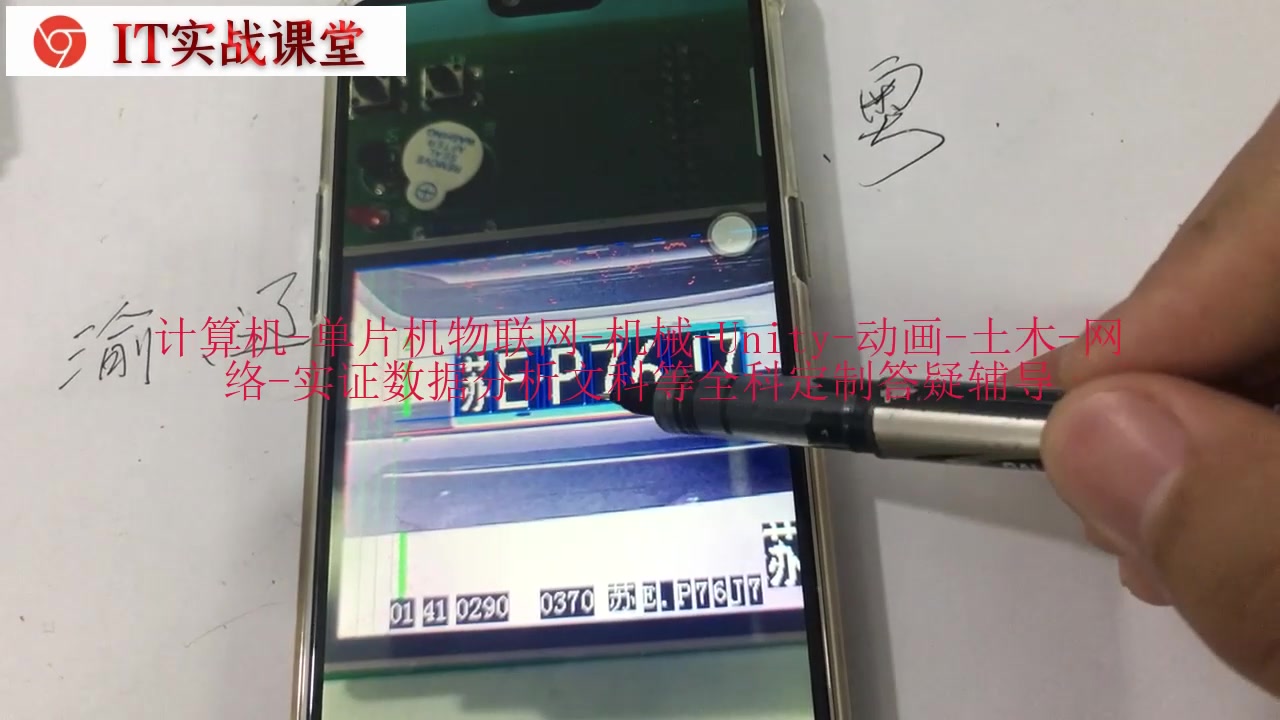

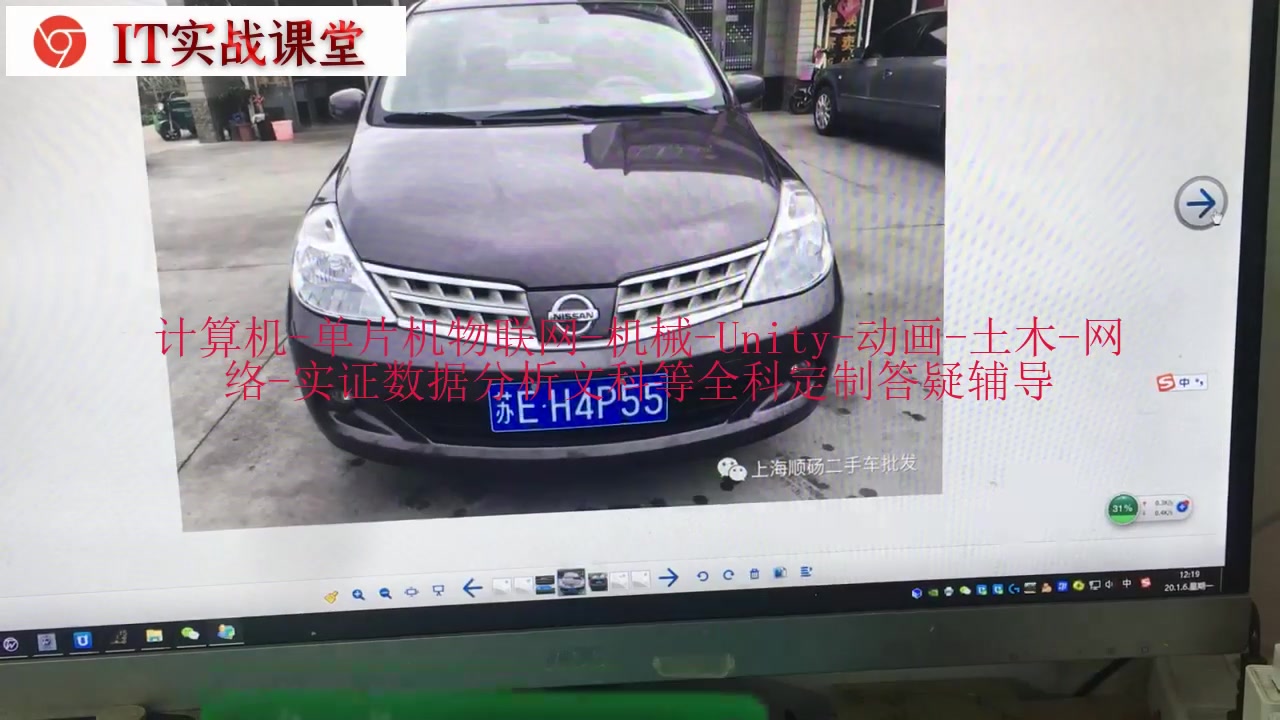

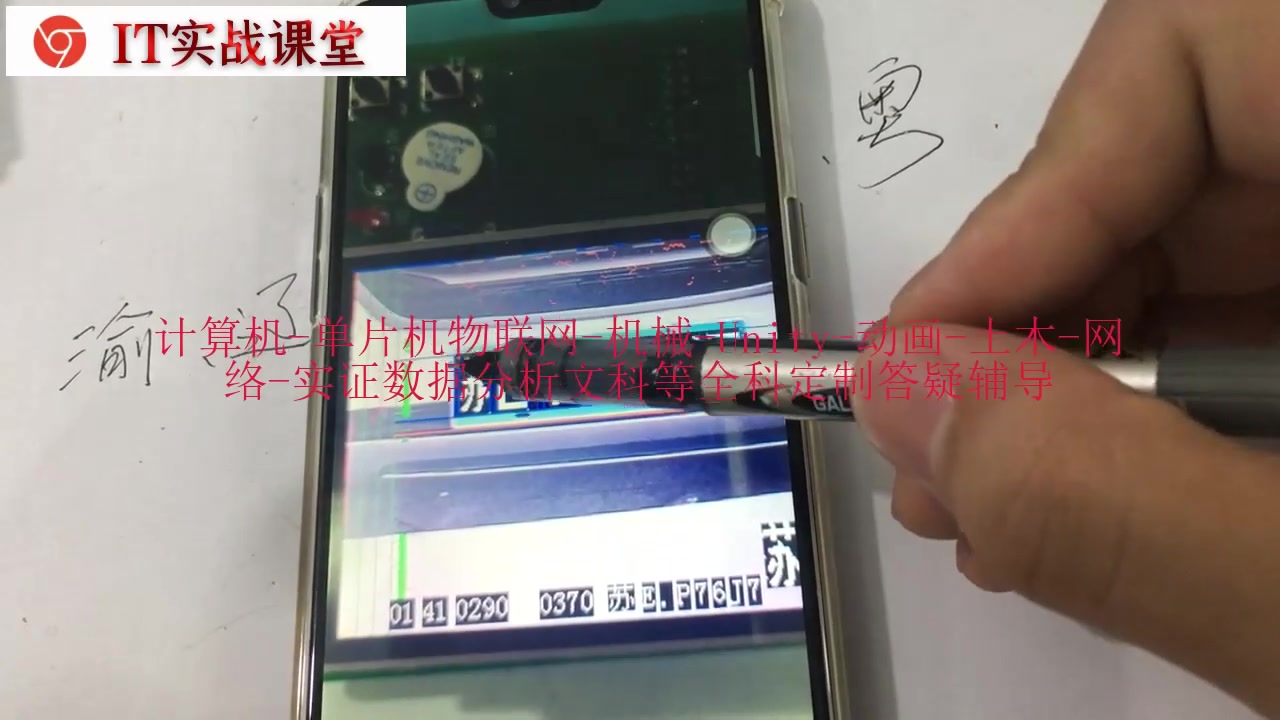

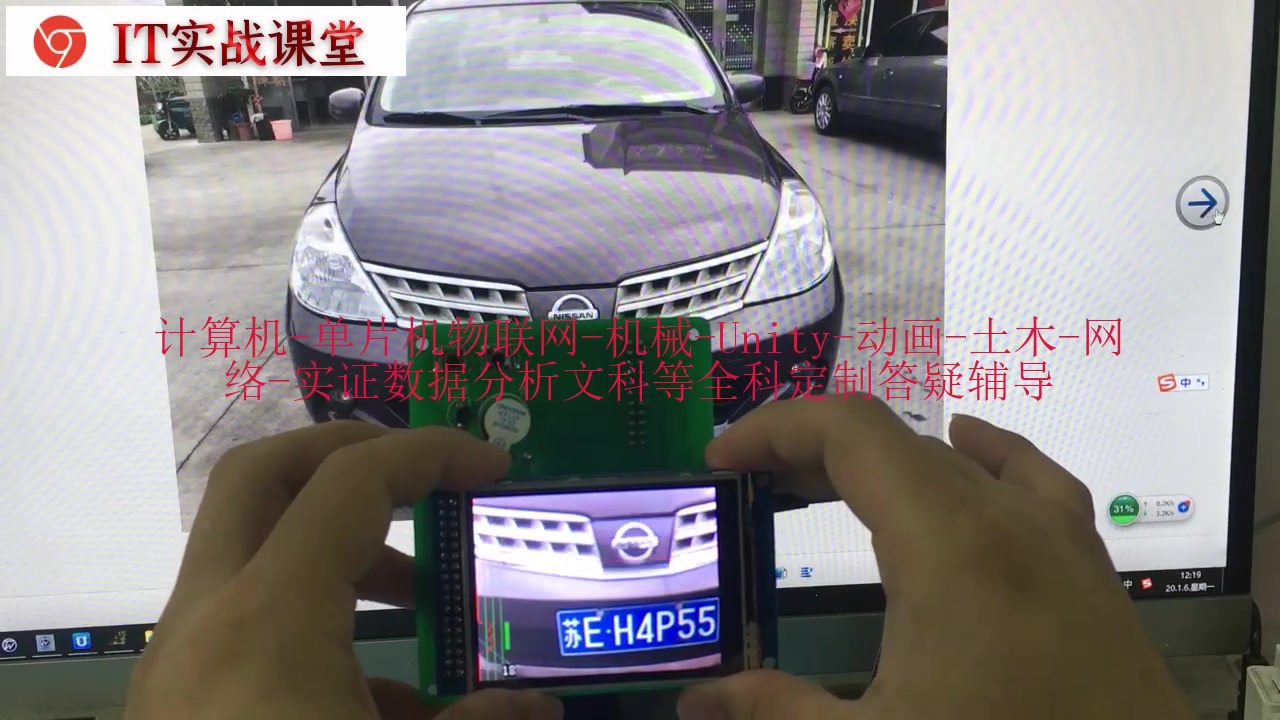

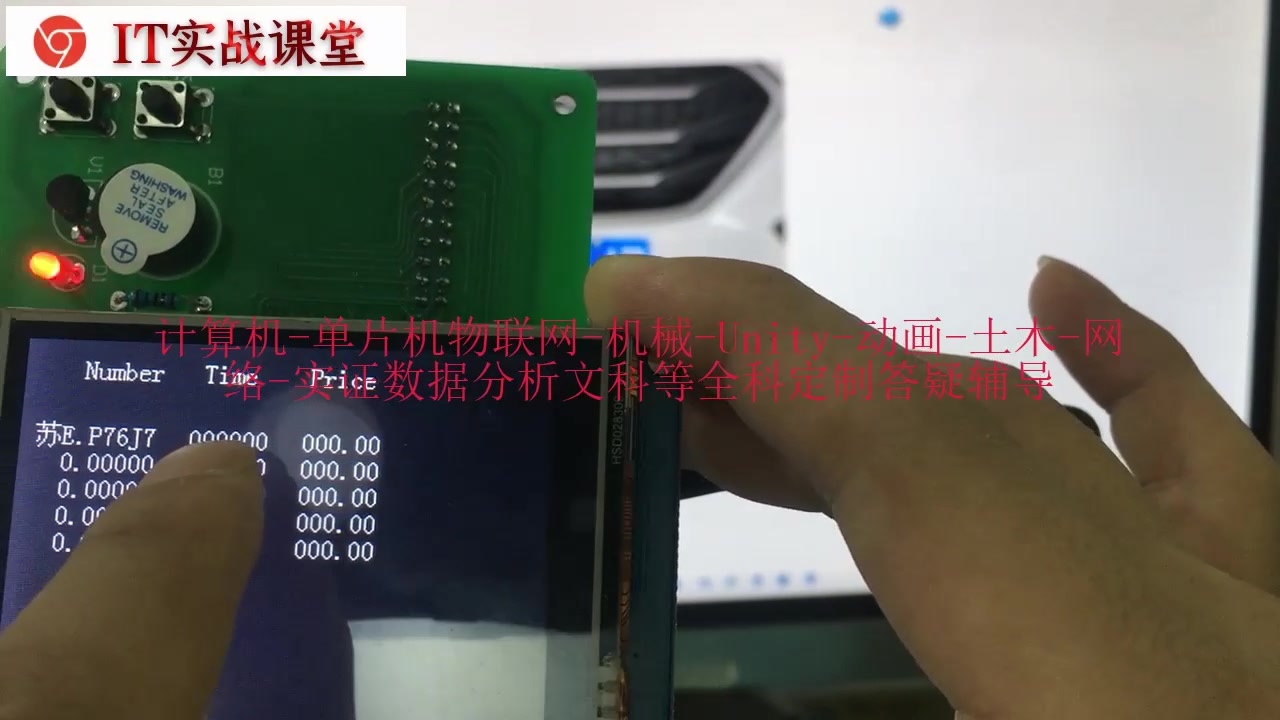

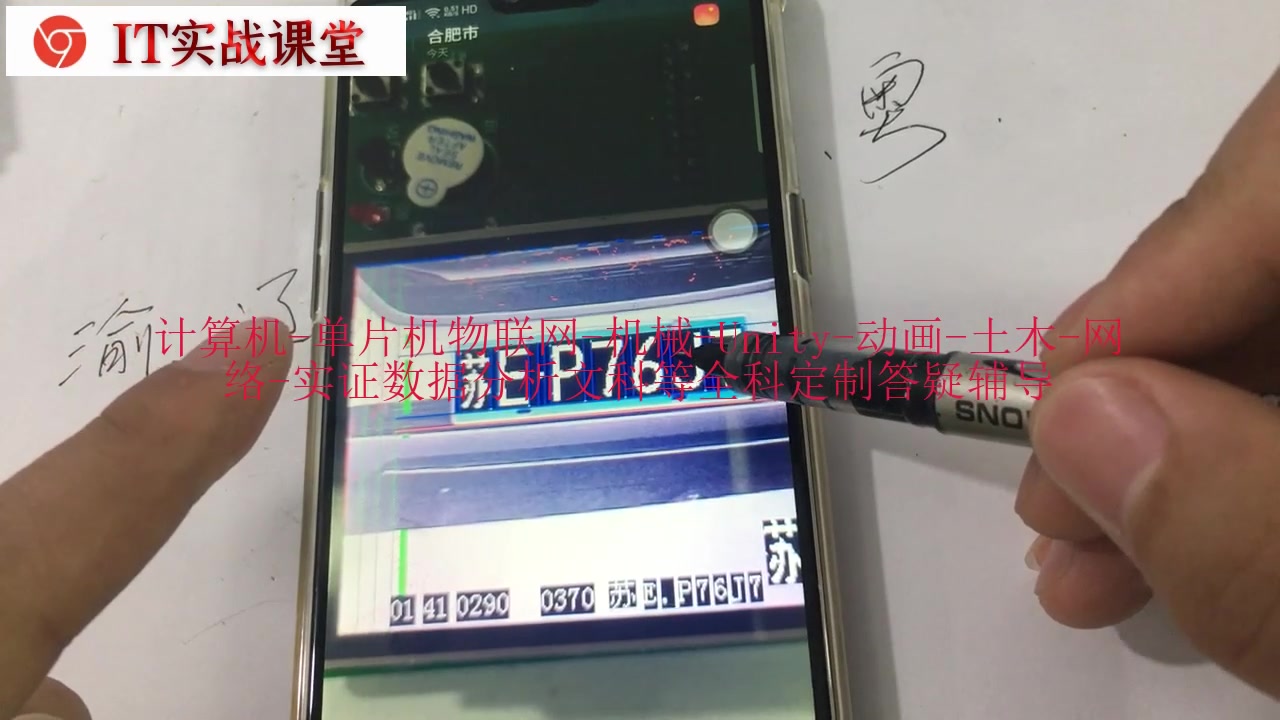

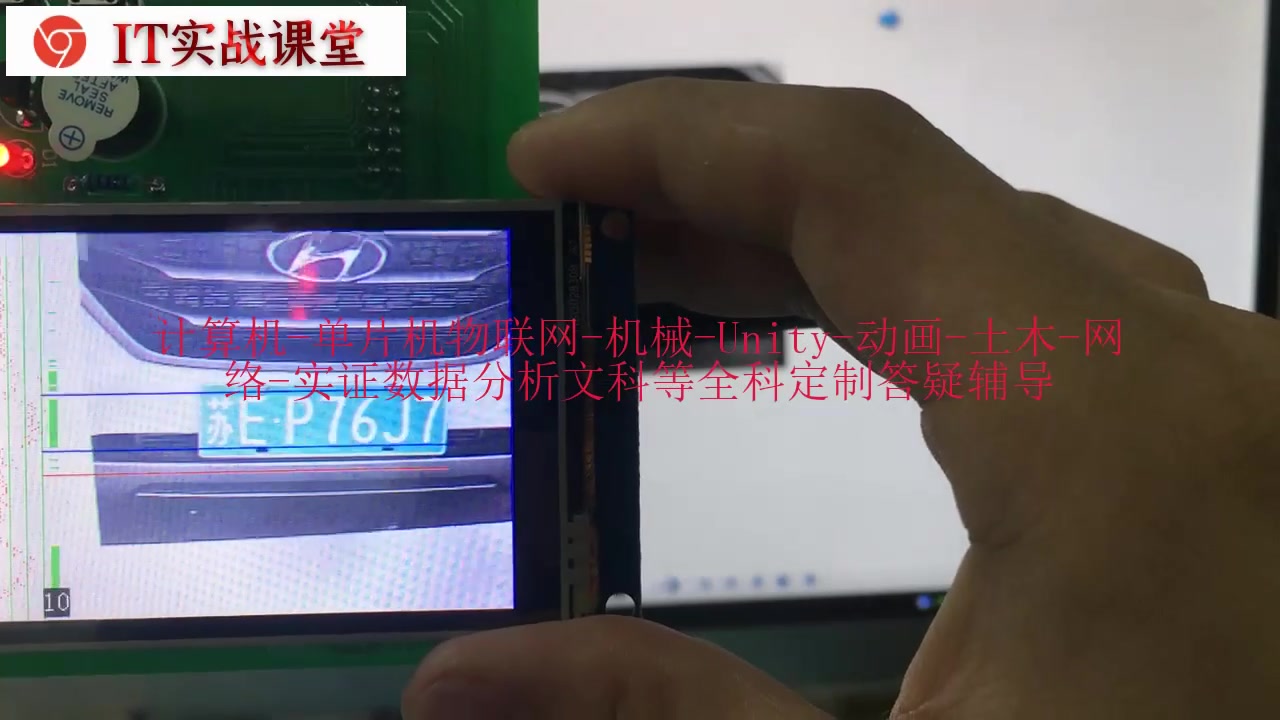

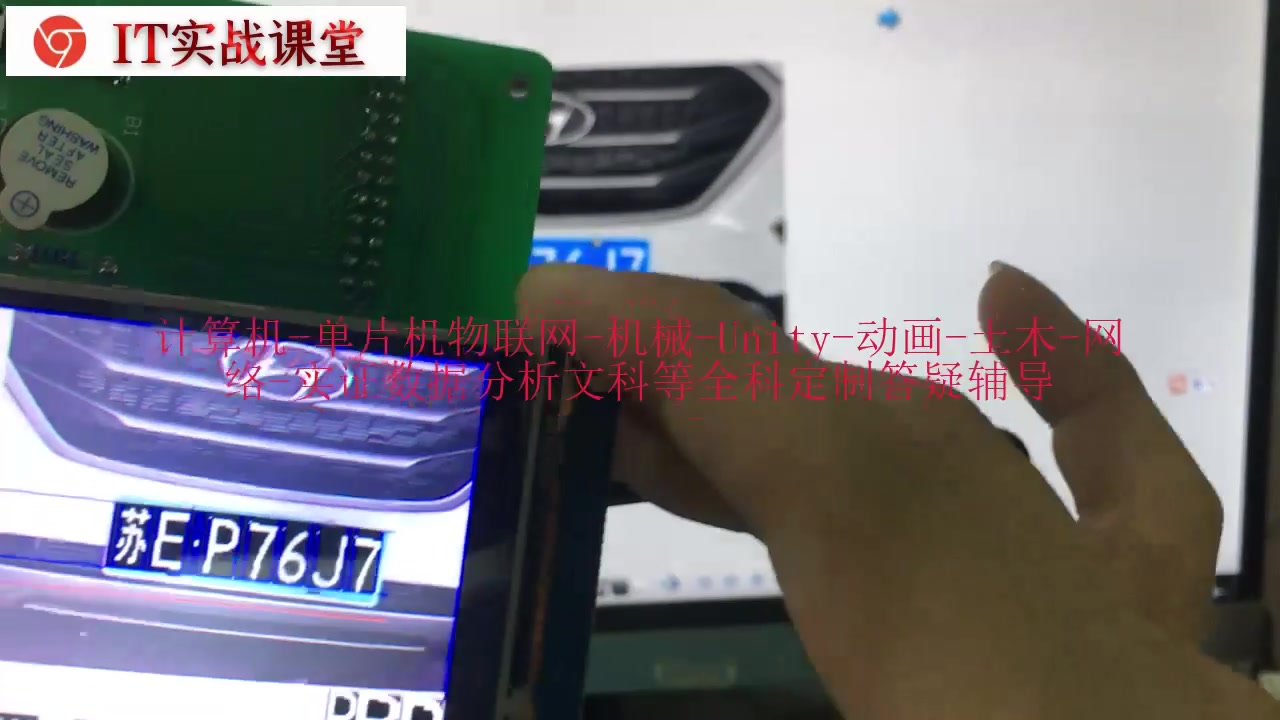

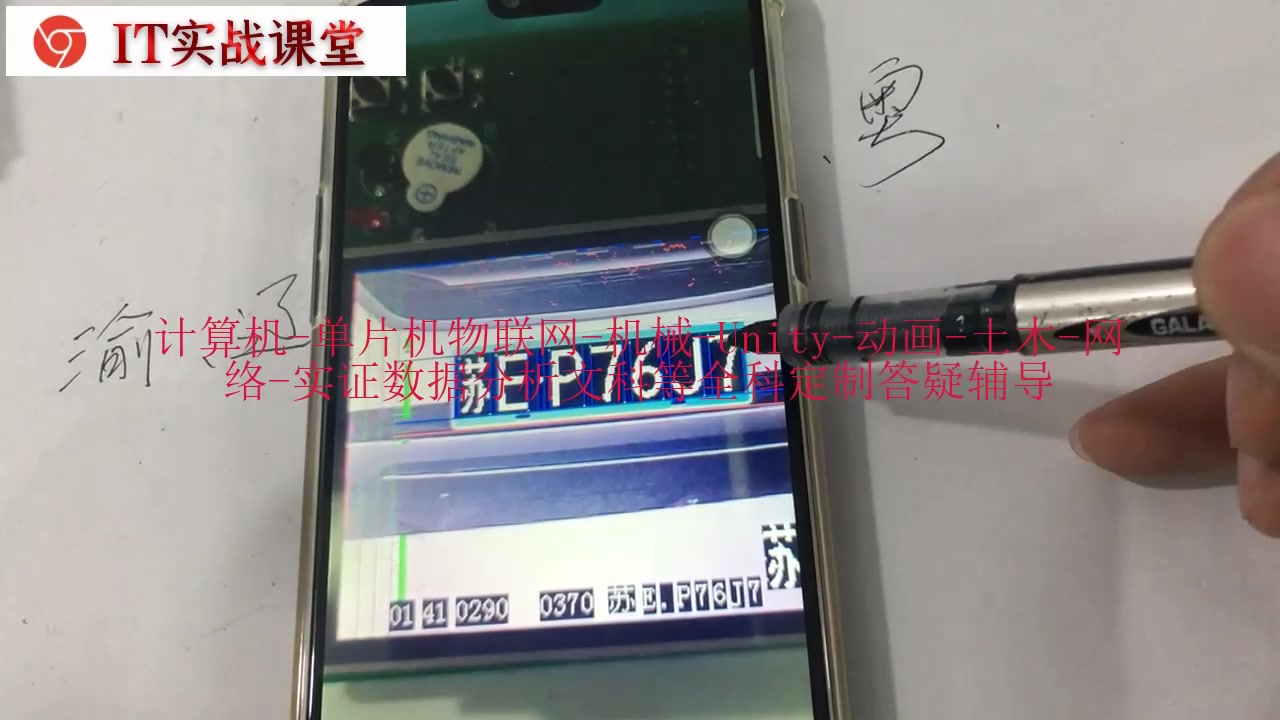

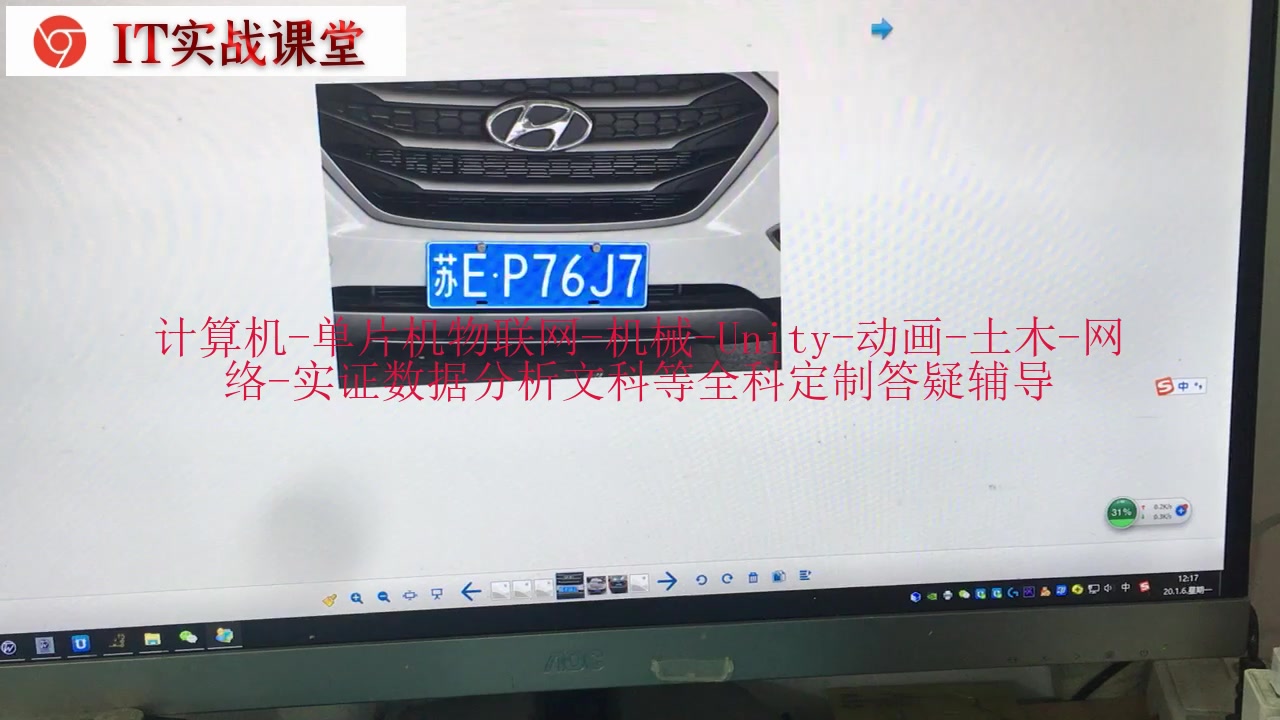

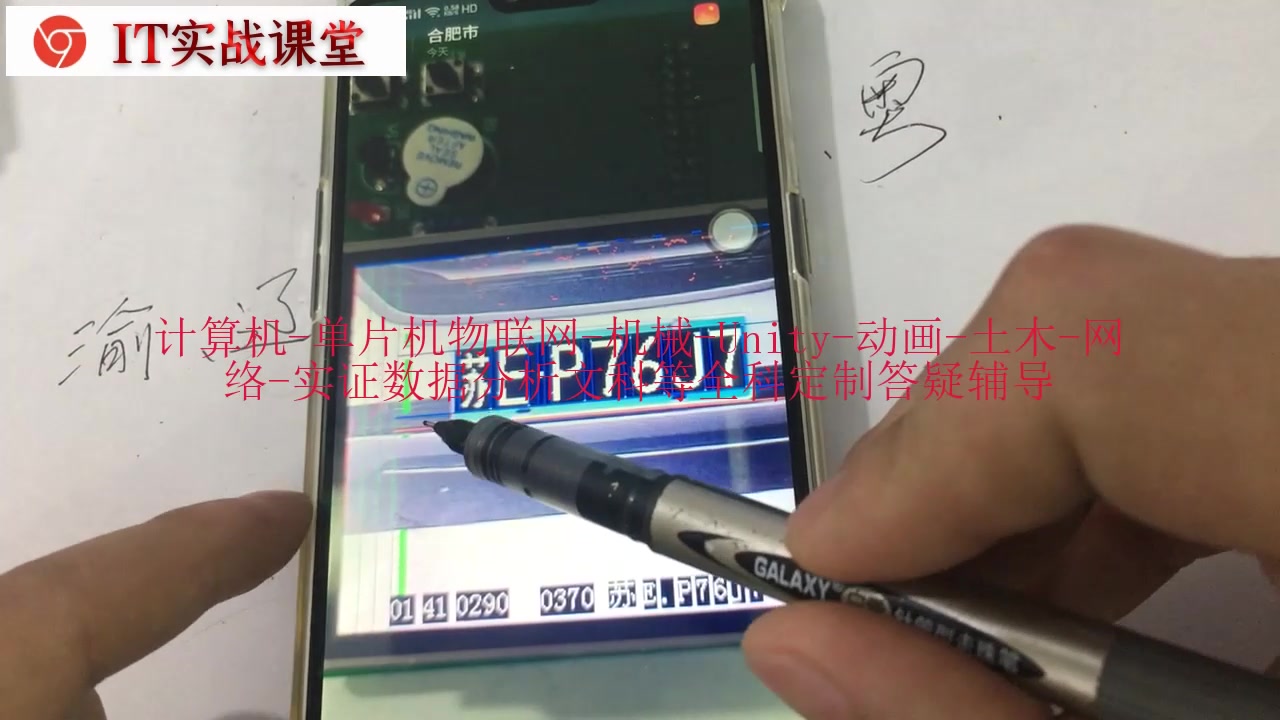

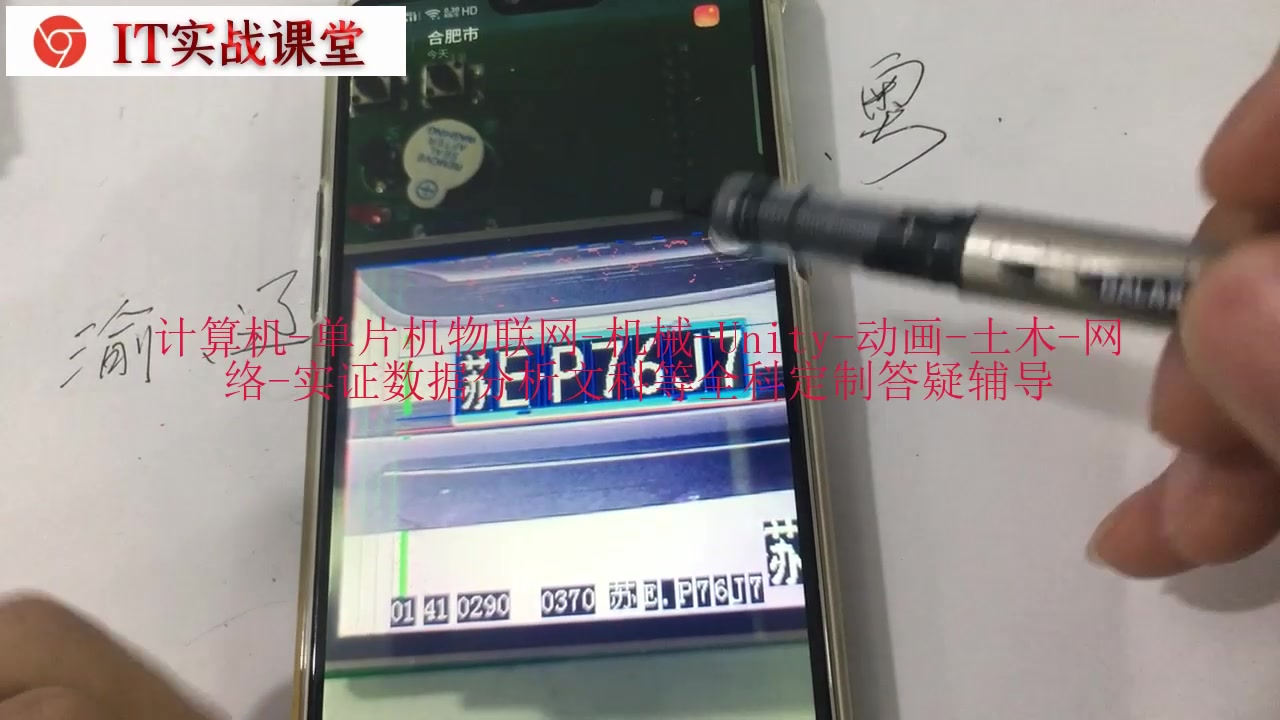

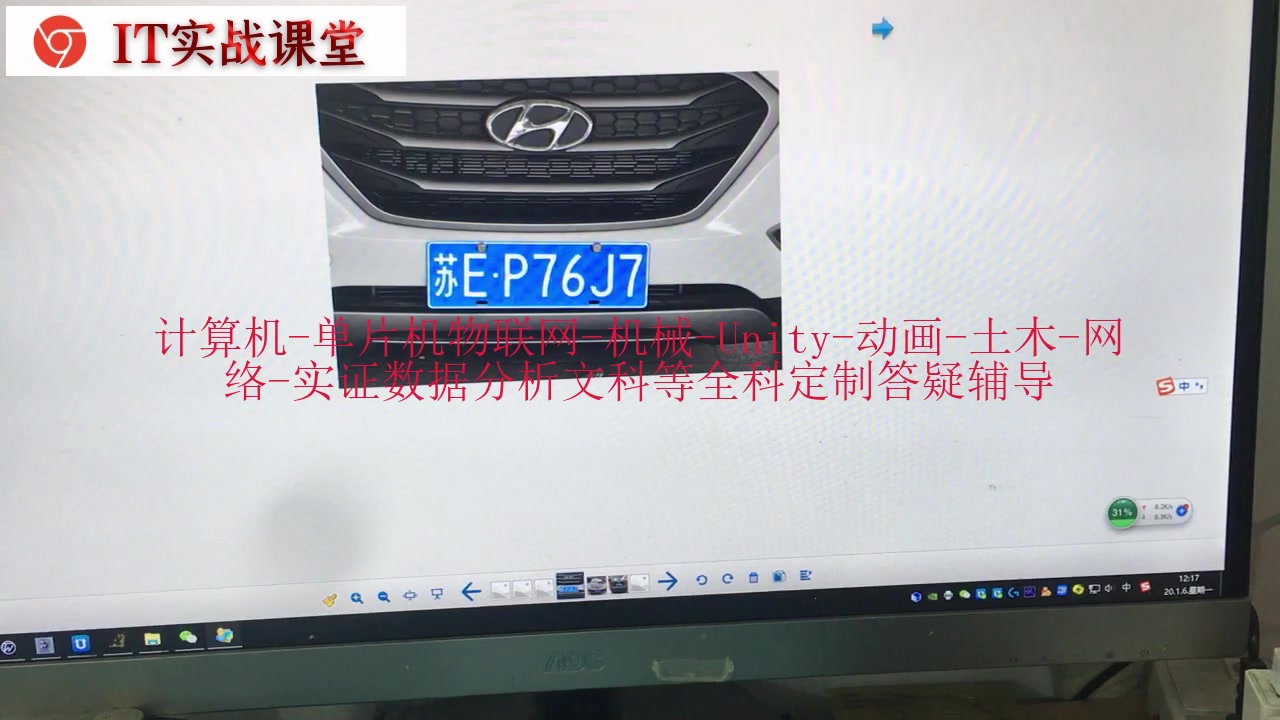

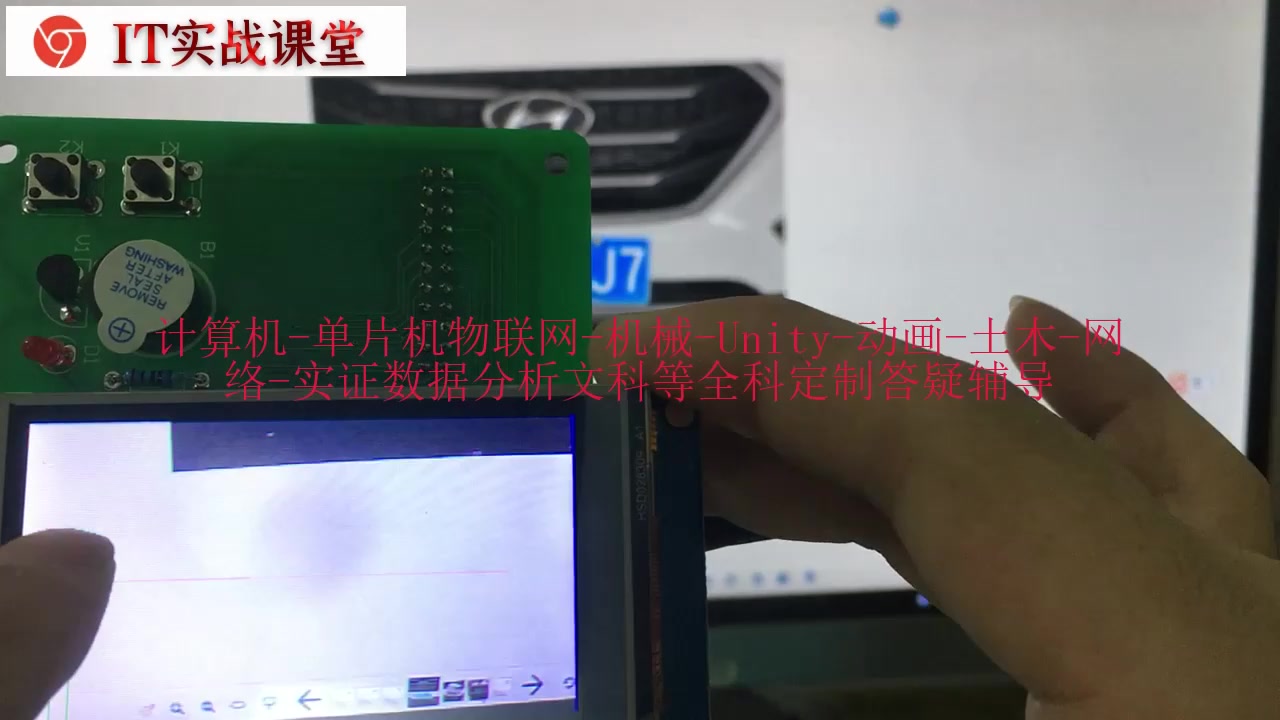

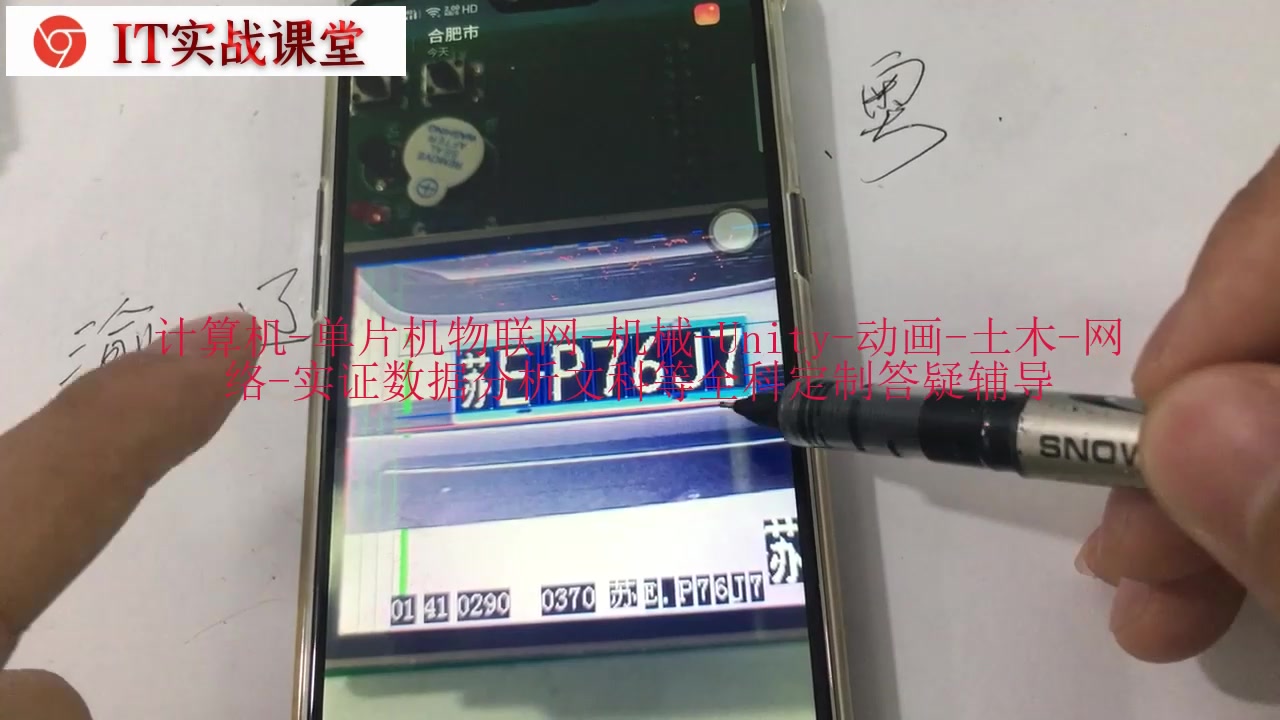

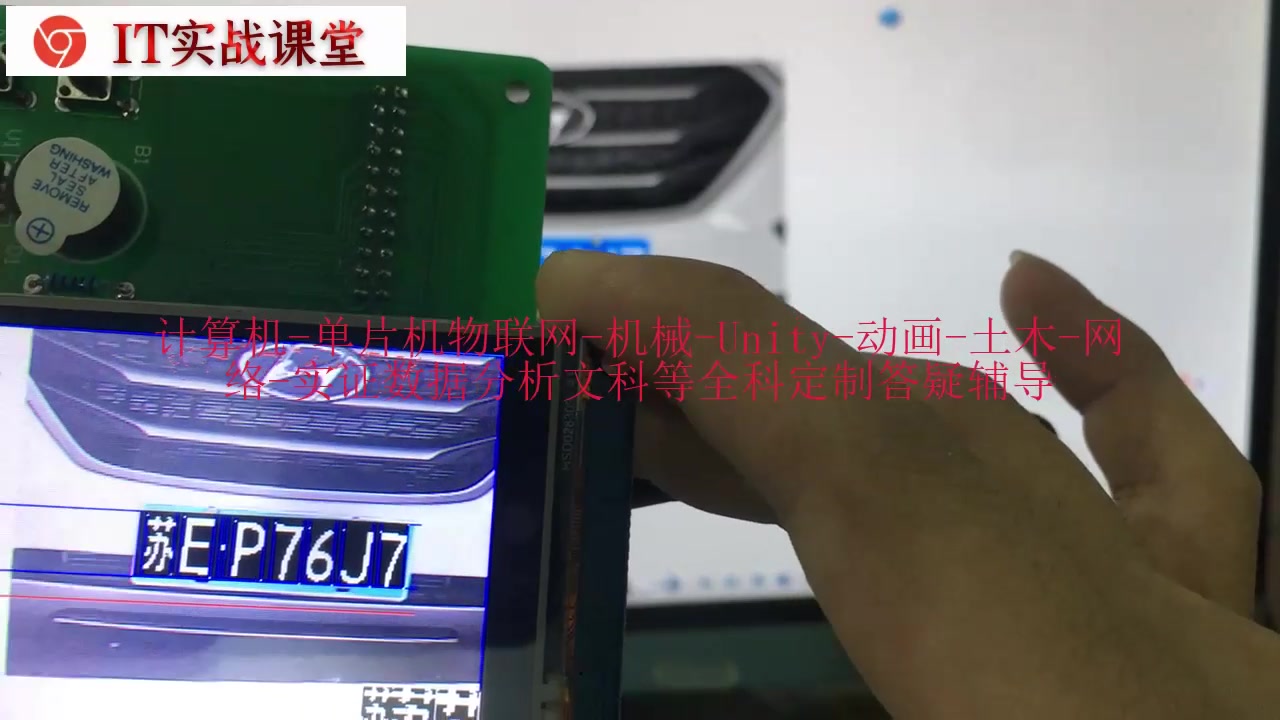

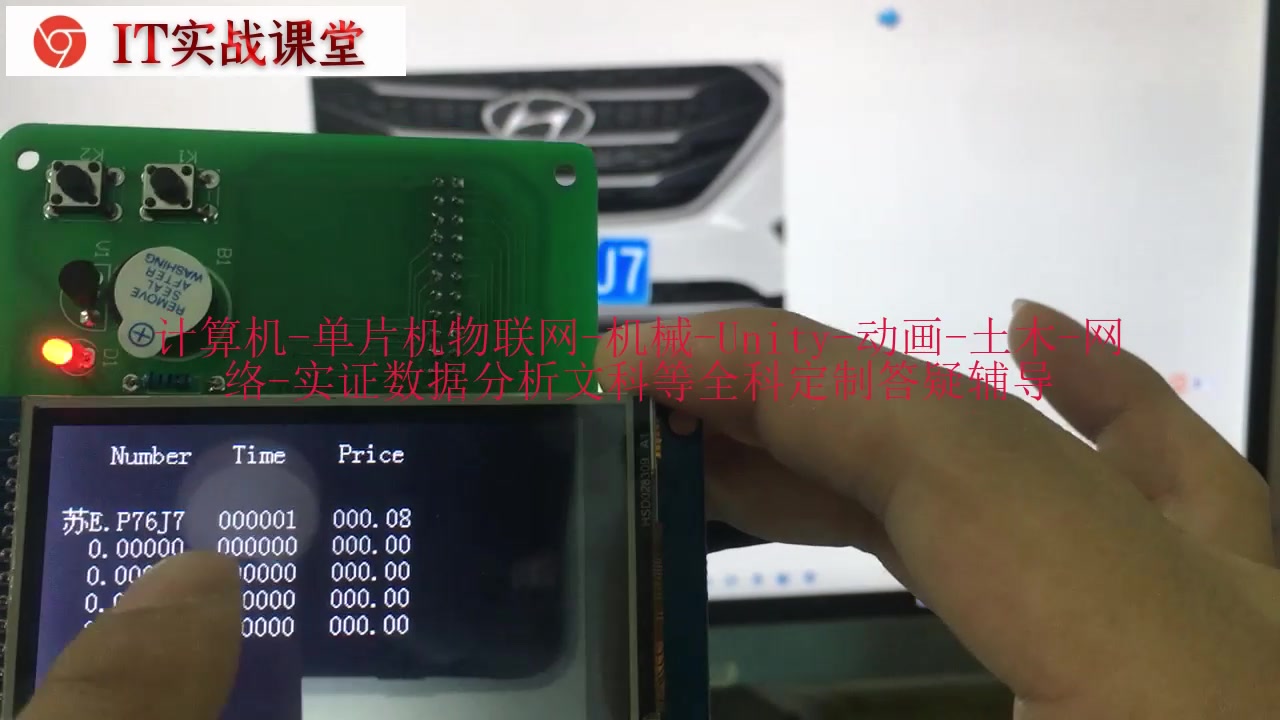

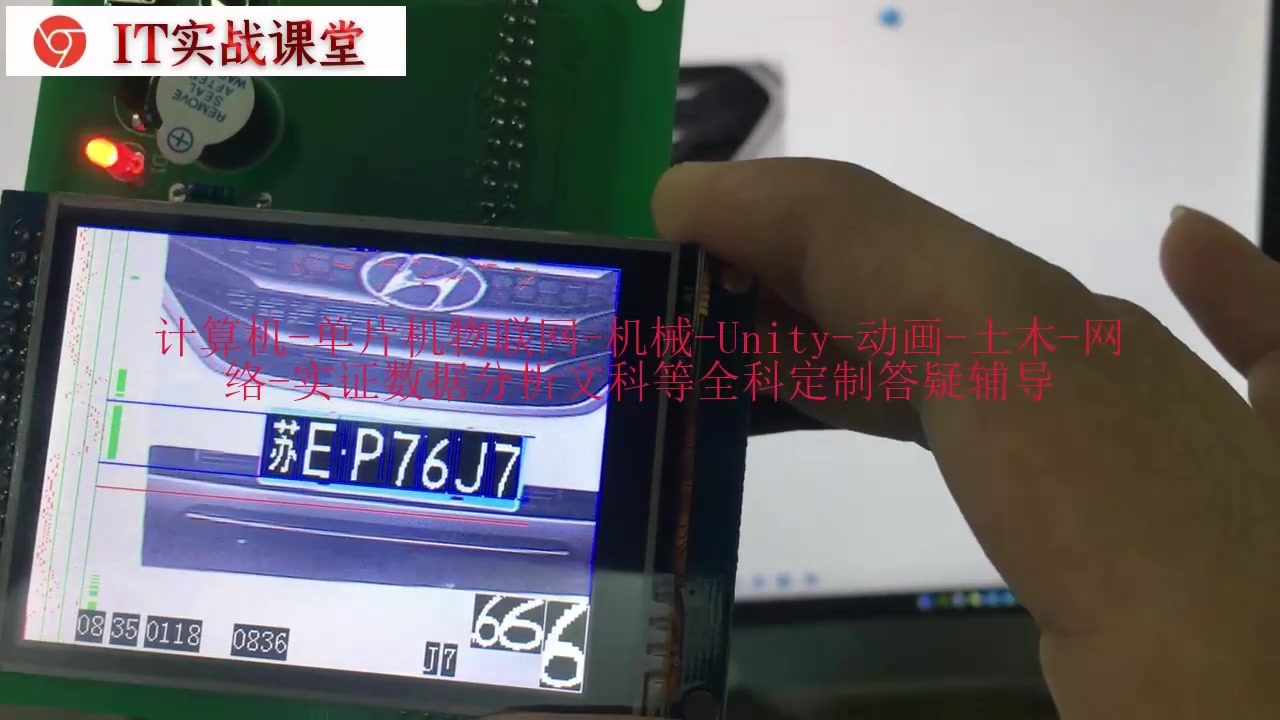

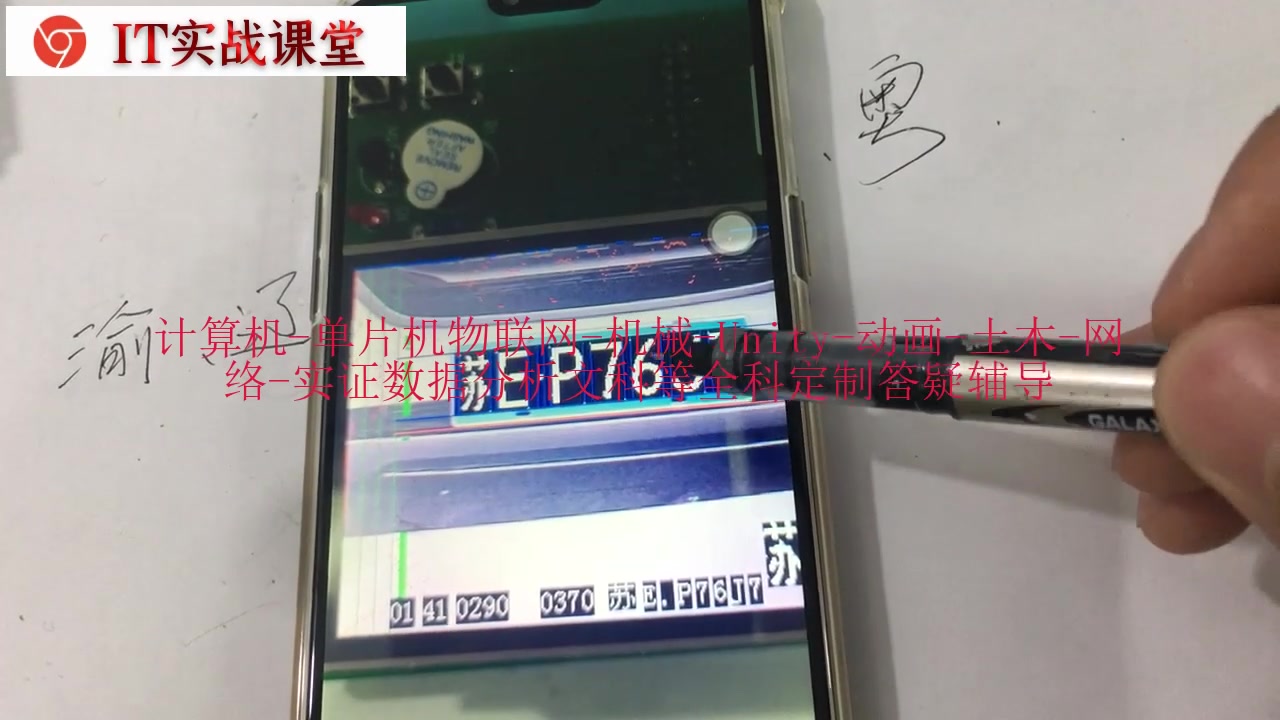

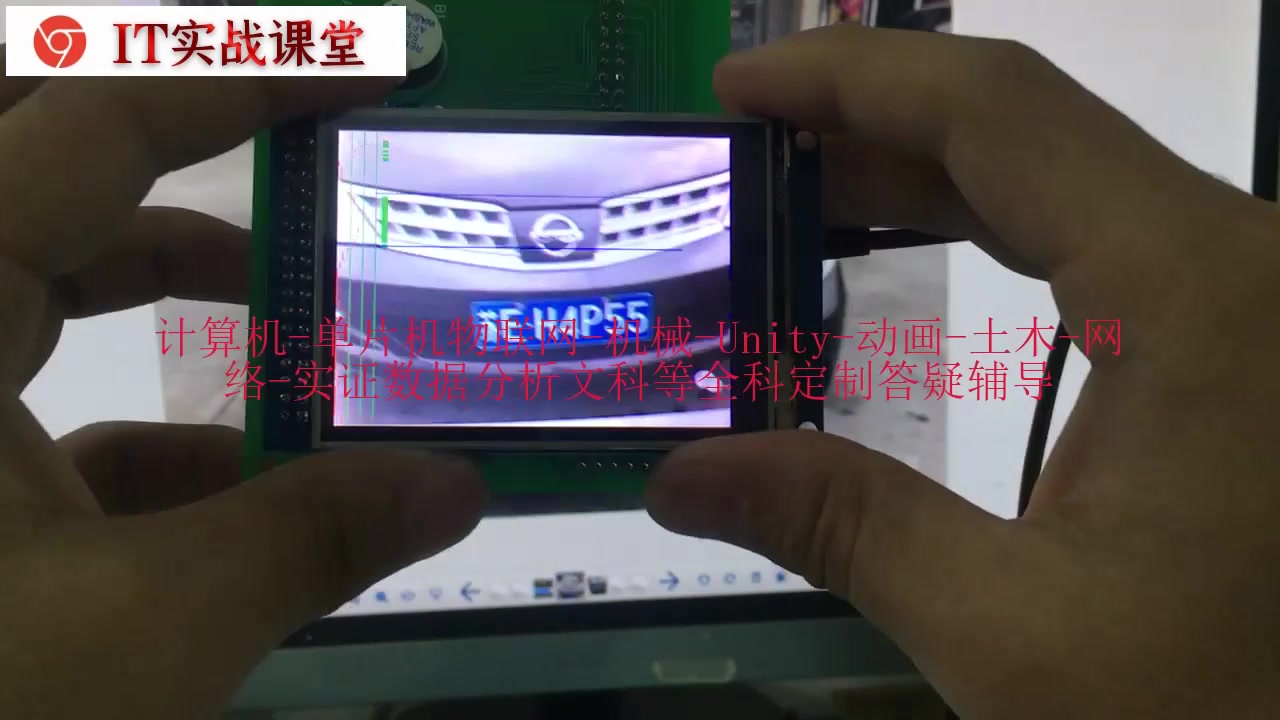

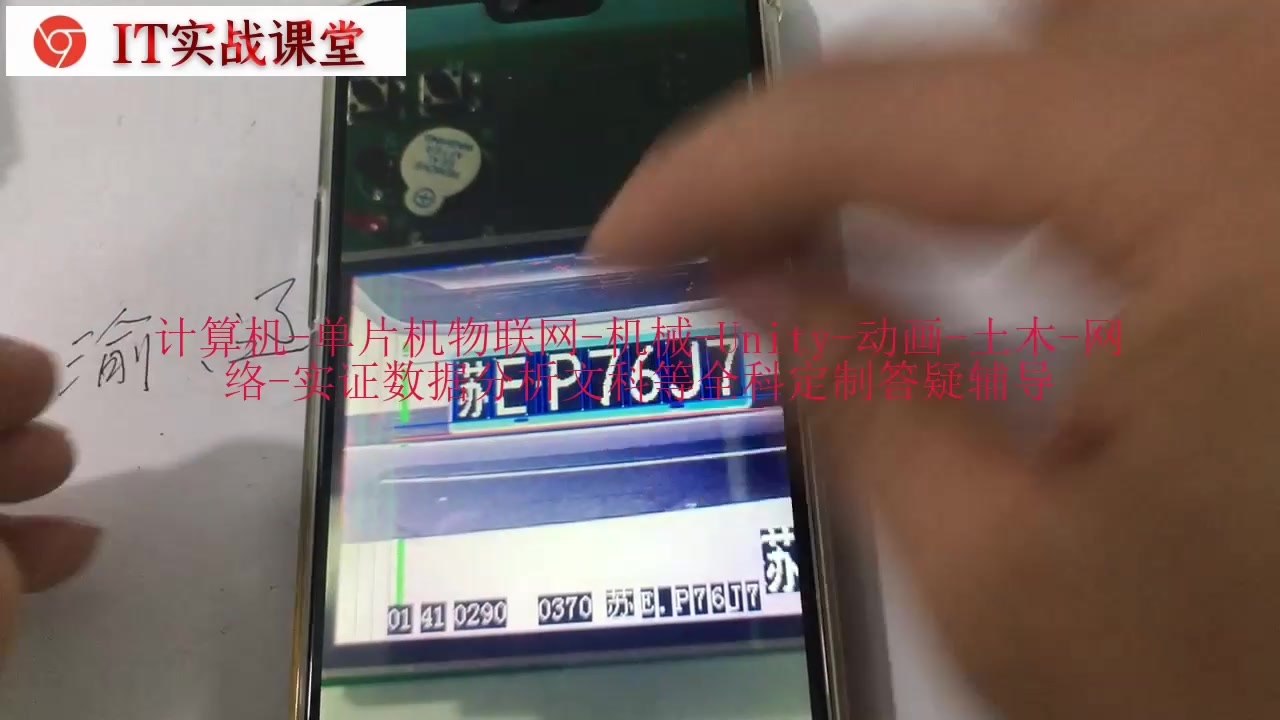

运行结果展示：
